E19型铁氧体线圈成型机配套变压器结构

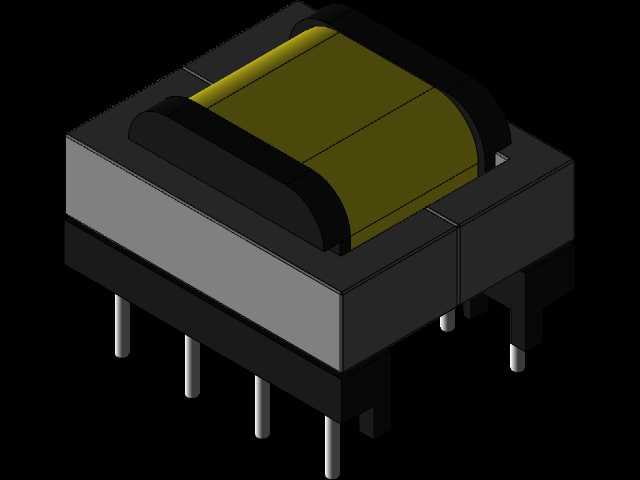

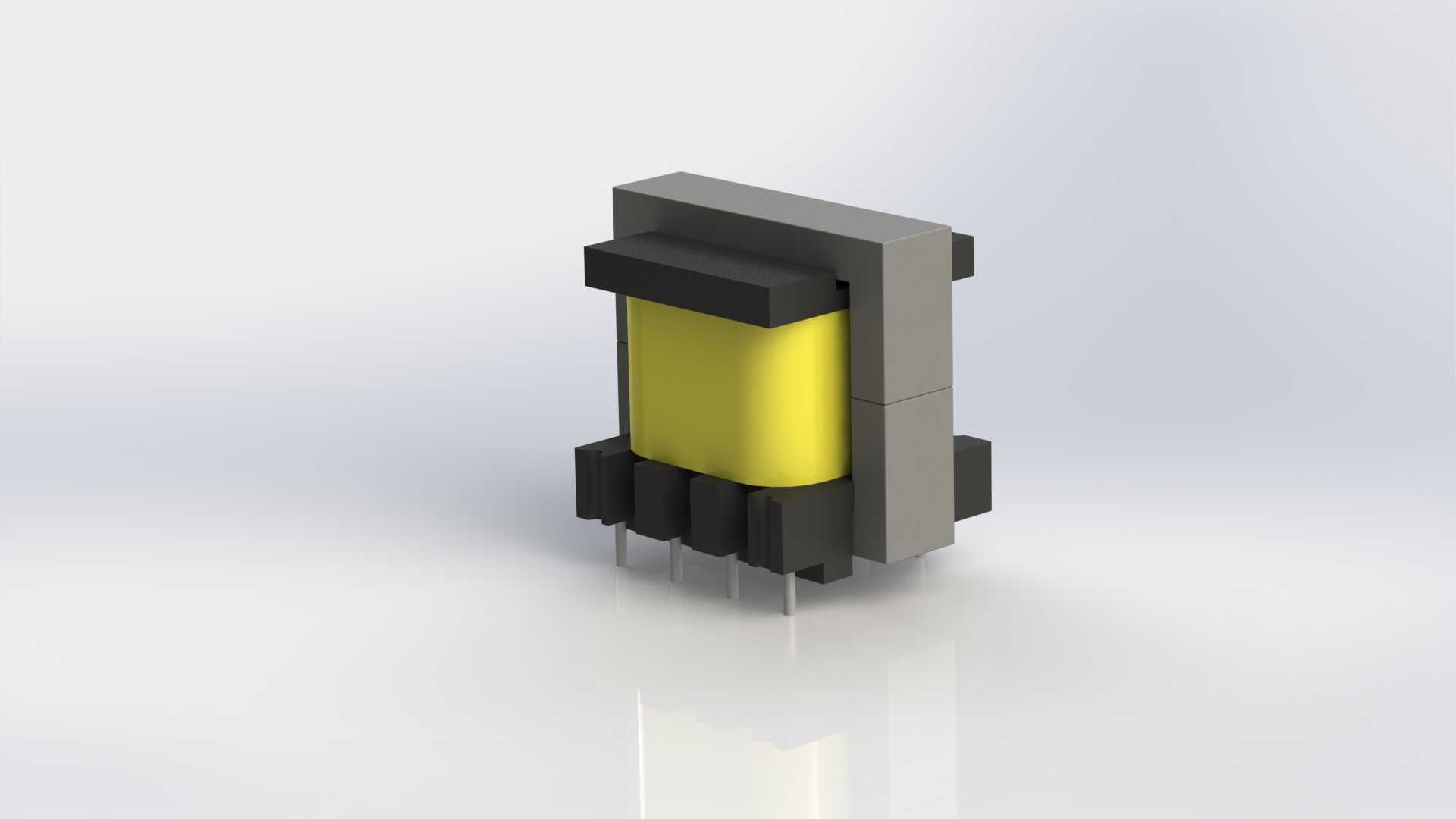

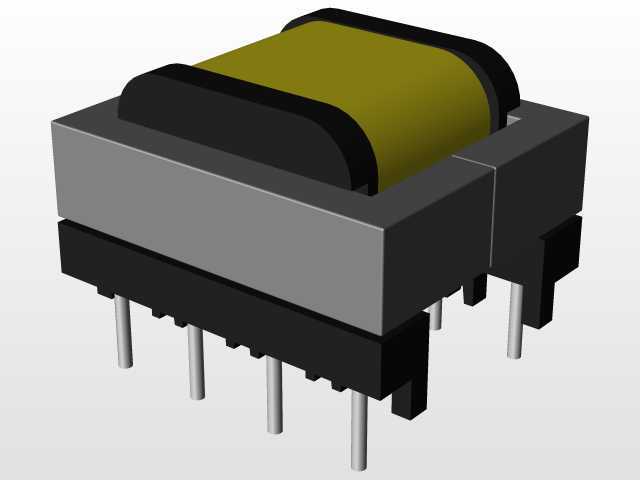

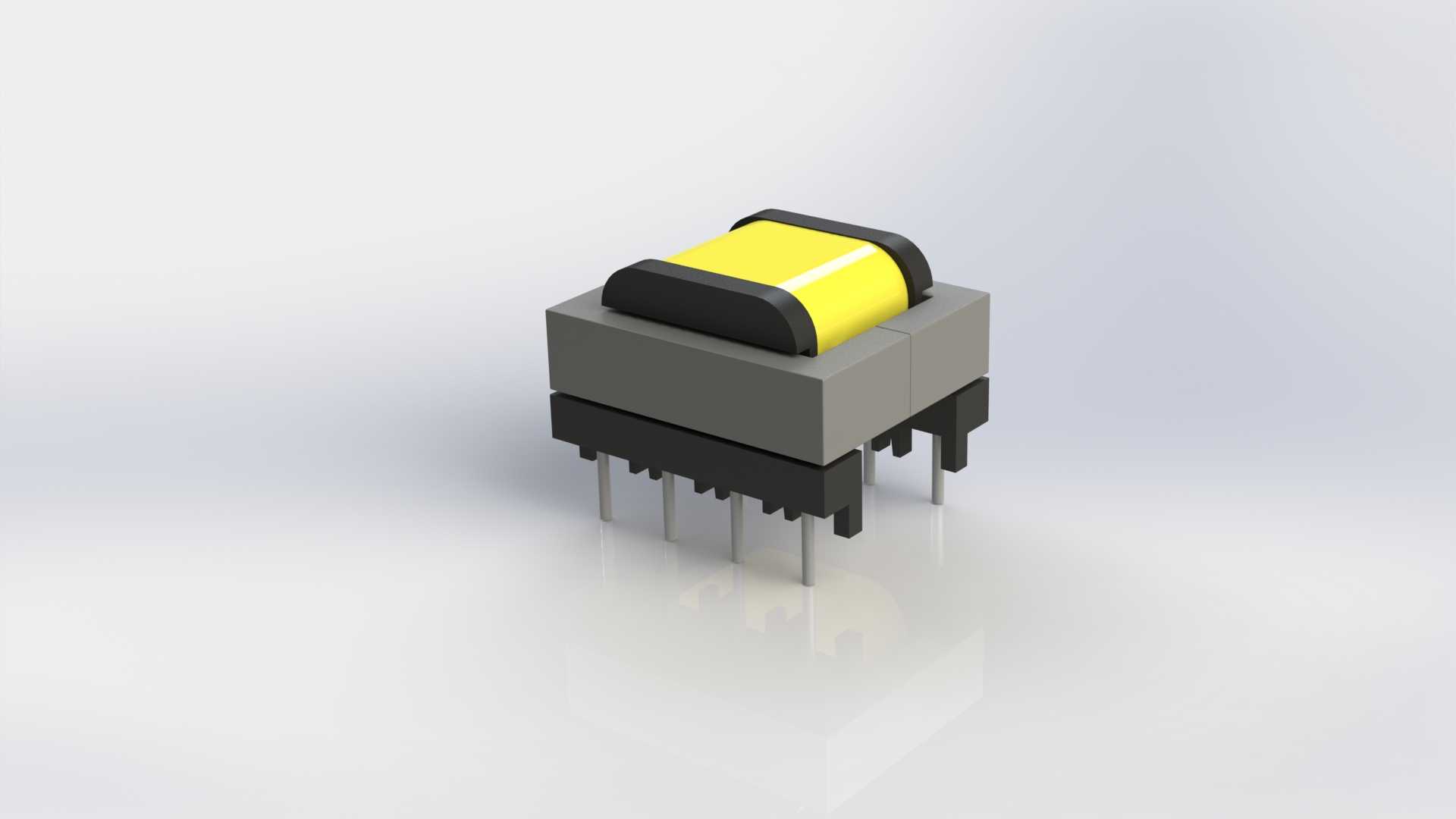

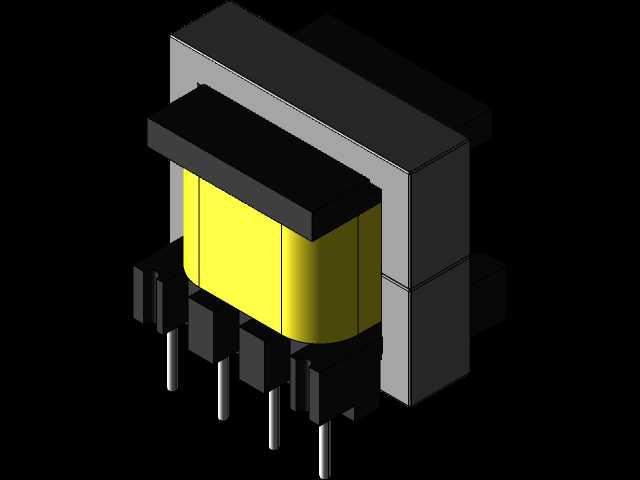

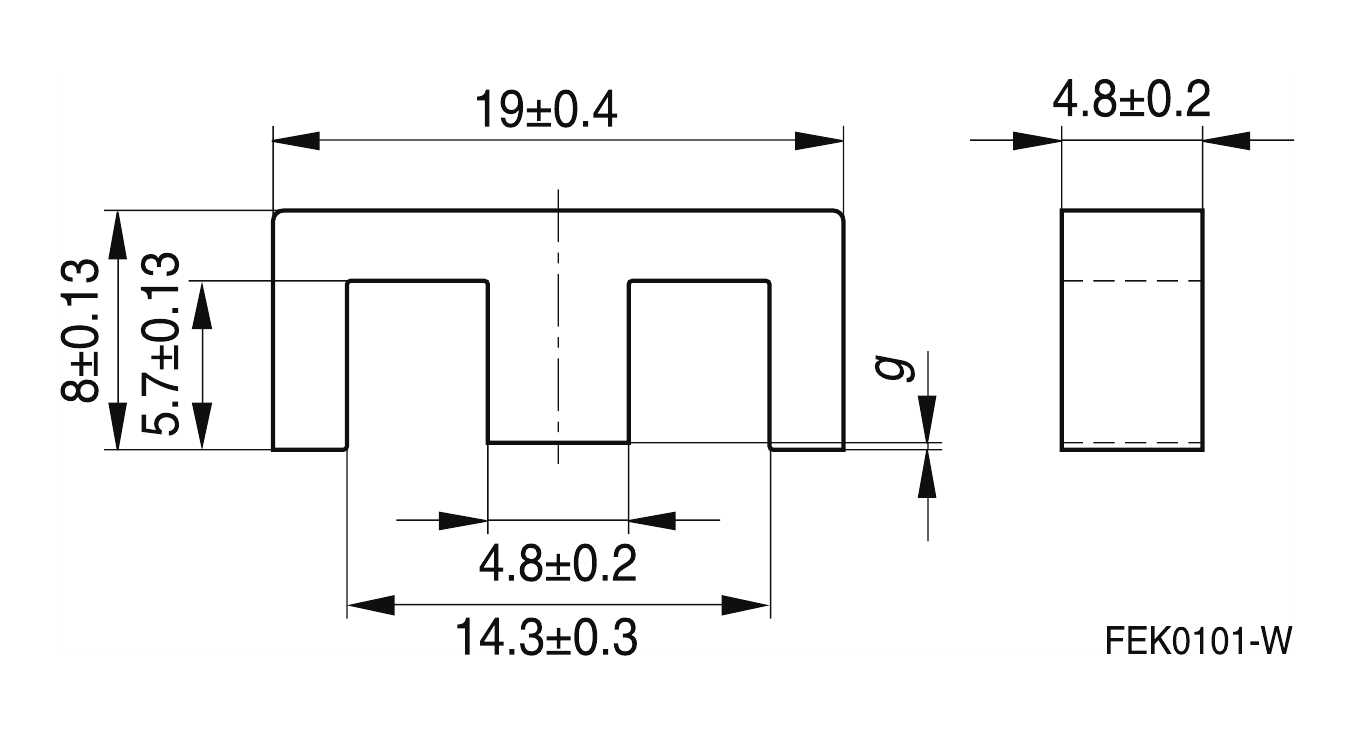

这款配套于铁氧体线圈成型设备的变压器，是成型机控制回路与励磁供电系统的核心电磁转换部件，主要应用于小型磁芯线圈自动化生产场景，为成型工位的励磁模块、传感检测单元、低压控制回路提供稳定的电压转换与电气隔离支撑，在设备运行过程中承担着高压市电到低压工作电的转换、强弱电回路隔离、信号回路抗干扰的关键作用，能够有效抵御线圈成型过程中脉冲励磁带来的电流波动，保障设备各工位动作的供电稳定性。从功能特性来看，该变压器采用E19规格铁氧体磁芯作为导磁基体，磁芯闭合磁路设计能够有效降低漏磁损耗，顶部黄色绝缘挡片与黑色包封结构实现了绕组与外部金属部件的物理隔离，底部直插式引脚采用标准间距排布，既适配成型机控制板的波峰焊焊接工艺，也能在设备长期震动工况下保持焊点连接可靠性，多引脚设计分别对应原边绕组、副边多组输出绕组与屏蔽接地端，可同时为控制回路、励磁驱动回路、信号检测回路提供不同等级的供电输出。在设计思路上，这款变压器充分结合了线圈成型机的安装空间限制与工况需求，整体采用方正矮薄的外形结构，磁芯与绕组的包封外壳做了直角规整处理，能够紧贴成型机内部安装板的限位槽完成快速定位，无需额外设计复杂的固定支架；磁芯与绕组之间预留了均匀的绝缘间隙，配合外层绝缘封装材料，能够满足工业设备电气安全的爬电距离要求，底部引脚的伸出长度经过适配设计，既能够穿过控制板的安装孔完成焊接，也不会因引脚过长触碰板底其他元件造成短路。从安装边界来看，该变压器整体宽度适配E19磁芯的标准尺寸，高度控制在低剖面范围内，安装时仅需在控制板对应位置预留匹配引脚间距的焊盘孔位，周边预留少量散热间隙即可完成装配，无需占用成型机内部过多的纵深空间，紧凑的结构设计也让其能够贴近励磁线圈工位安装，缩短供电回路的走线长度，降低线路压降带来的供电偏差，保障线圈成型过程中励磁电流的稳定性，进而提升铁氧体线圈成型的尺寸精度与产品一致性。
