小型工频电源变压器结构设计

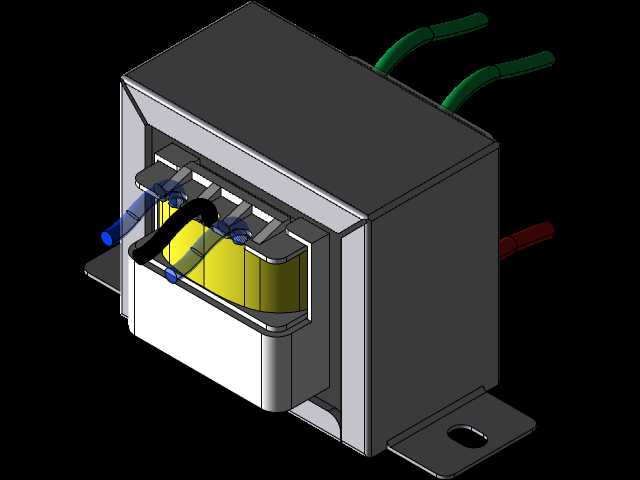

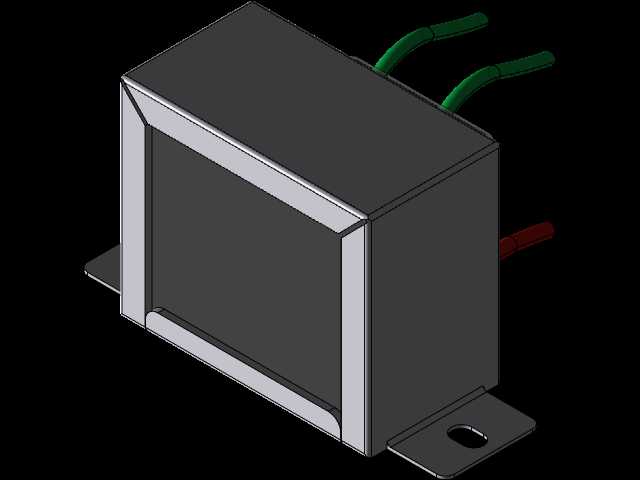

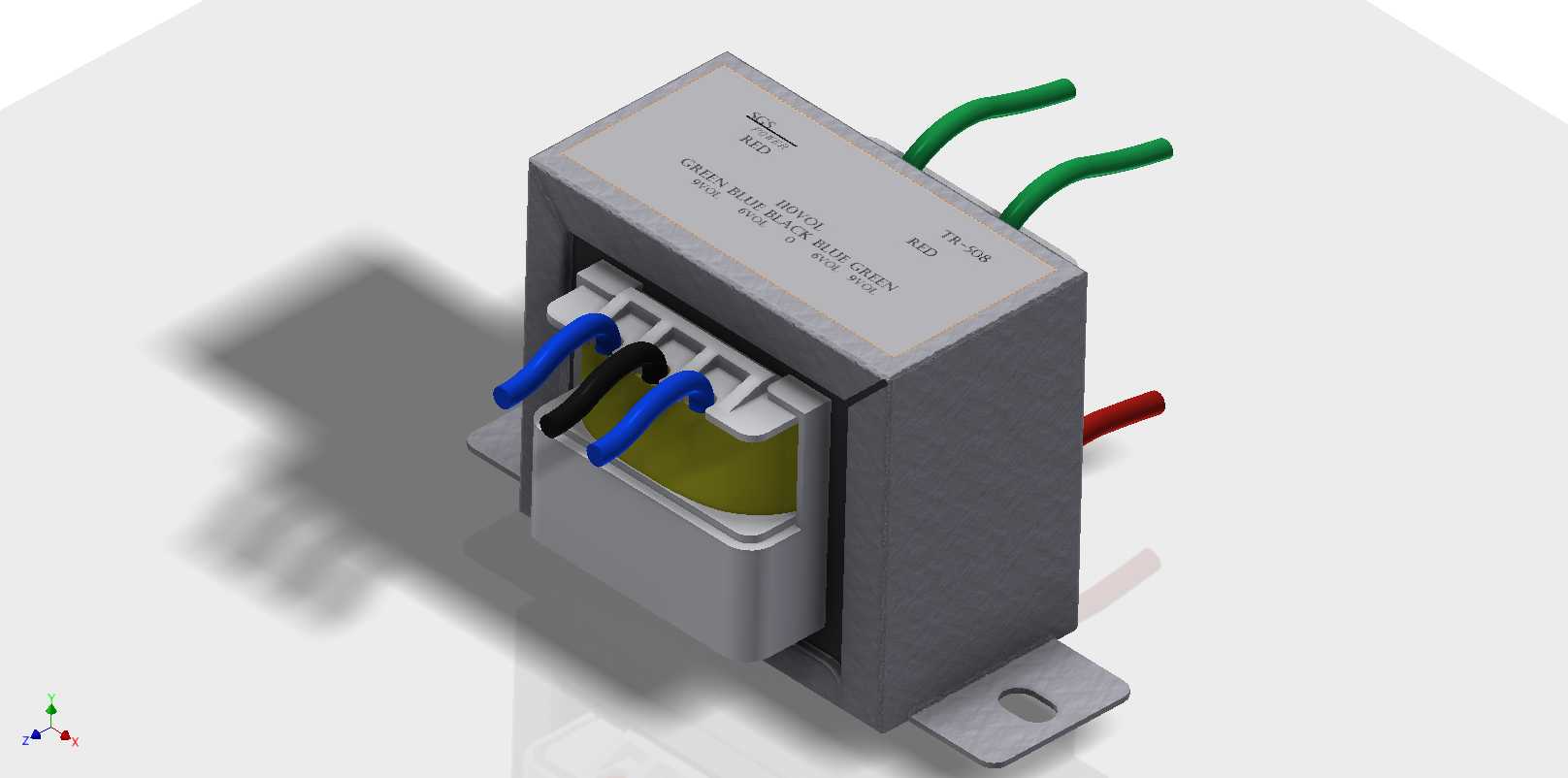

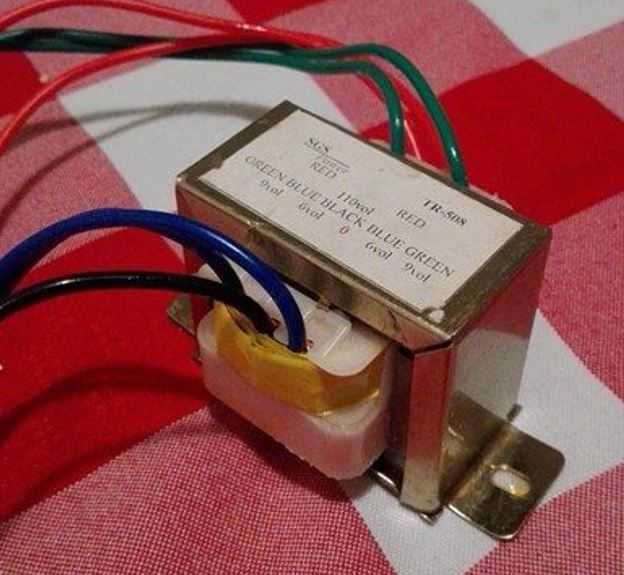

这款小型工频变压器是低压电子供电场景中极为常用的电能变换部件，广泛应用在小型工控控制板、民用电子设备、仪器仪表供电回路、低压信号驱动电路中，承担着高压市电到低压安全交流电的转换职能，是小功率交流供电方案里的核心无源器件。从实际用途来看，它能够将输入的110Vrms工频交流电转换为两路独立的低压交流输出，分别提供9Vrms与6Vrms的交流供电，可直接为交流负载供电，也可后续搭配整流滤波电路转换为直流电压，给不同电压需求的低压电路模块供电，适配小功率场景下的多电压供电需求，避免多绕组变压器单独选型的麻烦。在功能特性设计上，这款产品采用经典的壳式铁芯结构，硅钢片叠装的铁芯被绕组包裹在内部，既能够降低漏磁带来的能量损耗，也可以通过外层的金属壳体形成一定的电磁屏蔽效果，减少变压器工作时的工频磁场对外围敏感电路的干扰。绕组部分采用绝缘骨架分层绕制，不同电压等级的绕组之间设置绝缘隔离层，输入端与输出端采用不同颜色的引出线做区分，绿色引线对应高压输入侧，蓝色、黑色、红色引线对应低压输出侧，能够避免生产装配过程中出现接线错误，降低接线失误带来的器件烧毁风险。底部设计了带安装孔的金属固定支架，安装时可通过螺丝直接将变压器固定在设备壳体或者PCB板的预留安装位上，安装边界清晰，固定脚的开孔位置适配常规小功率变压器的安装孔距，不需要额外设计定制安装结构，能够直接替换同规格的传统安装型变压器。整体外形采用方正的立方体结构，边角做了轻微的钝化处理，不会在装配过程中划伤线材或者操作人员的手部，外壳表面印刷清晰的接线标识与参数标注，即使在设备后期维护过程中，也能够快速识别接线定义与绕组参数，降低维护排查的难度。设计过程中充分考虑了小功率场景下的散热需求，绕组与外壳之间预留了足够的散热间隙，长时间额定负载工作时，热量能够通过外壳与铁芯自然散出，不需要额外加装散热装置即可满足长期稳定工作的要求，适配民用与工业级小功率设备的长期运行需求。
