家用真空吸尘器内置驱动电机结构设计

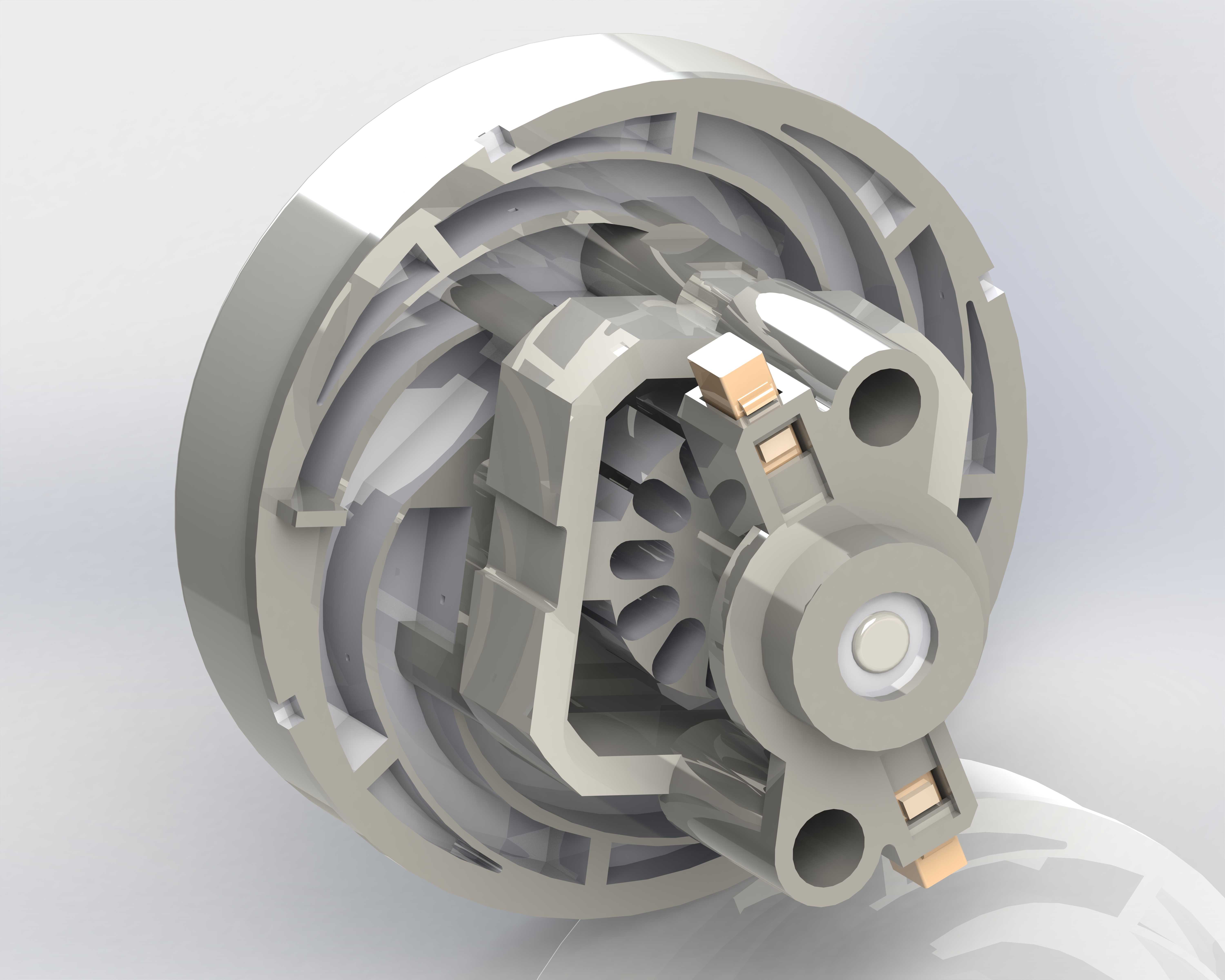

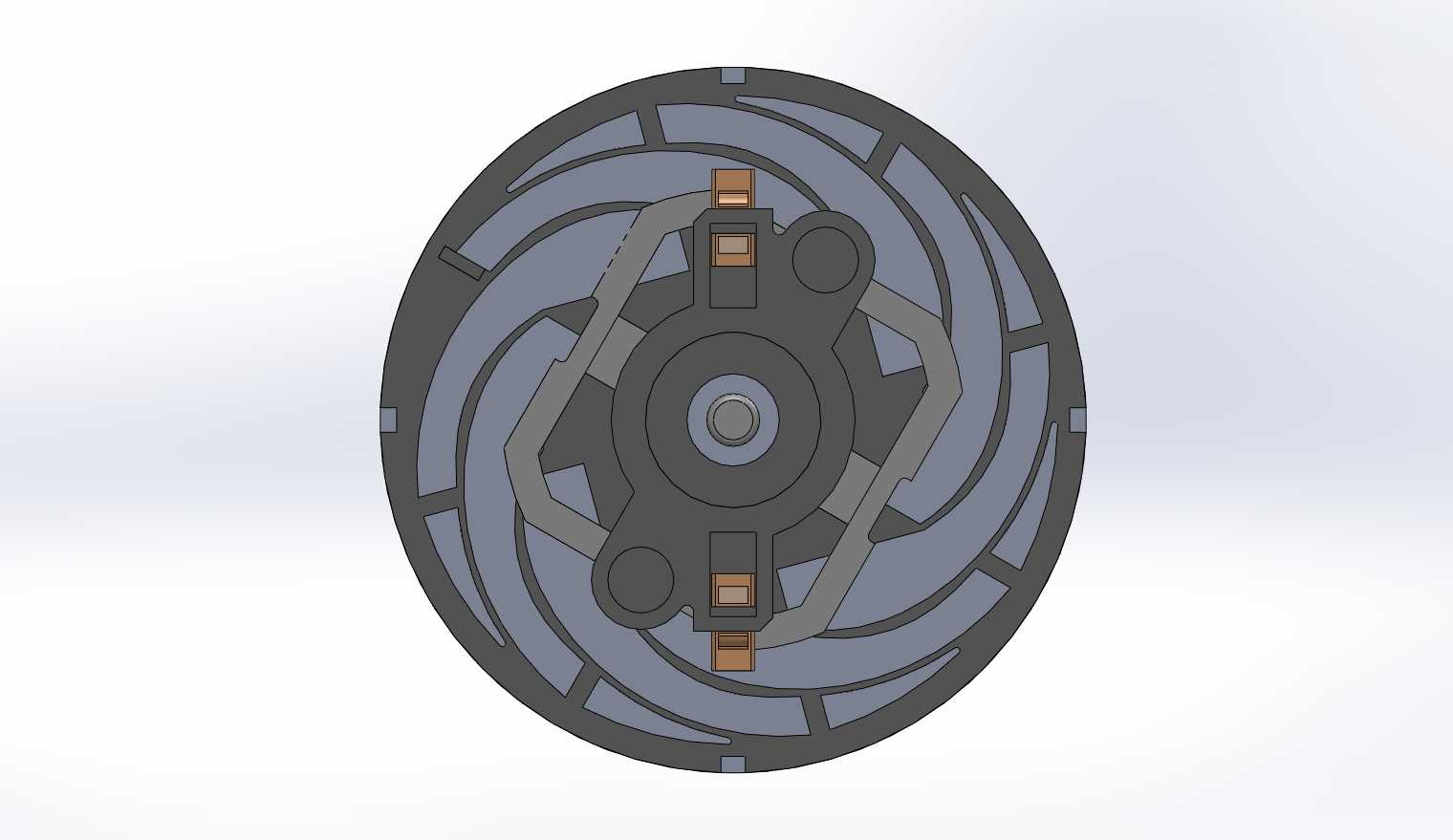

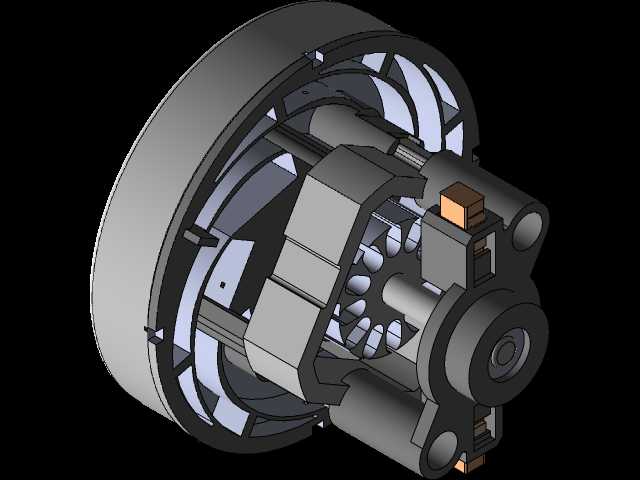

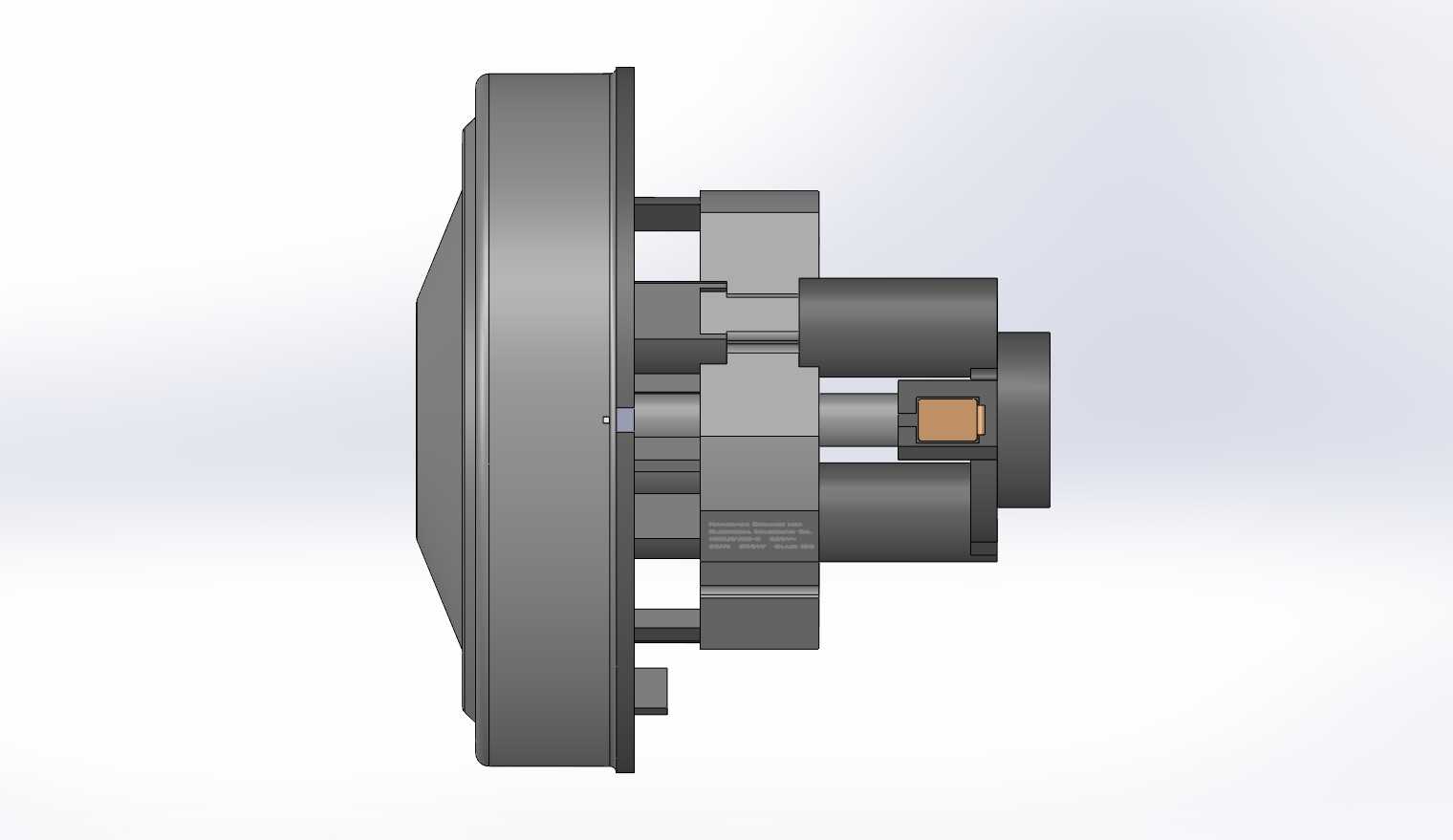

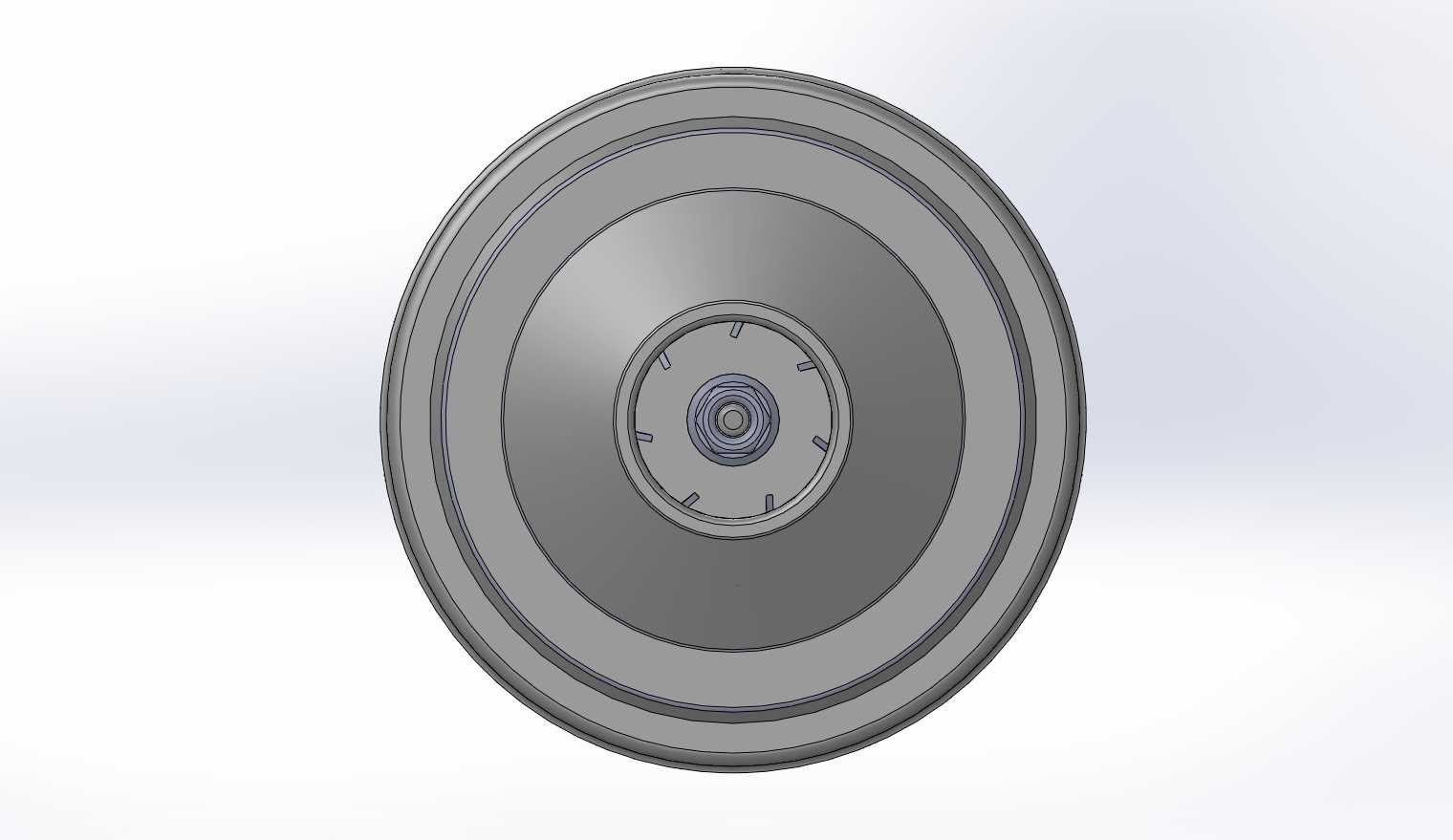

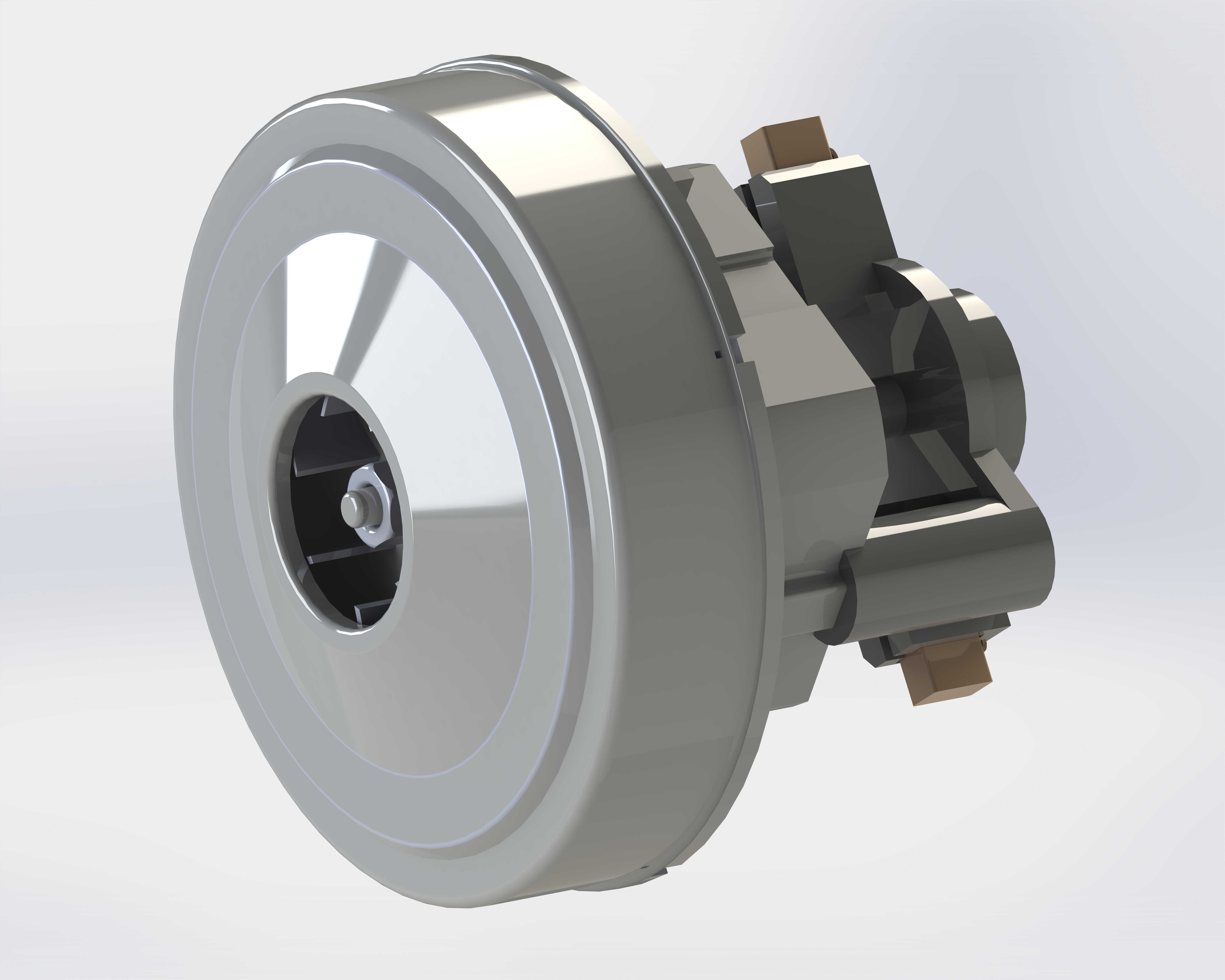

这款电机是专为卧式、手持推杆式家用真空吸尘器开发的核心动力部件，主要承担吸尘作业时的负压产生功能，通过高速旋转带动风轮在密封腔体内形成稳定真空度，依靠内外气压差将地面、织物缝隙内的浮尘、碎屑随气流吸入尘腔完成清洁作业，是决定吸尘器吸力大小、运行噪音、整机寿命的核心组件。从结构设计来看，这款电机采用串励式结构布局，整体为同轴圆柱形态，外壳采用导磁性能优异的薄钢板冲压成型，既作为定子磁路的组成部分，也承担内部组件的防护与安装定位功能，外壳边缘预留的卡扣与定位凸台，可直接卡入吸尘器主机的电机仓内，无需额外复杂固定结构即可完成装配，适配多数家用吸尘器主机的通用安装腔体尺寸，安装边界预留了足够的散热间隙，避免运行时热量堆积影响绕组寿命。内部结构设计上，定子组件与电枢绕组采用紧凑排布，碳刷架设置在电机侧端位置，采用弹性压接结构保证碳刷与换向器的稳定接触，同时预留了碳刷磨损的补偿行程，可在长期高速运转下持续保持导电稳定性；风轮端与电机输出轴直接同轴连接，省去了中间传动结构，有效降低了传动损耗与运行震动，风轮外侧的导风罩与电机外壳紧密衔接，引导气流顺向流过电机绕组表面，在产生负压的同时带走绕组运行产生的热量，实现自散热效果，无需额外加装散热风扇即可满足长时间连续运行的散热需求。在实际应用场景中，这款电机可适配600W功率档位的家用清洁设备，除常规吸尘器外，也可适配小型真空收纳泵、桌面除尘设备等需要小体积高负压动力源的小家电产品，整体结构在设计时充分考虑了家用场景的噪音控制需求，内部转子做了高精度动平衡校正，配合外壳内侧的减震衬垫安装位，可有效降低高速运转时的震动传递，减少运行时的异音与共振问题。设计过程中充分兼顾了装配效率与维修便利性，端盖与主壳体采用卡扣加少量螺丝的固定方式，生产线上可快速完成压合装配，后期维护时也可便捷拆解更换碳刷等易损件，整体结构紧凑，在有限的圆柱空间内整合了动力输出、换向、导风散热、安装定位的全部功能，没有多余的冗余结构，在保证输出功率与负压值的前提下尽可能压缩了整机体积，适配当下家用吸尘器轻量化、小型化的设计趋势。
