90mm直径COB环形LED光源结构设计

　　这款环形LED光源在工业视觉检测、车载照明改装、小型设备状态指示场景中都有广泛适配空间，做结构设计时首先要匹配90mm的标称外径边界，安装位的预留需要考虑环形本体的截面厚度，避免和周边镜头、固定支架产生干涉。从功能实现逻辑来看，采用COB封装形式是为了规避传统SMD灯珠排布带来的照射暗区，整圈105颗微小型LED芯片均匀排布在环形基材上，配合恒流驱动模块，能在12-24V的宽直流电压区间内稳定工作，输出均匀无断层的环形光带，亮度表现能达到传统CCFL环形光源的2-3倍，完全能满足工业视觉检测中对工件轮廓补光、车载改装中天使眼光圈的照明需求。

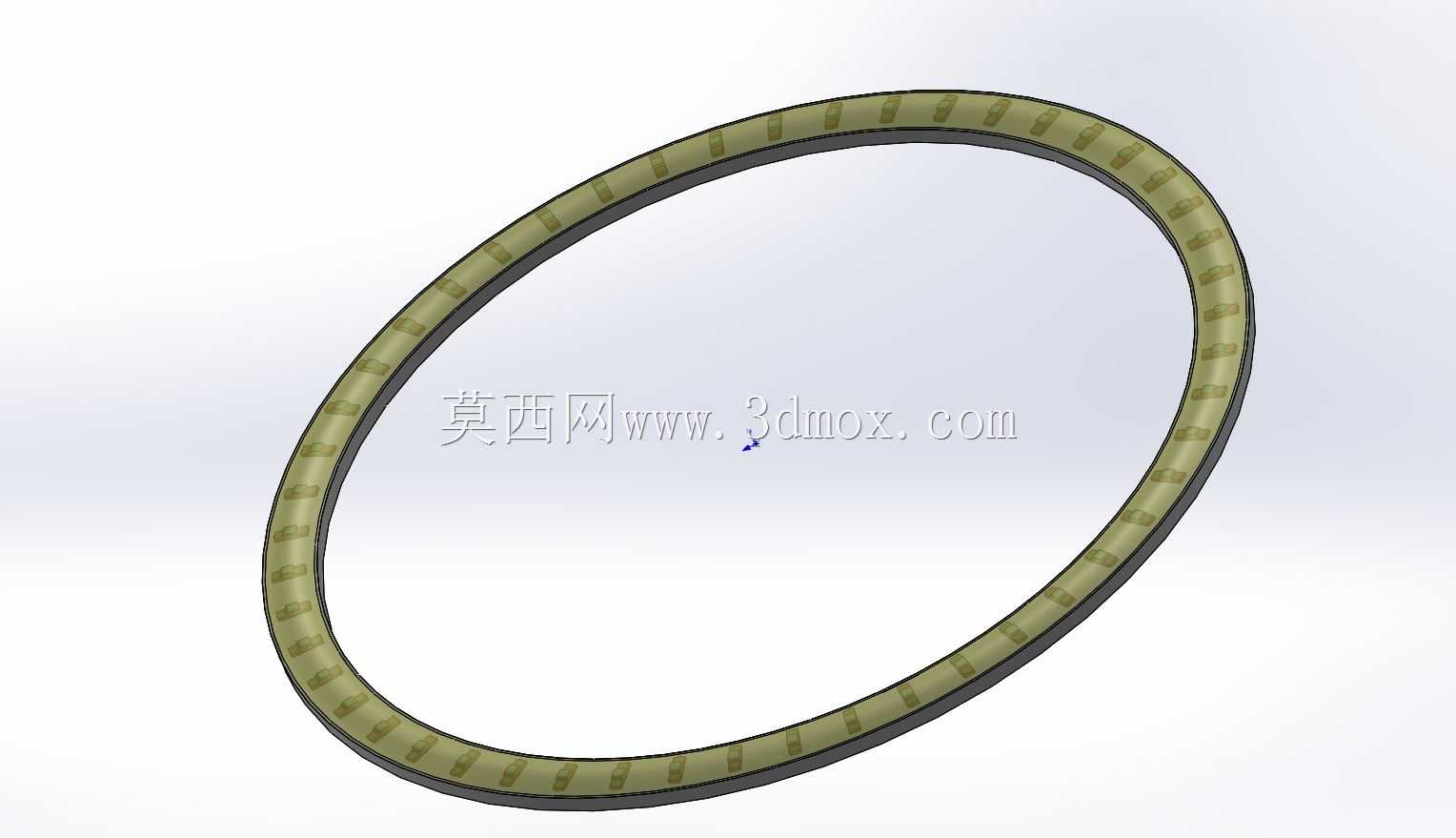

　　设计过程中首先要确认环形的同心度公差，因为如果是配套工业镜头使用，光环中心和镜头光轴的同轴度偏差会直接影响补光均匀性，建模时需要将灯珠排布的基准和安装定位孔的基准统一，保证整圈灯珠到中心轴线的距离偏差控制在合理范围内。灯体的截面采用椭圆弧过渡的造型，一方面是为了让光线出射角度更贴合环形补光的需求，减少光线向不必要的方向散射，另一方面也能优化外壳的注塑成型工艺，避免尖角带来的应力集中问题，同时提升外观的流畅度。

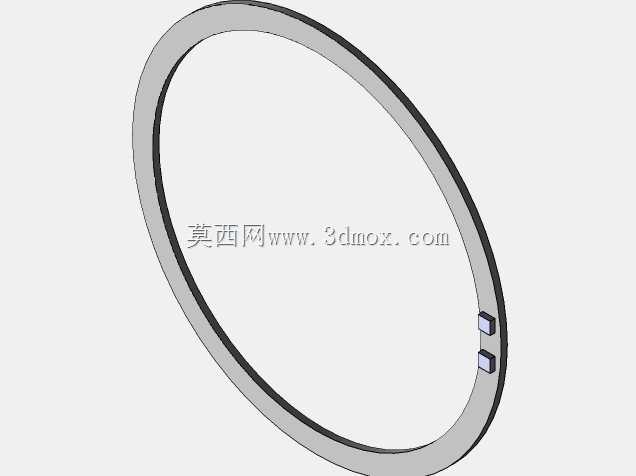

　　驱动部分的集成设计也需要纳入结构考量，恒流驱动电路要内嵌在灯环的非发光侧腔体内，做好绝缘和散热预留，因为COB光源虽然光效高，但长时间工作的散热如果不到位，会直接影响LED的工作寿命，这款产品标称的10000-50000小时工作寿命，很大程度上依赖结构设计中预留的散热传导路径，灯珠贴合的基材需要选用导热性能合适的材质，把工作产生的热量均匀传导到整个环形壳体上，避免局部积热。

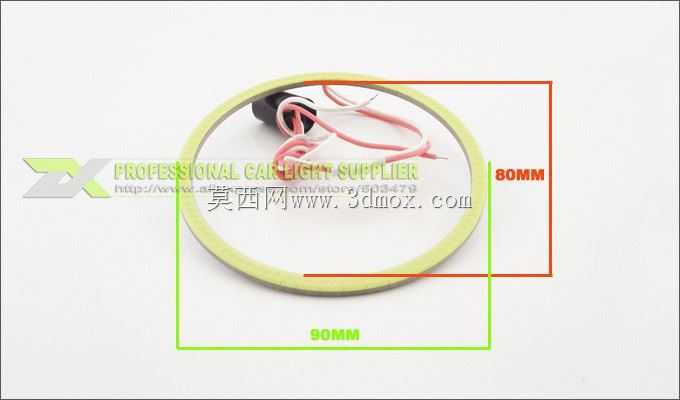

　　在安装适配性上，90mm的外径尺寸刚好适配多数常用工业镜头的前端安装位，也能匹配多数常规车型的大灯改装预留空间，安装时不需要额外做复杂的结构裁切，只要对应固定位的卡扣或者螺丝孔位就能完成装配。电流参数控制在0.35A，在保证足够亮度输出的同时，不会给配套的供电回路带来过大的负载压力，不管是接入工业设备的24V直流供电系统，还是车载12V供电网络，都不需要额外增设大电流的供电线路，降低了现场布线和改装的难度。

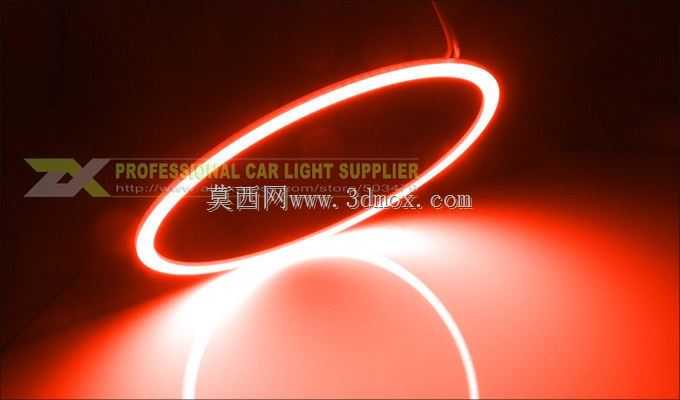

　　从实际使用场景的适配来看，工业检测场景下，这款环形光源可以安装在镜头前端，为待检测的电子元器件、精密五金件提供均匀的环形低角度补光，突出工件的边缘轮廓和表面缺陷，避免直射光带来的反光问题；车载改装场景下，作为天使眼光圈安装在大灯总成内部，均匀的光带没有传统灯珠款的颗粒感，点亮后视觉效果更连贯；在小型设备的状态指示场景中，整圈发光的形式比单点指示灯的可视角度更大，操作人员从各个方位都能清晰观察到设备的运行状态。建模过程中需要重点还原灯珠排布的均匀性、外壳的曲面过渡、驱动腔体的内部空间预留，保证导出的模型能直接用于安装干涉校验、外壳开模的结构参考，不需要额外做大量的结构修正。
