7毫米直径带LED照明防水内窥检测探头

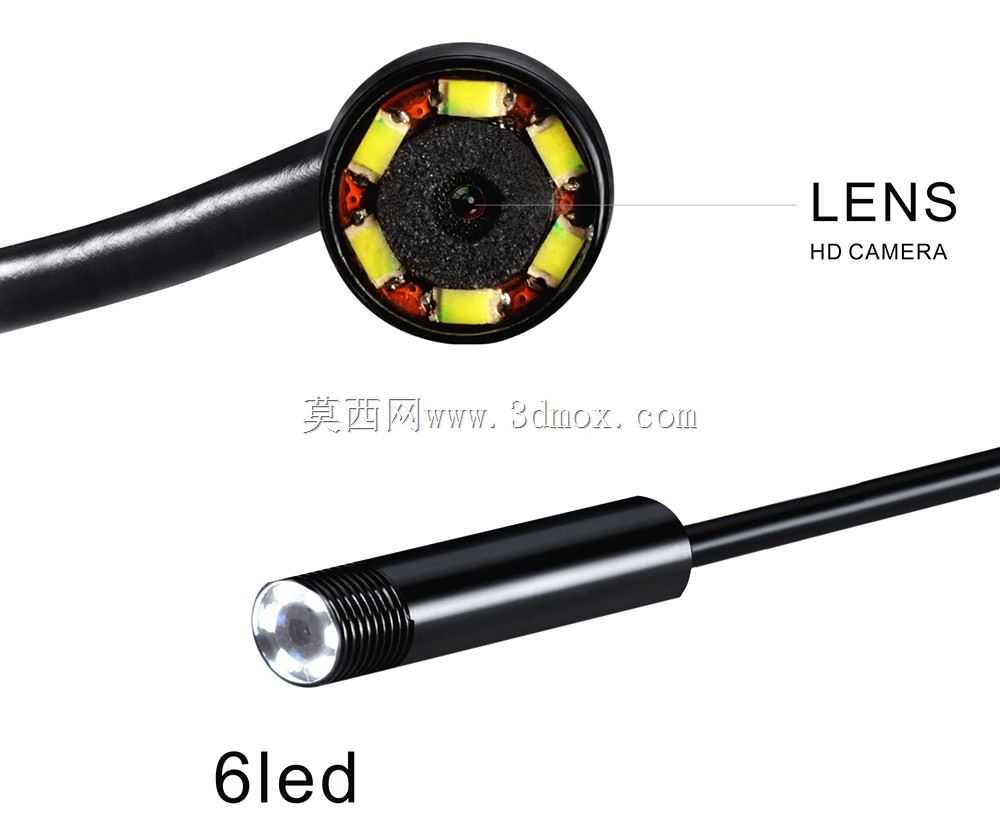

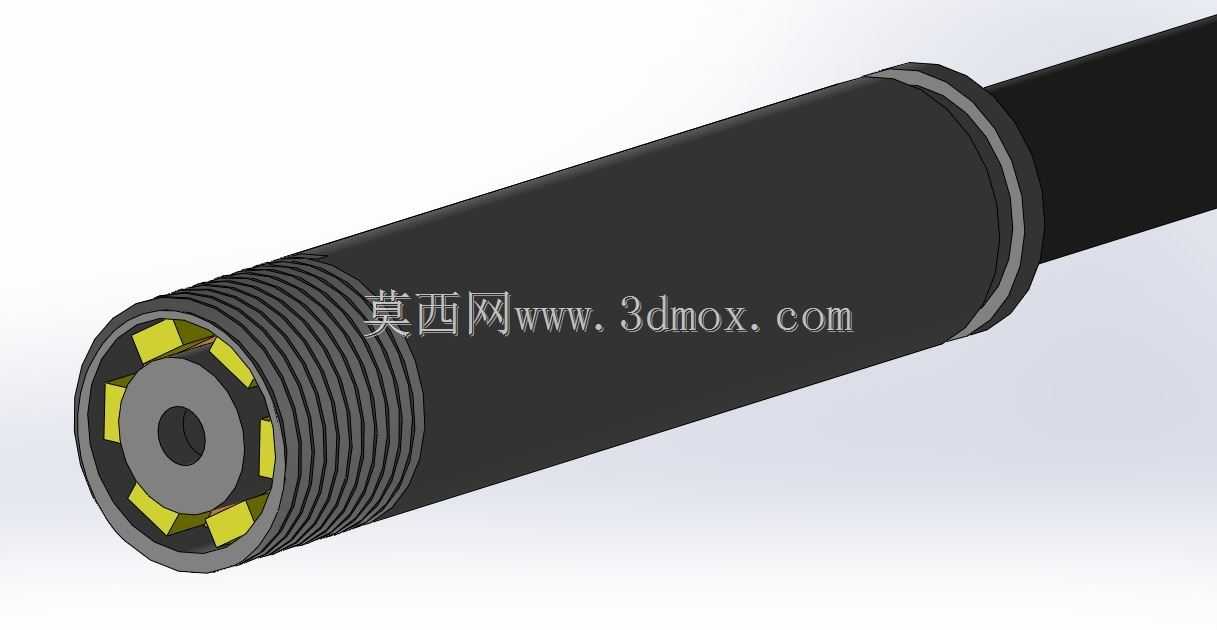

　　这款直径7毫米的内窥检测探头，核心应用场景覆盖工业设备内部检修、狭小空间目视排查、管道内壁缺陷检测、汽车发动机积碳检视、精密装配内部对位等多个工程领域，在无法直接目视观察的封闭腔体、弯曲管路、设备内部结构处，可替代人工视线完成图像采集工作，解决传统拆解检测效率低、易损伤设备的痛点。探头前端集成6颗LED补光元件，可在完全无光照的封闭空间内提供均匀照明，避免拍摄画面出现暗角、局部过曝问题，适配不同反射率的内壁材质观测需求，从金属管路到塑料腔体都能获得清晰的成像效果。整体结构采用分段式设计，最前端为镜头与LED集成端，外圈设置外螺纹结构，可根据使用需求加装防护玻璃、导向头或者适配不同管径的定位套，拓展不同场景下的使用适配性；

　　镜头与LED模组后方为密封段，做防水密封处理，可满足带水、带少量油污的管路检测需求，避免液体渗入损坏内部成像元件；中段为主体筒身，内部集成成像电路板与信号传输线路，筒身外壁做防滑滚纹处理，方便手持操作或者加装固定支架时的夹持定位；尾部连接信号传输线缆，线缆与筒身衔接处做防弯折过渡处理，减少反复弯曲使用时的线缆断裂风险。从安装边界来看，探头主体外径严格控制在7毫米，可顺利穿过内径8毫米以上的直管、弯曲半径大于30毫米的弯管，不会出现卡滞问题；探头主体长度控制在合理范围，手持操作时重心靠近握持端，长时间手持检测不易产生疲劳，若搭配延长杆使用，可将探头深入到1米以上的深腔结构内部完成检测。设计过程中优先考虑了实际检修场景的使用需求，

　　将LED补光元件均匀环绕在镜头周边，既保证照明范围覆盖镜头全视场，又避免LED直射镜头产生眩光影响成像质量；密封结构采用多道径向密封设计，相比端面密封更耐反复插拔、摩擦，在带杂质的污水环境下使用也能保持可靠的密封性能；筒身材质选用硬质工程塑料搭配金属嵌件，在保证整体重量轻便的同时，前端易磕碰的螺纹段具备足够的抗磨损性能，日常使用中碰到管壁、腔体内壁的凸起也不会轻易损坏。信号传输采用USB接口形式，可直接连接通用安卓设备、便携电脑完成图像实时显示，无需额外搭配专用采集设备，降低现场检测的设备携带负担，适合外出检修、现场故障排查等移动作业场景使用。结构建模过程中对各零件的配合公差做了合理预留，镜头与LED模组的安装位设置定位台阶，

　　保证组装后镜头光轴与探头筒体轴线重合，避免成像画面出现偏心、视场偏移问题；线缆与筒体的衔接处设置应力释放结构，当线缆受到侧向拉力时，作用力会被结构分散到筒体外壳上，不会直接拉扯内部的信号接线，提升产品的使用寿命。在实际设备选型适配中，这款探头可直接集成到自动化检测设备、管道巡检机器人、工业内窥镜主机上作为成像前端使用，7毫米的外径尺寸兼顾了狭小空间通过性与成像元件的安装空间，相比更小直径的探头，能容纳更大尺寸的成像芯片与更多补光元件，成像清晰度与照明亮度更具优势，相比大直径探头，通过性更强，可适配更多狭小管路的检测需求。
