SONOFF5V自锁微动双模式干触点控制模块

　　在智能家居改造、小型电气设备本地控制的落地场景里，这类低压干触点控制模块的选型往往要兼顾安装适配性、供电兼容性与控制逻辑灵活性，本次建模的这款5V供电控制模块，就是针对嵌入式安装、低电压供电场景做的结构适配设计。从实际安装边界来看，模块采用带固定孔的PCB板载结构，板端预留两个对称的安装通孔，可直接通过M2螺丝固定在设备内壁、86盒内部或者定制支架上，板载元件的最高凸起高度控制在15mm以内，不会和周边的接线端子、外壳加强筋产生干涉，输入端明确标注5VDC与GND的丝印，输出端标注OUT标识，现场接线时无需额外对照说明书就能快速区分端口，减少接错线的概率。模块的功能逻辑覆盖了两类最常用的本地控制需求，

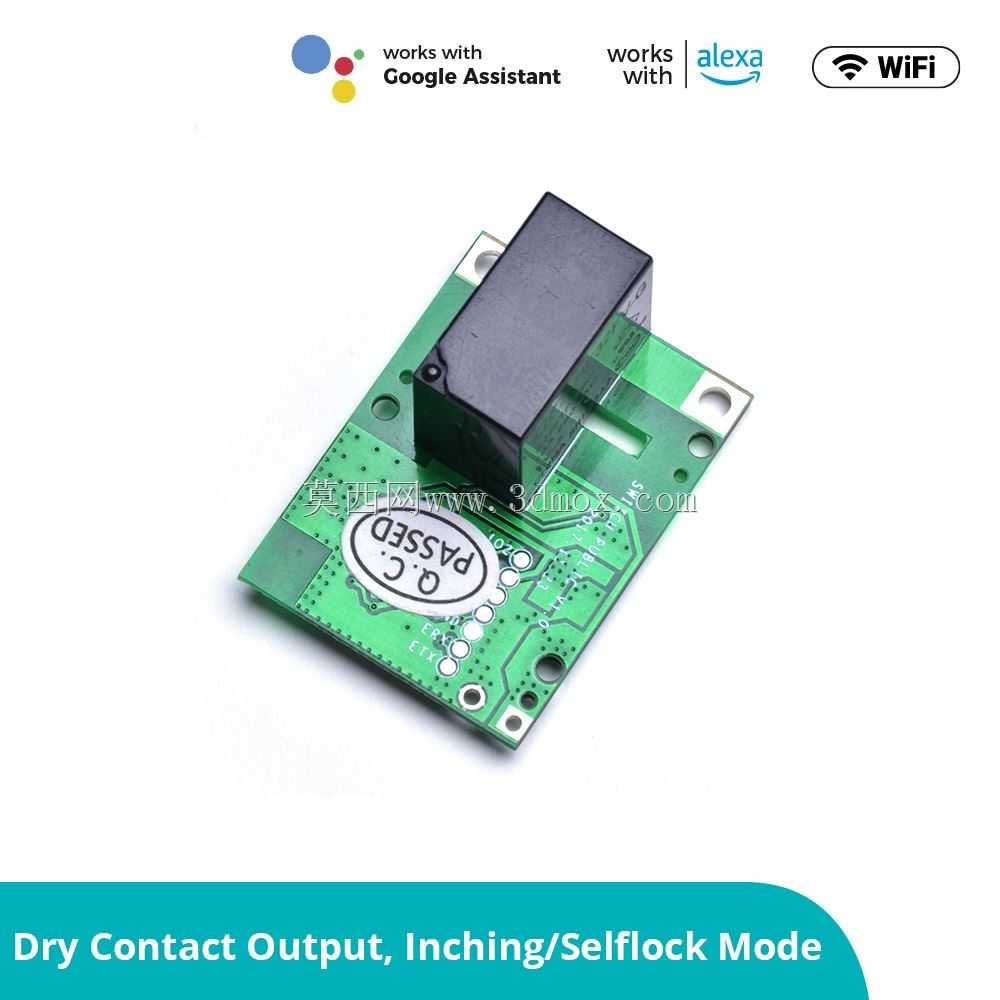

　　自锁模式下单次触发即可保持通断状态切换，适合照明回路、小功率电源通断这类需要保持状态的场景；微动模式下触发时仅保持瞬时通断，适合给其他控制设备发送触发信号、联动门禁或者脉冲触发类设备，两类模式的切换无需额外拨码，通过配套的移动端程序即可完成配置，哪怕现场没有网络接入，模块本身的本地控制逻辑也能独立运行，不会因为外网中断导致控制失效。从结构设计思路上，模块把核心的电磁执行元件布置在PCB板的后侧，用黑色塑封外壳做物理隔离，既可以避免接线时金属线头误触核心元件造成短路，也能减少模块动作时的电磁干扰对板载其他元件的影响，PCB板边缘做了圆角处理，避免安装时割伤线材或者操作人员的手，板上的状态指示灯布置在靠近输出端的位置，

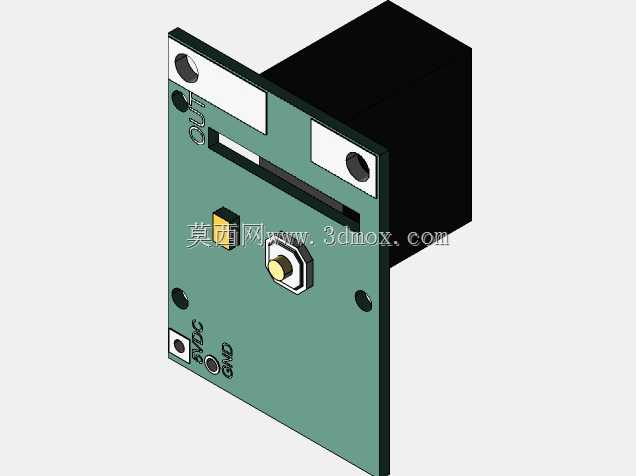

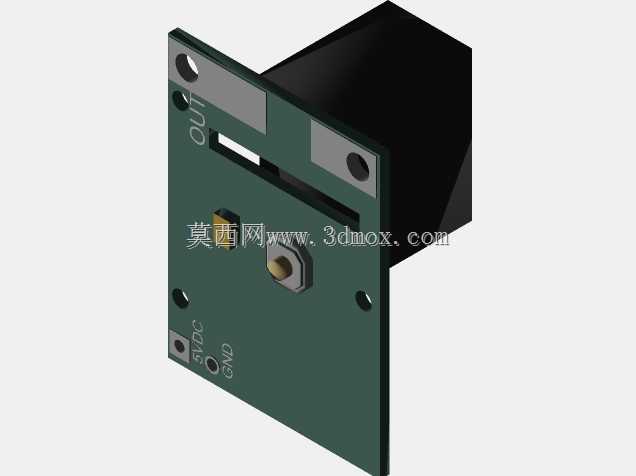

　　安装后可以从缝隙里直接观察模块的工作状态，不用额外拆解设备就能判断运行情况。在实际项目应用里，这类模块可以嵌入到传统的墙面开关内部，在不更换原有开关外观的前提下实现智能控制改造，也可以集成到小型自动化设备的控制回路里，作为低压信号触发的执行单元，5V的供电电压可以直接和常见的USB供电、单片机控制回路的电源共用，不需要额外配置高压转低压的电源模块，减少了外围电路的元件数量，也缩小了整体控制部分的安装体积。建模过程中还原了板上所有丝印标识、安装孔位、元件的实际凸起尺寸，不管是做安装支架的结构设计，还是做整套设备的装配干涉检查，都可以直接调用这个模型完成虚拟装配，提前排查安装时可能出现的孔位不对、元件和外壳干涉、接线空间不足等问题，

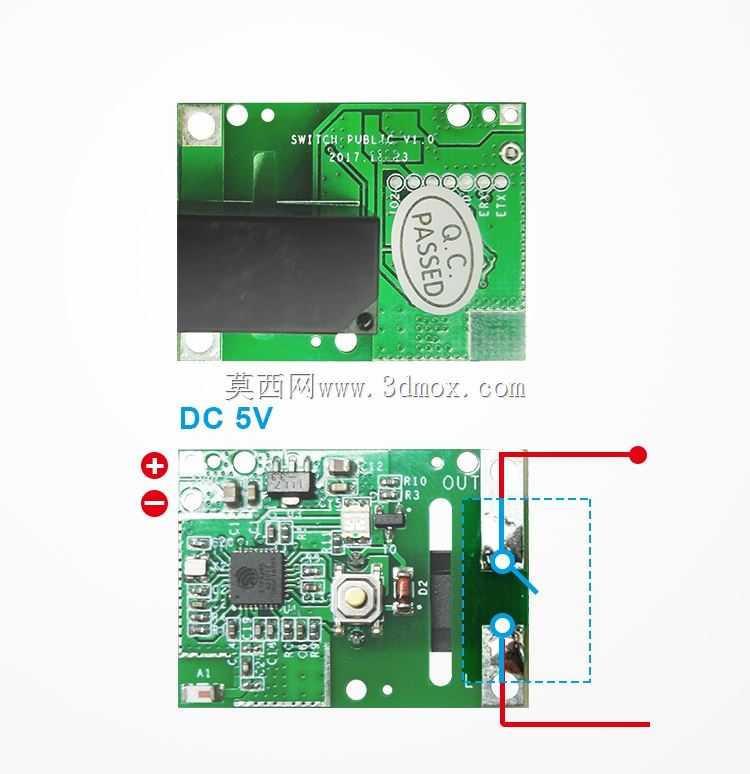

　　避免实际打样或者安装时才发现结构冲突，减少反复修改结构的时间成本。模块的干触点输出特性意味着它可以兼容不同电压等级的小功率负载回路，不需要考虑输出端和负载端的电压匹配问题，只要负载电流在触点的额定承载范围内，就可以直接接入回路使用，不管是控制低压的LED灯带，还是给其他控制设备传递干接点信号，都能稳定适配，不会因为输出端的电平不匹配导致联动失效。
