多规格镀锡铜单绝缘导线端子套圈

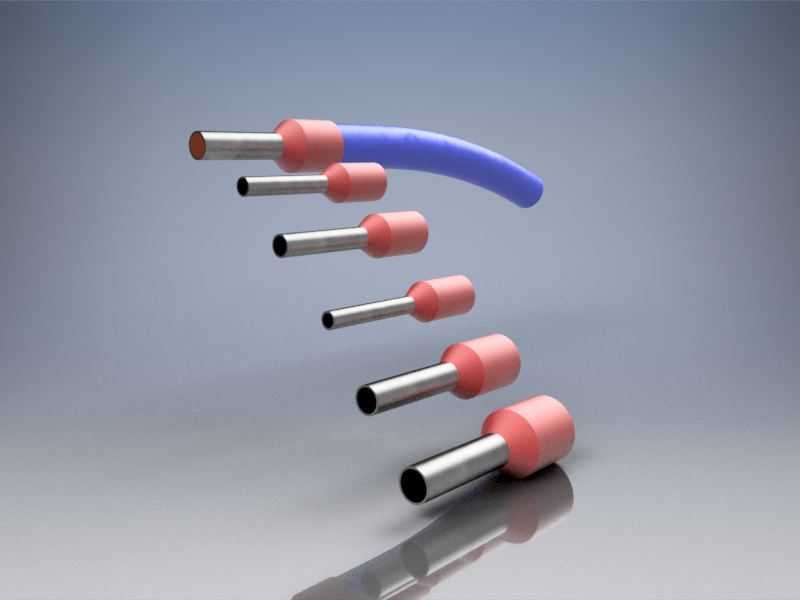

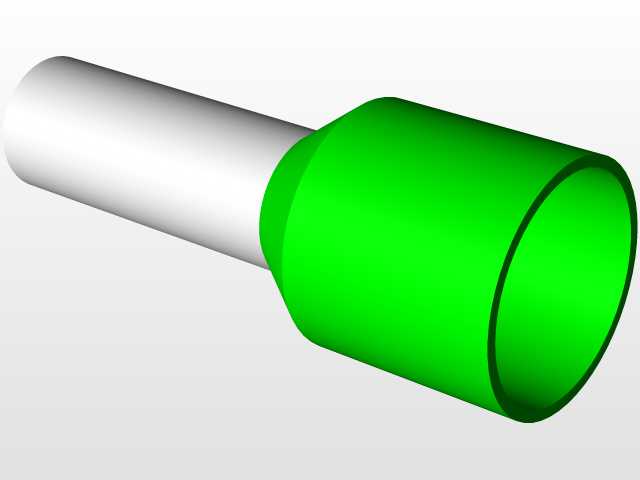

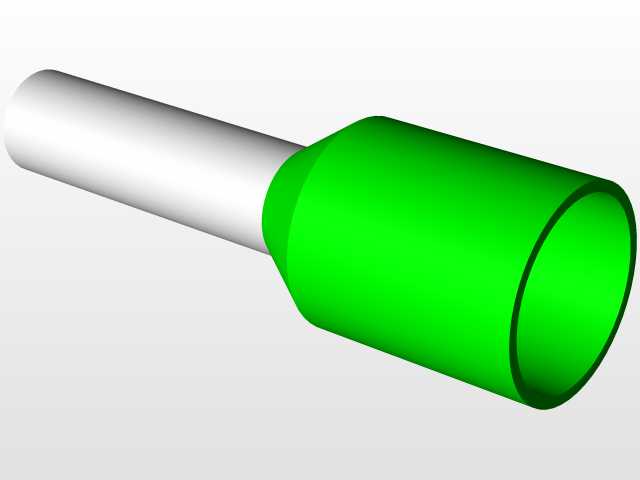

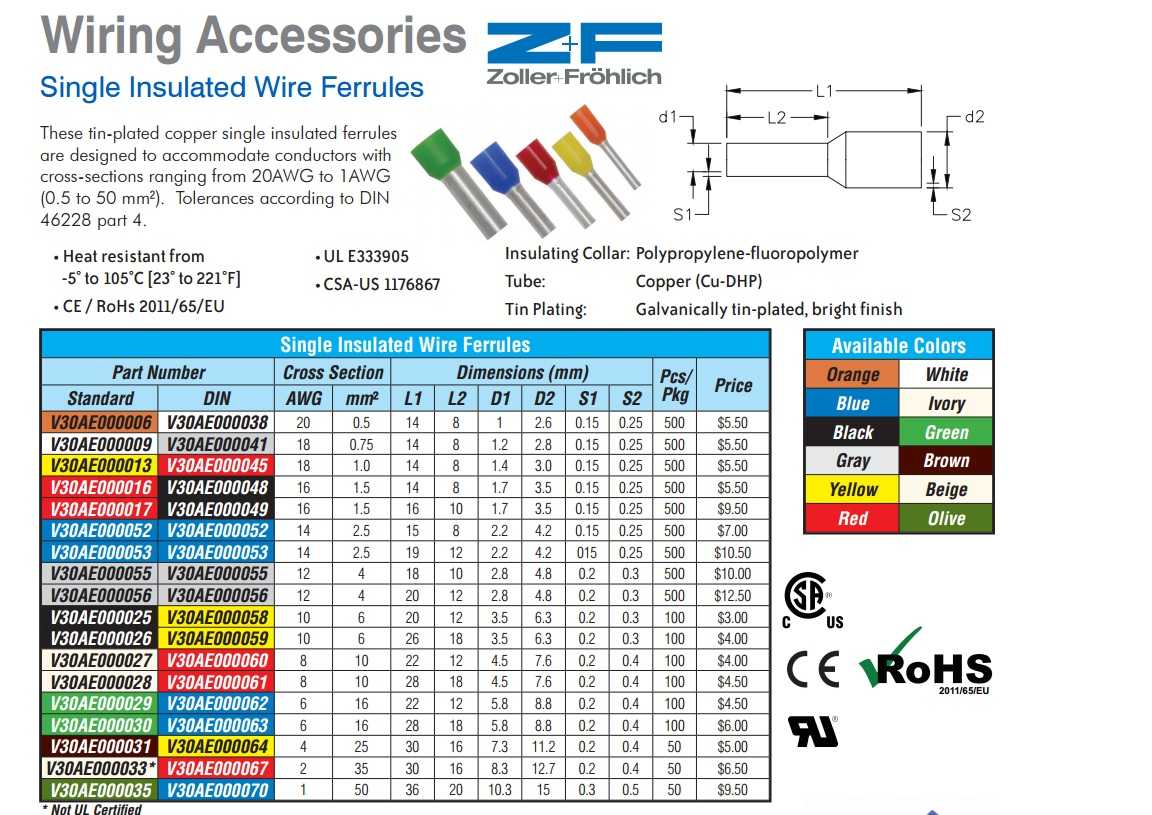

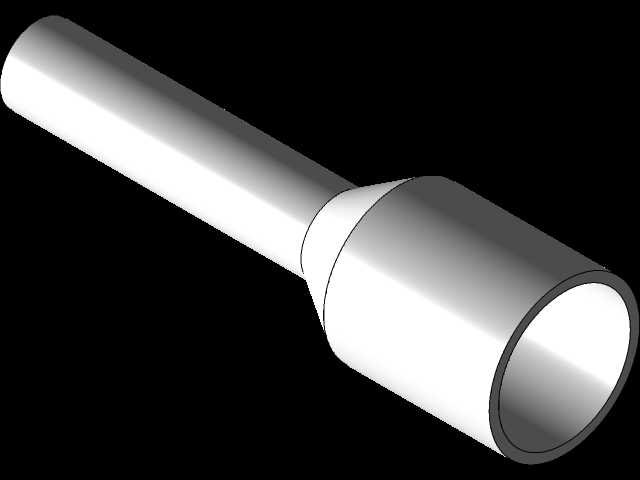

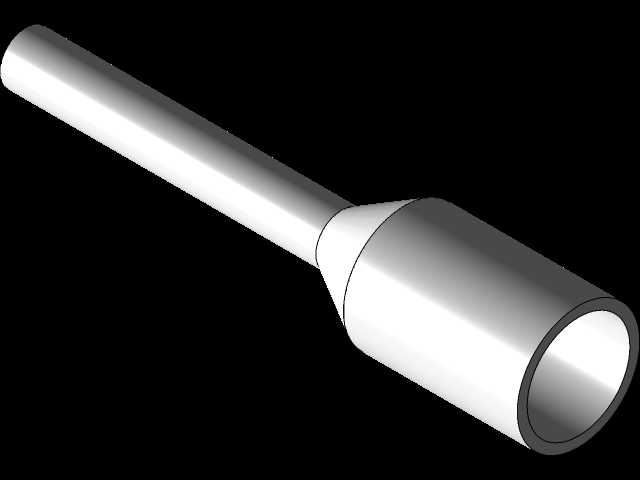

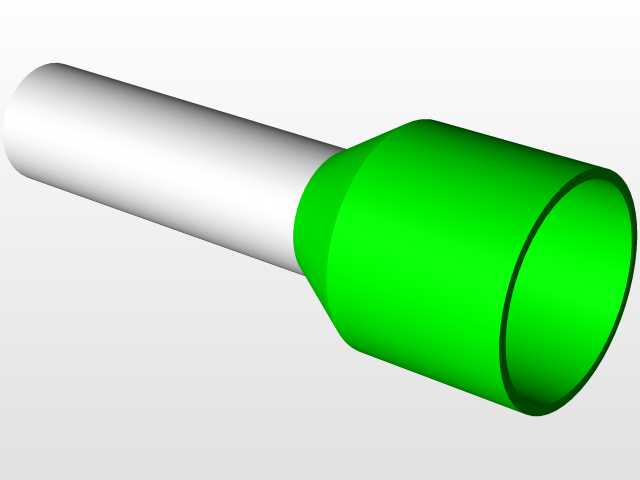

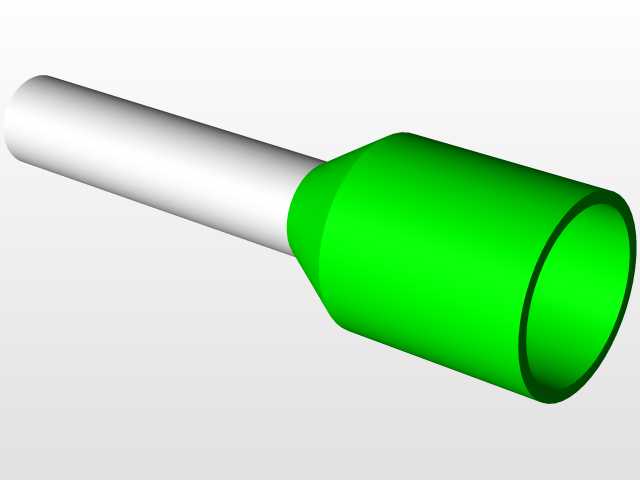

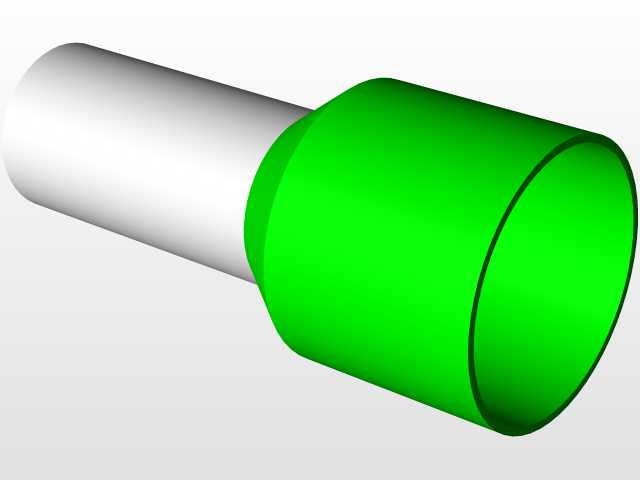

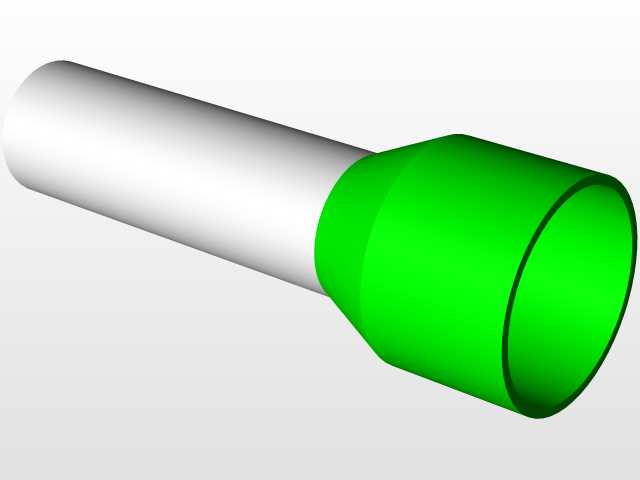

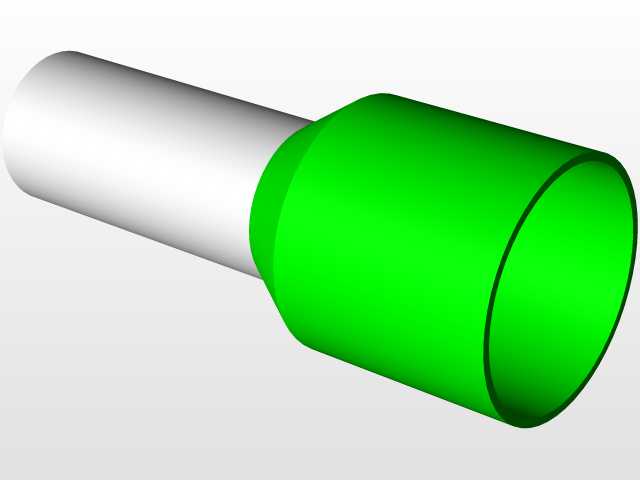

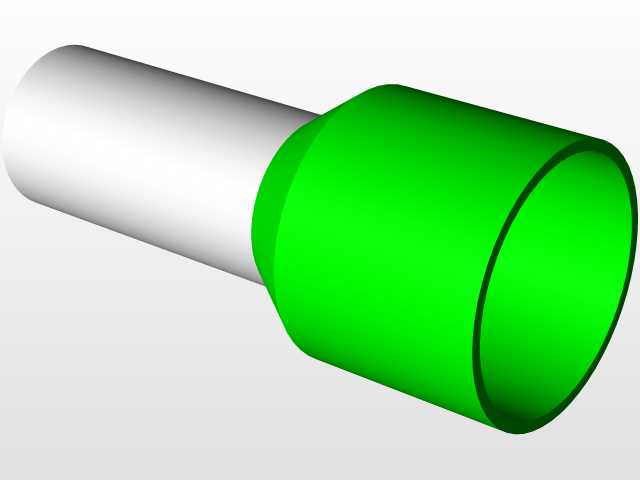

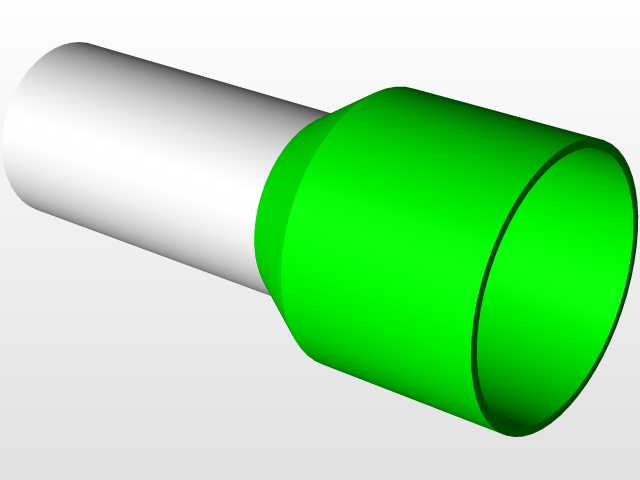

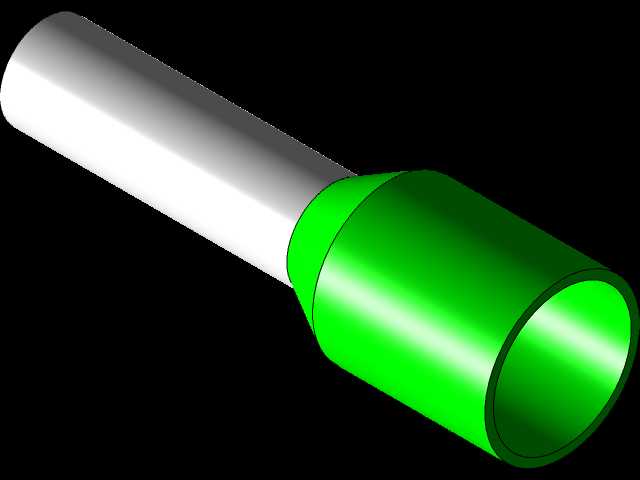

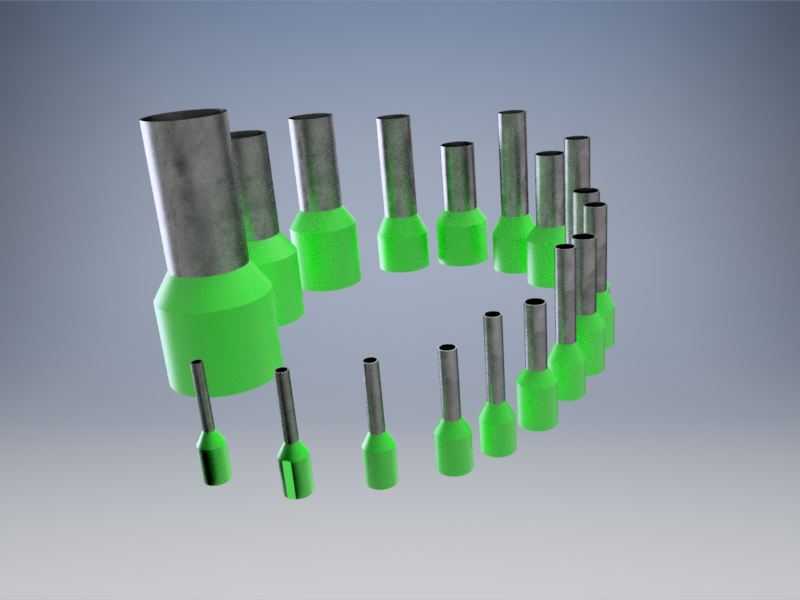

这款镀锡铜单绝缘套圈是电气布线作业中常用的冷压连接端头，主要应用于低压配电盘柜接线、工业设备电控回路布线、自动化设备内部线束整理、家装及工装强电线路终端处理等场景，能够解决多股软导线剥线后线芯发散、压接接触不良、线芯外露易短路的常见布线痛点，是提升电气连接可靠性、规范布线工艺的基础五金配件。产品核心功能是在导线接入接线端子、断路器、接触器等电气元件前，套入导线剥除绝缘层的端部，经压线钳压接后，让分散的多股铜芯被规整聚拢在金属铜管内部，外层的绝缘护套可以包裹住导线绝缘层切口与铜管衔接的位置，既避免线芯外露引发的相间短路、对地漏电风险，也能防止铜芯长期暴露在空气中发生氧化锈蚀，降低接触电阻过大引发的接头发热隐患。设计过程中，针对不同线径导线的适配需求做了梯度规格划分，金属内管采用高纯度紫铜材质并做表面镀锡处理，既保证铜本身的优异导电性能，镀锡层也能提升抗氧化、抗电化学腐蚀的能力，压接后能与线芯形成紧密的咬合接触，长期使用也不会出现松动脱落的问题；外层的绝缘护套采用阻燃PA材质制作，具备良好的绝缘性能与耐温特性，能够适配常规工业环境的温度波动，同时护套与铜管的结合处做了防松脱结构，压接后护套不会从铜管上移位脱落。外形尺寸方面，不同规格的套圈匹配对应线径的导线，铜管内径从适配0.5平方毫米导线的尺寸到适配50平方毫米导线的尺寸做了连续梯度覆盖，铜管长度根据线径大小做了对应调整，保证压接时有足够的接触面积，外层绝缘护套的长度略长于铜管尾部，能够完整包裹住导线绝缘层的端部，压接后不会出现绝缘层压入导电区域、或是线芯外露的问题，安装时仅需要将剥好绝缘层的导线完全插入铜管内部，使用对应规格的压线钳在铜管部位压出规整的压痕即可完成安装，不需要额外焊接或是包裹绝缘胶带，能够大幅提升布线作业的效率，同时保证接线工艺的一致性与可靠性，适配市面上绝大多数常规接线端子的安装空间，不会出现端头过大无法插入接线位的问题。
