PM75CLA120型智能功率IGBT模块结构

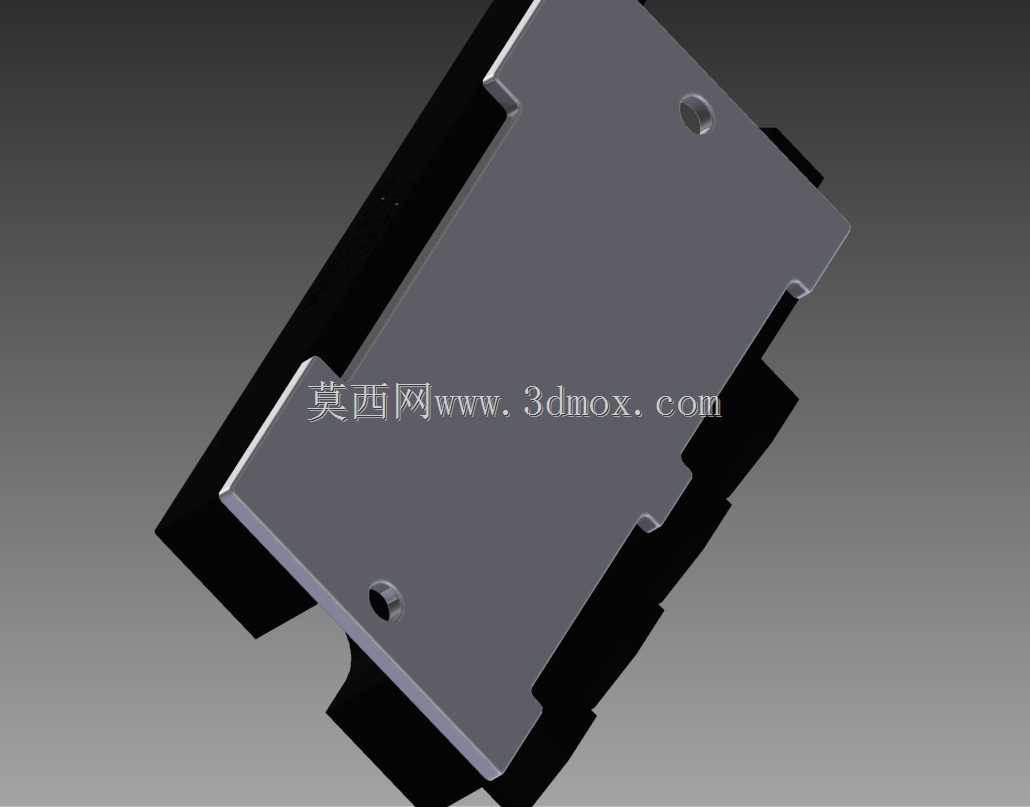

　　这款PM75CLA120型号的IGBT模块，是电力电子变换回路里的核心功率执行部件，日常在工业变频调速、新能源逆变、伺服驱动、UPS不间断电源这类需要电能形态转换的场景里承担核心开关作用。做结构设计的时候，首先要考虑的是功率回路的载流能力与散热路径的匹配，模块本体采用一体化封装结构，底部为平整的金属散热基板，安装时需要在基板与散热器之间均匀涂覆导热硅脂，通过螺栓将模块压紧在散热器表面，保证接触热阻控制在合理区间，避免大电流工况下结温超标。

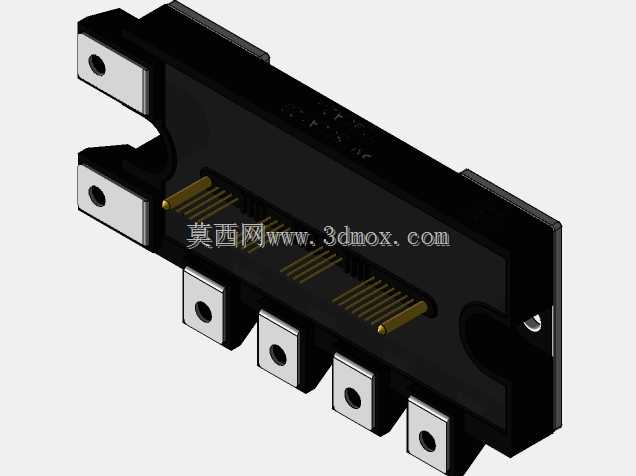

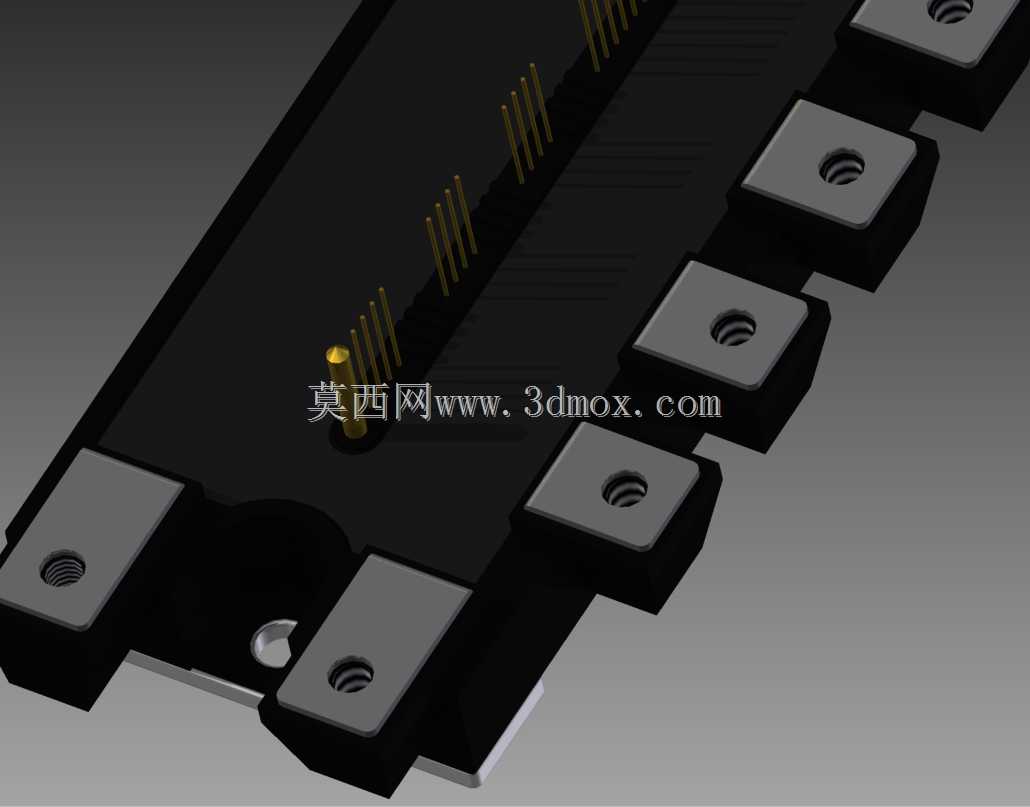

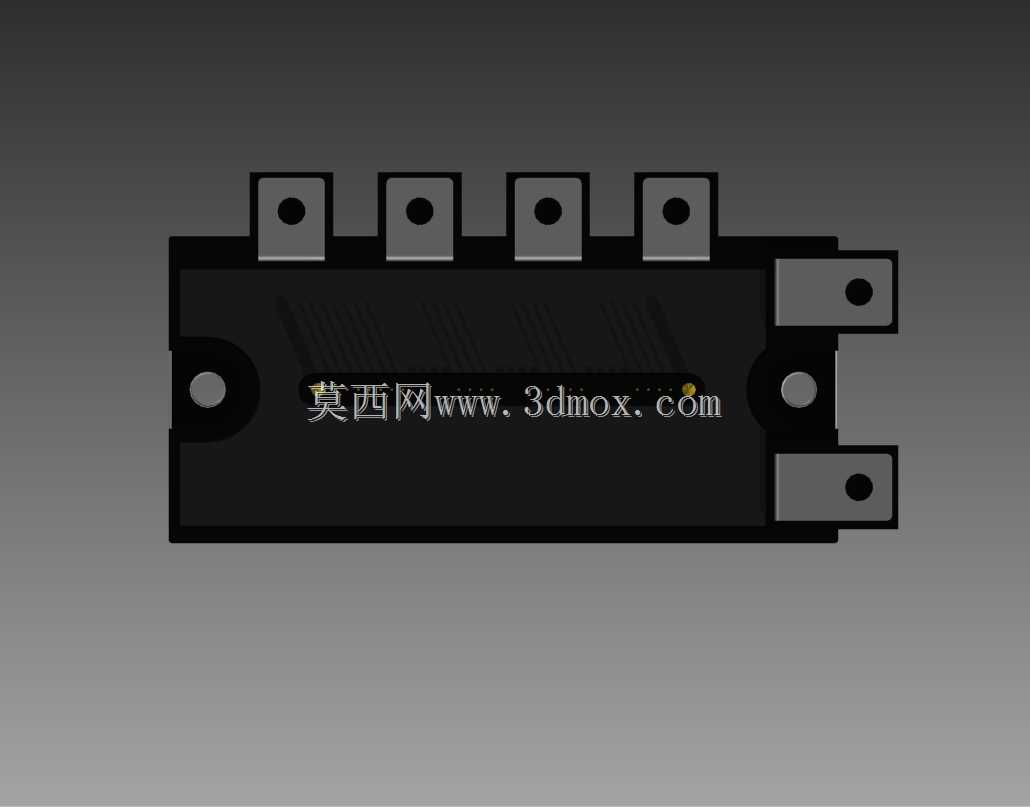

　　从外形结构来看，模块主功率端子采用加粗的铜质插针设计，分为直流输入正、负极端子与交流输出端子，插针的排布间距严格遵循安规绝缘要求，不同电位端子之间的爬电距离满足高压工况下的绝缘防护标准，避免高压工况下出现拉弧放电问题。控制端子采用双排细插针布局，对应内部IGBT芯片的栅极驱动、故障反馈、温度检测等信号回路，插针的位置精度控制在±0.1mm以内，能够直接匹配行业通用的驱动板接插件，不需要额外做转接设计，降低整套驱动回路的装配复杂度。

　　模块内部集成了七组IGBT芯片与对应的续流二极管，其中六组构成三相全桥逆变回路，一组作为制动斩波回路，能够直接输出三相交流电驱动电机负载，同时内置了过流保护、过热保护、欠压锁定等检测电路，当检测到回路电流超过阈值、基板温度超过安全值或者驱动供电电压不足时，会直接输出故障信号切断驱动输出，避免芯片损坏。设计封装结构时，内部采用绝缘导热陶瓷片作为芯片与金属基板之间的绝缘层，既保证高压回路与散热基板之间的绝缘强度，又能将芯片工作产生的热量快速传导到外部散热器，陶瓷片的热膨胀系数与铜基板、硅芯片的参数做了匹配设计，能够承受长期温度循环带来的应力冲击，减少焊层疲劳失效的概率。

　　在安装边界设计上，模块的安装孔位采用对称布局，两个固定孔的中心距与同功率等级的主流IGBT模块保持一致，能够直接替换同参数等级的其他品牌模块，不需要修改散热器的安装孔位，降低设备升级改型的结构改造成本。模块的整体高度控制在标准尺寸范围内，上方的插针伸出高度满足接插件插拔的操作空间要求，装配时控制端子与驱动板的接插件对插到位后，不会出现端子受力歪斜的问题，主功率端子的接线空间预留充足，能够适配对应线径的铜排或者冷压端子接线，接线完成后不同相的端子之间可以加装绝缘隔片，进一步提升高压工况下的绝缘可靠性。

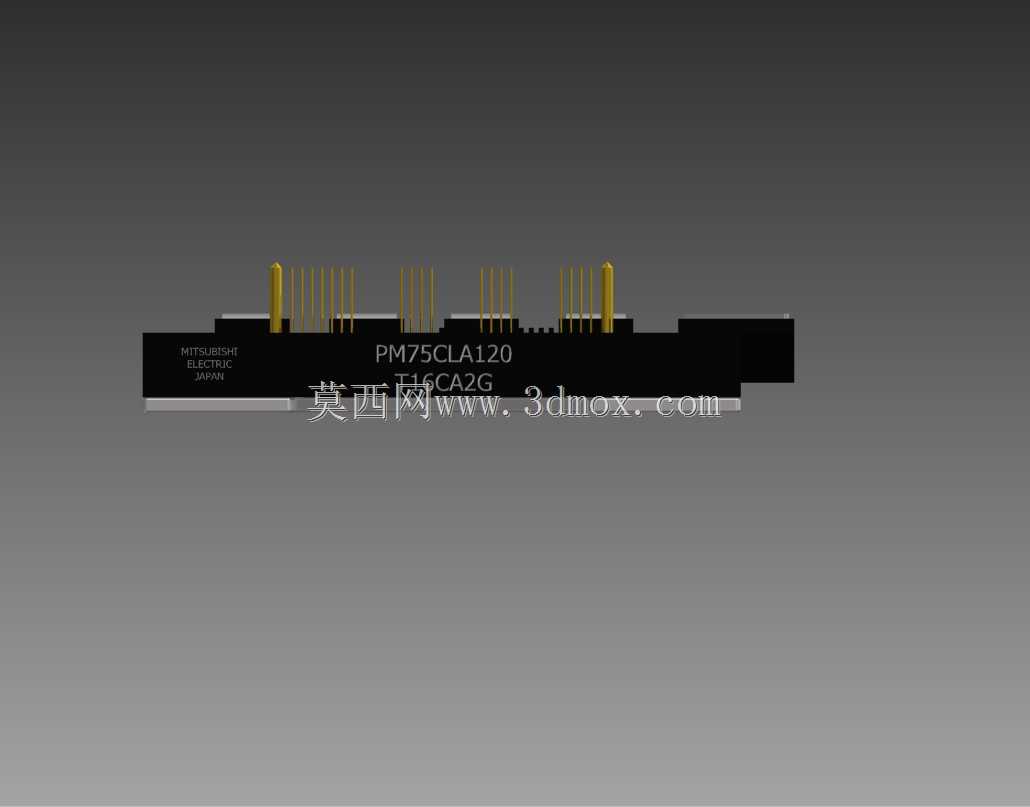

　　实际选型应用时，这款75A电流等级、1200V耐压等级的模块，适配的是5.5kW到7.5kW左右的三相异步电机变频驱动，或者同功率等级的光伏逆变、储能变流回路，结构设计时需要在模块周边预留足够的安全距离，高压部分与低压控制部分的走线分开布局，避免功率回路的开关噪声干扰控制信号。模块的外壳采用耐高温的阻燃工程塑料材质，能够承受焊接、装配过程中的短时高温，长期工作环境下不会出现壳体变形、绝缘性能下降的问题，外壳表面的型号标识清晰，装配时可以快速核对模块参数，避免错装不同参数的器件。
