直插式铝电解电容1500μF450V结构设计

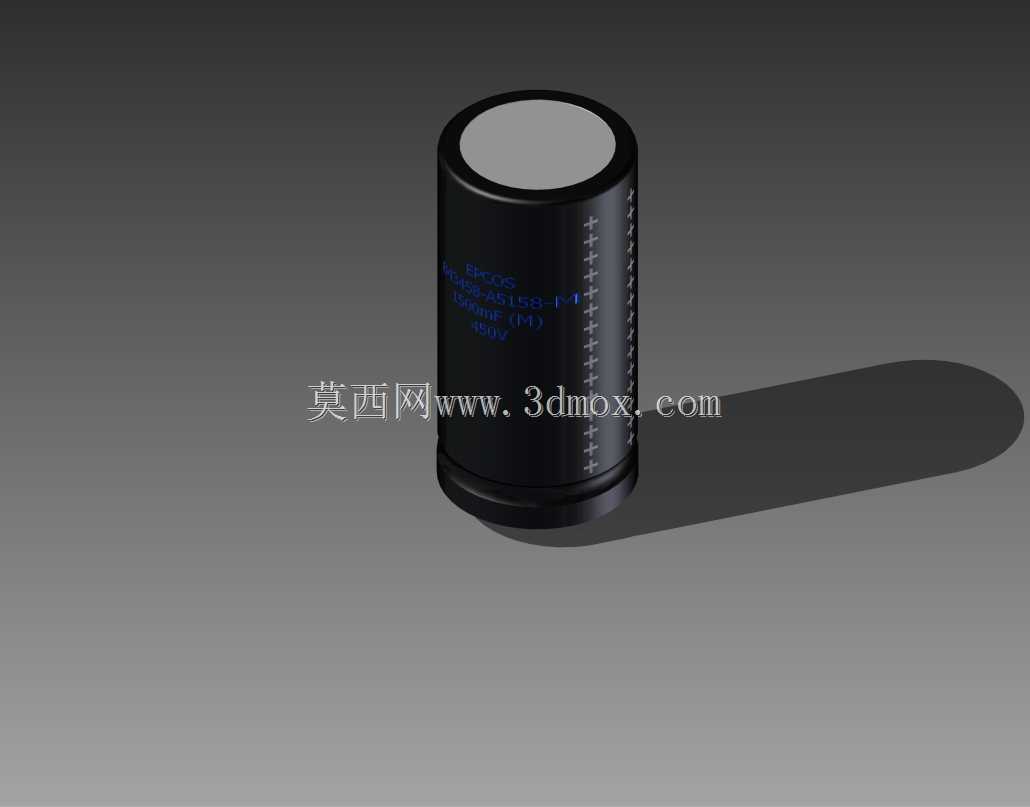

　　在工业开关电源、大功率变频器、伺服驱动系统、逆变焊机这类需要高压大容量储能与滤波的电路场景中，直插式铝电解电容是板级功率回路里不可替代的核心无源器件，本次呈现的1500μF450V规格铝电解电容三维结构，完全贴合量产实物的装配与功能逻辑做还原，没有做艺术化的夸张处理。从实际电路应用的角度看，这类高压大容量电解电容主要承担三个核心作用：一是整流后的母线电压滤波，抹平工频整流或者PFC电路输出的电压纹波，给后级逆变电路提供相对平稳的直流母线；二是瞬时大电流补能，在负载出现突变拉流的时候，电容可以快速释放存储的电荷，避免母线电压出现瞬时跌落导致电路欠压保护；三是吸收回路尖峰，抑制功率器件开关过程中产生的电压尖峰，降低尖峰对功率管、

　　整流桥这类半导体器件的电压冲击。做这个三维结构的时候，首先要考虑的是PCB安装的边界约束，这类电容采用双直插引脚设计，引脚间距严格对应量产规格的标准孔距，引脚直径匹配常规PCB板的插件孔径公差，不需要额外改板就能直接适配现有成熟的电源PCB封装。电容本体的圆柱形外壳采用带滚边的密封结构，顶部预留了防爆刻槽，这个细节在建模的时候做了精准还原——当电容内部因为过温、过压出现电解液气化导致内部压力升高时，顶部的刻槽会优先开裂释放压力，避免电容出现炸裂飞溅的问题，这是安规设计里必须考虑的结构细节。外壳侧面的极性标识做了清晰的结构呈现，负极端对应的外壳侧印有连续的负号标识，对应引脚的长短也做了区分，长脚为正极短脚为负极，

　　避免生产插件的时候出现极性插反的问题，要知道高压电解电容极性反接会直接导致电容击穿漏液甚至炸裂，这类防呆结构在建模时不能省略。从外形尺寸的设计逻辑看，450V耐压等级的1500μF电容，因为需要足够的铝箔卷绕长度来满足耐压与容量要求，本体的直径与高度都做了对应匹配，外壳采用铝壳拉伸成型，外部套有绝缘PET套管，套管上的参数印刷区域在模型里做了对应位置预留，套管与铝壳之间的配合间隙也符合实际装配公差，不会出现干涉问题。底部的胶塞密封结构做了分层还原，引脚穿过胶塞的位置做了密封凸台结构，保证电解液不会从引脚穿出位置渗漏，同时胶塞的硬度与压缩量匹配外壳卷边的压合力度，保证长期高温工作环境下的密封可靠性。在做结构适配的时候，

　　还要考虑电容周边的安装空间，这类大容量高压电容通常在PCB上需要预留对应的本体避让空间，本体与周边功率器件、散热片的距离要满足安规爬电距离要求，模型的本体外轮廓尺寸精度控制在0.1mm以内，结构工程师在做PCB布局、整机结构堆叠的时候，可以直接调用这个模型做干涉检查，不需要反复核对实物尺寸。另外，电容的重量分布也符合实物特性，重心在本体中下部，插件过波峰焊之后的引脚受力、本体抗振动能力都符合工业级设备的振动测试要求，不会因为设备运输、运行过程中的振动出现引脚脱焊、本体歪斜的问题。很多新手工程师在选型建模的时候容易忽略电容顶部的防爆阀预留空间，把电容顶部贴紧其他结构件安装，这样一旦电容内部压力升高，防爆阀无法正常打开泄压，就会出现安全隐患，这个模型里把顶部防爆阀的凸起高度、刻槽位置都做了准确还原，能提醒设计人员在结构堆叠时预留足够的泄压空间。还有侧面的套管绝缘性能对应的爬电距离，模型的本体外直径包含了套管的厚度，在计算高压回路与周边器件的安规距离时，可以直接以模型外轮廓作为绝缘边界，不需要额外叠加套管厚度的余量。从引脚的成型角度，模型的引脚伸出长度也符合量产插件的工艺要求，引脚伸出本体底部的长度匹配波峰焊的引脚剪切工艺，不会因为引脚过长导致焊接后连锡，也不会因为引脚过短导致焊盘浸润不足影响焊接可靠性。
