DR-3000型轴式力矩传感装置结构

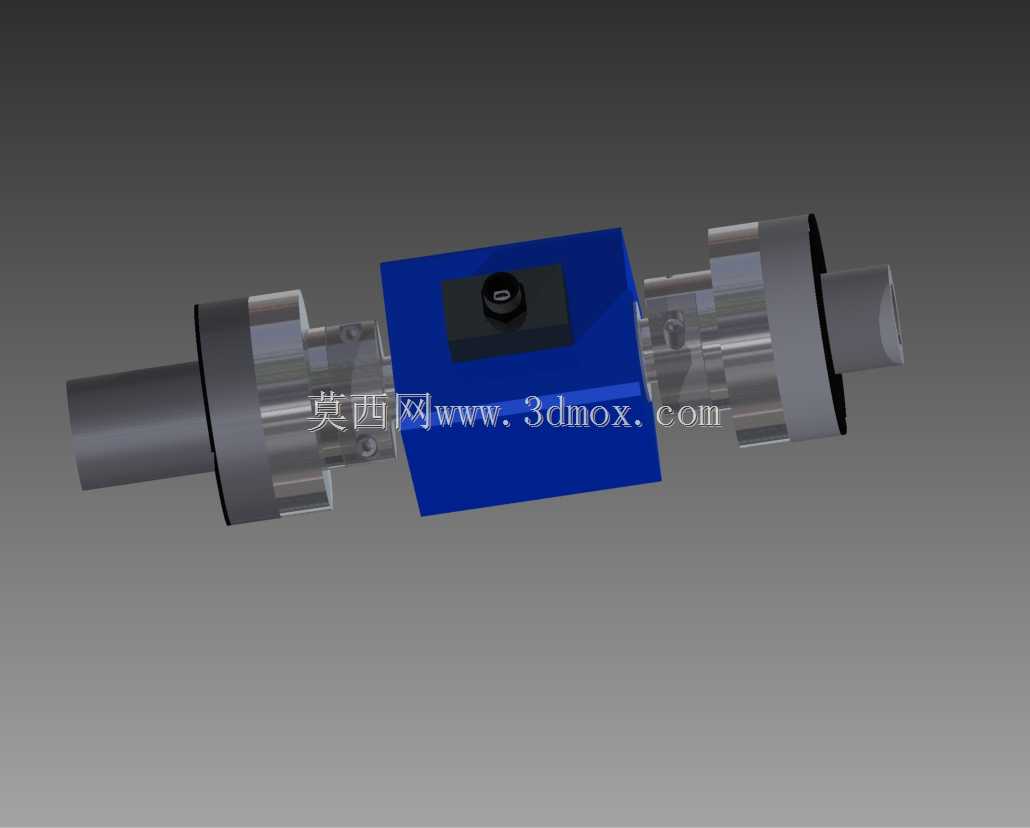

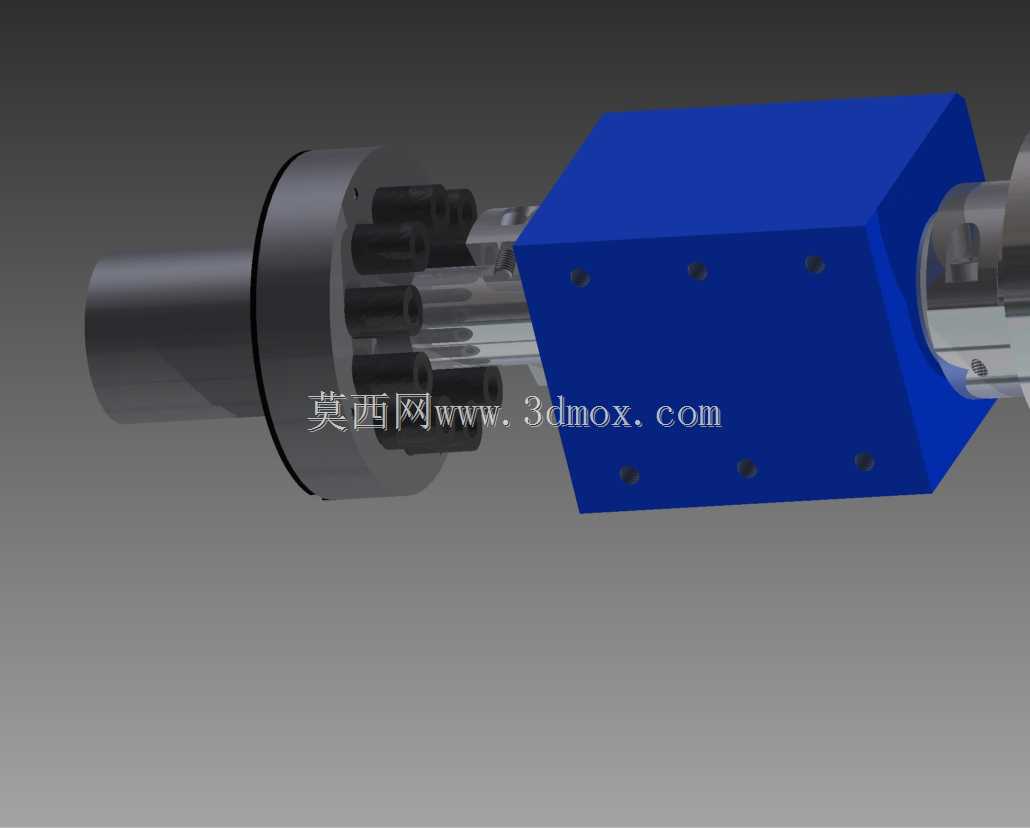

　　在各类需要精准采集旋转轴扭矩输出的工业场景里，这类轴穿式力矩传感装置是传动系统状态监测、负载闭环控制的核心检测部件，常见应用覆盖电机出厂性能测试台、减速机负载校验工位、新能源传动系台架、自动化装配轴拧紧工位等场景，用来实时获取旋转工况下轴系传递的实际扭矩数值，为系统控制、过载保护、性能校验提供可靠的力值数据支撑。从结构设计逻辑来看，这款传感装置采用了贯穿轴式的安装形态，中间的蓝色盒体是信号采集与变送处理的核心舱段，内部集成应变检测桥路、信号调理电路，两端的轴连接段采用标准轴径配合结构，可直接串接在被测传动链路当中，不需要额外设计复杂的转接支架，能最大程度降低安装改动对原有传动系统同轴度的影响。

　　两端的连接法兰与轴段做了一体化的同轴度公差控制，安装面的粗糙度、轴径公差都按照传动件配合要求设计，装配时只需要将被测轴系两端分别与传感器两端的轴头对接锁紧，保证轴向定位可靠、周向无相对滑移，即可完成安装，安装边界需要预留出中间盒体的径向操作空间，方便接线与日常点检，同时要保证传感器安装位置的前后轴系有可靠的支撑轴承，避免额外的径向弯矩作用在传感器本体上，影响检测精度甚至造成结构损坏。功能特性上，这类传感装置可以在轴系连续旋转的工况下持续输出扭矩信号，部分同结构产品还可集成转速检测功能，同步输出轴的转速参数，方便计算轴系输出功率，适配不同工业场景的采集需求。设计过程中需要重点考量应变片的贴装位置与桥路补偿方案，抵消温度变化、

　　轴向窜动带来的检测误差，中间的信号处理舱采用密封结构设计，可适配车间常规的工业环境，避免切削液、粉尘侵入内部电路造成故障。从实际选型适配的角度，这类轴式扭矩传感器相比法兰式的同规格产品，轴向安装尺寸更紧凑，适合原有轴系改造空间有限的场景，安装时不需要大幅调整原有传动部件的轴向位置，只需要截取对应长度的轴段替换为传感器即可，改造成本更低。在台架测试场景中，这类传感器可以精准捕捉传动过程中的扭矩波动，帮助工程师判断传动系的啮合间隙、负载匹配是否合理，在闭环控制的传动系统中，实时的扭矩信号可以作为控制反馈量，当检测到扭矩超过设定阈值时，系统可快速触发过载保护，避免电机、传动部件因为堵转、过载出现损坏。结构建模过程中，

　　需要重点保证两端轴段的同轴度公差标注合理，中间盒体与轴段的连接位置做应力释放结构，避免装配应力作用在应变检测区域造成零点漂移，接线接口的位置设置在盒体侧面，避开旋转部件的运动轨迹，防止走线被旋转件剐蹭。实际应用中还要注意，传感器的额定扭矩量程需要匹配被测轴系的最大输出扭矩，预留15%-20%的过载余量，避免瞬时冲击扭矩超出传感器的检测上限，造成内部应变片不可逆的损坏。安装时要保证轴系的同轴度误差在允许范围内，过大的同轴度误差会带来额外的附加弯矩，一方面会让检测数值出现偏差，另一方面长期的交变弯矩作用会加速传感器内部结构的疲劳老化，缩短使用寿命。这类轴式力矩传感装置的结构形态经过多代迭代，已经形成了相对成熟的设计范式，两端的轴连接结构可以根据用户的实际安装需求做定制化调整，比如改成键连接、胀套连接等不同的周向固定方式，适配不同直径的被测轴系，中间的信号处理舱也可以根据防护等级需求调整密封结构，满足高粉尘、高湿度的特殊工业场景使用要求。
