电力机车车顶受电弓结构设计

该受电弓结构应用于电力牵引轨道交通场景，是电力机车、动车组从架空接触网获取电能的核心车顶部件，承担着将接触网高压电能传导至车载供电系统的关键作用，直接决定列车运行过程中的供电稳定性与行车安全。在实际线路运行中，受电弓需要在不同车速、不同接触网张力、不同气象环境下保持稳定的受流状态，既要保证滑板与接触线的接触压力处于合理区间，避免压力过大加剧磨耗、压力过小产生离线拉弧，也要适应接触网的高度变化与线路起伏带来的位置偏移。

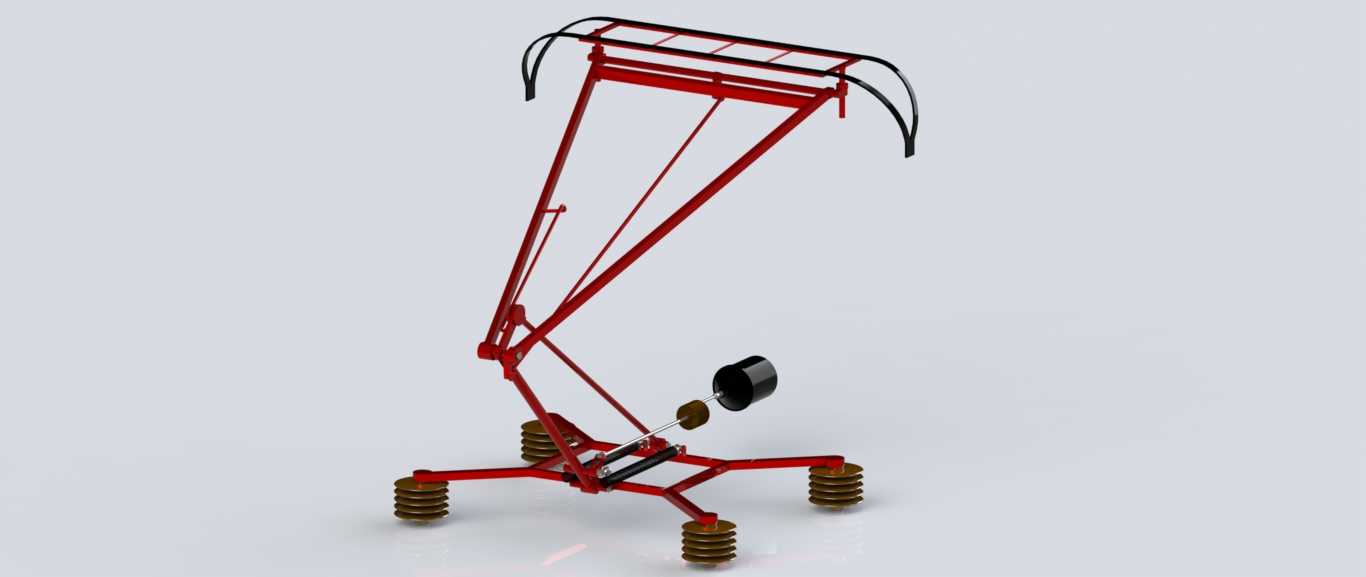

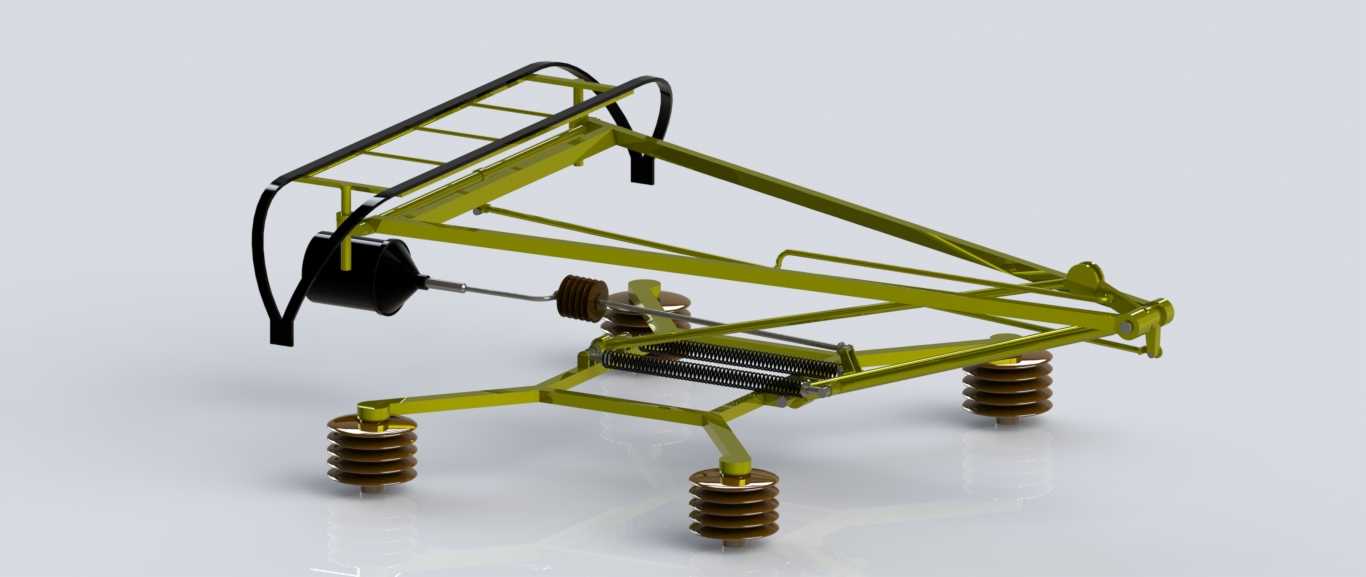

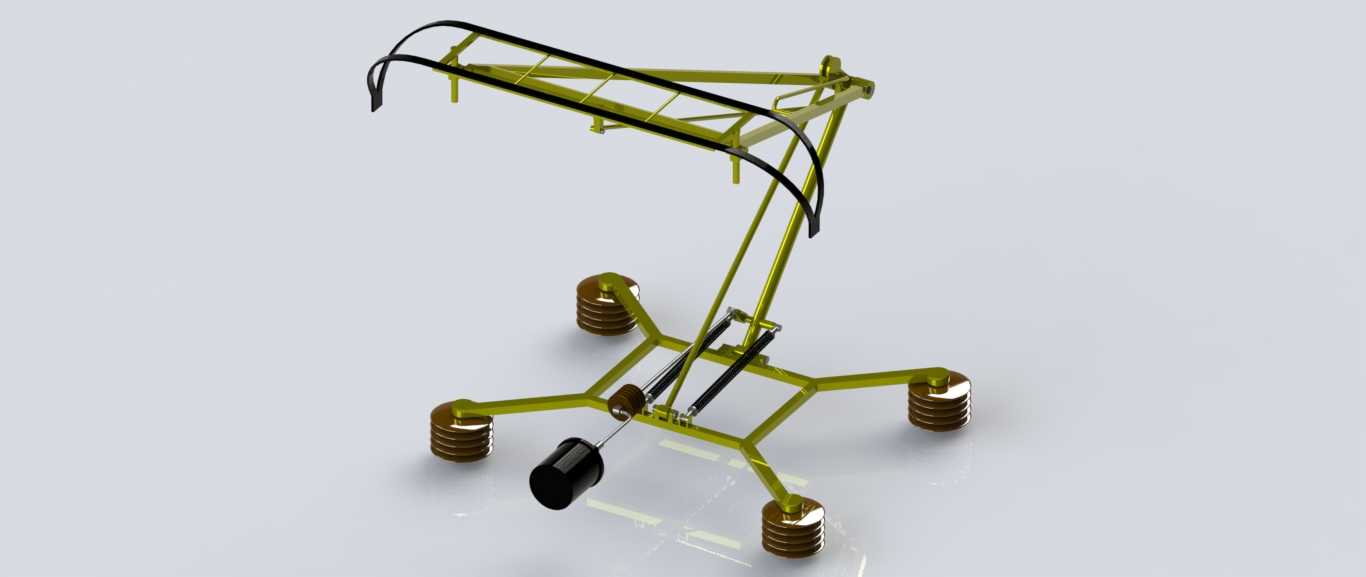

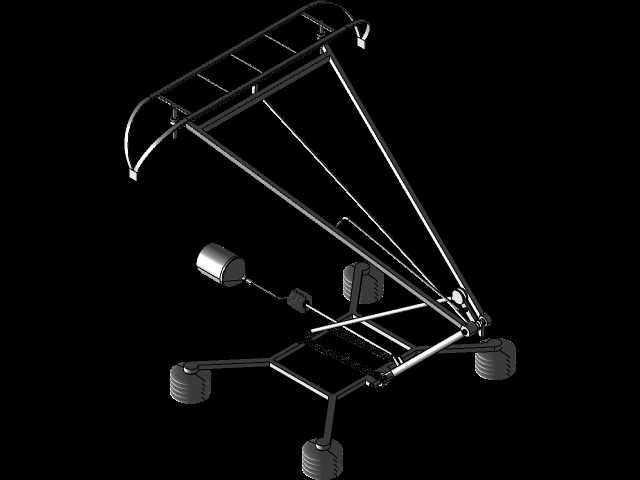

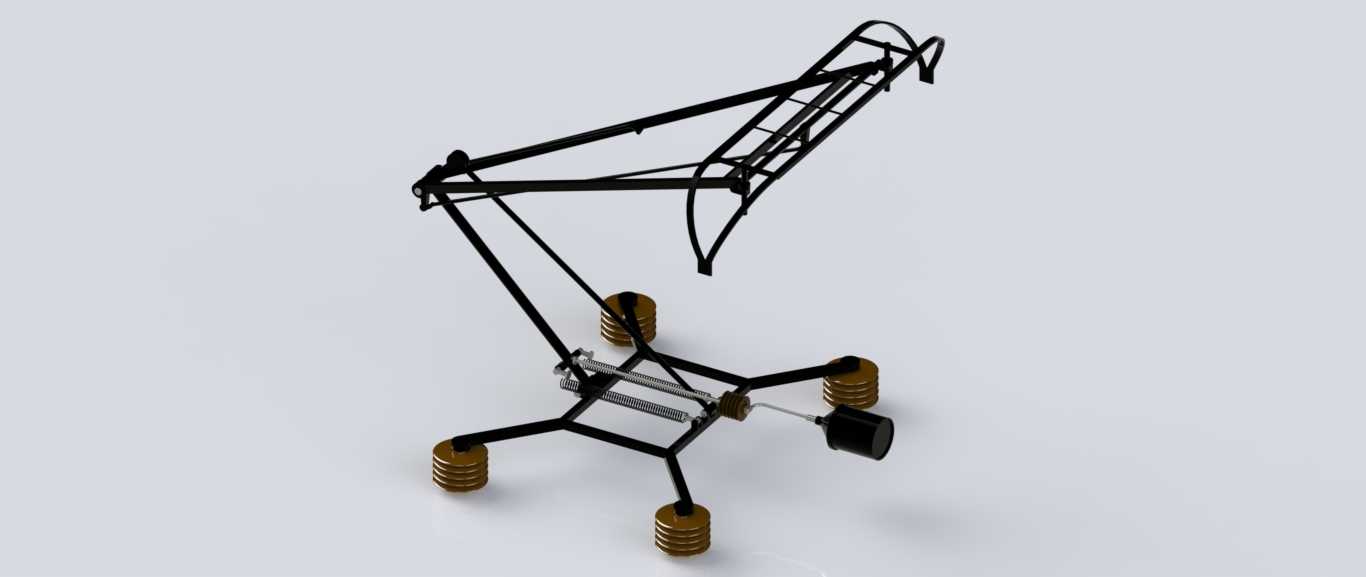

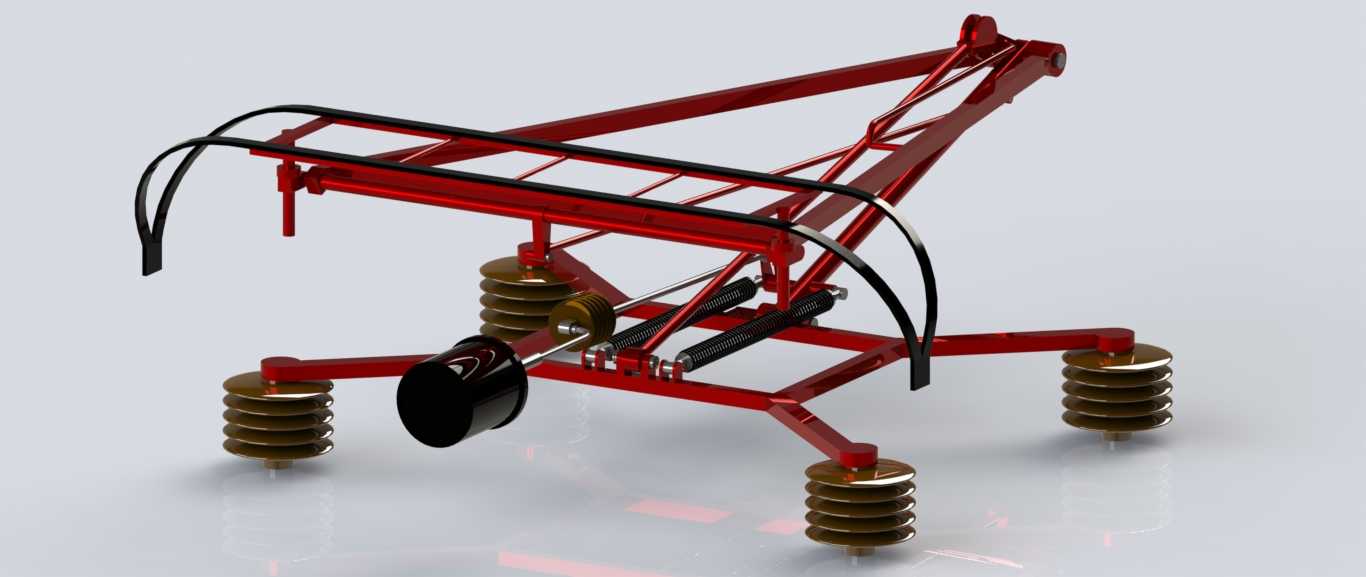

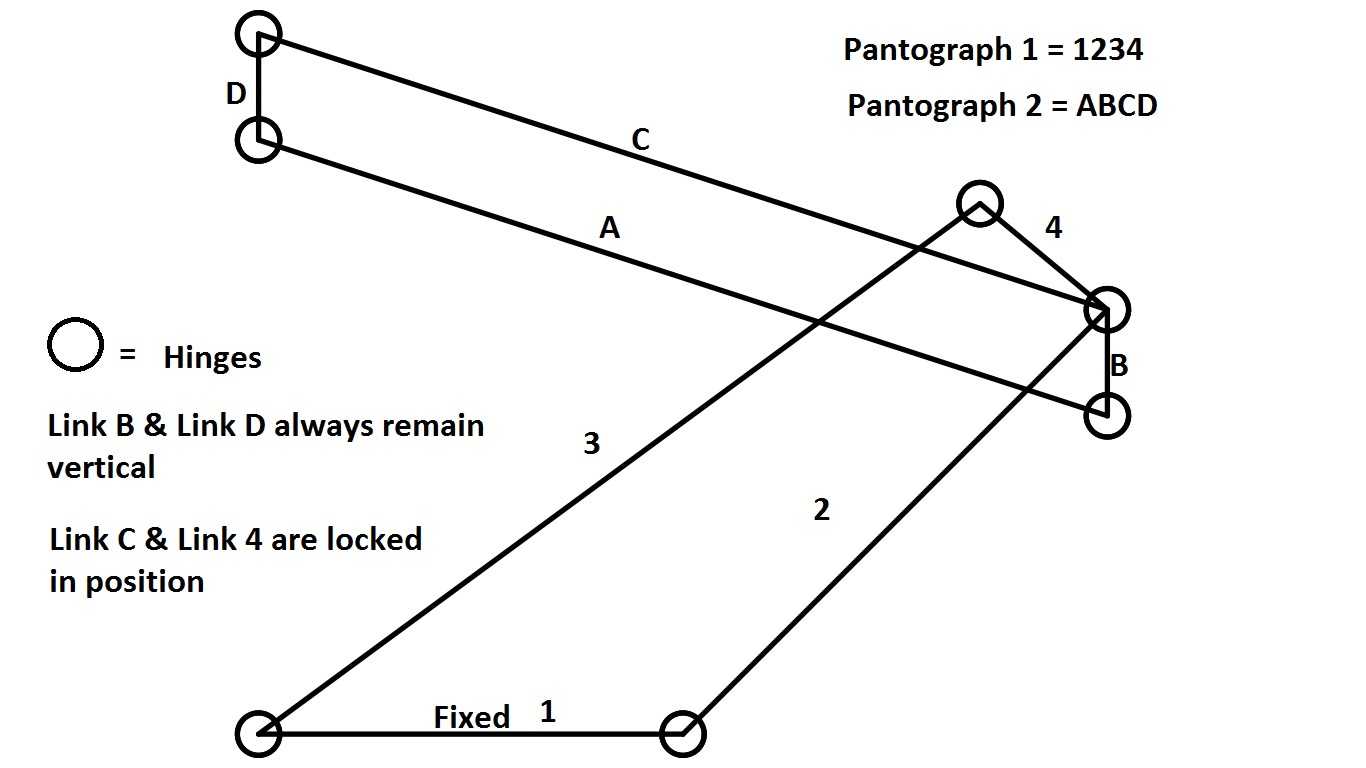

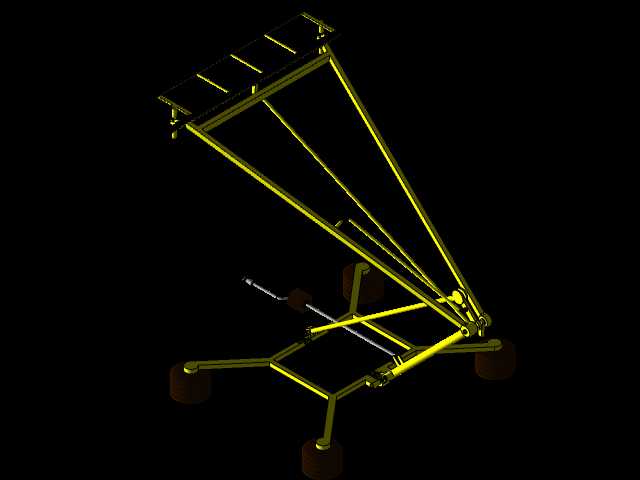

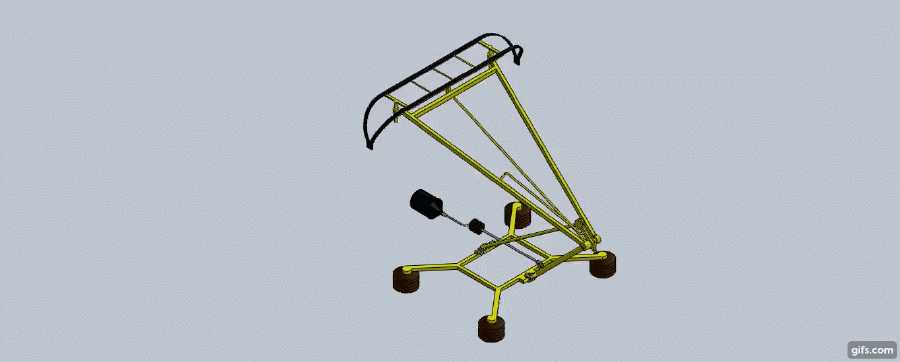

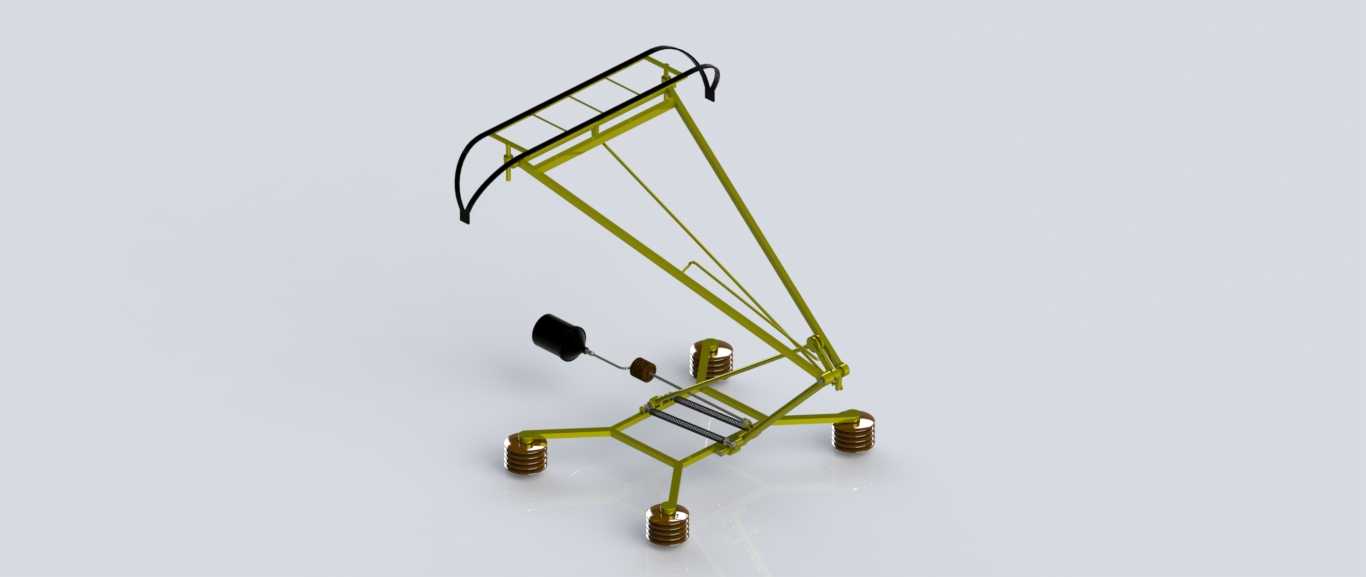

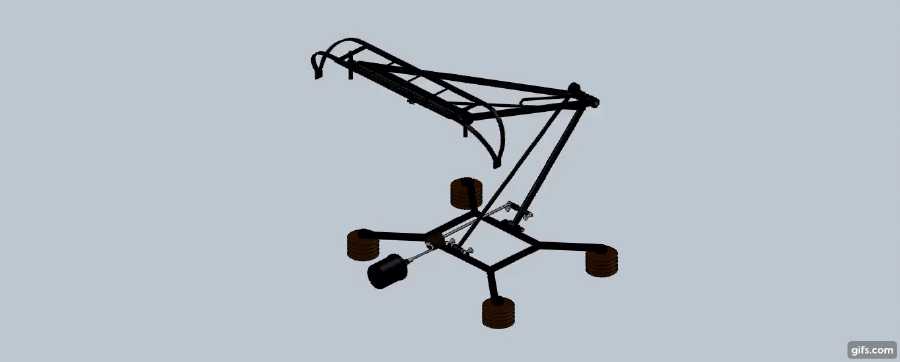

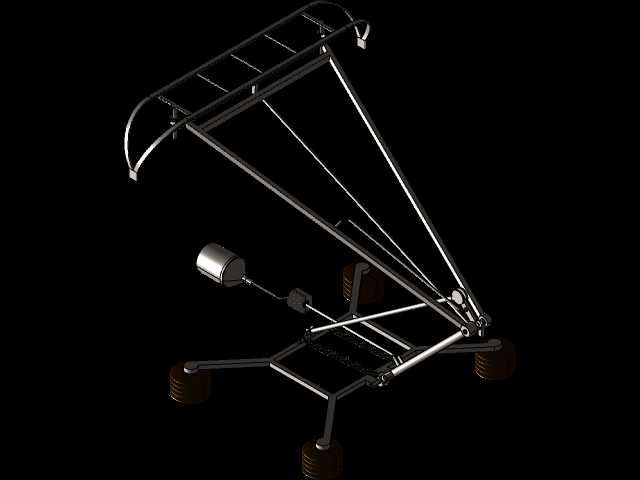

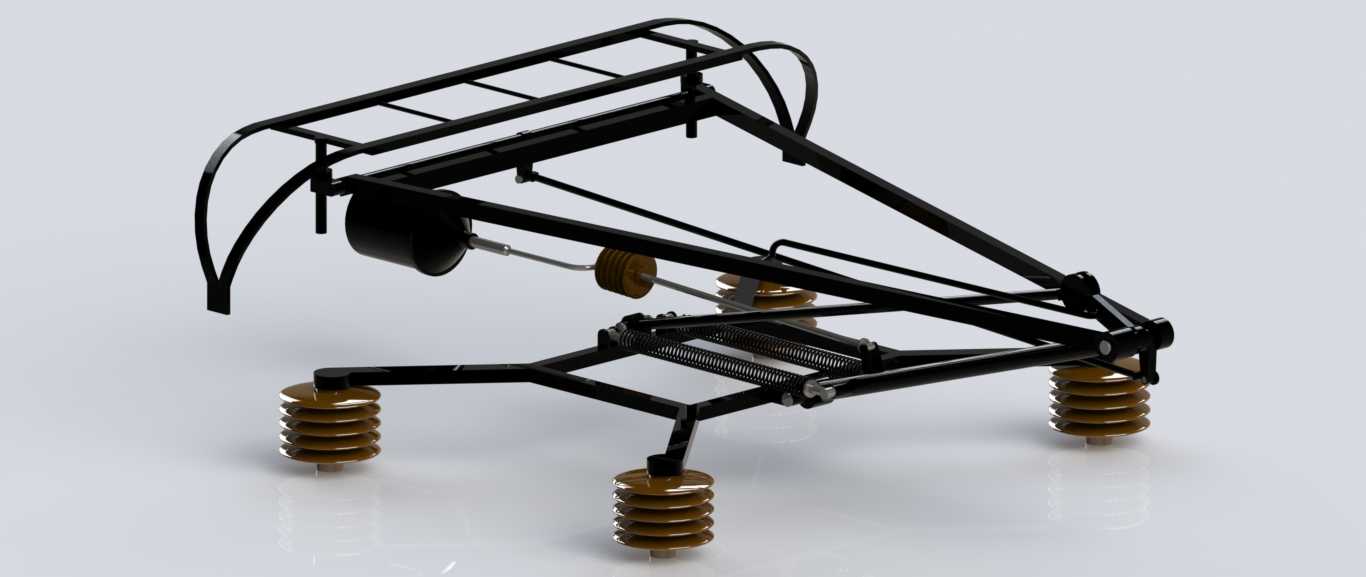

从功能特性来看，该结构采用双臂式菱形铰接框架设计，底部设置四个带绝缘伞裙的支撑绝缘子，实现带电主体结构与车顶金属基体的可靠电气隔离，满足高压工况下的绝缘爬距要求；上部设置带导流结构的滑板安装托架，用于搭载碳滑板与接触线直接接触，框架铰接位置设置弹性缓冲结构，可在运行过程中吸收接触网的振动冲击，维持接触压力的动态稳定。侧部配置的驱动气缸可实现受电弓的升弓与降弓动作，配合阻尼结构控制升降过程的速度，避免动作过快产生冲击损伤部件。

设计思路上，该结构优先保障受流过程的动态跟随性，框架杆件采用轻量化桁架式布局，在保证整体结构强度的前提下降低运动部分的质量，提升对接触网波动的响应速度；铰接点的转动副预留合理配合间隙，避免卡滞影响升降动作与跟随性能；绝缘子的排布充分考虑车顶安装空间与电气安全距离，伞裙结构可在雨雪、沙尘环境下保持绝缘性能，避免污闪故障。需要注意的是，该结构为原理性设计方案，外形与尺寸参考铁路相关标准的通用要求设定，未针对特定车型做安装适配，实际装车应用时需要根据具体车型的车顶安装接口、接触网高度范围、运行车速等级调整杆件长度、铰接点位置、弹性元件参数与绝缘子高度，确保升弓后的工作高度范围匹配线路接触网的高度区间，底部安装孔位与车顶基座完全契合，带电部分与车顶其他设备的安全距离满足高压电气规范要求。装配结构中预留了弹簧等缓冲元件的安装位置，可根据实际受流需求配置对应刚度的弹性元件，实现不同工况下的接触压力匹配。
