Smd EVM3E 3mm方形微调电位器结构设计

这款Smd EVM3E 3mm方形微调电位器，是面向高密度表面贴装电子电路场景开发的小型可调阻性元件，广泛应用在消费电子、工业控制板卡、通讯终端设备、便携医疗电子、车载小信号调理模块等需要对电路参数进行精准微调的场景中，主要承担电路分压校准、信号增益微调、基准电压调整、偏置电流匹配的作用，能够在产品生产调试阶段完成参数校准，也可在设备运维过程中实现参数补偿修正，解决电子元器件离散性带来的电路参数偏差问题，保障电路工作在预设的最优性能区间。

从功能特性来看，该电位器采用顶部十字调节结构，调节端与元件本体同轴设置，调试人员可使用标准十字螺丝刀直接从元件顶部完成阻值调整，调节过程阻尼均匀，阻值随调节角度线性变化，无跳变、卡顿问题，调整到位后具备足够的自锁保持力，可抵御常规工况下的振动、温度循环带来的阻值漂移，保障参数长期稳定性。元件采用贴片式封装设计，无需预留插件安装的过孔空间，能够适配回流焊、波峰焊等主流SMT生产工艺，可大幅提升电路板组装的生产效率，适配自动化产线的批量贴装需求。

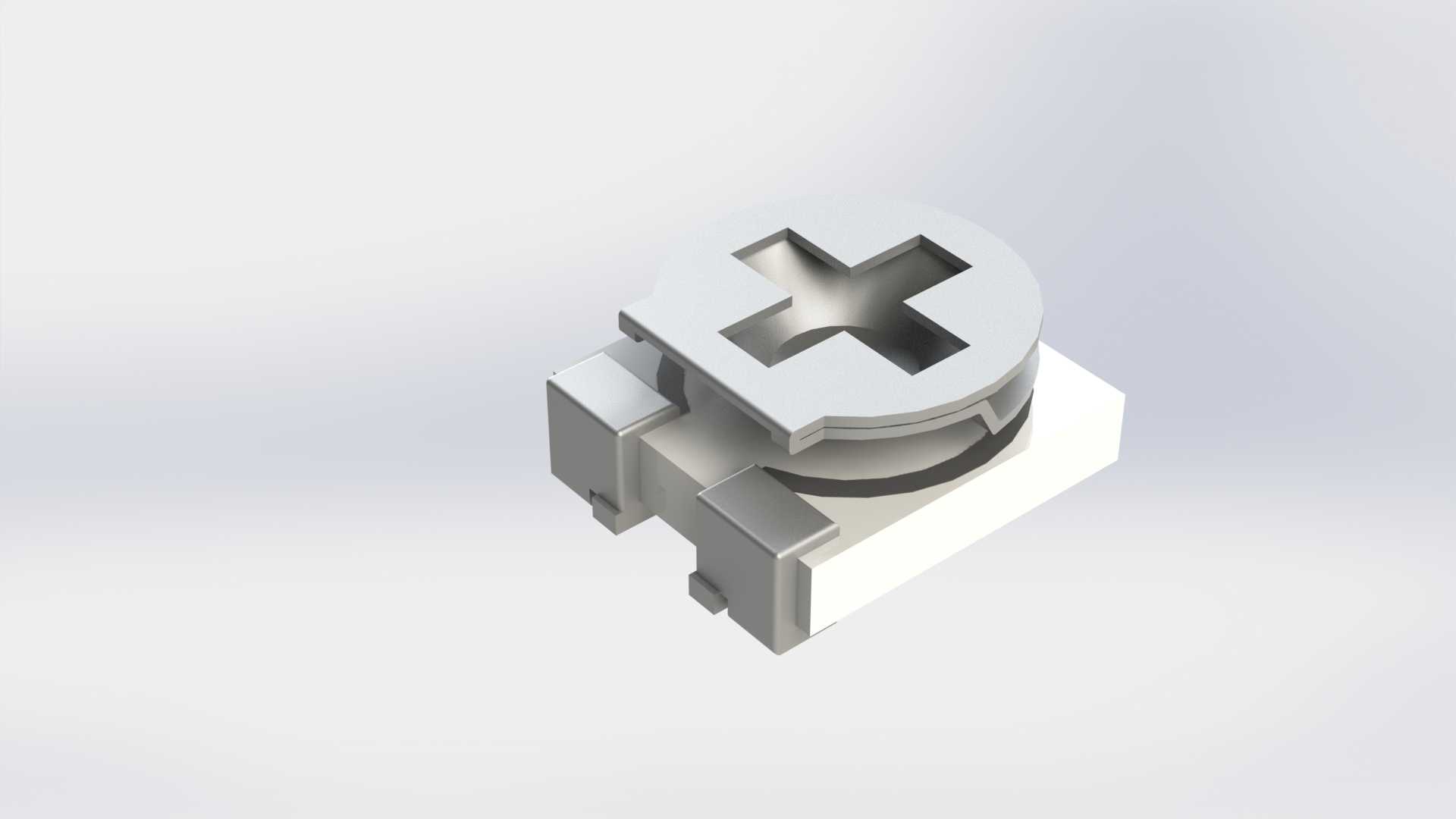

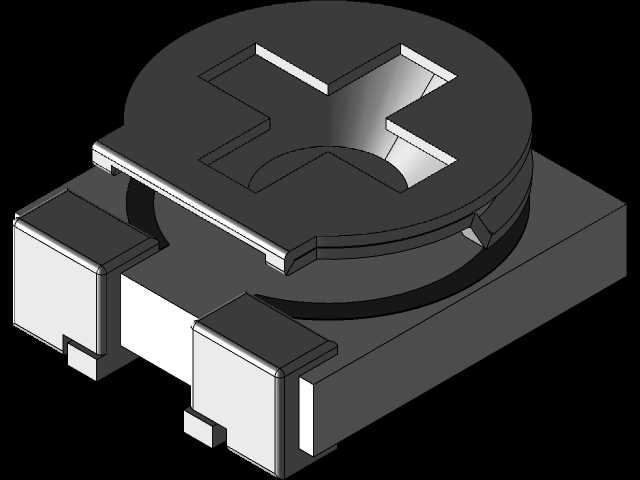

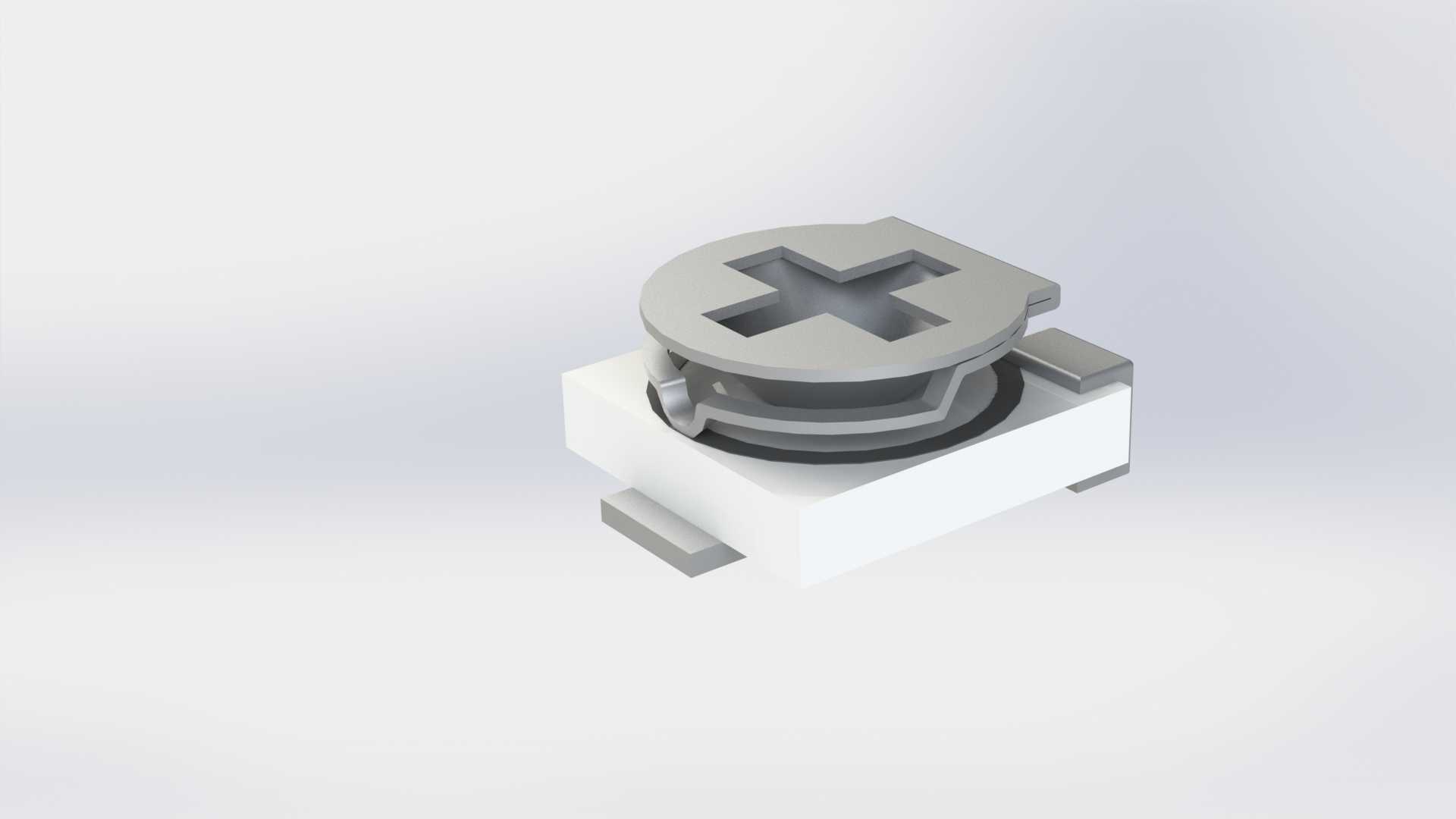

在设计思路上，这款电位器围绕小型化、高可靠性、易装配的核心需求展开，整体采用方形基座搭配金属调节转盘的结构，基座选用耐高温、绝缘性能优异的工程陶瓷基材，既能够承受SMT焊接过程中的高温冲击，避免焊接过程中基材变形、绝缘性能下降，也能为内部阻性碳膜、金属接触弹片提供稳定的支撑基准。金属调节转盘采用镀镍合金材质，表面做钝化防锈处理，既具备足够的结构强度，避免调节过程中出现滑牙、变形问题，也能在长期使用中抵御氧化腐蚀，保障调节接触的可靠性。内部接触弹片采用高弹性贵金属合金材质，接触压力设计在合理区间，既保证调节过程中接触电阻稳定，也避免压力过大导致调节阻尼过高、阻性膜层过度磨损的问题，有效延长元件的调节使用寿命。

从外形尺寸与安装边界来看，该电位器整体外形为3mm边长的正方形，本体总高度控制在1.8mm以内，属于超小型表贴元件，安装时仅需在PCB上预留对应尺寸的焊盘，两个焊接引脚分别位于元件对角位置，焊盘尺寸设计兼容行业通用的3mm贴片电位器封装标准，可直接替换同规格其他品牌的同类型产品，无需修改PCB设计。元件安装后顶部调节面与PCB板面平行，调节操作空间仅需覆盖元件本体上方区域，不会占用周边元件的布局空间，能够帮助电路设计工程师在有限的板卡面积内完成更多功能模块的布局，大幅提升电路板的空间利用率，适配当下电子产品轻薄化、小型化的设计趋势。在安装边界设计上，元件本体底部做了平整化处理，与PCB板面贴合间隙控制在0.1mm以内，焊接时能够保证焊锡均匀浸润引脚，避免出现虚焊、立碑等SMT焊接缺陷，同时基座边缘做了微小的倒角处理，既方便贴片机吸嘴拾取定位，也能避免组装过程中边缘磕碰掉屑带来的电路短路风险。
