E25铁氧体B66208线圈成型机配套变压器

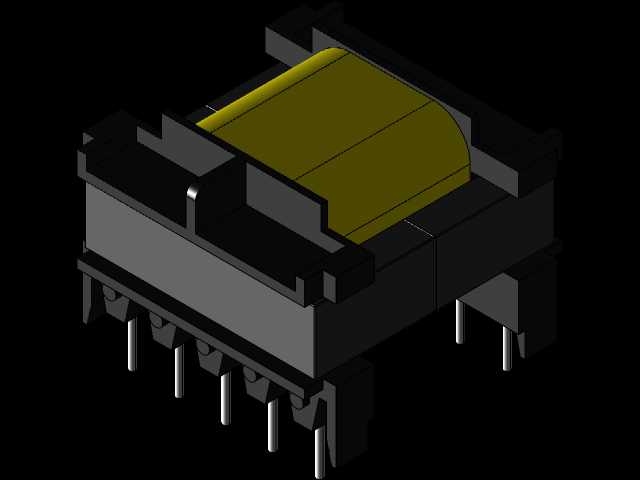

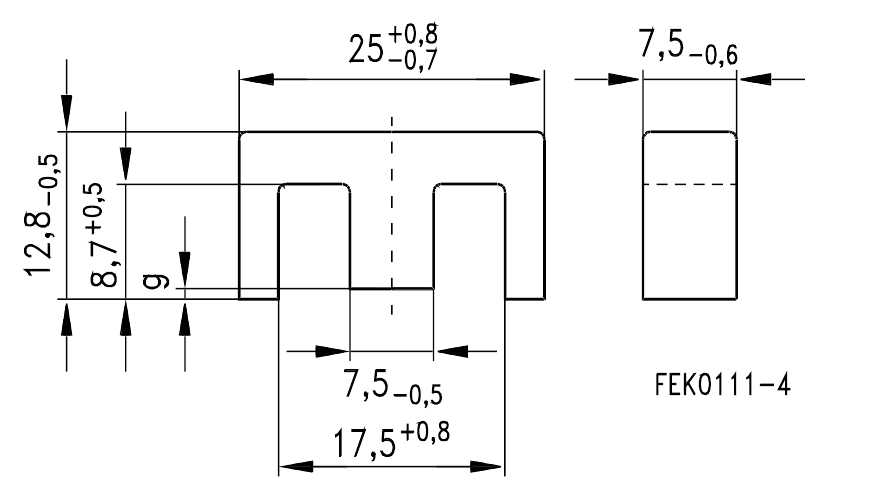

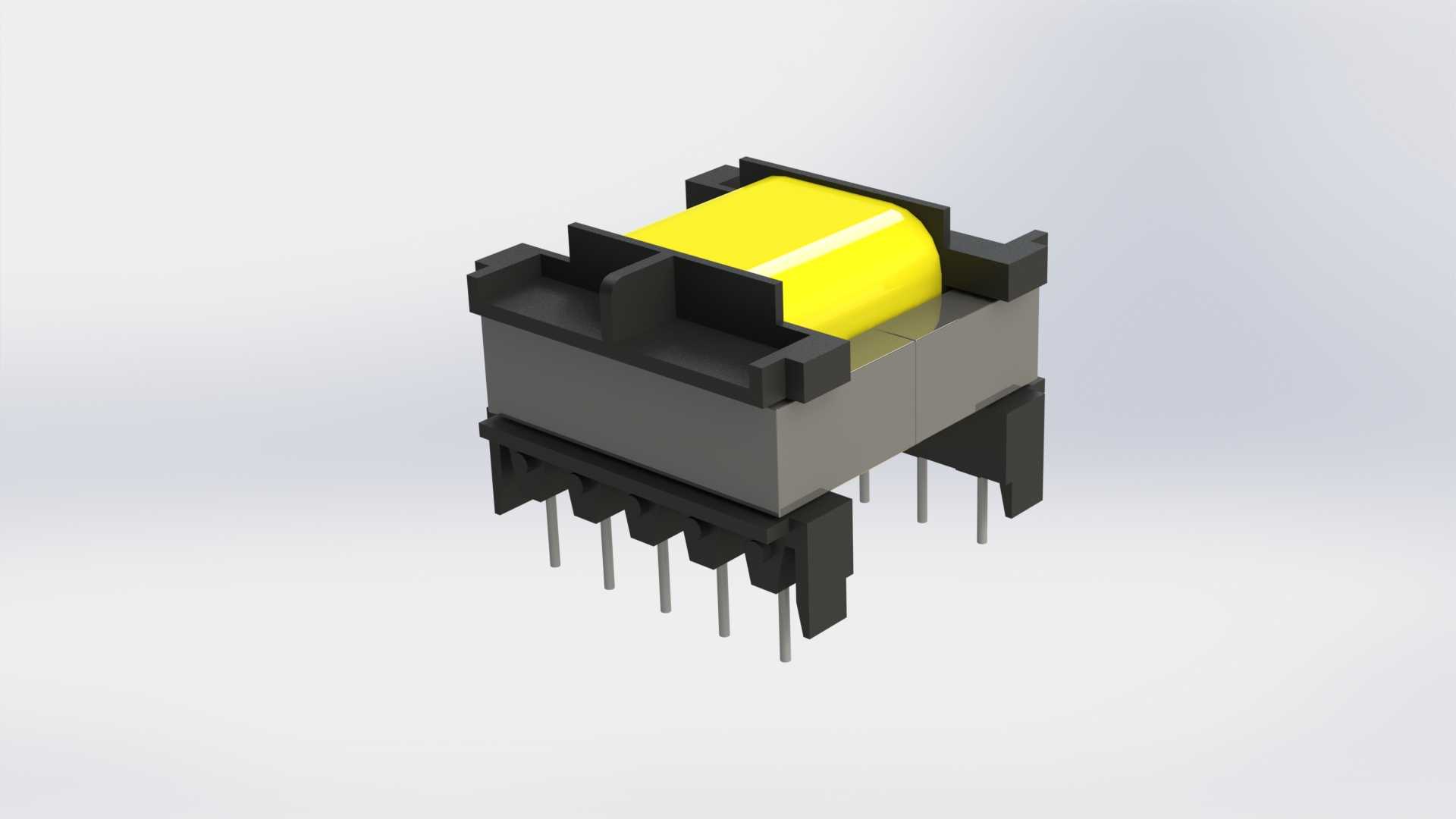

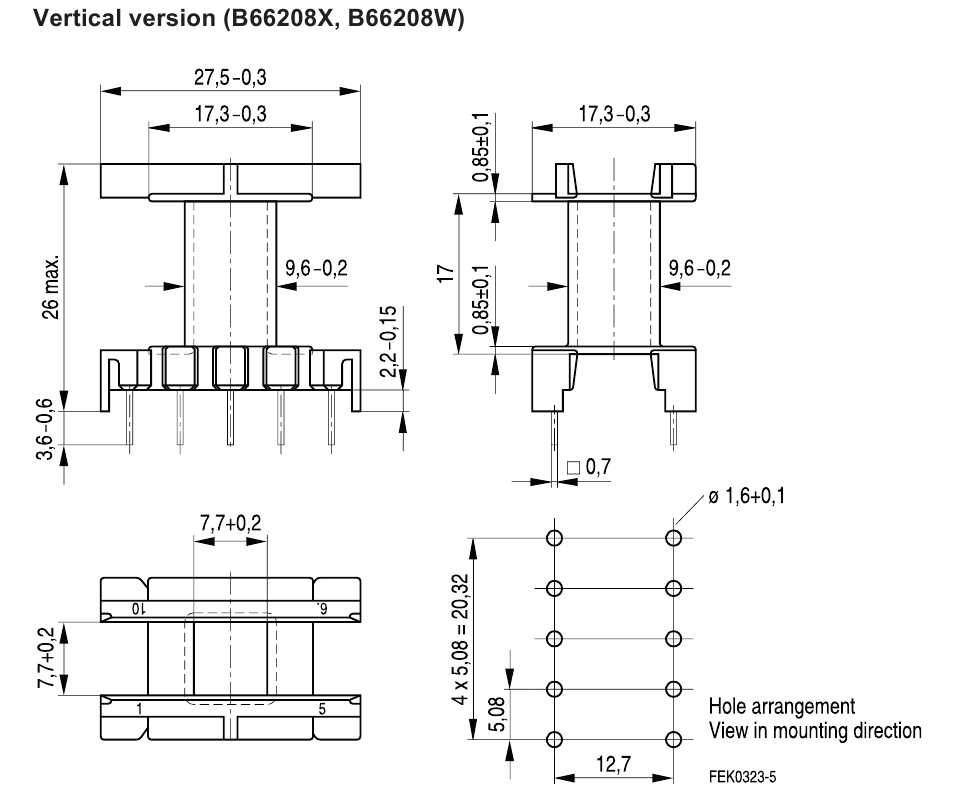

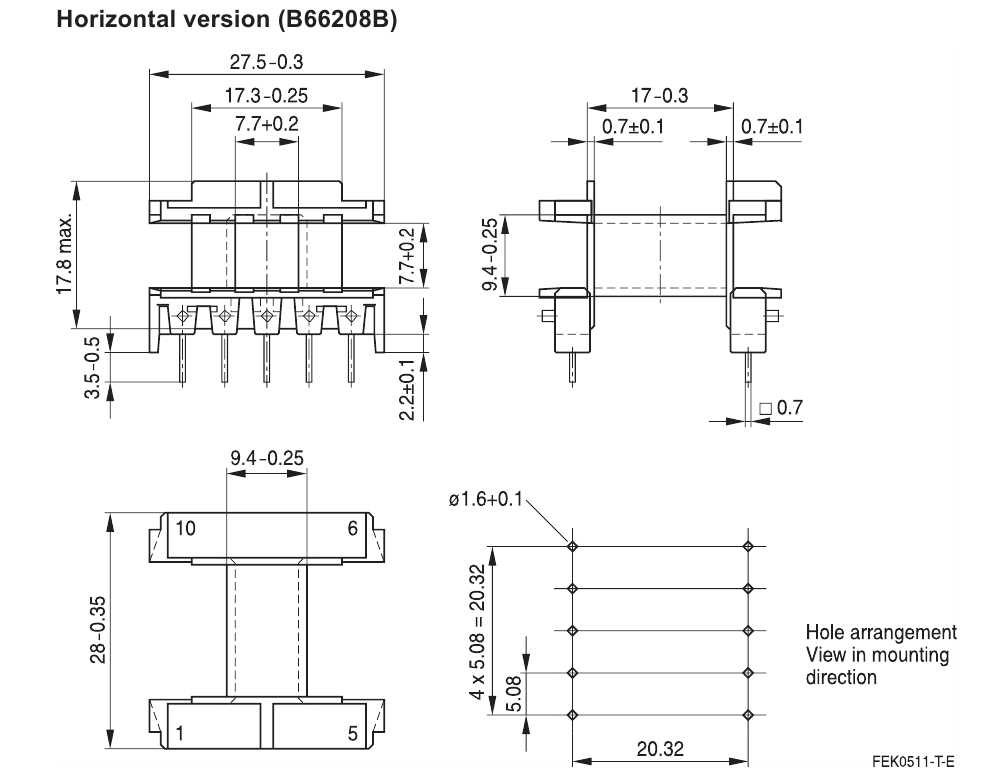

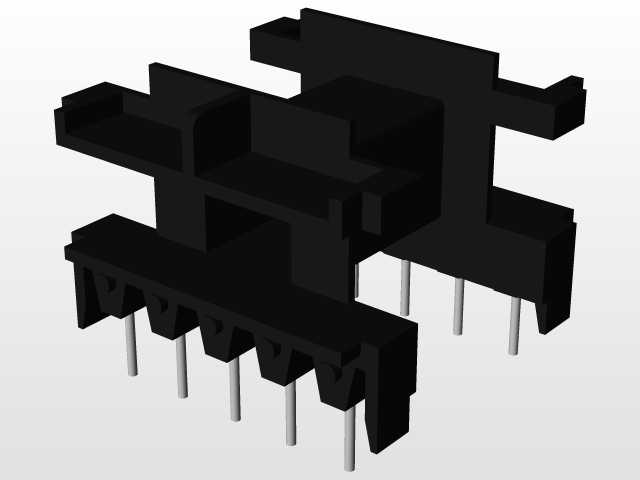

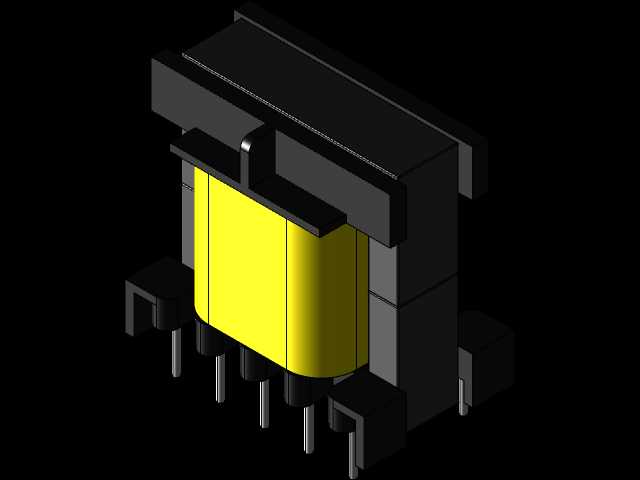

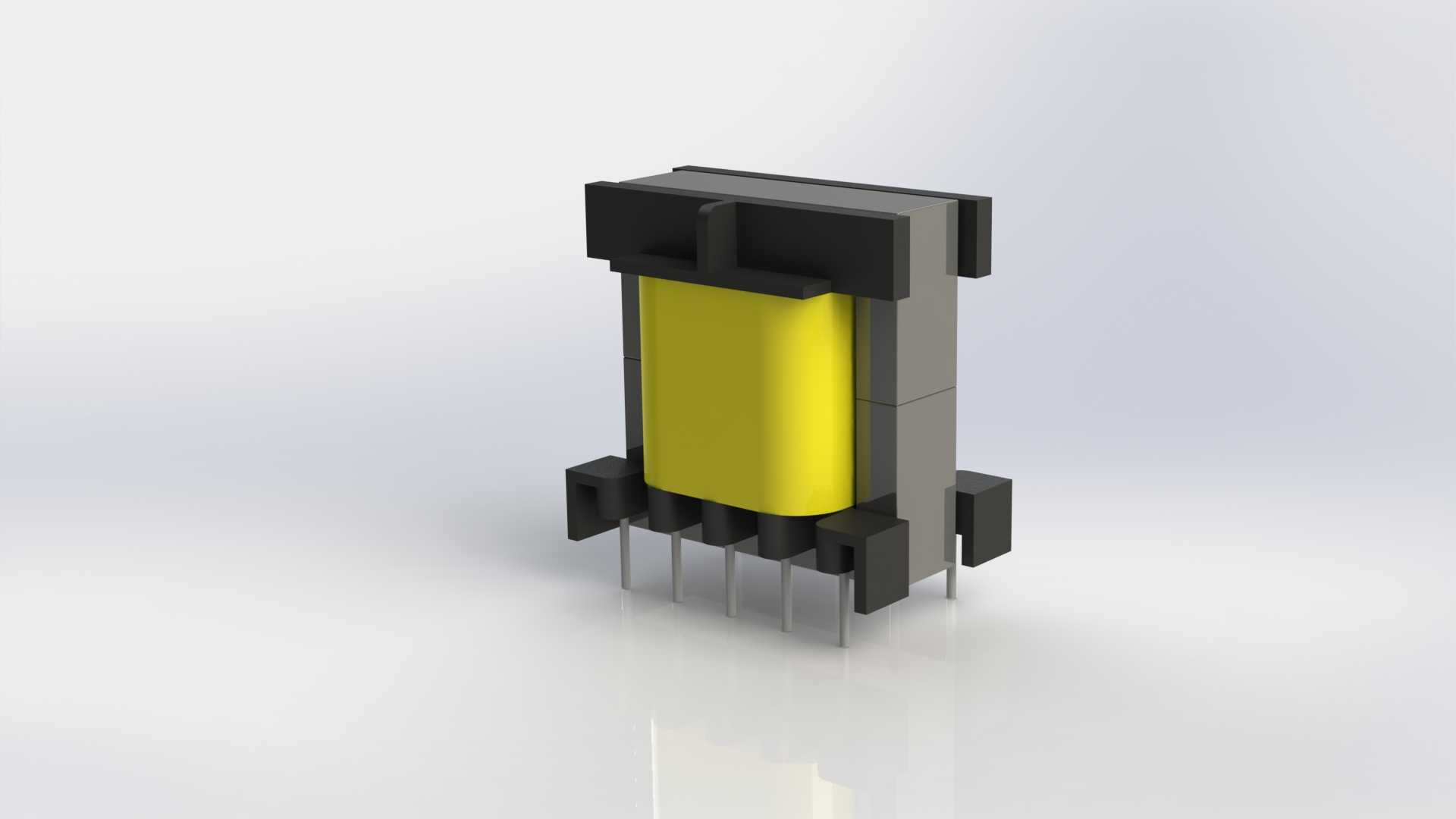

这款配套线圈成型设备使用的小型变压器，主要服务于低压电子控制回路的电能转换与信号隔离场景，常见于小型线圈绕制、成型类自动化设备的控制板供电环节，也可适配小功率开关电源、工控信号采样回路的隔离变压需求，在消费电子小电源、工业控制辅助供电、小型通讯设备供电模块中都有广泛的适配空间。产品采用E25规格铁氧体作为磁芯主体，这类磁芯在中高频工作区间拥有较低的磁滞损耗，能够适配几十kHz级别的开关电源工作频率，有效降低设备待机与工作状态下的磁芯发热，提升长期运行的稳定性。磁芯外部包裹的绝缘骨架采用耐高温工程塑料注塑成型，骨架上设置的多组挡墙结构能够将初级、次级绕组进行物理分隔，满足安规要求的爬电距离，避免绕组间击穿风险，同时骨架上预留的绕线槽位能够精准控制各绕组的排线空间，保证绕组匝数精度与层间绝缘距离。产品底部采用直插式引脚设计，引脚采用镀锡铜质插针，插针与骨架采用过盈压合固定，能够耐受波峰焊、回流焊的高温冲击，不会出现引脚松脱、移位问题，插针的排布间距符合常规PCB板的孔位设计规范，能够直接适配通用控制板的安装孔位，无需额外定制转接板。设计过程中优先考虑了量产装配的便利性，磁芯与骨架采用卡扣式固定结构，配合磁芯接触面的气隙控制，能够精准控制产品的电感量公差，避免批量生产中参数离散性过大的问题；磁芯外部的黄色绝缘包覆层采用阻燃绝缘胶带缠绕，既能够固定磁芯拼接位置，也能提供额外的外层绝缘防护，避免外部金属部件触碰磁芯造成短路风险。产品的整体外形方正，安装边界清晰，引脚伸出长度统一，在PCB板上占用的安装空间紧凑，能够适配设备内部狭小的安装空间，同时产品的重量分布均匀，插装后不会出现偏斜问题，能够满足自动化插件设备的装配要求，大幅提升生产线的装配效率。在实际使用中，这款变压器能够实现输入输出侧的电气隔离，将高压侧的控制回路与低压侧的采样、驱动回路进行有效分隔，避免强电串入低压回路造成元器件损坏，同时能够根据绕组匝数比的不同，实现不同电压等级的转换，为控制板上的芯片、继电器、传感器等部件提供匹配的供电电压，保证整套线圈成型设备的控制回路稳定运行。
