螺旋叶片式垂直轴风力发电装置结构设计

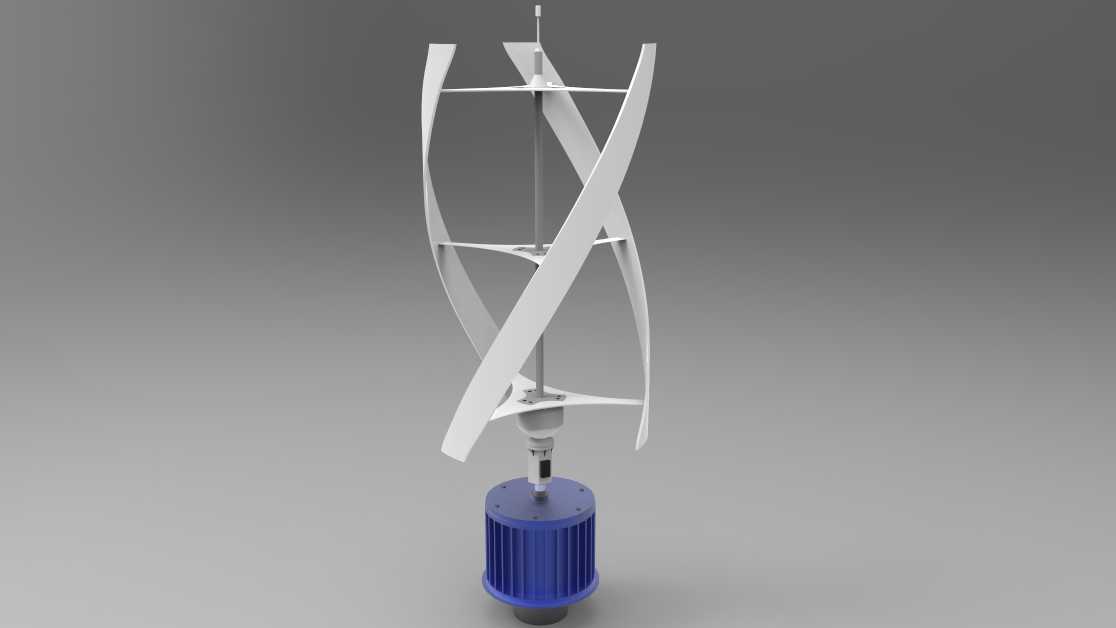

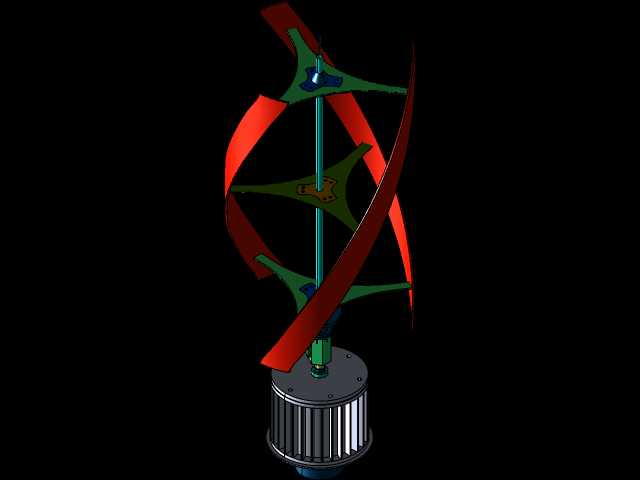

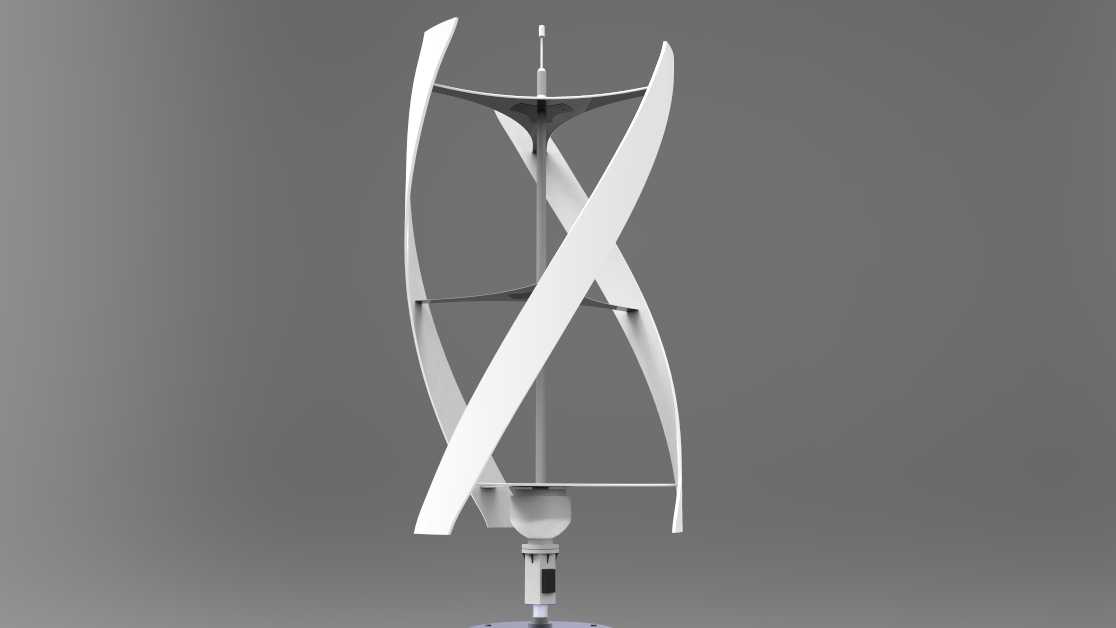

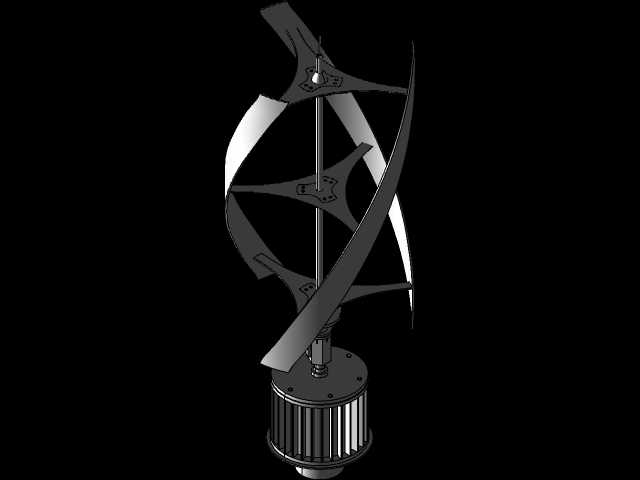

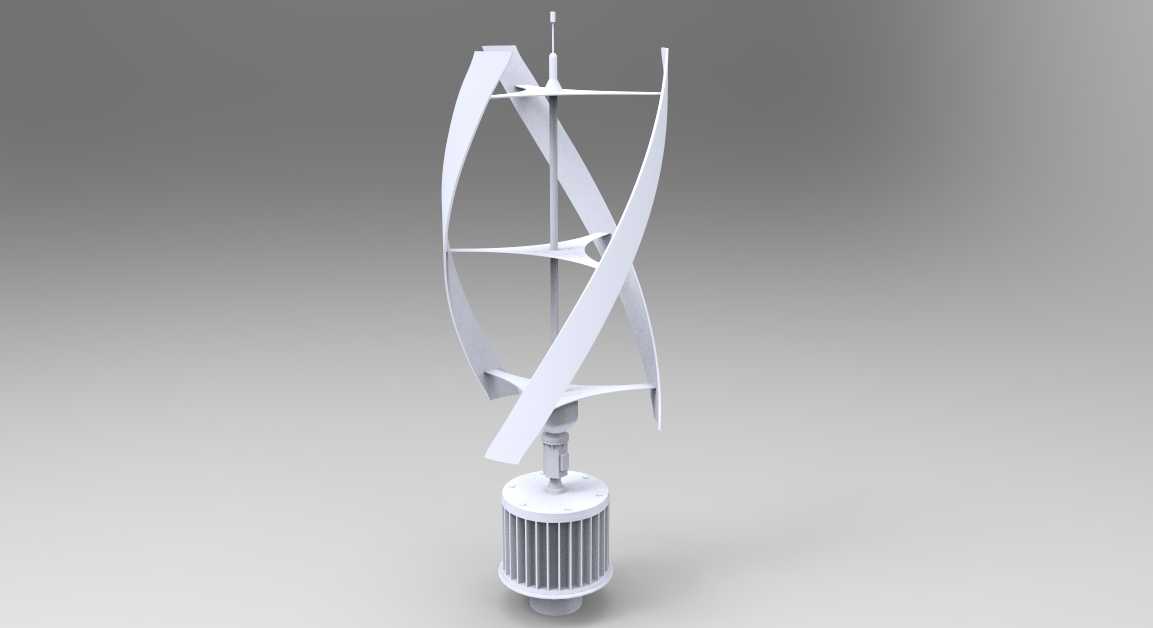

这款垂直轴风力发电装置主要面向分布式离网供电场景，可广泛部署在城市楼宇顶部、山区村落供电站点、牧区散户供电点位、海岛独立供电系统、通信基站备用供电单元、风光互补路灯配套供电模块等场景，无需搭建高耸的塔架与复杂的风向追踪机构，适配风向多变、紊流较多的近地面风能利用环境，能够在低风速区间启动捕获风能，为各类离网用电场景提供稳定的清洁电力供给。设备核心功能是将不同方向的来流风能转化为旋转机械能，再通过配套的发电模块转化为可直接使用或存储的电能，区别于传统水平轴风机的结构逻辑，该装置的主转轴采用垂直布置方案，发电核心组件与传动结构全部集成在装置底部基座位置，日常运维无需高空作业，仅需在地面即可完成部件检修、损耗件更换等操作，大幅降低全生命周期的运维成本与作业风险。在功能特性设计上，这款装置采用了螺旋扭曲的交叉叶片构型，叶片沿垂直轴方向做连续的螺旋扭转设计，能够让叶片在旋转的任意角度都保持稳定的受风受力面，有效解决了早期垂直轴风机旋转过程中扭矩波动大、叶片承受交变弯矩过大的问题，运行过程中扭矩输出更平顺，既降低了结构件的疲劳损耗，也减少了运行过程中的振动与噪音，更适合靠近人居场景的部署需求。同时该结构无需配置风向感应部件与对风转向机构，无论来风来自哪个方向，叶片都可以正常捕获风能驱动转轴旋转，省去了对风结构的成本与故障点，提升了复杂风况下的运行可靠性。在设计思路层面，叶片采用大长宽比的流线型曲面构型，曲面弧度经过气动优化，能够在降低叶片自身风阻的同时最大化风能捕获效率，叶片之间通过多层横向支撑辐条与中心转轴连接，既保证了长叶片的结构刚度，避免高速旋转下叶片出现形变震颤，也控制了整体结构的重量，降低了启动所需的最小风速阈值。中心转轴采用分段式装配设计，底部直接连接基座内的传动与发电单元，传动路径短，机械传动损耗更低。在安装边界与尺寸适配方面，装置整体为立式柱状结构，水平方向的投影占地面积小，安装时仅需在部署点位浇筑匹配承重的混凝土基座，将底部法兰与基座固定即可完成主体安装，无需额外搭建侧向支撑结构，对安装空间的水平尺寸要求低，适合在空间局促的屋顶、杆塔顶部等点位部署。叶片外缘的旋转半径控制在合理区间，运行过程中不会超出预设的安全边界，配合外围可选装的防护护网，可避免飞鸟、杂物误入旋转区域引发设备故障，适配各类对安全间距有要求的部署场景。
