小型垂直轴风力涡轮发电装置结构

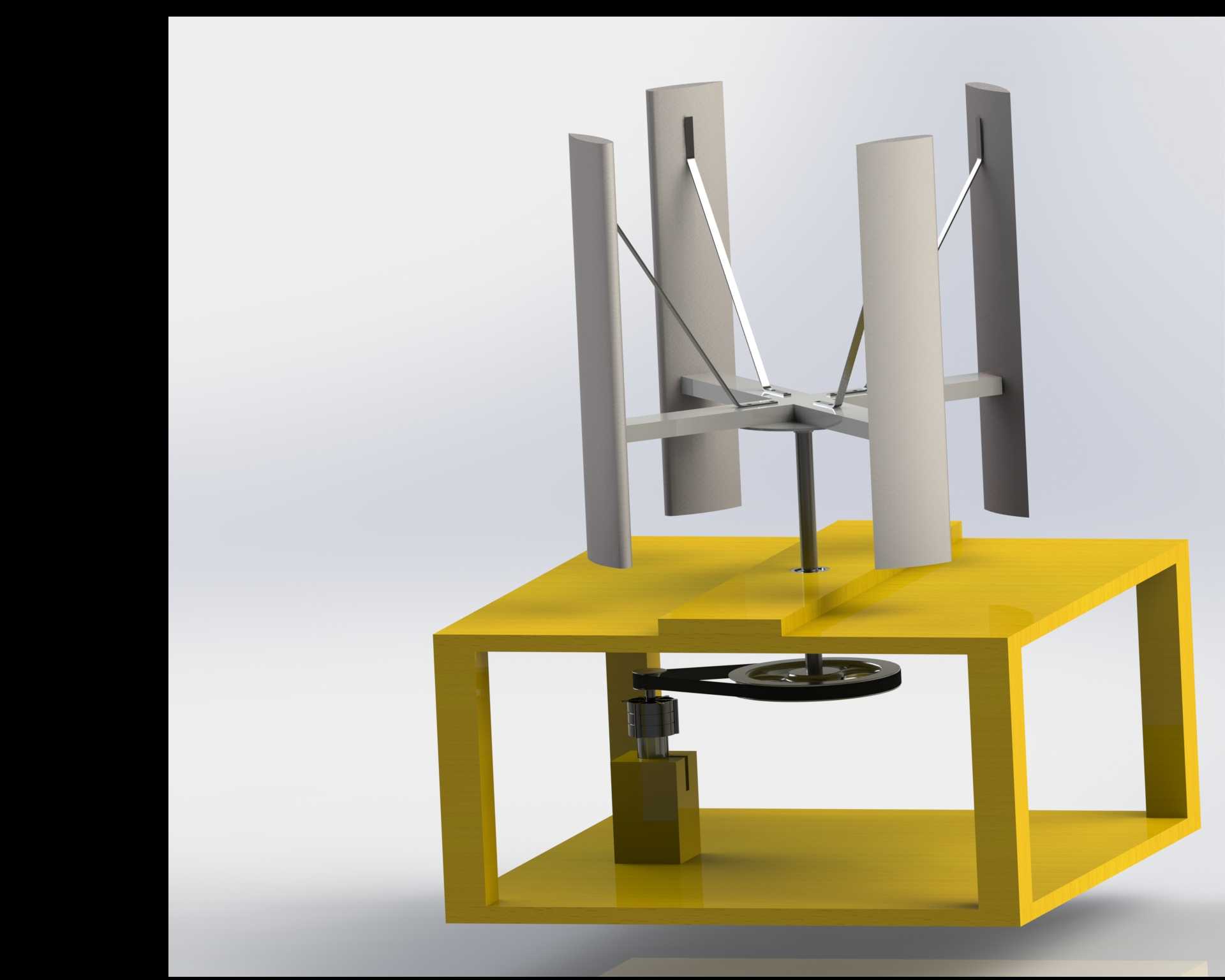

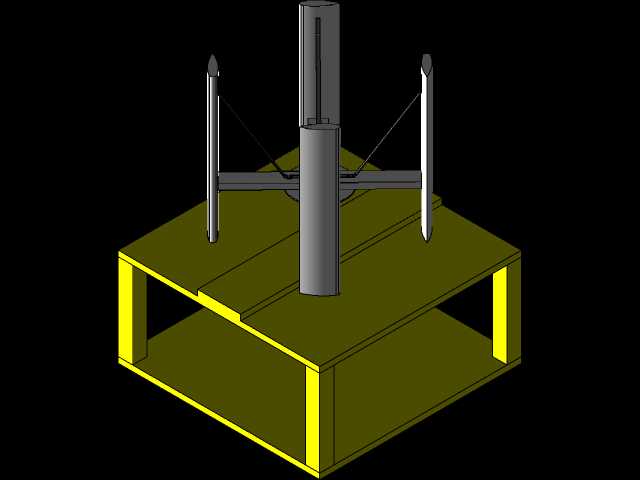

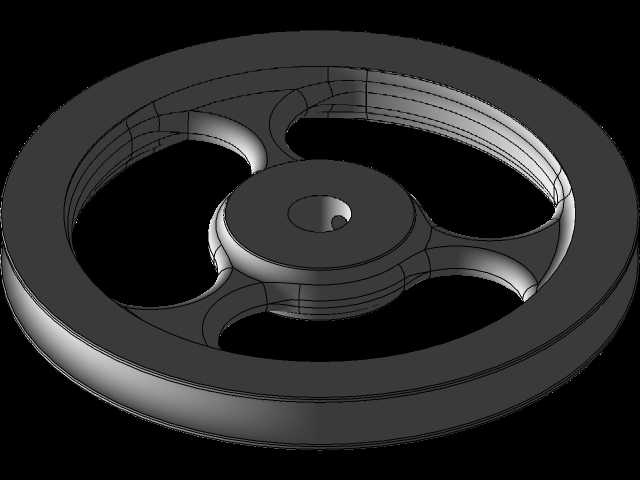

这款小型垂直轴风力涡轮装置，主要面向分布式离网供电场景设计，可适配户外露营临时供电、偏远山区散户家用补能、户外监测设备独立供电、庭院景观式微发电等多种应用场景，相比传统水平轴风机，它无需对风机构，在风向多变的近地面区域也能稳定捕获风能，不会因为风向频繁变化出现启动卡顿、输出功率波动过大的问题。装置整体采用上下双层框架承载结构，下层黄色框架作为整机的安装基座，预留了发电机安装位与传动结构布置空间，框架采用镂空式方架设计，既能够保证整体结构刚度，减少不必要的材料消耗，也能为内部传动部件预留足够的检修操作空间，基座底部预留标准安装孔位，可直接固定在水泥基座、金属支架或者屋顶平台上，安装边界要求低，不需要搭建高耸的塔架，在离地2-5米的高度即可正常工作。上层的风轮采用四片对称式垂直叶片布局，叶片通过斜向支撑杆与中心转轴连接，每片叶片的翼型经过优化，在低风速条件下也能获得足够的启动力矩，微风状态下即可带动转轴转动，不会出现传统风机低风速下无法启动的问题；叶片采用对称平直结构，加工难度低，后期维护更换成本低廉，不管是正向还是反向来风都能产生同向转动力矩，适配复杂多变的城市近地面、山地林间的乱流风况。中心转轴向下延伸进入下层框架内部，通过带传动结构与下方的发电模块连接，传动结构做了简化设计，没有多余的变速齿轮组，既降低了传动过程中的机械损耗，也减少了运行过程中的机械噪音，不会对周边环境产生噪声干扰。整体设计思路偏向实用化、轻量化，没有冗余的装饰结构，所有部件都服务于风能捕获、动力传递、电力转换的核心功能，整机外形尺寸紧凑，不需要占用大面积安装空间，既可以作为独立的微发电单元使用，也可以多台组合排布组成小型微电网供电阵列，适配不同规模的用电需求；框架边角做了圆弧过渡处理，没有尖锐外凸结构，安装在人员活动区域也能避免磕碰风险，叶片转动范围完全控制在基座框架的垂直投影区域内，不会出现叶片外扫带来的安全隐患。
