8.5kVA三相干式变压器结构设计

这款8.5kVA容量的三相干式变压器，主要面向工业低压配电场景设计，可广泛应用于机床设备配套、自动化生产线供电、工业控制柜内部电压转换、中小型机电设备的电压适配场景，能够将输入的三相高压交流电转换为负载所需的额定工作电压，为后端用电设备提供稳定、安全的电能供给，同时具备电气隔离作用，可有效降低后端设备受电网浪涌、谐波干扰的影响，也能避免不同电位回路之间的电气串扰，保障设备运行的稳定性与操作人员的用电安全。

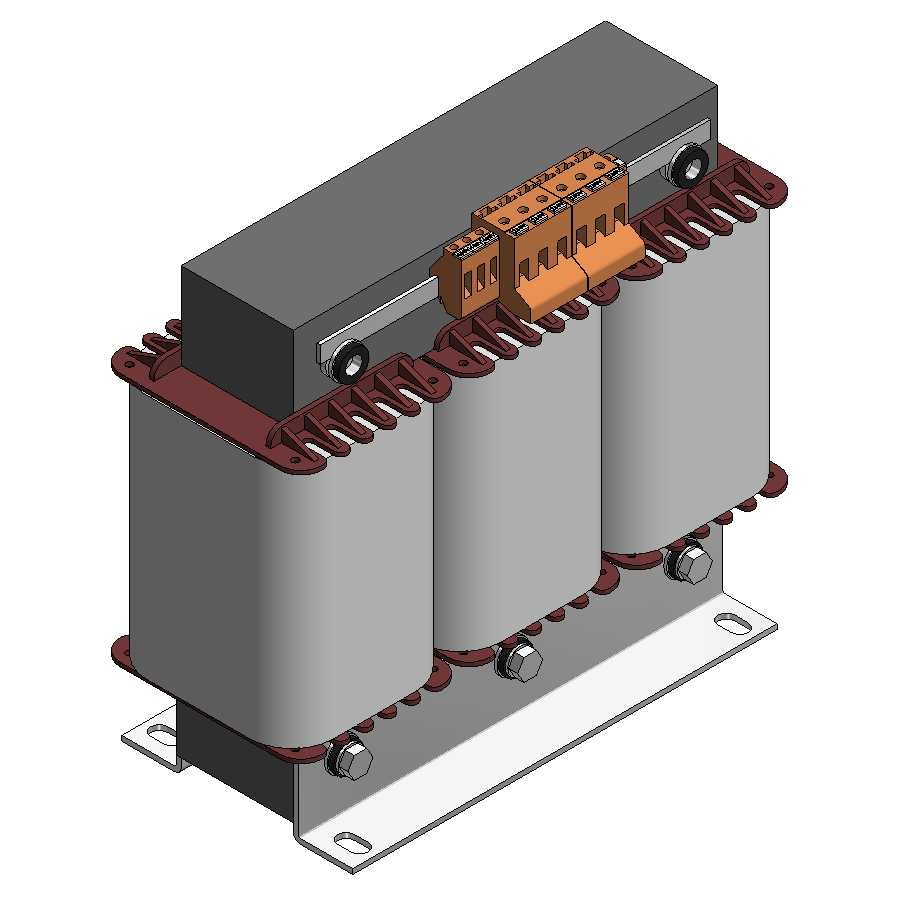

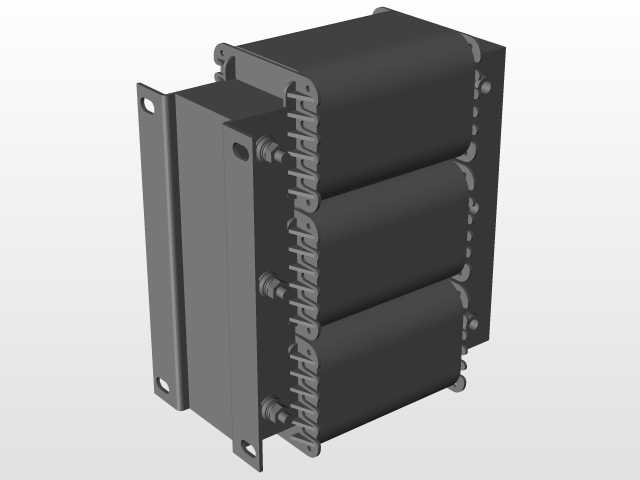

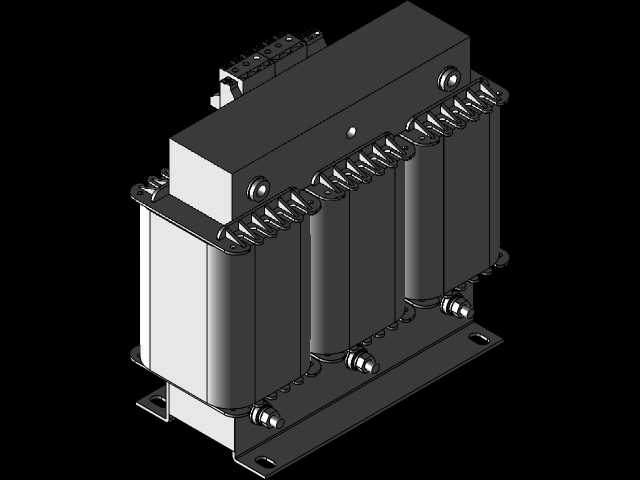

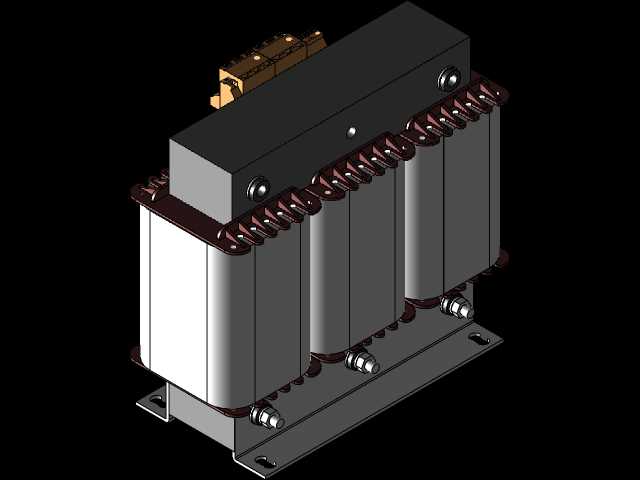

从功能特性来看，该变压器采用三相三柱式的经典铁芯结构，三个绕组独立排布，绕组外部采用高强度绝缘骨架与绝缘层包裹，端部设置了一体式的绝缘支撑压条，既可以固定绕组位置，避免运输、运行过程中绕组出现位移松动，也能增大绕组端部的爬电距离，提升设备的绝缘安全性能。顶部的接线端子排采用分相标识设计，不同相序的接线位清晰区分，接线端采用螺栓压接结构，可适配不同线径的动力线缆接入，接线操作便捷，接触可靠性强，能够长期承载额定工作电流不出现过热松动问题。底部采用一体式镀锌安装底板，底板上预留了标准化的长圆形安装孔，可适配不同规格的安装螺栓，安装时可根据现场安装位的孔距偏差灵活调整位置，降低现场安装的对位难度。

在设计思路上，这款模型完全遵循干式变压器的实际生产工艺逻辑构建，整体结构还原了真实产品的装配关系：铁芯与绕组之间设置了绝缘衬垫，绕组上下两端通过绝缘端夹与底部安装架、顶部压梁固定，顶部压梁通过横向拉杆与底部安装架锁紧，整体结构紧凑牢固，既控制了设备的整体外形尺寸，也保障了结构强度，能够耐受常规工业场景下的振动与冲击。外形尺寸方面，模型严格按照同容量干式变压器的实际尺寸比例构建，整体宽度适配标准电气柜的内部安装深度，高度方向预留了足够的接线操作空间，安装边界清晰，在做电气柜布局设计、生产线设备排布时，可直接将该模型导入装配环境，准确核算安装所需的空间尺寸，提前预留接线、散热所需的间隙，避免实际安装时出现空间干涉、接线操作空间不足的问题。设备整体外壳无额外密封罩结构，依靠空气自然对流散热，可满足常规工业环境下长期满载运行的散热需求，日常维护时仅需定期清理绕组表面积尘即可，运维成本较低，适配绝大多数无特殊防爆、防水要求的常规工业供电场景。
