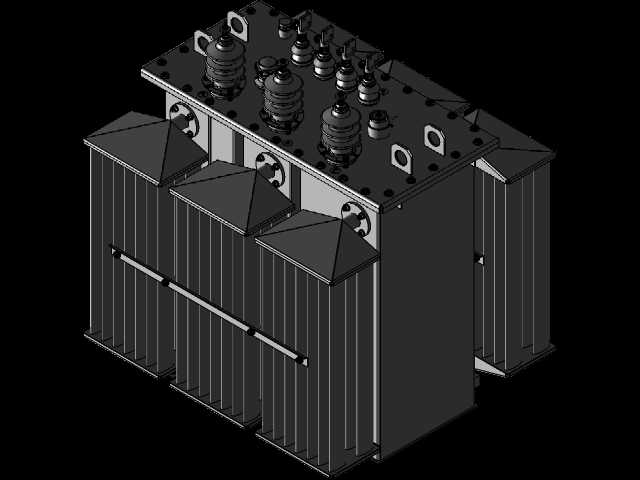

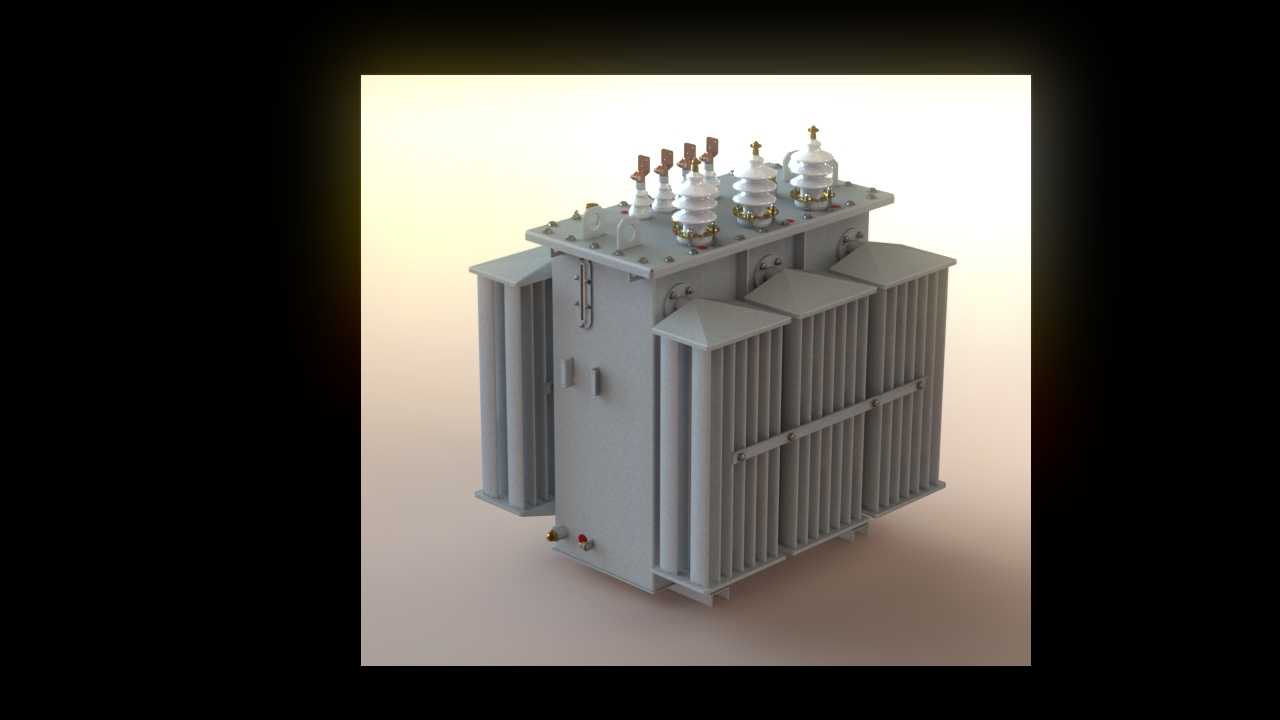

户外油浸式三相密封配电变压器结构

这款三相油浸式密封配电变压器，主要面向城镇户外配电网、中小型工业厂区供电、乡村集中供电台区等场景设计，适配温和气候区域的露天安装环境，承担高压配电线路到低压用电端的电压转换职能，将电网侧输送的高压电能降压至日常生产、生活可用的电压等级，为末端用电设备提供稳定的电力供给。从实际应用来看，这类设备是配电网末端的核心电力转换节点，相比干式变压器，油浸式结构依靠绝缘油实现内部绕组的绝缘与散热，更适合户外露天长时间连续运行的工况，全密封的结构设计可以隔绝外部潮气、粉尘进入设备内部，避免内部绝缘件受潮老化，同时减少绝缘油的氧化损耗，大幅降低日常运维的频次，适配无人值守的户外台区安装需求。在功能设计上，设备顶部设置多组高低压绝缘套管，分别对应高压进线与低压出线的接线需求，套管采用瓷质绝缘结构，具备足够的爬电距离，满足户外淋雨、积尘工况下的绝缘要求；设备两侧设置多组片状散热翅片，通过增大与空气的接触面积，将绕组、铁芯运行中产生的热量通过绝缘油的自然循环传导到翅片表面，依靠空气自然对流完成散热，无需额外配置强制风冷装置，提升了设备运行的可靠性。箱体侧面预留了油位观测、油温检测、放油补油的接口位置，方便运维人员定期检查设备内部状态；底部设置标准化的安装固定基座，适配常规户外变压器台架的安装尺寸，安装时只需对应基座的固定孔位完成紧固，即可完成设备的就位固定，接线端的排布也预留了足够的安全操作距离，方便现场接线作业与后期检修操作。整体外形采用方正的箱体结构，散热翅片对称布置在箱体两侧，顶部套管按照三相电的相序规则排布，既满足内部铁芯、绕组的布置空间需求，也兼顾了运输、吊装过程中的结构强度，箱体边角做了加强结构处理，避免运输吊装过程中出现箱体变形，全密封的箱体焊接工艺保证了整体的密封性能，杜绝运行过程中出现绝缘油渗漏的问题，能够在规定的环境温度区间内长期稳定运行，为供电区域提供持续可靠的电力转换支撑。
