格洛登永磁驱动电动机结构设计

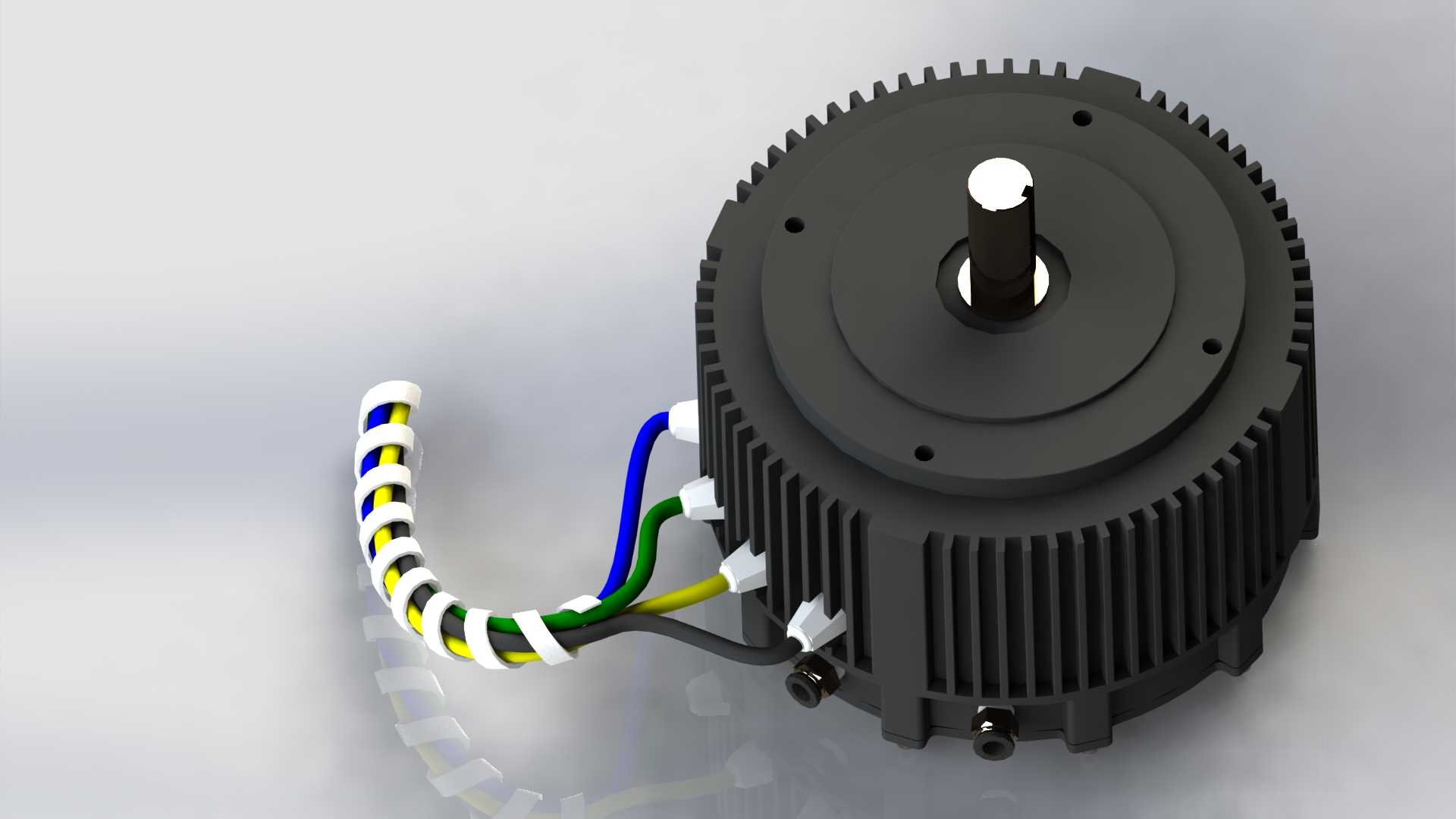

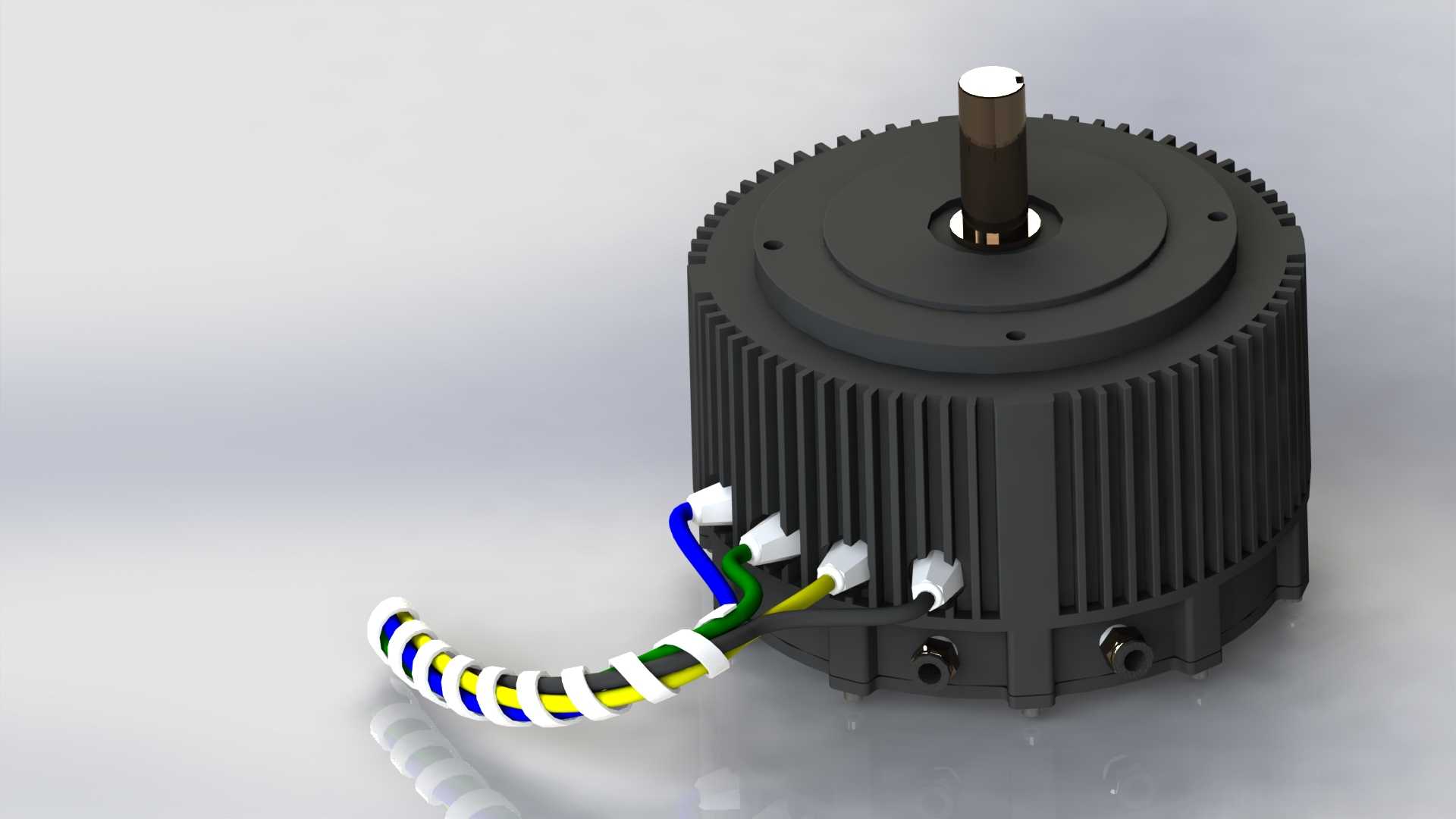

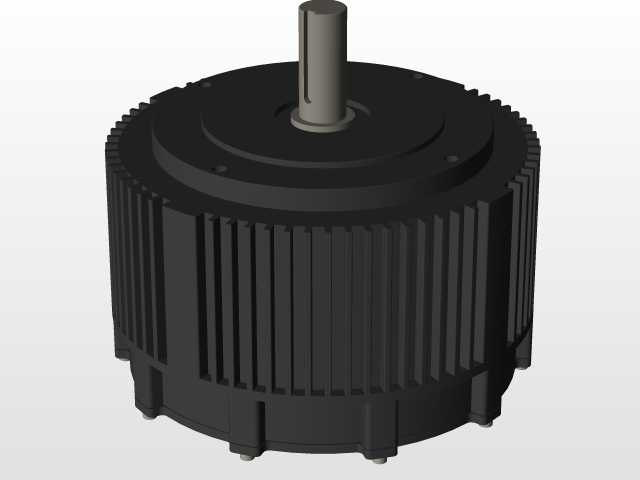

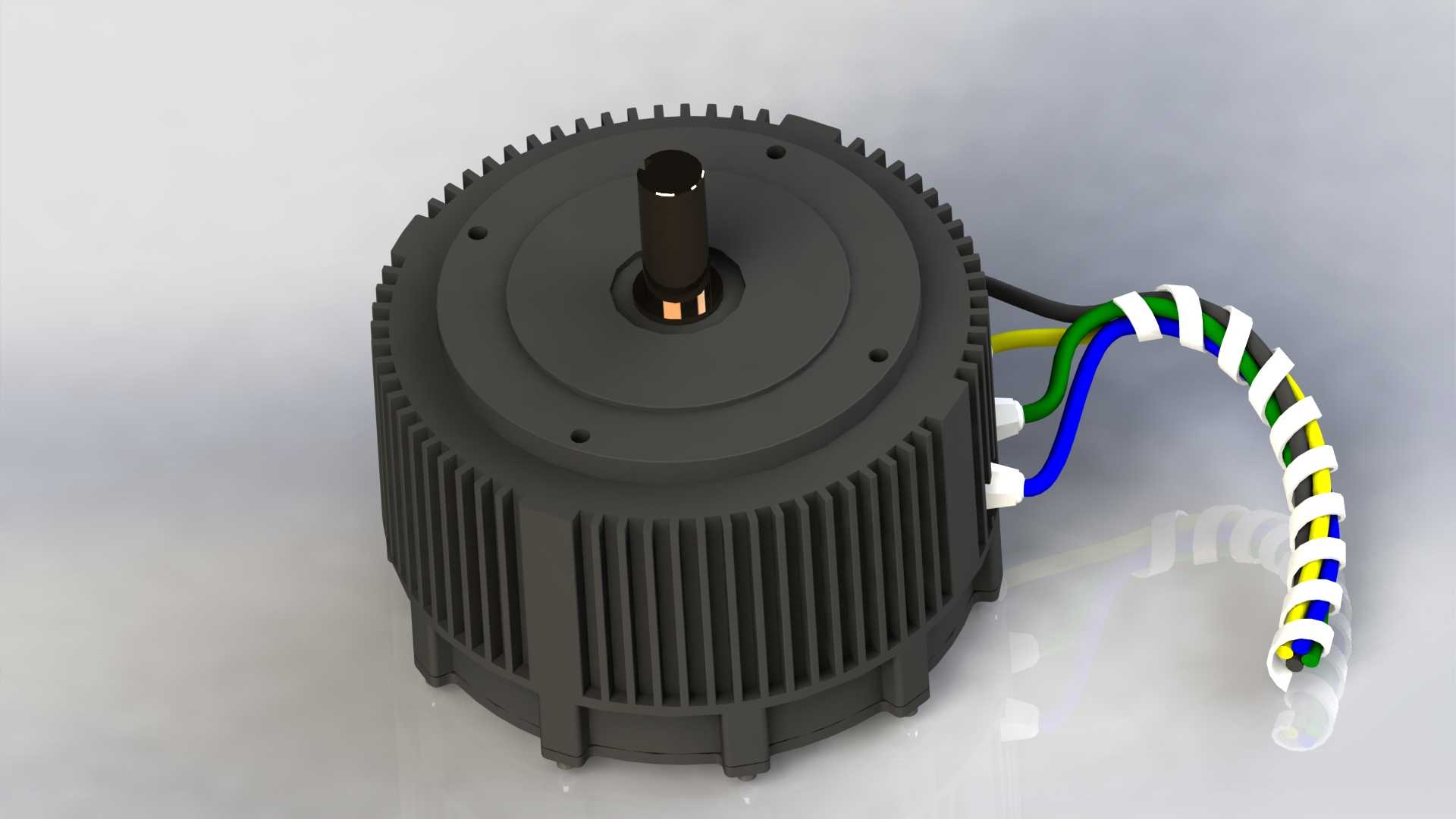

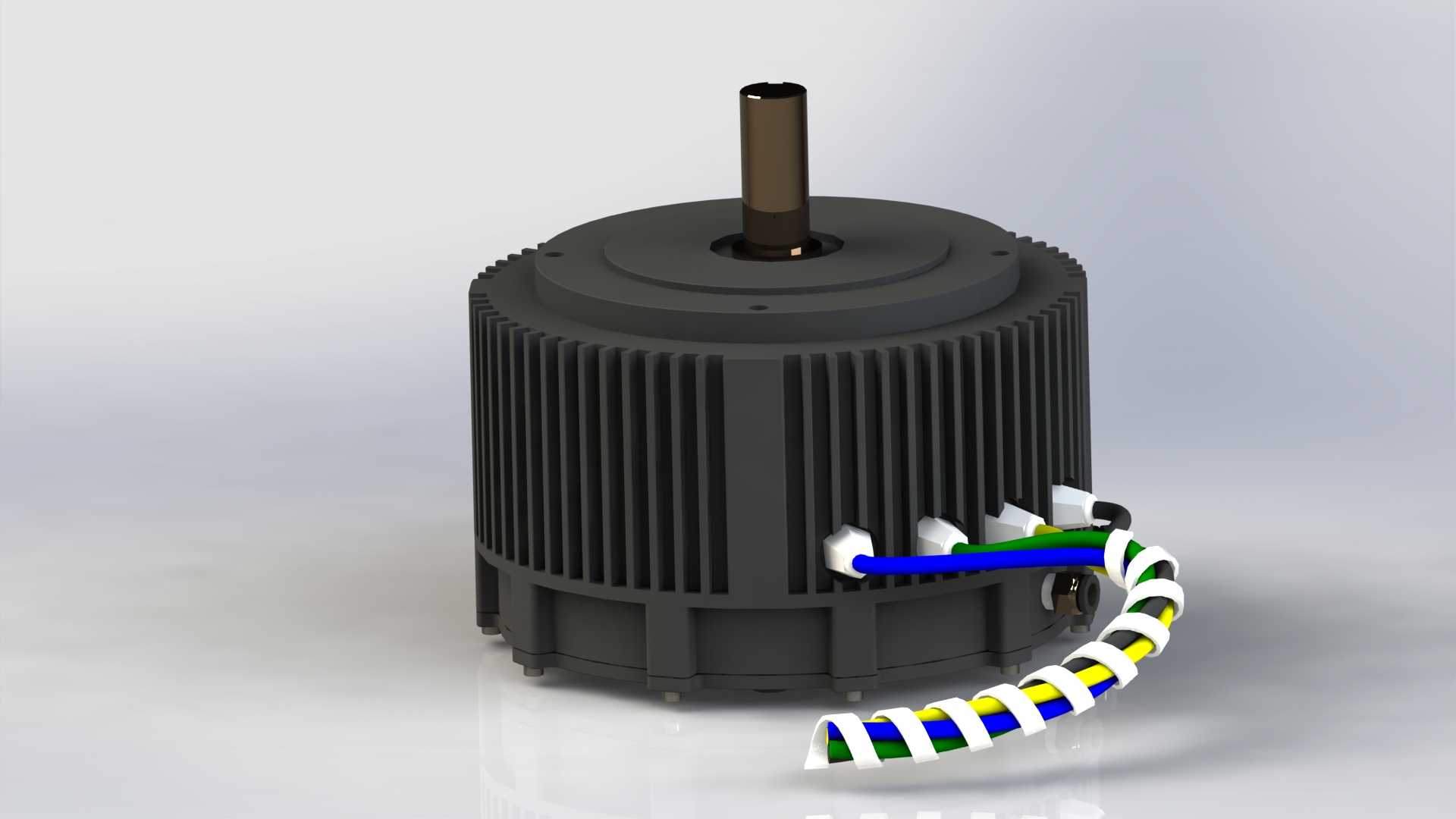

这款格洛登驱动电机主要面向低速大扭矩的动力输出场景，可适配电动观光车、小型场地作业设备、低速物流搬运载具以及小型工业传动设备的动力单元需求，能够在额定工况下持续稳定输出旋转动力，为整套设备提供可靠的动力源，替代传统的内燃机动力单元，适配电气化改造的各类小型移动设备。从功能特性来看，该电机采用外置径向散热鳍片的壳体设计，壳体周身均匀分布的竖向散热肋条能够大幅提升壳体与空气的接触面积，在设备运行过程中依靠自然对流或者行进间的气流带走绕组工作产生的热量，无需额外加装独立散热风扇即可满足持续工作的散热需求，有效降低整机的运行噪音与额外功耗。电机的输出端采用凸台定位结构，输出轴带有定位键槽，能够与配套的传动法兰、联轴器或者链轮实现精准周向固定，避免动力传输过程中出现打滑偏移的问题，轴端的密封结构能够阻挡外界粉尘、水汽进入电机内部轴承腔，提升复杂工况下的运行可靠性。接线端采用分相独立接线端子设计，三相动力线通过带护套的线束引出，线束外部缠绕螺旋防护套，能够对线芯起到耐磨、防拉扯的保护作用，不同相序的线芯采用差异化颜色标识，方便现场安装时的相序核对，避免接线错误导致的电机反转问题。在设计思路上，这款电机优先考虑安装适配性与维护便捷性，壳体采用一体化压铸成型结构，端盖与主壳体通过圆周分布的紧固件连接，既保证了壳体的结构强度，也方便后期拆解维护轴承与内部绕组；电机底部预留两个标准规格的安装接口，可适配不同的安装支架，满足卧式、法兰式等多种安装方式的需求。从安装边界来看，电机主体为圆柱形结构，散热鳍片的外圆尺寸为整机最大径向轮廓，安装时需要预留足够的径向散热空间，避免鳍片被其他部件遮挡影响散热效果；轴向尺寸从输出轴端面到接线端尾部预留了足够的接线操作空间，输出轴的伸出长度适配常规的传动连接件安装尺寸，无需额外定制加长轴套即可完成装配，接线端的端子朝向可根据安装需求调整，适配不同走线方向的设备布局，能够灵活融入各类小型电气化设备的动力系统设计中。
