工业用鼠笼式异步电动机三维设计模型

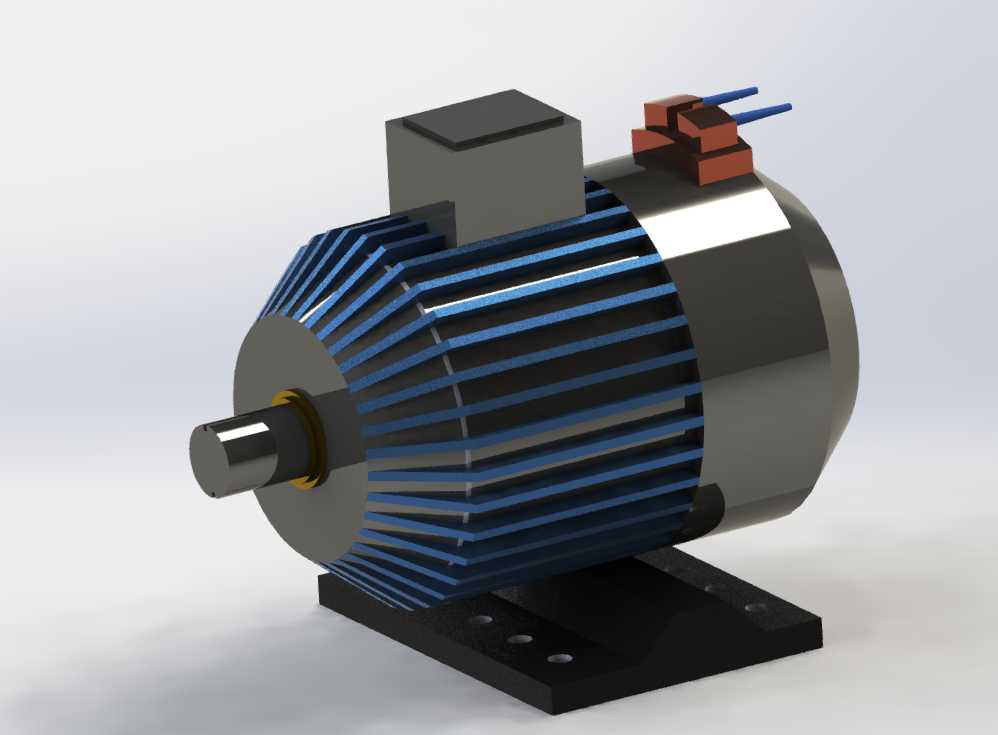

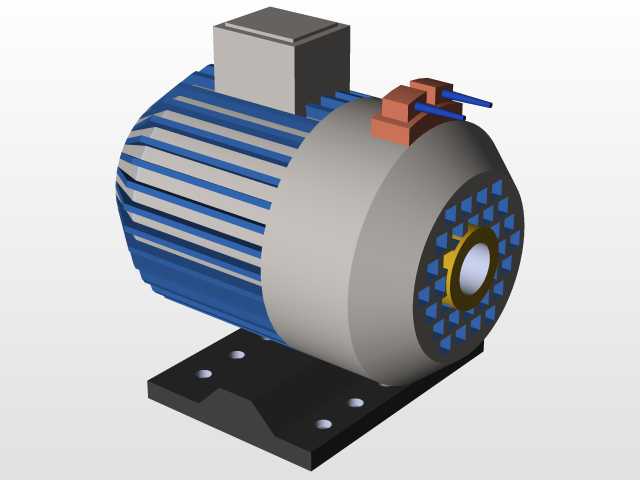

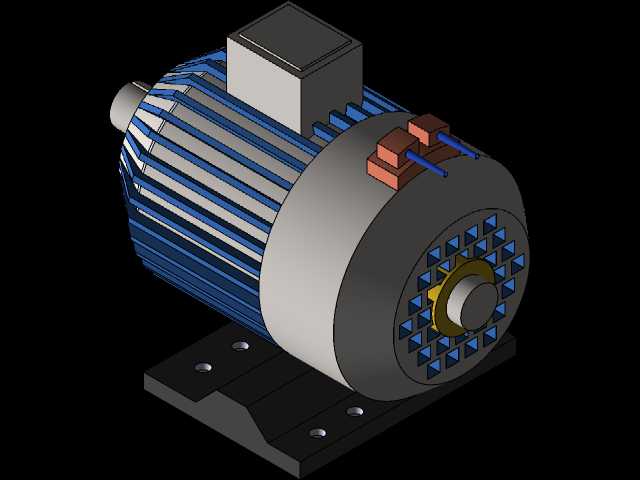

这款鼠笼式三相异步电动机是工业传动场景中应用最广泛的动力输出设备，可适配各类通用工业负载场景，在机床进给传动、输送带驱动、风机水泵配套、轻工生产线动力供给、农业加工设备驱动等场景中都能作为核心动力源使用，能够将电能稳定转化为旋转机械能，为整套设备提供持续可靠的扭矩输出，适配常规380V工业供电场景，可在-10℃到40℃的常规工业环境温度下长期稳定运行。从功能特性来看，该电机采用封闭自扇冷式结构设计，外壳排布的轴向散热筋能够大幅增加壳体与空气的接触面积，配合尾部内置的散热风叶，可在电机运行过程中带动空气沿散热筋轴向流动，快速带走定子绕组与铁芯产生的工作热量，避免长期高负载运行出现过热退磁、绕组绝缘老化加速的问题；机身顶部的接线盒采用独立密封结构，可实现三相电源线的安全接线与防护，避免车间内的粉尘、切削液飞溅进入接线端引发短路故障；输出轴端设置有密封挡圈与轴承定位结构，既可以阻挡外界粉尘进入轴承腔，也能对输出轴的径向跳动进行约束，保障传动过程的同轴度，降低运行过程中的振动与噪音。在设计思路上，该模型完全遵循工业电机的实际设计逻辑，首先确定标准中心高作为安装基准，匹配通用工业电机的安装尺寸规范，定子铁芯与绕组的排布符合常规Y系列异步电机的电磁设计参数，机壳采用铸铁材质的等壁厚设计，在保障结构强度的同时控制整机重量，端盖与机座采用止口定位配合，保证两端轴承室的同轴度公差，底座采用一体式铸铁脚座结构，设置四个长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。从安装边界来看，该电机的轴向总尺寸从输出轴轴端到后端风罩末端符合对应功率等级电机的标准尺寸范围，径向最大尺寸为散热筋顶端的直径尺寸，底座安装孔的孔距、中心高、轴伸长度、轴径、键槽尺寸均匹配通用工业安装标准，可直接替换同规格的现有电机，无需对配套设备的安装位进行二次改造；输出轴的轴伸长度预留了联轴器、皮带轮等传动件的安装空间，接线盒的出线方向可根据现场布线需求调整方向，适配不同走线方向的车间布线场景，能够满足绝大多数常规工业传动场景的安装使用需求。
