无刷直流电机定子铁芯结构设计

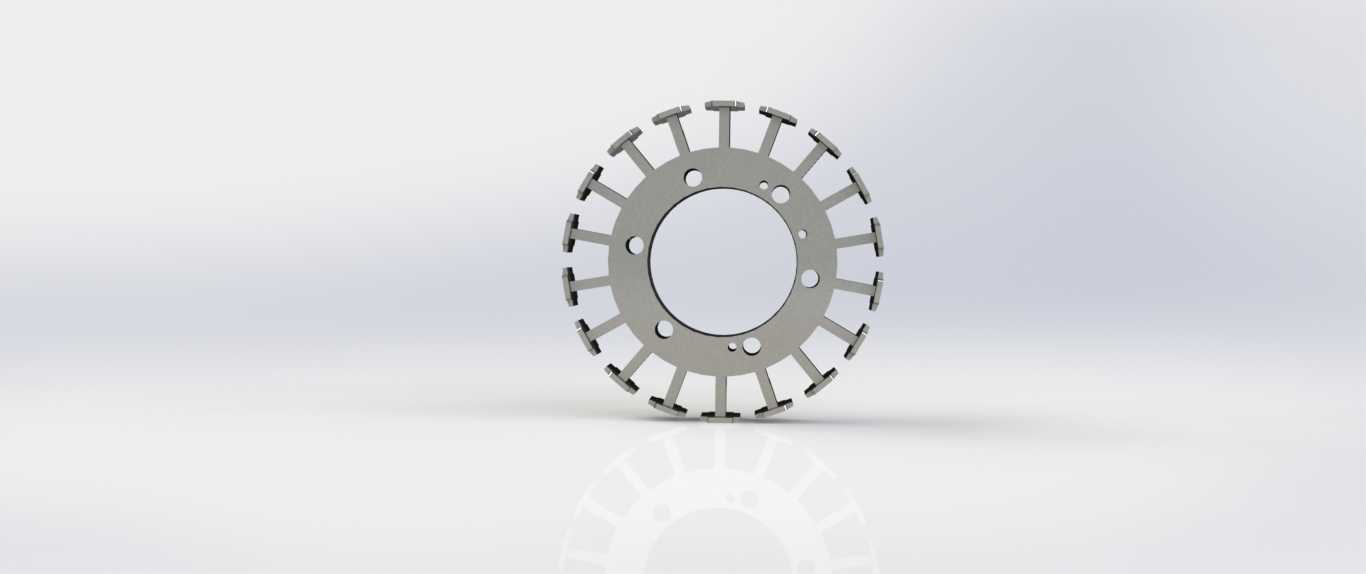

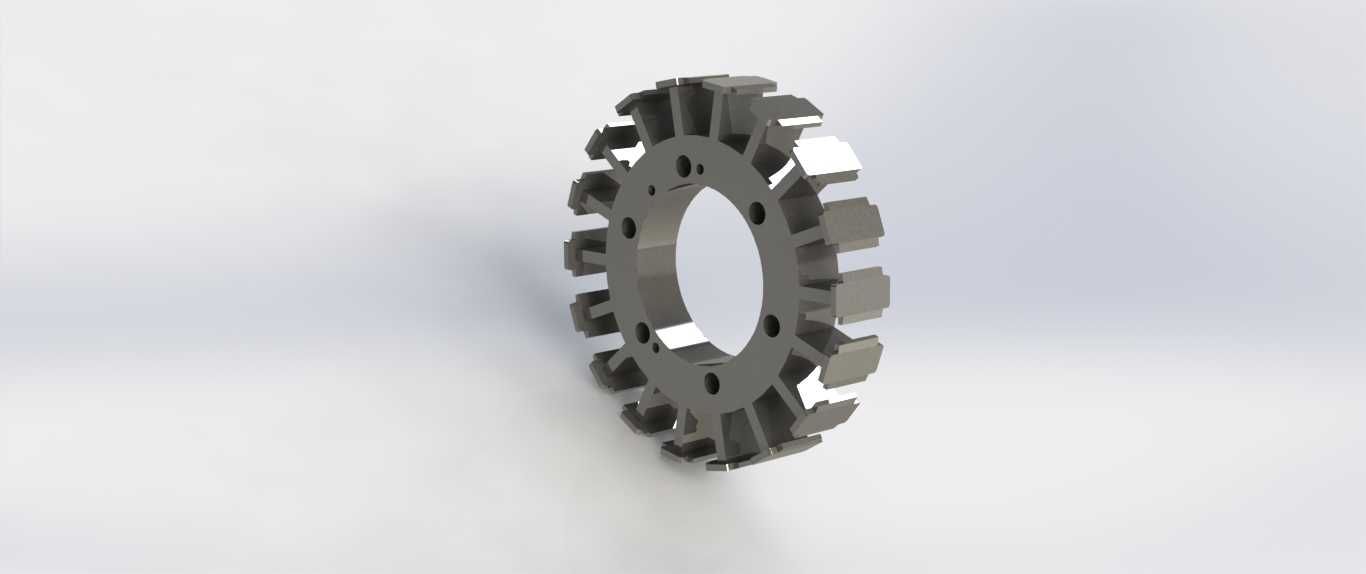

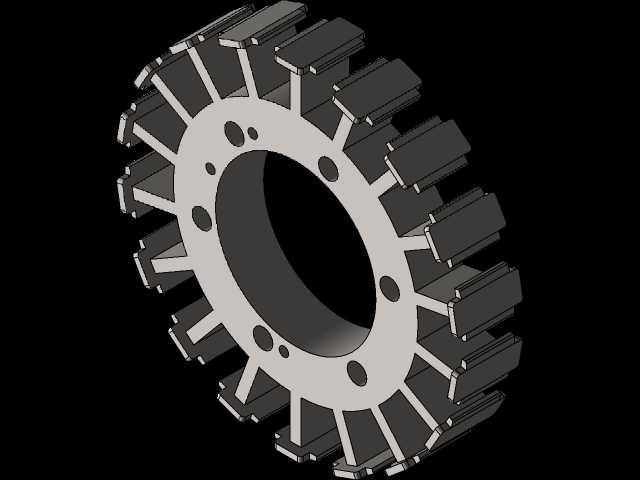

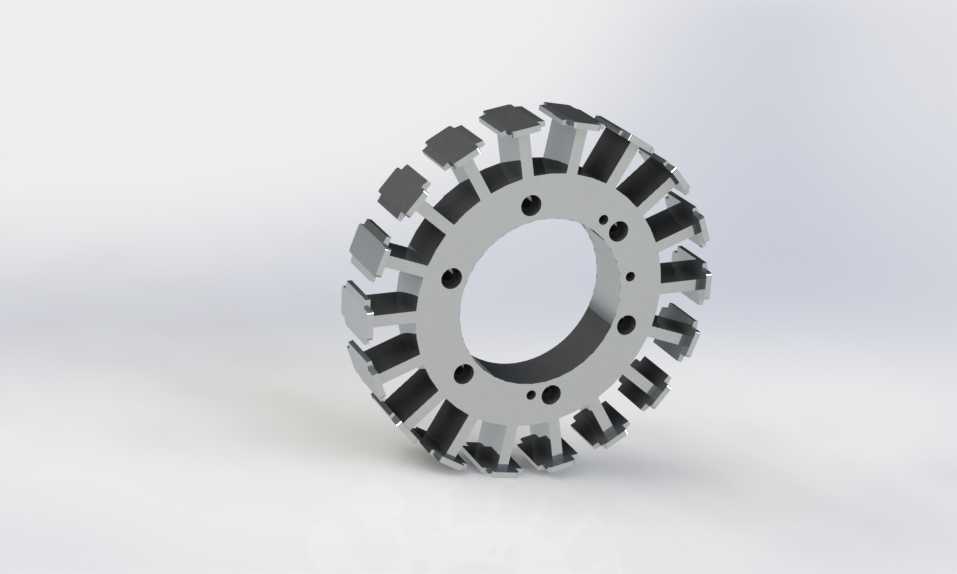

无刷直流电机定子作为电机核心的静止励磁部件，广泛应用于新能源汽车驱动系统、工业伺服传动、小型电动工具、智能家居动力模块等场景，是实现电能向机械能转换过程中建立旋转磁场的核心载体，其结构设计合理性直接决定电机的运行效率、转矩输出平稳性、噪音控制水平以及长期运行的可靠性。该定子采用叠压式硅钢片结构设计，整体为环形对称布局，内圈均匀分布12个凸极齿槽结构，齿部用于缠绕励磁绕组，槽型采用半闭口梨形槽设计，能够在保证绕组嵌装便利性的同时，有效降低齿槽转矩，减少电机运行时的转矩脉动，提升低速运行的平稳性。定子外圈设置有均匀分布的定位安装孔，可直接与电机端盖、机壳完成同轴定位装配，安装孔的位置度公差严格控制在0.02mm以内，能够保证定子与转子的气隙均匀度，避免因气隙不均导致的单边磁拉力问题，降低运行振动与轴承磨损风险。设计过程中充分考量了磁路优化需求，齿部与轭部的磁密分布经过反复仿真校核，轭部厚度取值兼顾了磁路饱和控制与材料利用率，既避免磁路过饱和导致的铁损激增、电机发热问题，也不会因尺寸冗余造成硅钢材料浪费、电机整体重量超标。齿顶的弧形轮廓与转子永磁体的外圆轮廓做了匹配优化，能够让气隙磁密波形更趋近正弦波，有效降低高次谐波带来的附加损耗与电磁噪音。该定子的绕组嵌装空间经过精准核算，能够适配不同线径的漆包线绕制需求，可根据不同的功率等级、转速要求调整绕组匝数与线规，适配从几十瓦的小型伺服电机到数千瓦的车用驱动电机的设计需求。定子叠片采用自扣式铆接结构，无需额外焊接即可保证叠片的压紧强度，叠压系数控制在0.95以上，能够有效降低涡流损耗，提升电机的高速运行效率。安装边界上，定子的外圆尺寸、内孔直径、轴向叠厚都做了标准化适配设计，可直接匹配常规系列的无刷直流电机机壳与转子组件，无需额外修改其他配合部件的尺寸，能够大幅缩短电机产品的开发周期，降低配套加工成本。在实际应用中，该结构定子适配的无刷直流电机相比传统有刷电机，不存在碳刷磨损问题，维护周期更长，运行寿命可提升3倍以上，同时具备更高的功率密度，在同等输出功率下体积更小、重量更轻，非常适合对安装空间、重量有严格限制的车载动力、便携电动设备场景。
