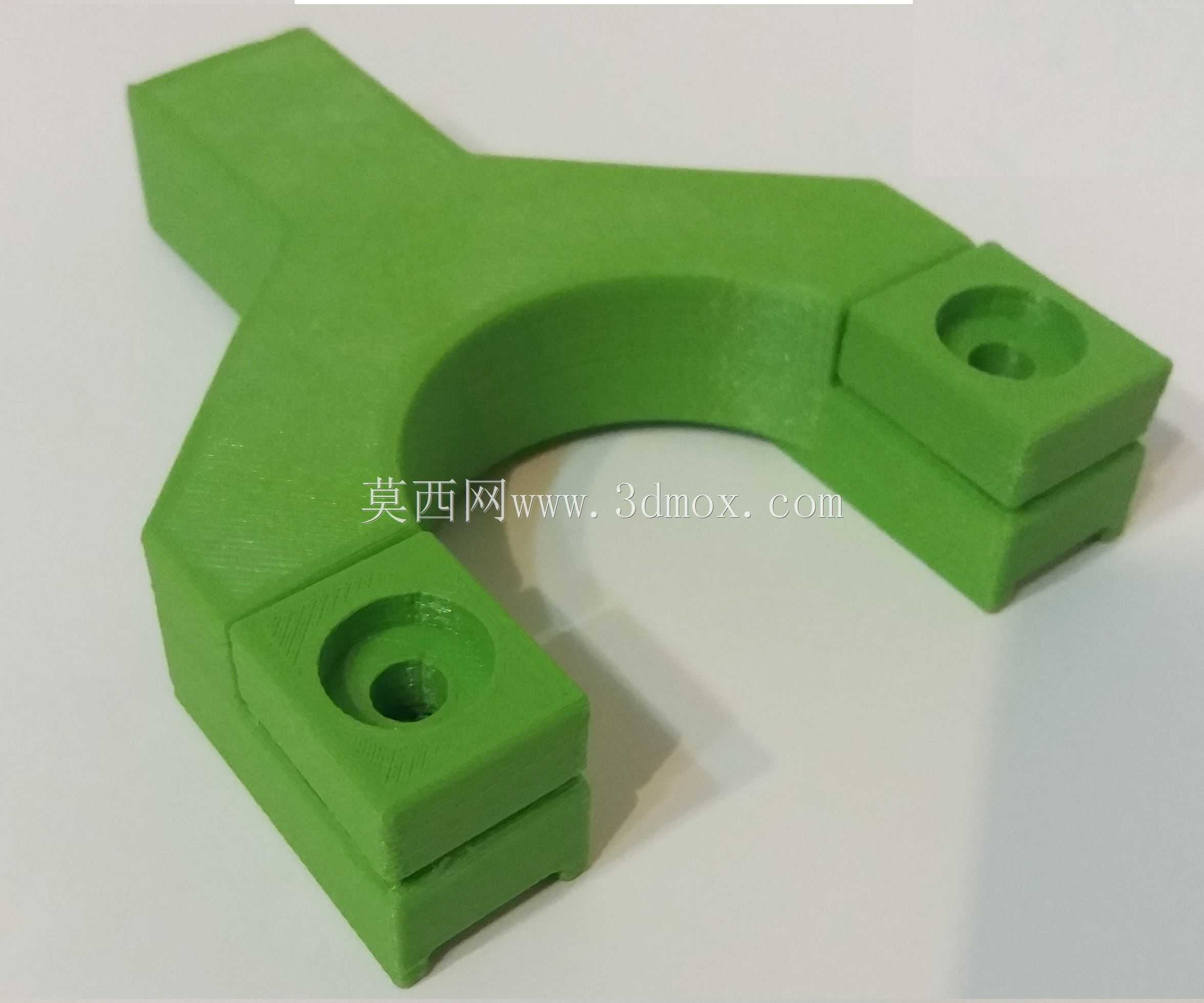

短柄Y型3D打印手持弹射结构件

这款短柄Y型手持弹射结构件，整体采用一体化成型思路设计，适配FDM熔融沉积3D打印工艺，无需额外支撑即可完成打印，降低打印过程中的材料损耗与后处理工作量。从实际使用场景出发，短柄结构的设计充分考虑了单手握持的贴合度，柄部末端做圆弧过渡处理，避免握持时出现硌手的问题，长时间持握也不会产生明显的压痕，适配日常户外休闲使用的握持需求。

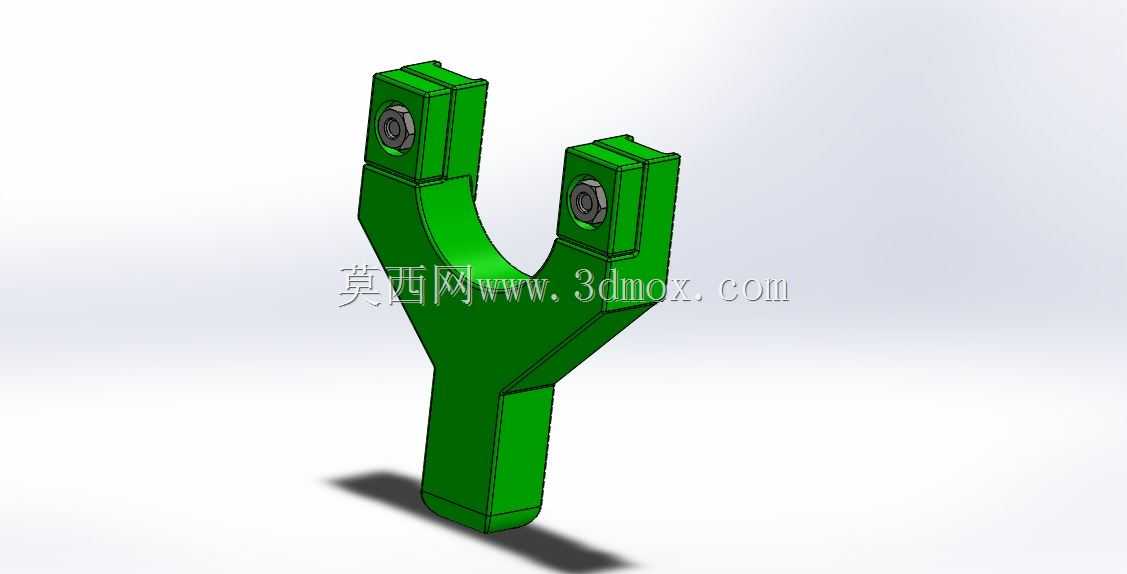

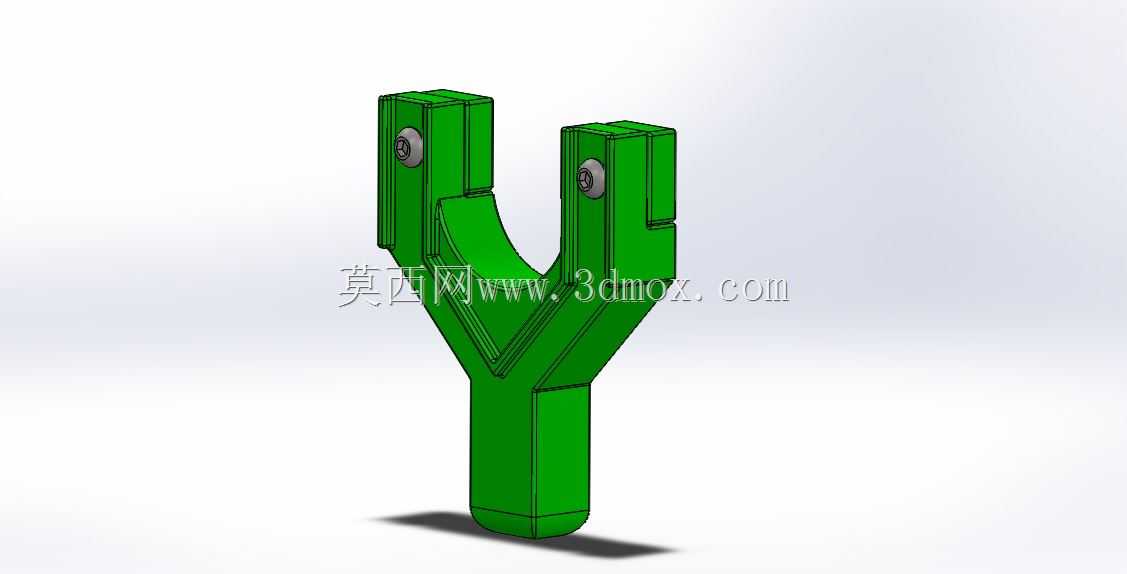

结构设计上，两个分叉臂采用等厚对称布局，臂部内侧预留了标准皮筋固定孔位，孔位周边做了局部加厚处理，能够分散皮筋拉伸时产生的集中应力，避免反复拉伸后孔位出现开裂的问题。分叉与柄部的衔接位置做了大圆弧过渡，没有尖锐的应力集中角，在皮筋满拉的受力状态下，衔接位置的应力分布均匀，不会出现结构断裂的风险。整体壁厚采用均匀2.5mm的设计，既保证了结构强度，又不会因为壁厚过大导致打印时间过长、材料浪费，同时也避免了壁厚过薄带来的刚性不足问题。

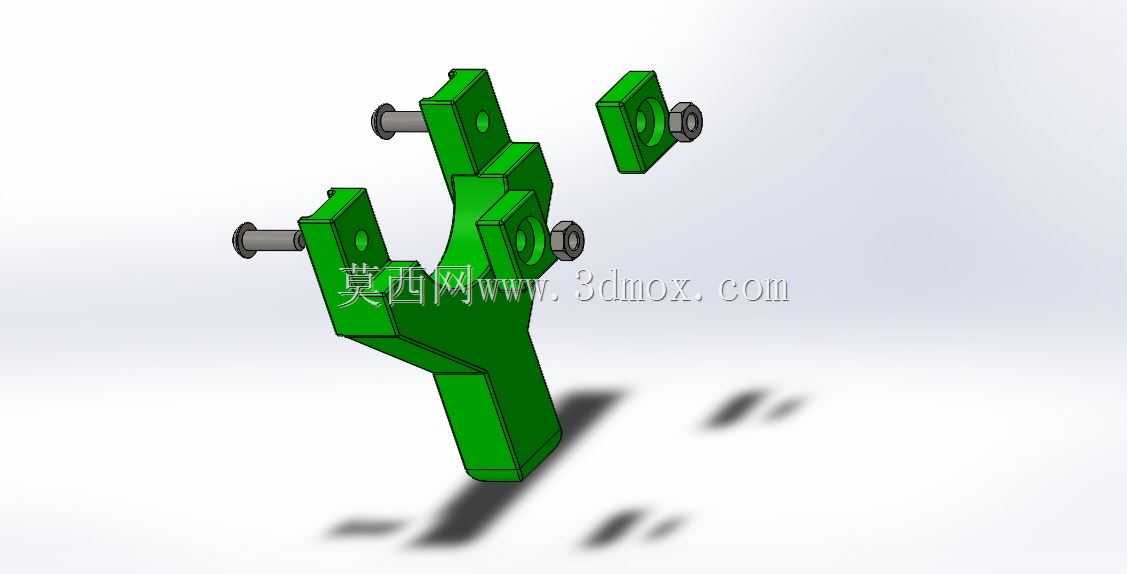

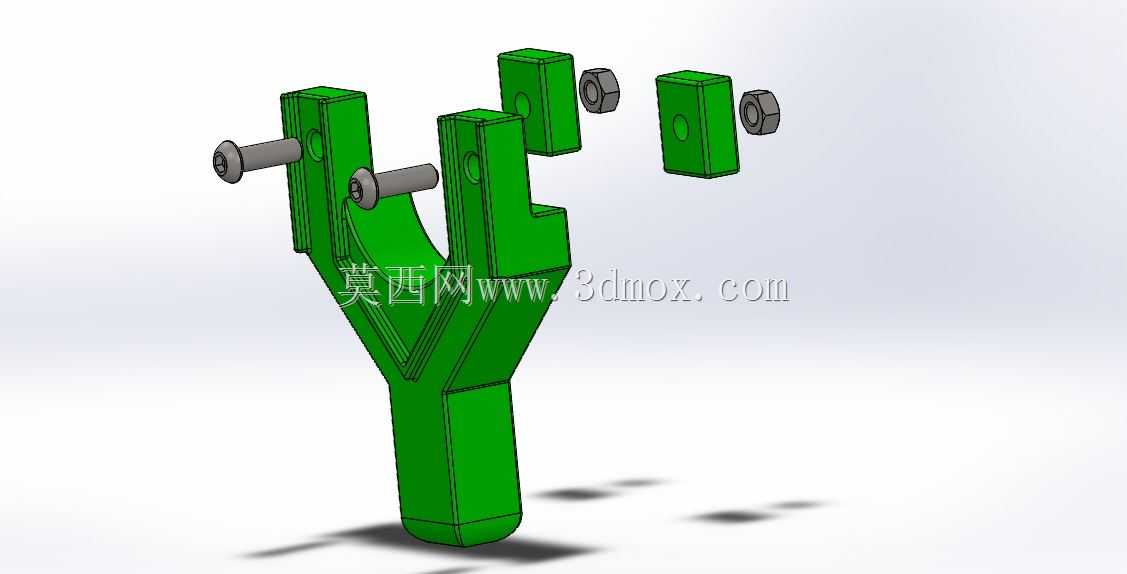

从安装边界来看，两个分叉臂的间距适配常规尺寸的皮筋组安装，不需要额外对皮筋进行裁剪改造，直接将皮筋端部穿入固定孔后用金属卡扣锁紧即可完成装配，装配过程不需要额外的辅助工具，普通使用者即可快速完成组装。柄部的截面采用带圆角的矩形设计，握持时的防滑性优于圆形截面，不会因为手心出汗出现打滑脱手的问题。

设计过程中充分考虑了3D打印的工艺特性，所有外表面均采用无倒扣设计，打印时不需要添加支撑结构，打印完成后仅需去除底部的打印 raft 即可直接使用，表面不需要额外的打磨处理。结构的受力方向与3D打印的层叠方向垂直，能够最大化利用打印材料的层间结合强度，避免受力时出现层间开裂的问题。整体结构没有细小的易损凸起，日常放置或者携带时不会因为磕碰出现结构损坏，耐用性表现较好。

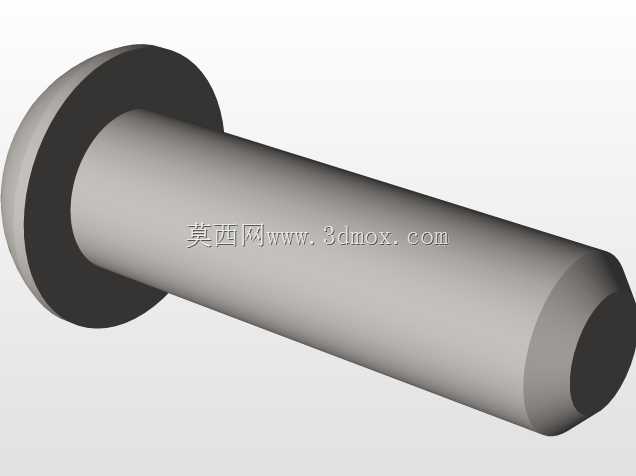

在实际使用过程中，该结构件的重心位于柄部中下段，持握时的平衡感较好，抬手瞄准的时候不会出现头重脚轻的问题，有利于提升使用时的稳定性。分叉臂的顶端做了平切处理，皮筋拉伸时不会与臂端产生额外的摩擦，延长皮筋的使用寿命。固定孔的孔径适配市面上常见的金属固定铆钉，用户如果需要提升固定强度，可以直接加装标准尺寸的铆钉进行加固，不需要对结构进行二次修改。
