感应电动机配套起动用电容器结构

在单相感应电动机的整机配套设计中，起动电容是决定电机起动性能的核心无源元件，这类电容直接串接在电机的辅助绕组回路中，当电机接通电源的起动阶段，电容会让辅助绕组的电流相位超前主绕组接近90度，在定子内腔形成足够强度的旋转磁场，驱动转子从静止状态顺利起转，避免电机堵转烧损绕组。日常在小型空压机、家用台钻、木工电刨、农用单相水泵这类带载起动的设备里，这类电容的选型匹配直接决定了设备的起动成功率，尤其是低温环境下轴承润滑脂粘度上升、起动负载变大的工况，电容的容量偏差会直接影响起动转矩的输出。

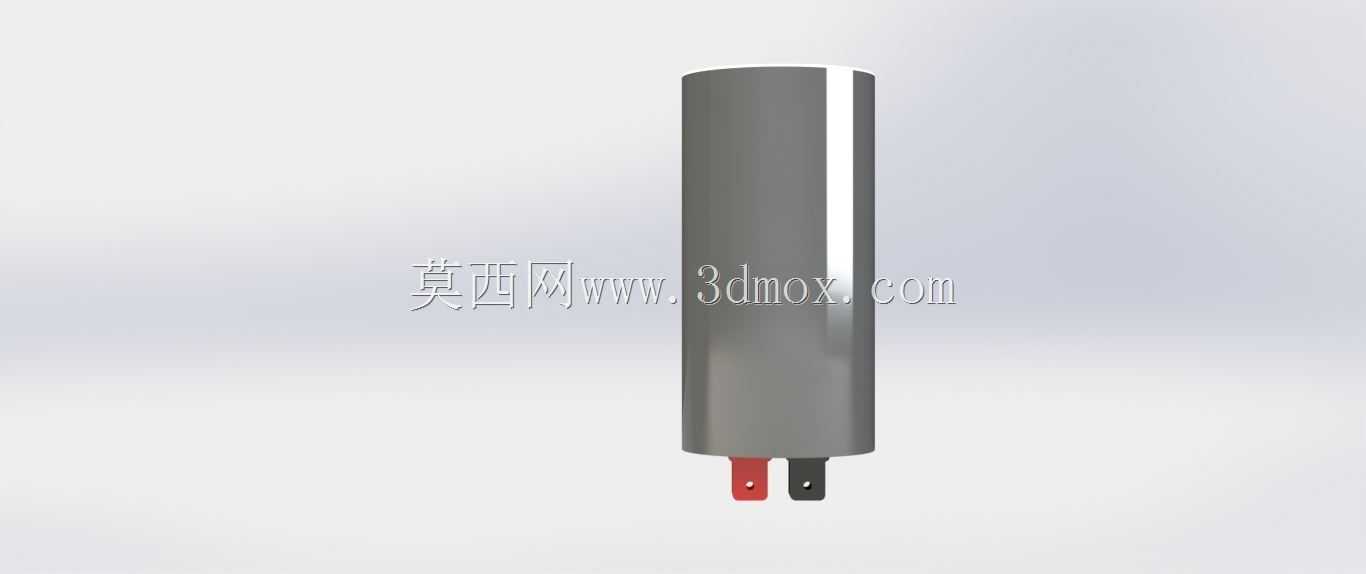

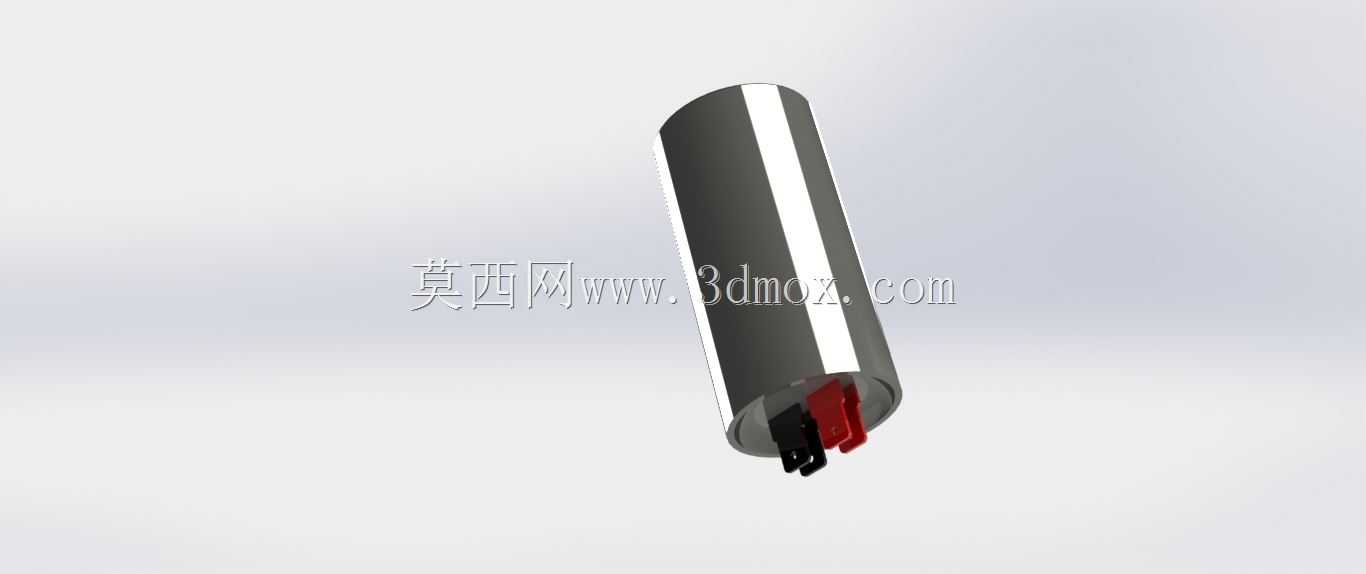

从结构设计来看，这个电容采用圆柱型金属外壳封装，外壳采用拉伸铝壳一体成型，侧壁做了绝缘氧化处理，既可以隔绝内部芯组与外部安装支架的导电接触，也能在芯组出现过热鼓胀时提供一定的形变余量，避免外壳直接爆裂。底部引出的两个接线端子做了极性区分标识，红色端子对应辅助绕组的进线端，黑色端子对应公共回路端，端子与外壳的衔接处做了环氧树脂灌封密封，能阻挡车间内的金属粉尘、潮气侵入电容内部，适配工业车间、农用户外这类相对复杂的使用环境。

做三维建模的时候，要重点把控几个安装边界尺寸：首先是圆柱外壳的外径尺寸，要匹配电机端盖旁的电容安装卡箍的夹持范围，不能出现卡箍夹不住或者装进去晃荡的情况；其次是电容本体的总长度，要避开电机接线盒的出线空间，防止安装时电容顶到接线盒盖压损导线；底部两个接线端子的间距要符合常规冷压端子的插接尺寸，端子的伸出长度要保证插簧接好后有足够的接触面积，不会因为设备运行的振动出现松脱。另外建模时要还原外壳表面的轴向反光棱面，这个结构不是装饰，是外壳拉伸成型时的加强筋，能提升圆柱外壳的径向抗挤压能力，避免安装时卡箍拧得过紧压瘪外壳损伤内部的电容芯组。

在设备装配环节，这类电容一般通过金属卡箍固定在电机机壳的外侧安装位，安装位置要远离电机的散热风罩出风口的高温区域，长期高温烘烤会加速电容内部电解液的干涸，缩短电容的使用寿命。建模时还要预留出接线的弯曲空间，端子处连接的导线要留出至少5mm的弯曲余量，不能让导线处于硬拉扯的状态，避免设备运行振动时导线从端子处扯断。
