车载墙插两用可转向小型风机结构设计

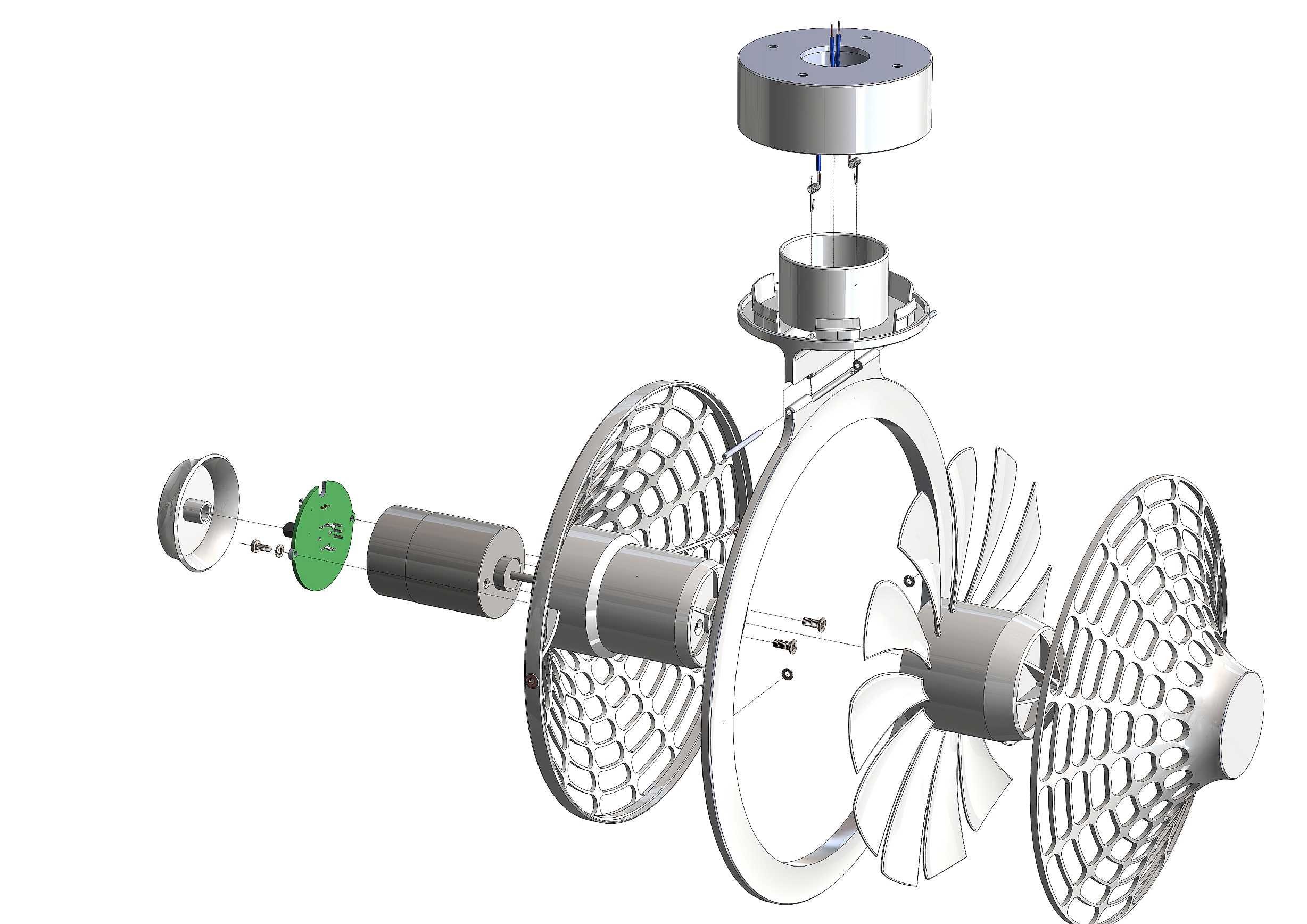

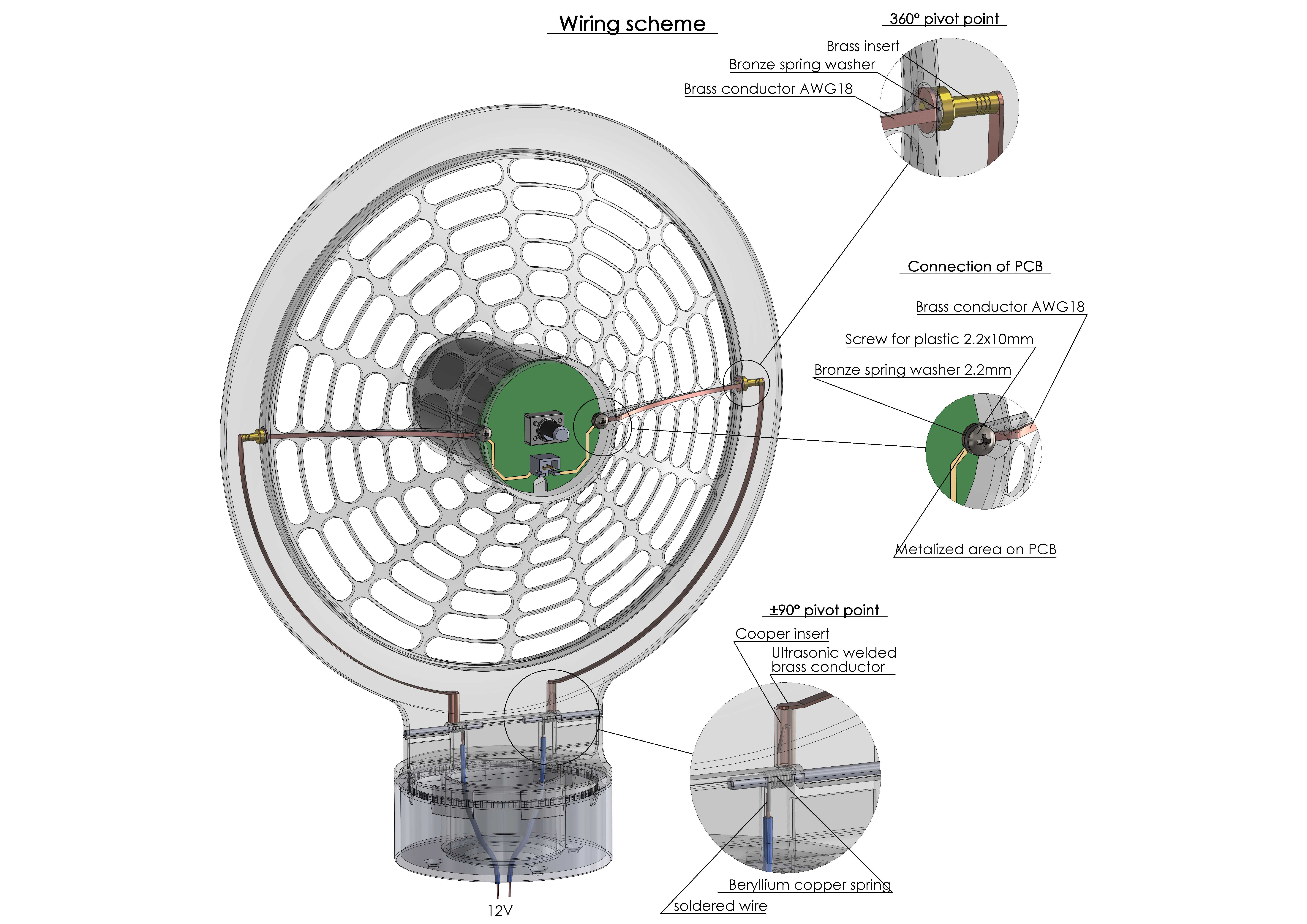

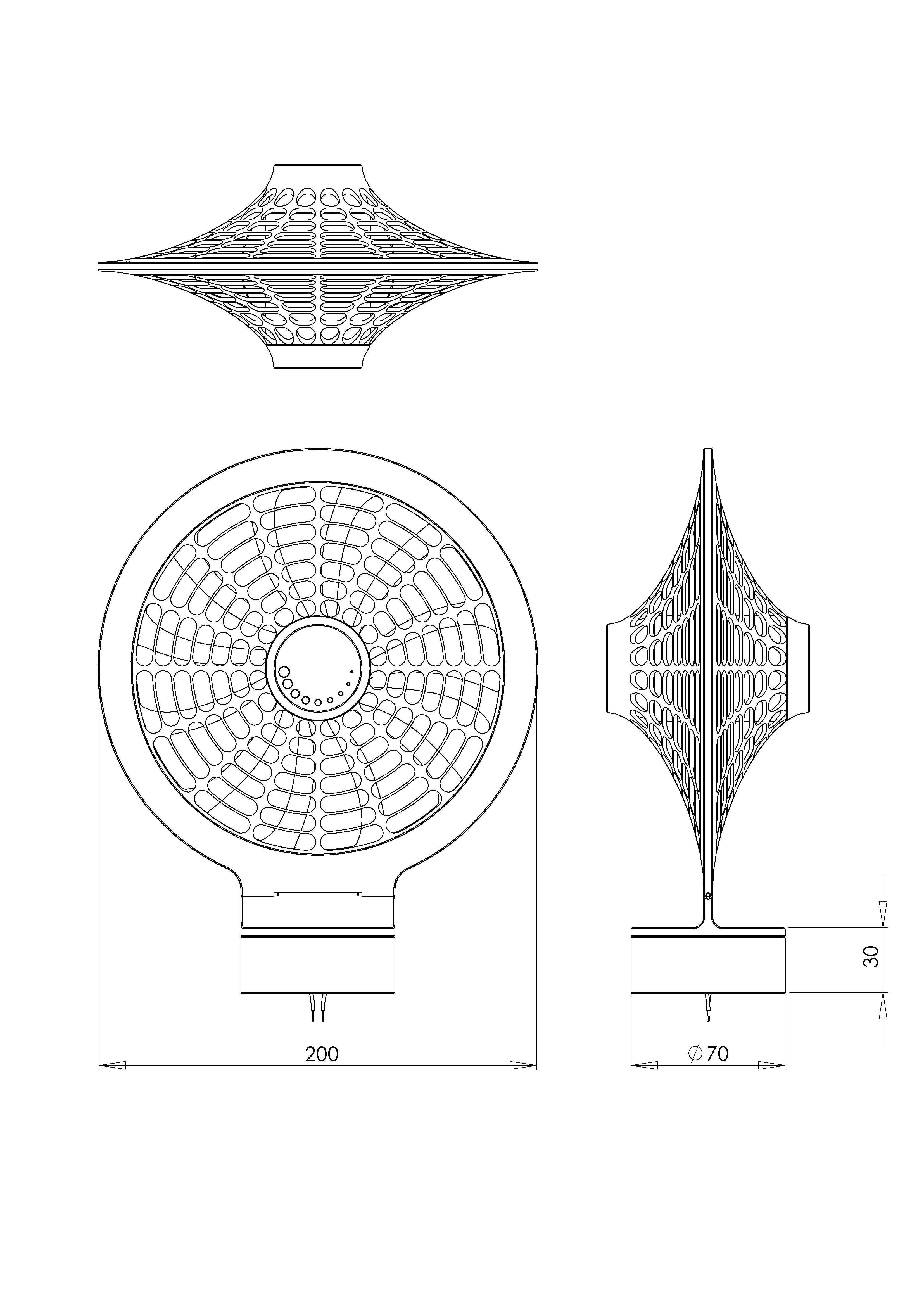

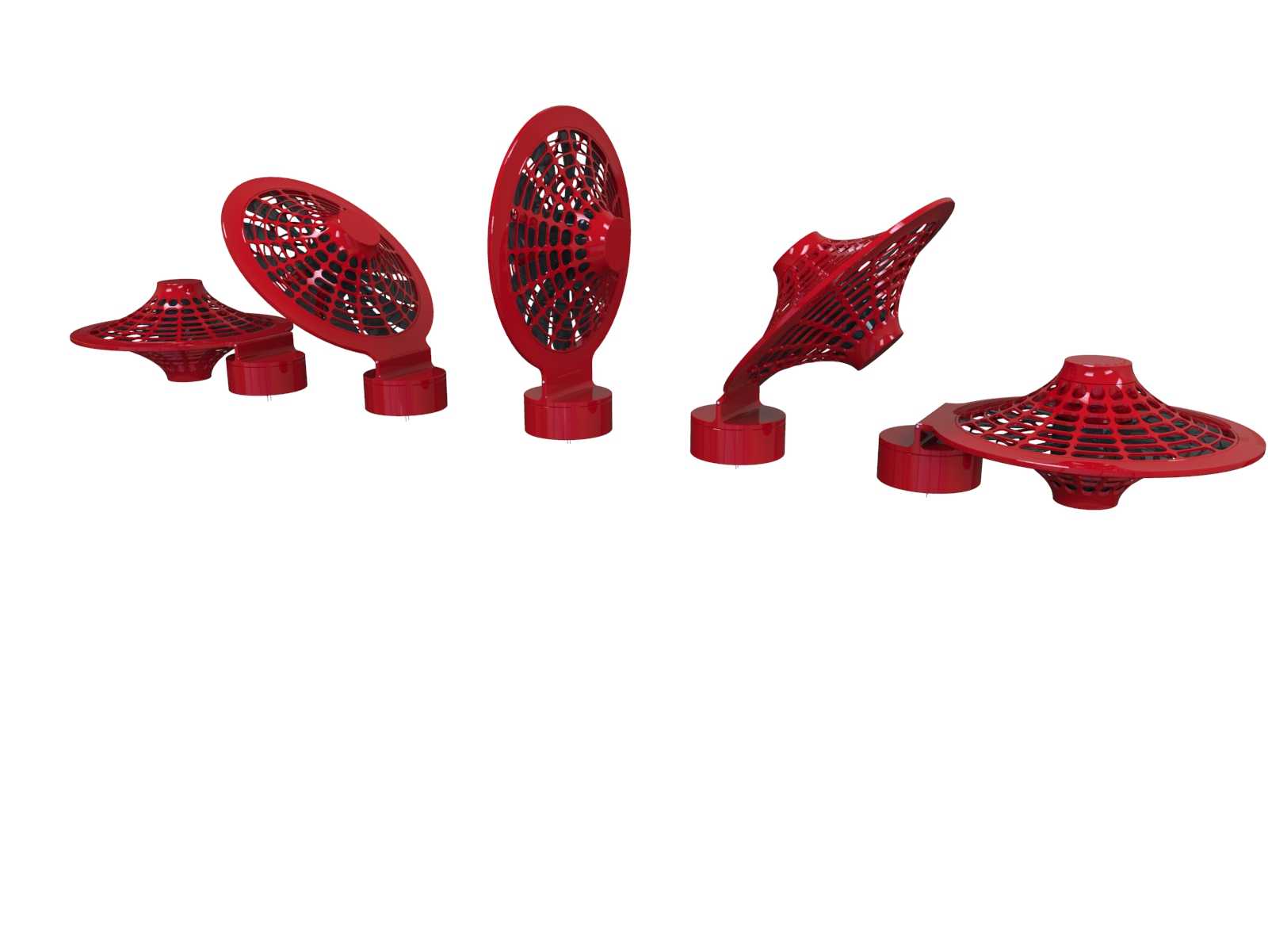

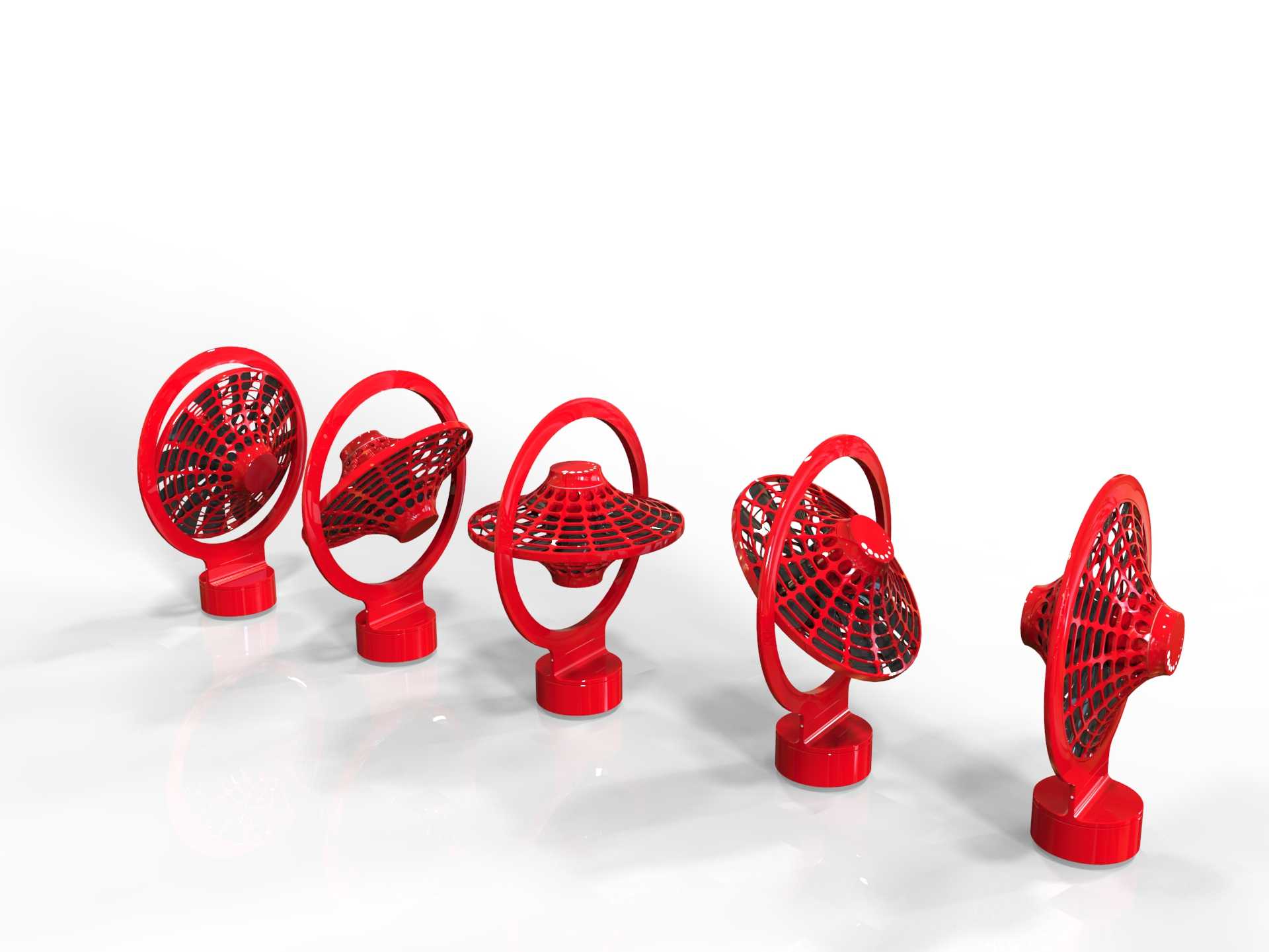

这款小型风机主要面向车载通风、狭小墙面点位送风两类核心应用场景，可适配乘用车座舱内局部送风降温、设备舱小范围散热、墙面工位定点送风等实际使用需求，能够在空间局促的安装环境下提供稳定的定向气流输出。产品采用12V低压直流供电方案，适配车载点烟器供电回路与低压墙面供电端口，使用过程中无高压触电风险，适配移动场景与固定小空间的安全用电要求。风机叶轮直径设定为170mm，在小尺寸规格下兼顾送风覆盖范围与气流流速，不会因尺寸过大占用过多安装空间，也不会因叶轮过小导致送风距离不足。产品集成了多档位速度控制与开关手柄结构，用户可根据实际环境温度、送风距离需求灵活调节风速档位，操作逻辑简单直观，无需额外学习即可快速上手。结构设计上配置了360°旋转转盘与支点固定结构，安装完成后可根据送风需求任意调整出风角度，无需反复拆装调整安装位置即可覆盖不同方向的送风区域，大幅提升使用灵活性。外壳采用注塑成型工艺制作，主体壳体选用PC材质，具备良好的抗冲击性能与耐温特性，能够适应车载场景下的颠簸震动与高低温环境变化，长期使用不易出现壳体开裂、变形老化等问题。内部电路连接部分采用标准化导线与弹性垫圈、铜嵌件配合的连接方案，PCB板预留金属化连接区域，导线与板端连接位置设置超声波焊接固定结构，避免长期转动调整角度时出现线路松脱、接触不良等故障。旋转支点位置采用铜质嵌件与耐磨衬套配合，长期转动调整角度也不会出现磨损松旷，保证角度调节的阻尼感与结构稳定性。安装边界上，产品底部预留标准插接固定结构，既可以直接插入车载对应安装位，也可以通过墙面固定支点完成壁挂安装，整体结构紧凑，外轮廓无尖锐凸起，安装后不会与周边部件产生干涉，适配多种狭小安装空间的使用需求。
