便携式迷你无线路由器结构设计方案

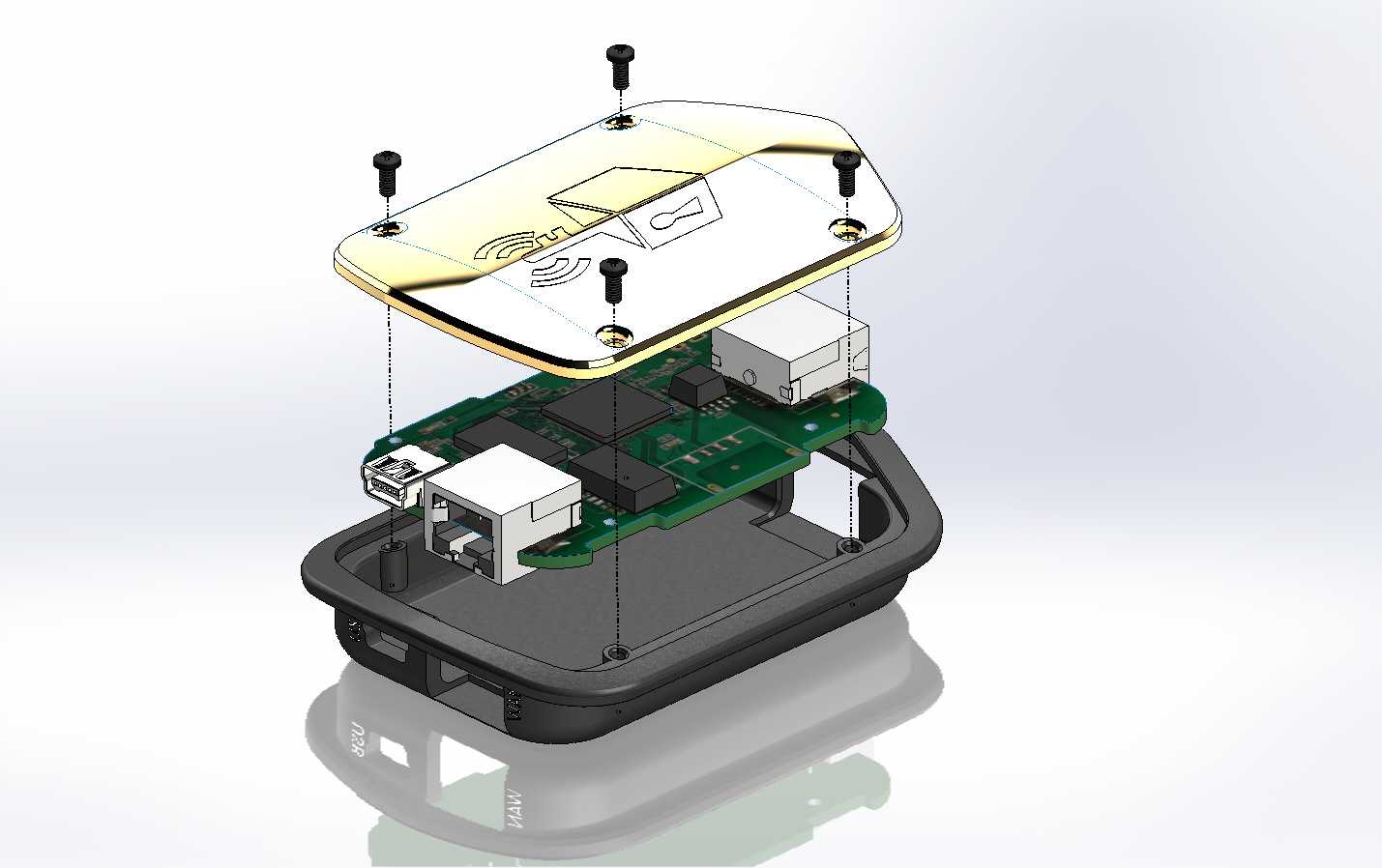

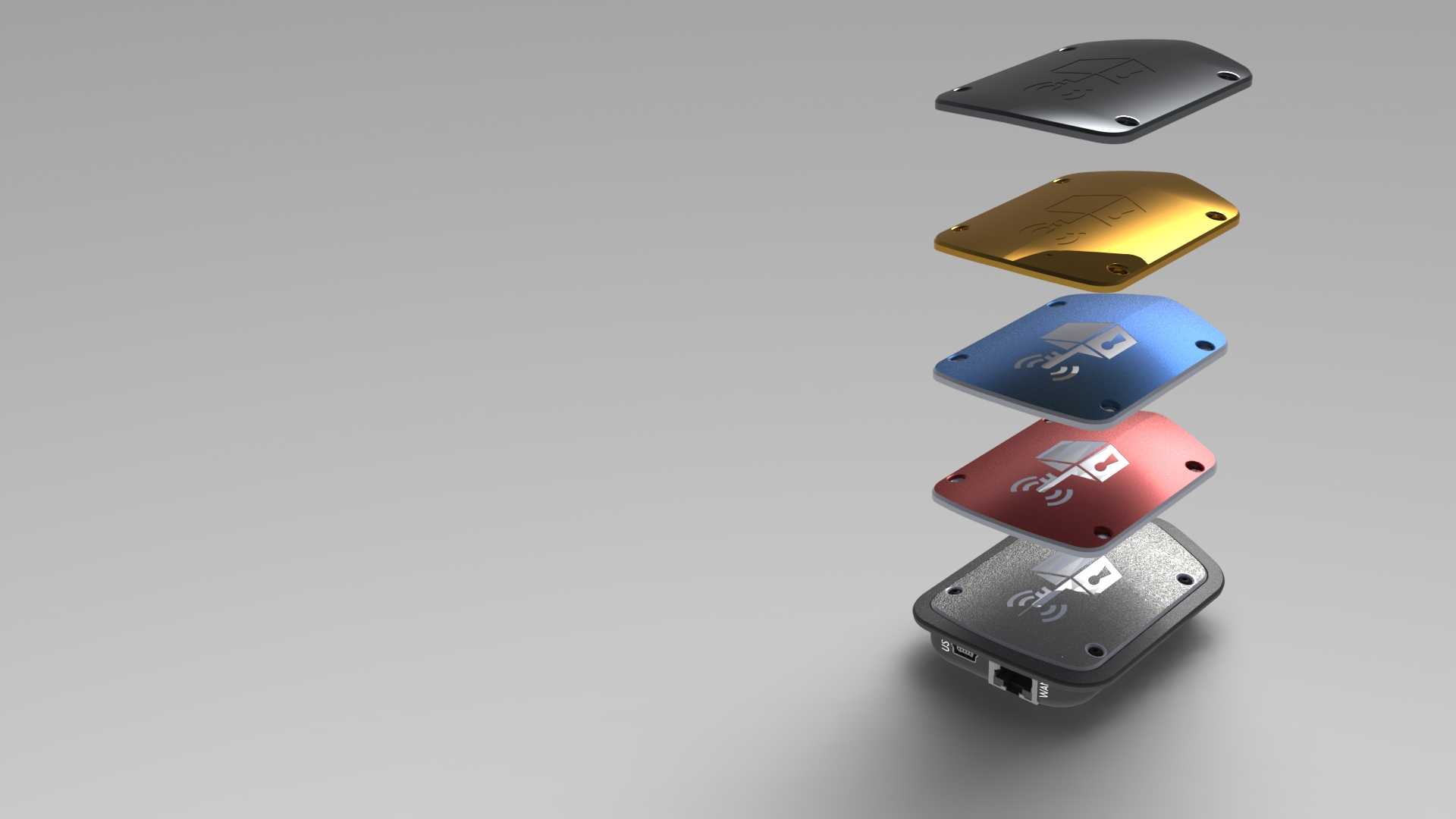

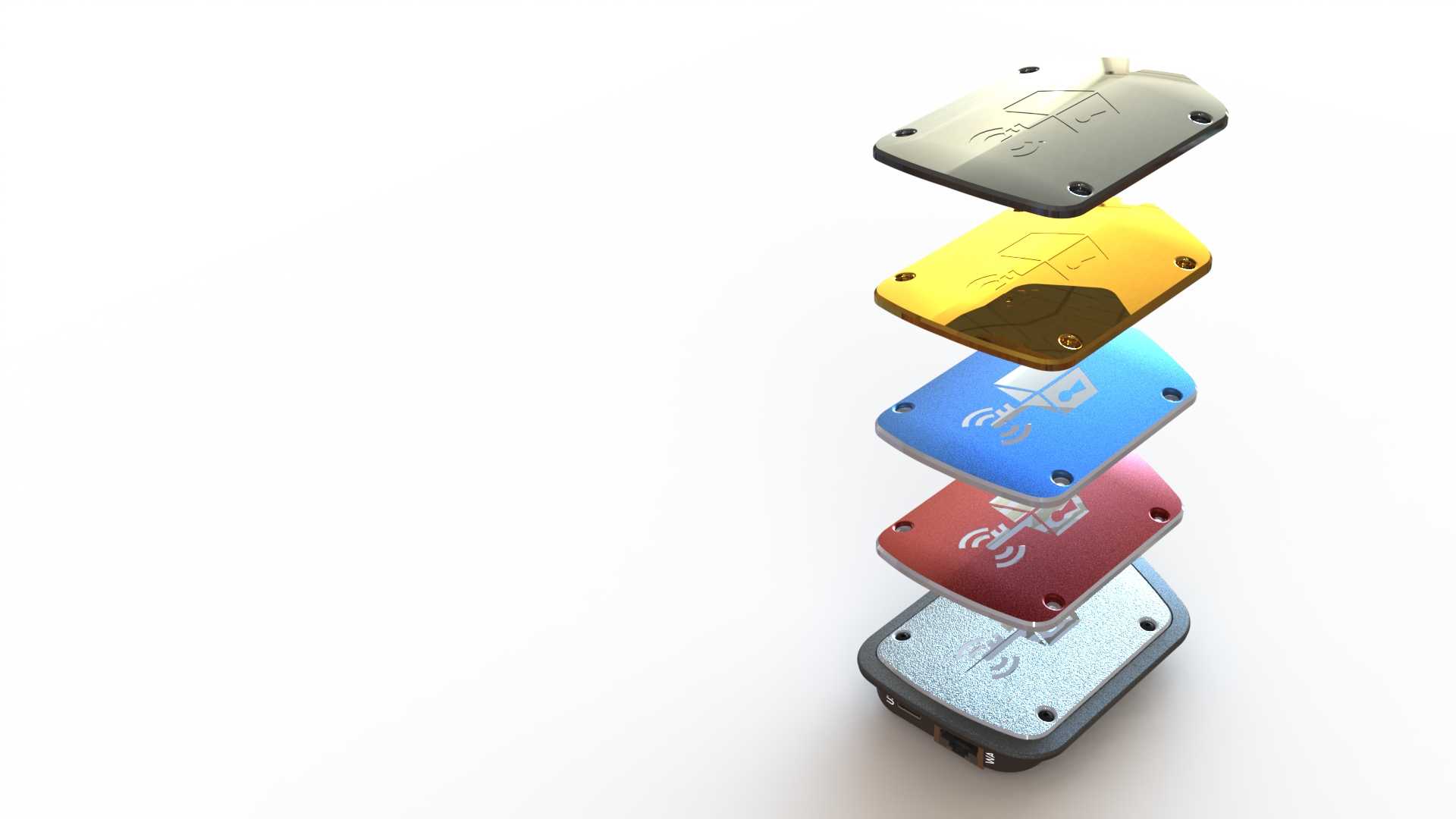

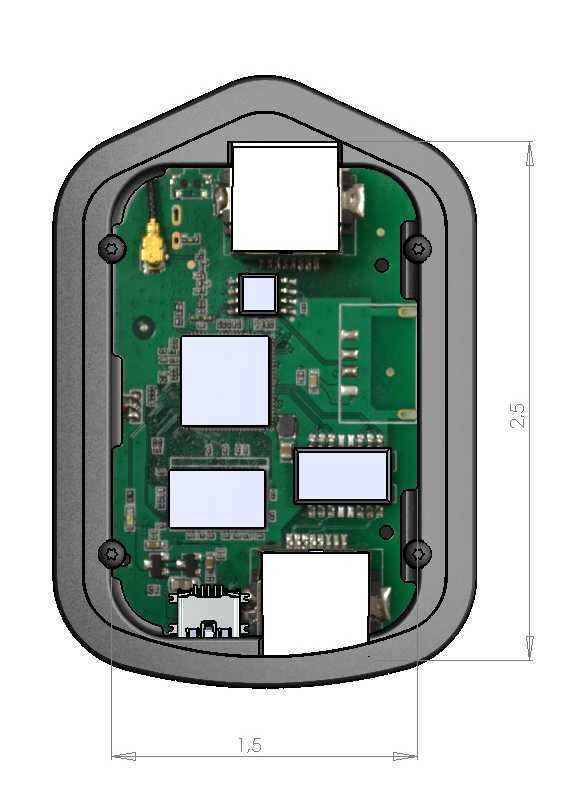

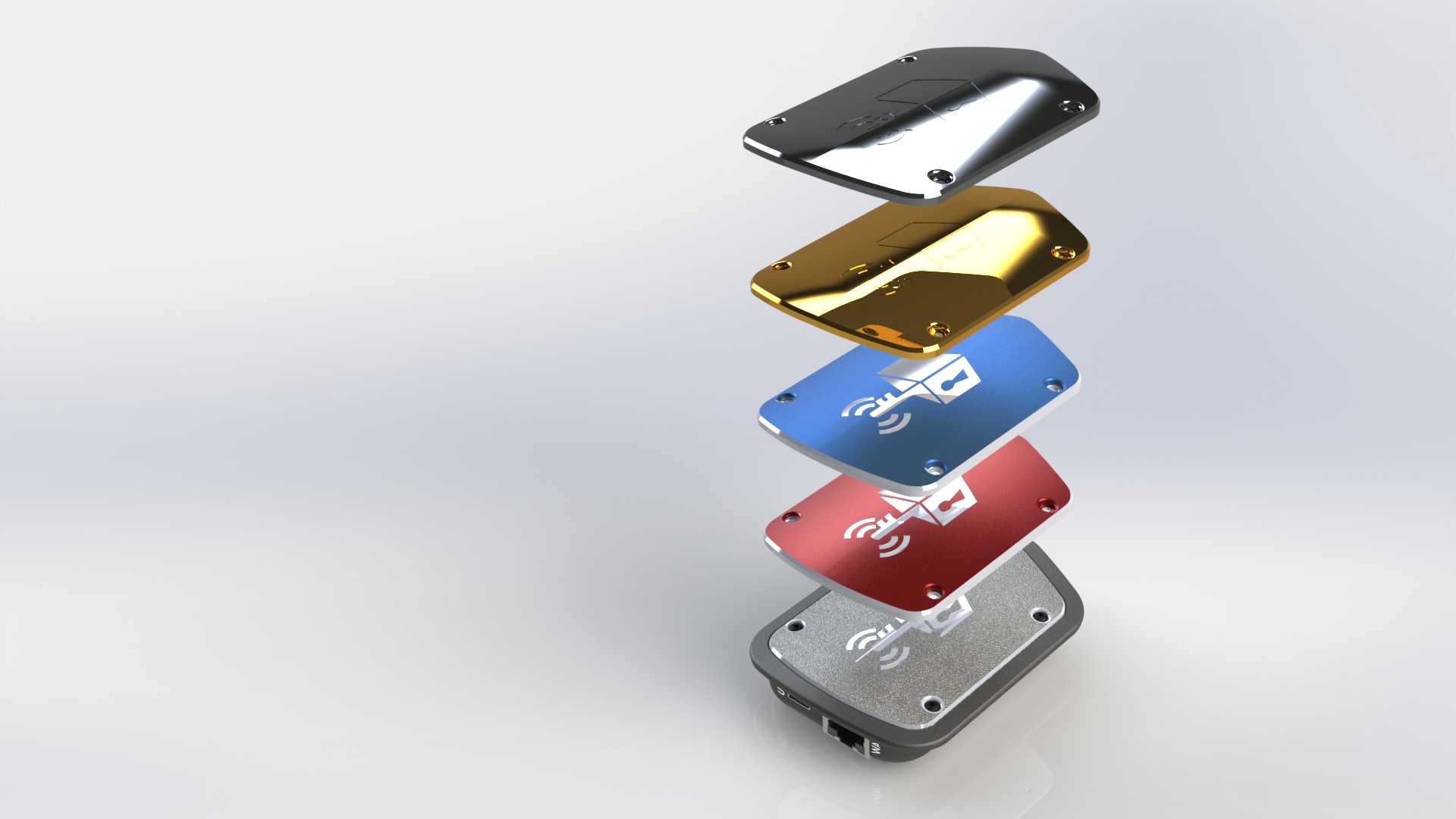

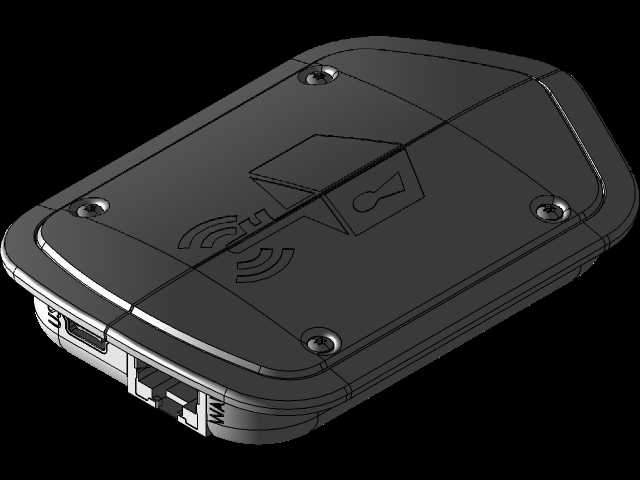

这款迷你WiFi路由器主要面向差旅出行、小型临时办公场景、户外移动作业等需要快速搭建小型无线网络的使用场景，能够在没有固定路由部署的环境下，为手机、笔记本、便携工控设备等终端提供稳定的无线信号接入，也可作为有线网络转无线的中继节点使用，解决小范围空间内多设备同时联网的需求，相比传统家用路由器体积缩减超70%，可轻松放入随身背包甚至衣物口袋，不会占用过多携带空间。产品整体采用分层堆叠的结构设计思路，从上至下分别为上装饰盖、功能PCB主板、下壳体底座三个核心部分，各部件通过四颗十字螺丝完成锁紧固定，装配逻辑简单清晰，既能够满足量产组装的效率要求，也方便后期售后拆解维护。上盖表面做了WiFi标识、信封样式的防滑纹理设计，既可以起到功能提示的作用，也能提升手持拿取时的摩擦力，避免光滑表面容易滑落的问题；外壳部分可根据不同定位的产品需求，选择注塑成型的ABS/PC塑料材质，适配低成本量产需求，也可选用CNC加工或者3D打印的非金属壳体做小批量试制，高端版本还可更换金属材质外壳，提升产品质感与散热表现。PCB板集成了主控芯片、存储颗粒、网络接口模块等核心功能元件，板载预留了标准RJ45有线网口、USB供电接口的安装位，接口位置与下壳体的开孔精准对位，无需额外转接结构即可实现外接网线、供电输入的功能，板上元件布局做了避让设计，不会与上下壳的内部筋位产生干涉。下壳体设计了环绕式的内部支撑筋，既可以承托PCB主板避免其晃动移位，也能提升壳体整体的结构强度，减少外力挤压下的形变概率，壳体底部预留了散热间隙，能够让主板工作产生的热量自然散出，避免长时间工作出现积热降频的问题。整体外形采用圆角矩形的设计，边缘做了大弧度倒角处理，没有尖锐棱角，握持和携带时不会刮蹭随身物品，安装时无需额外固定支架，直接放置在桌面即可稳定使用，接口全部布置在壳体侧方，插拔网线和供电线时不会受到放置平面的阻碍，适配各种狭小的摆放空间。
