桌面式12V转盘枢轴电风扇结构设计

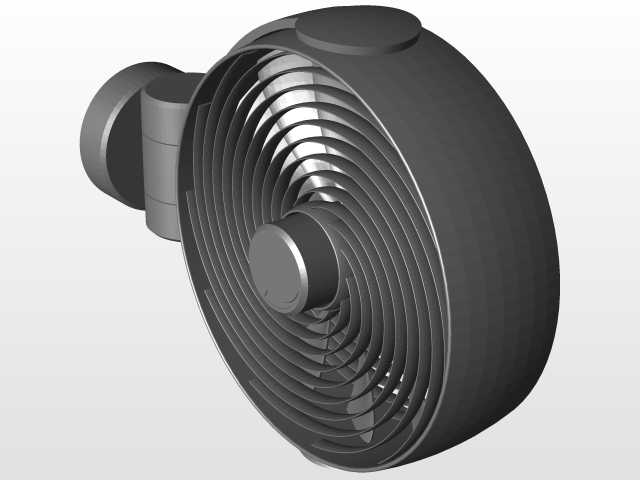

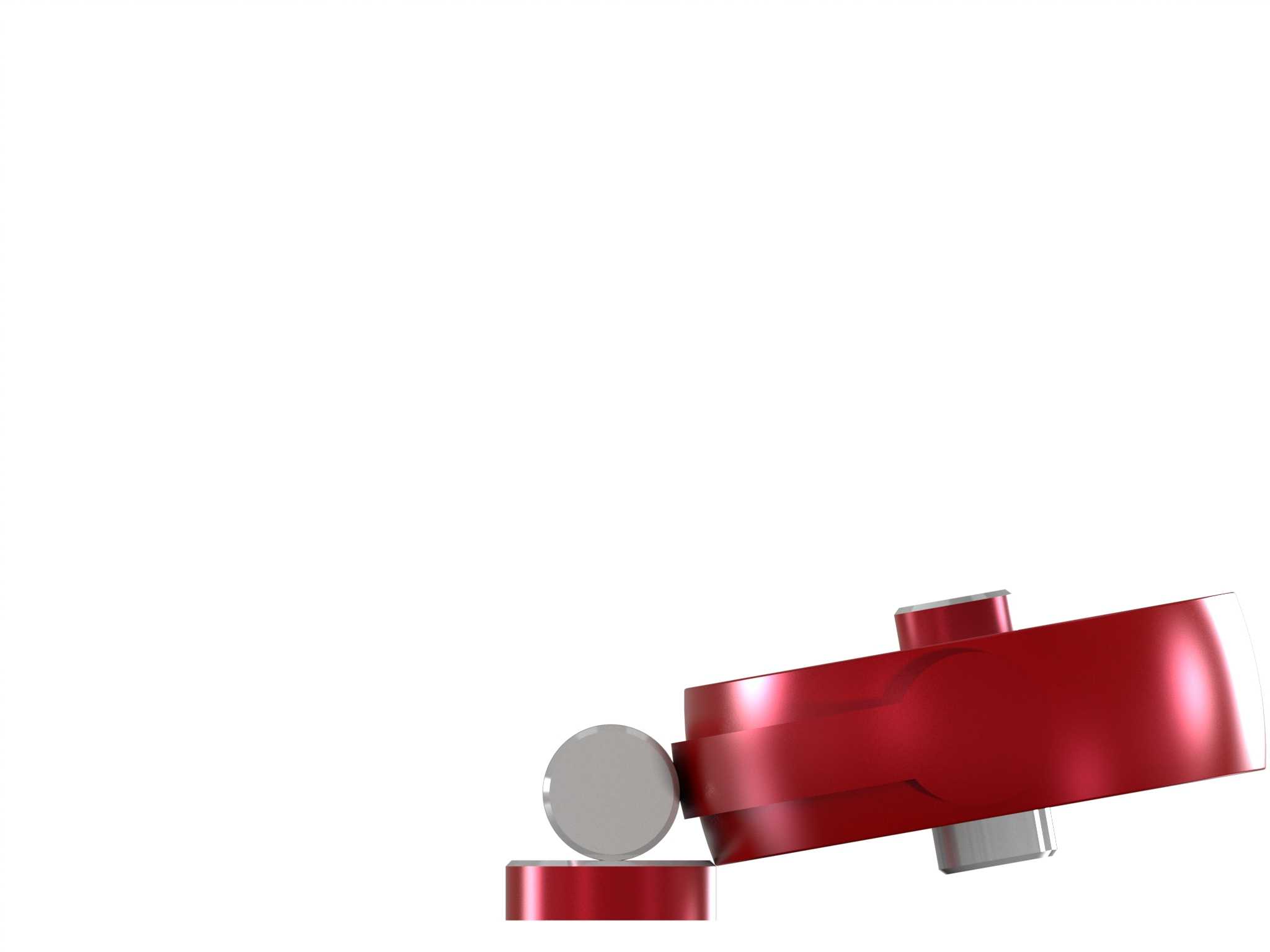

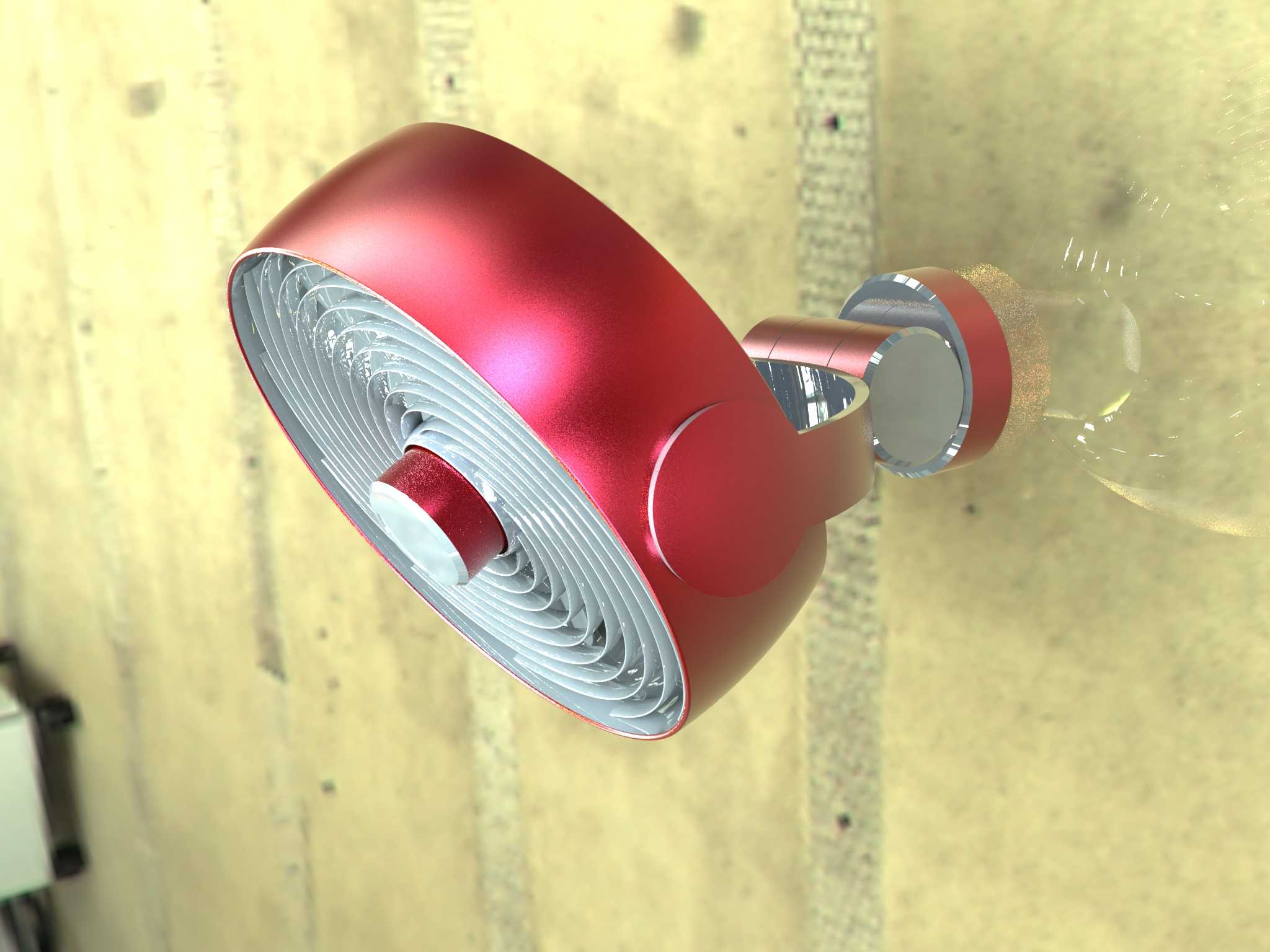

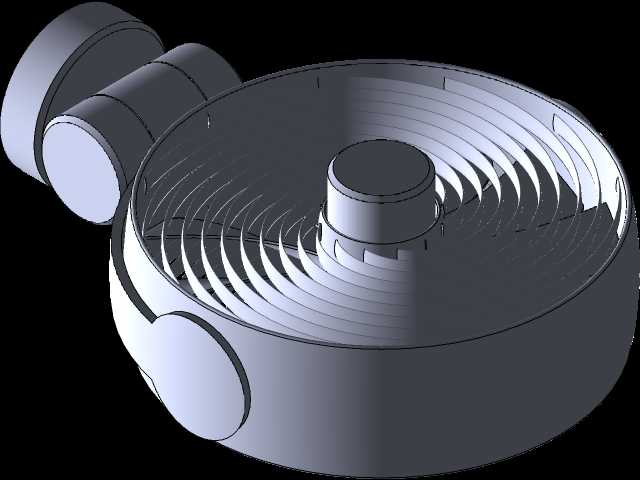

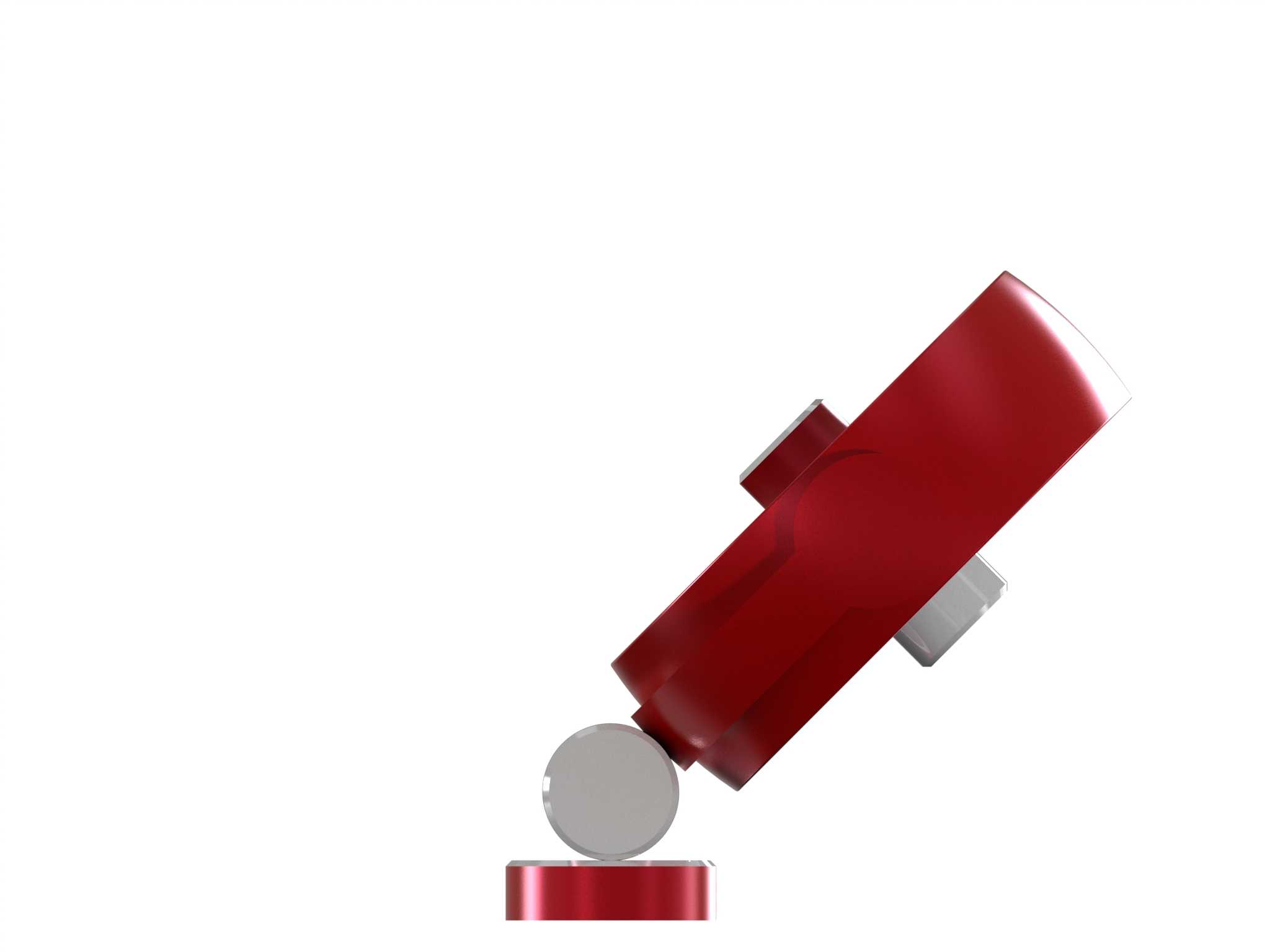

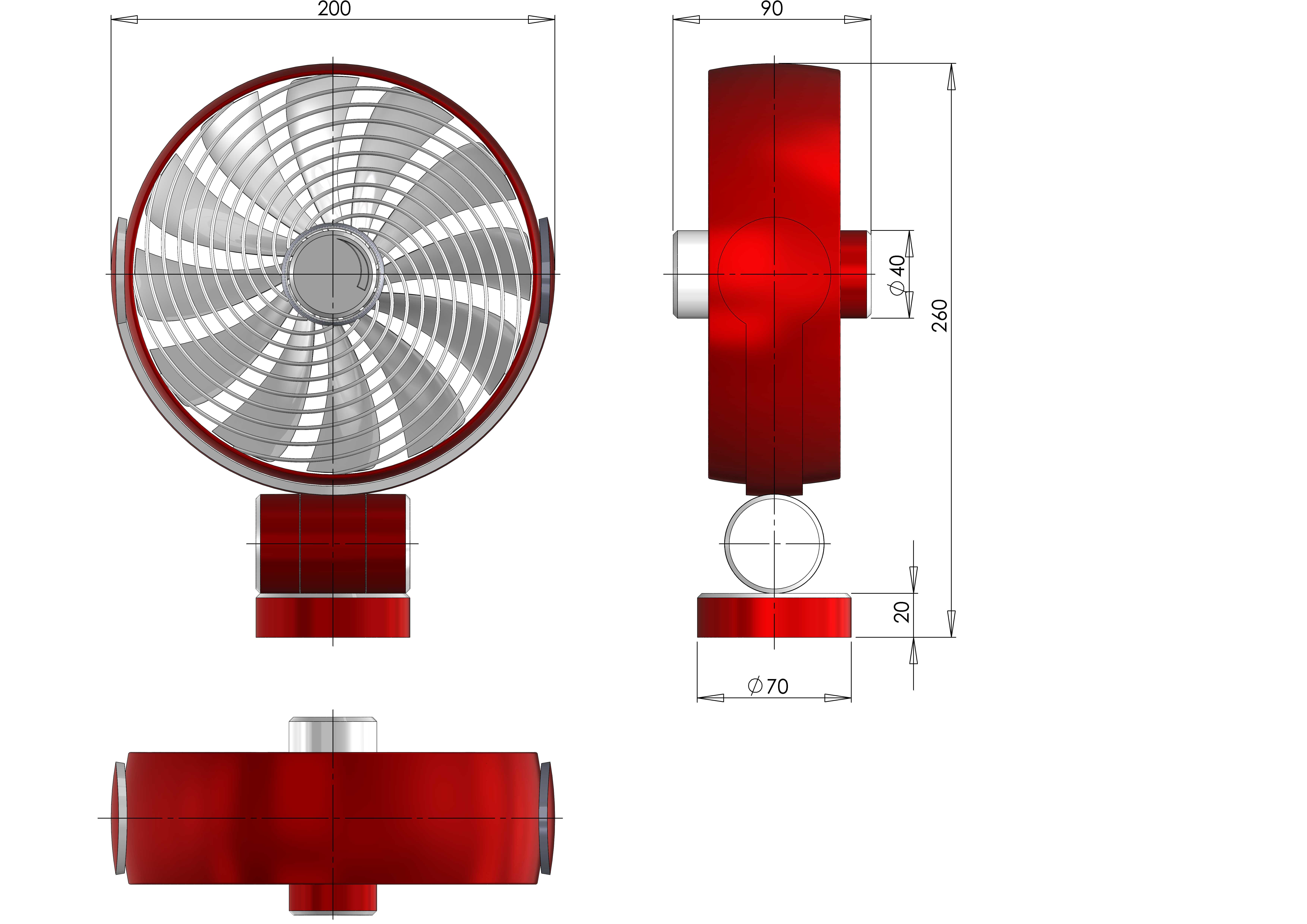

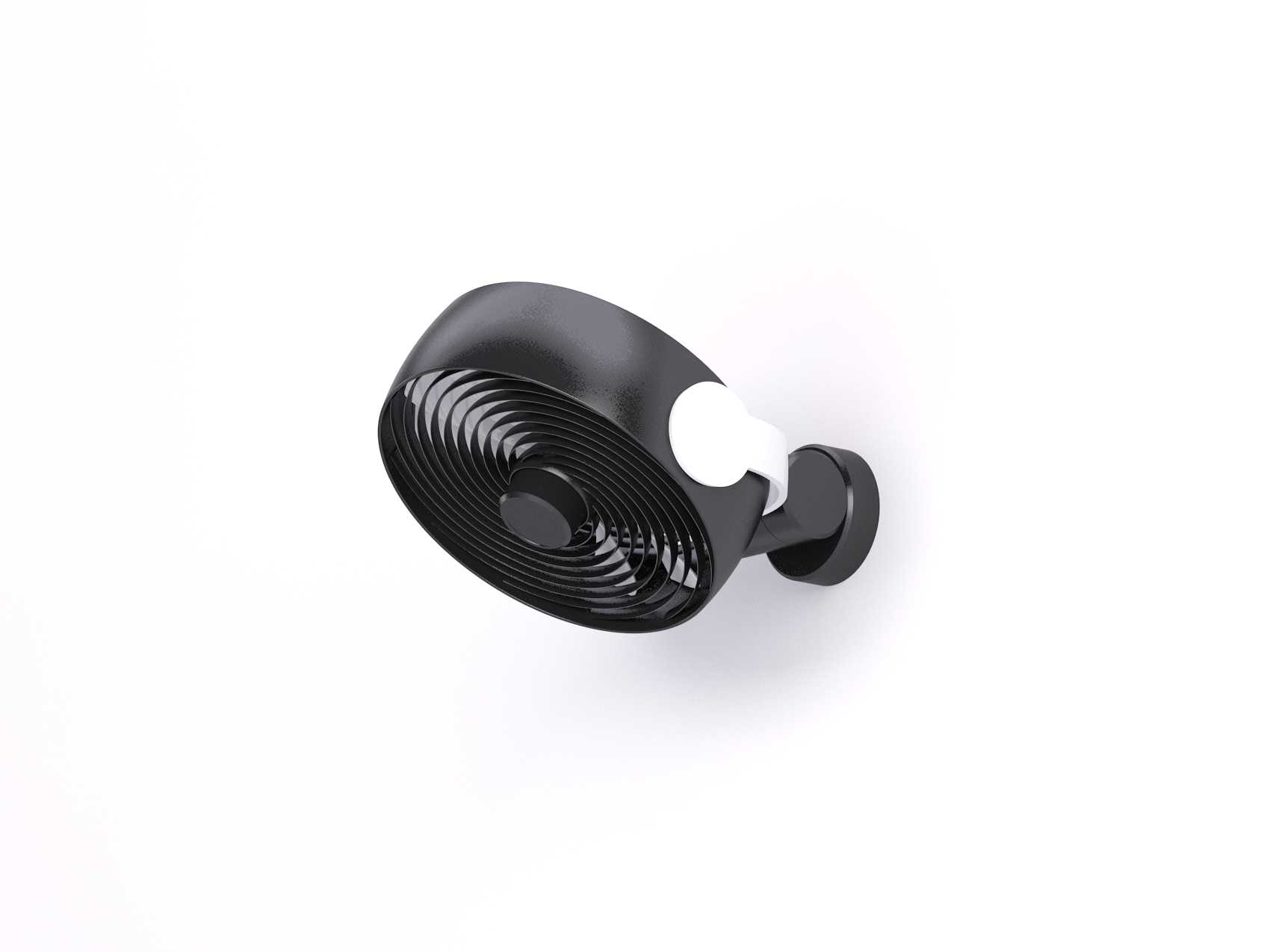

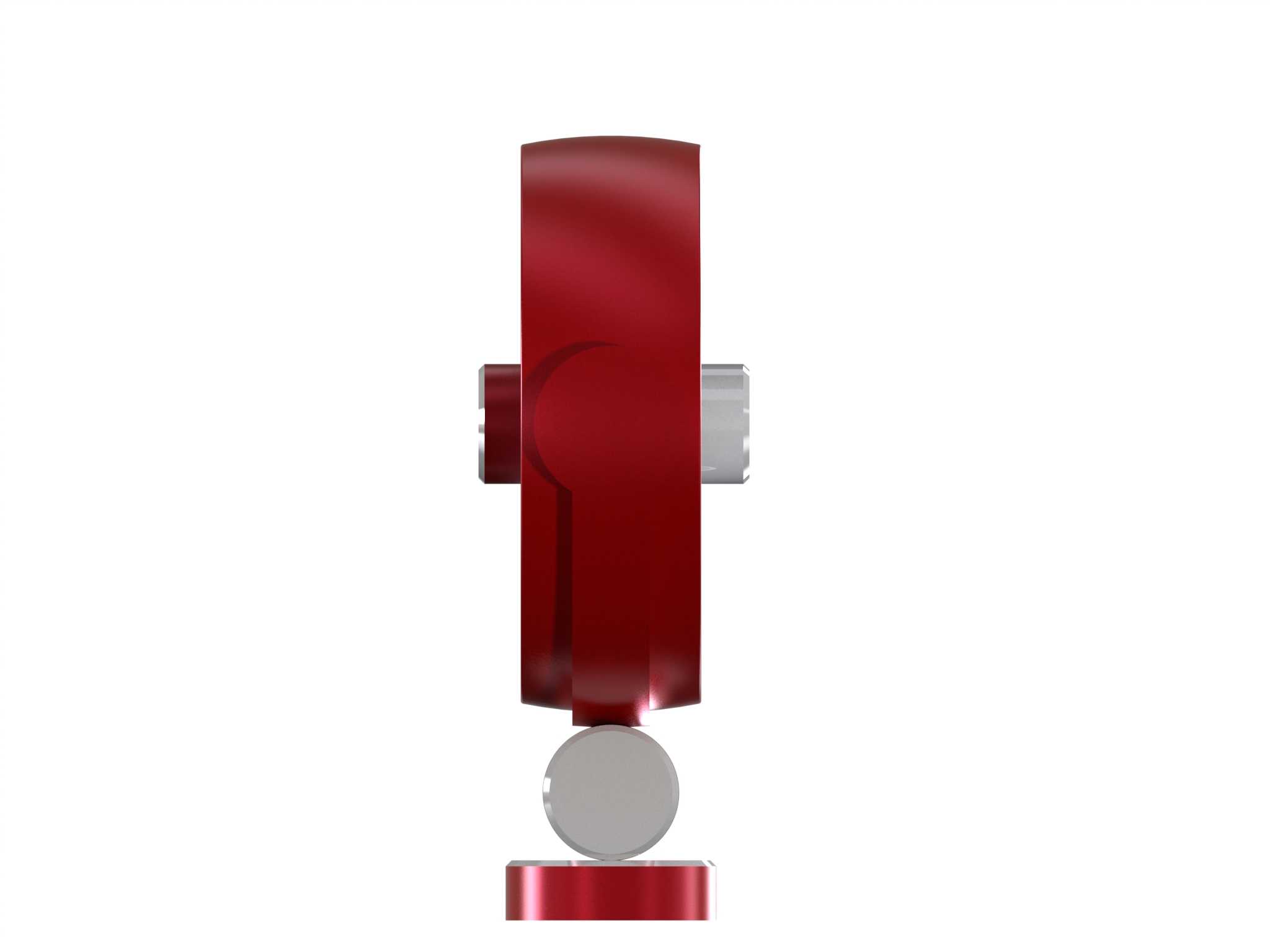

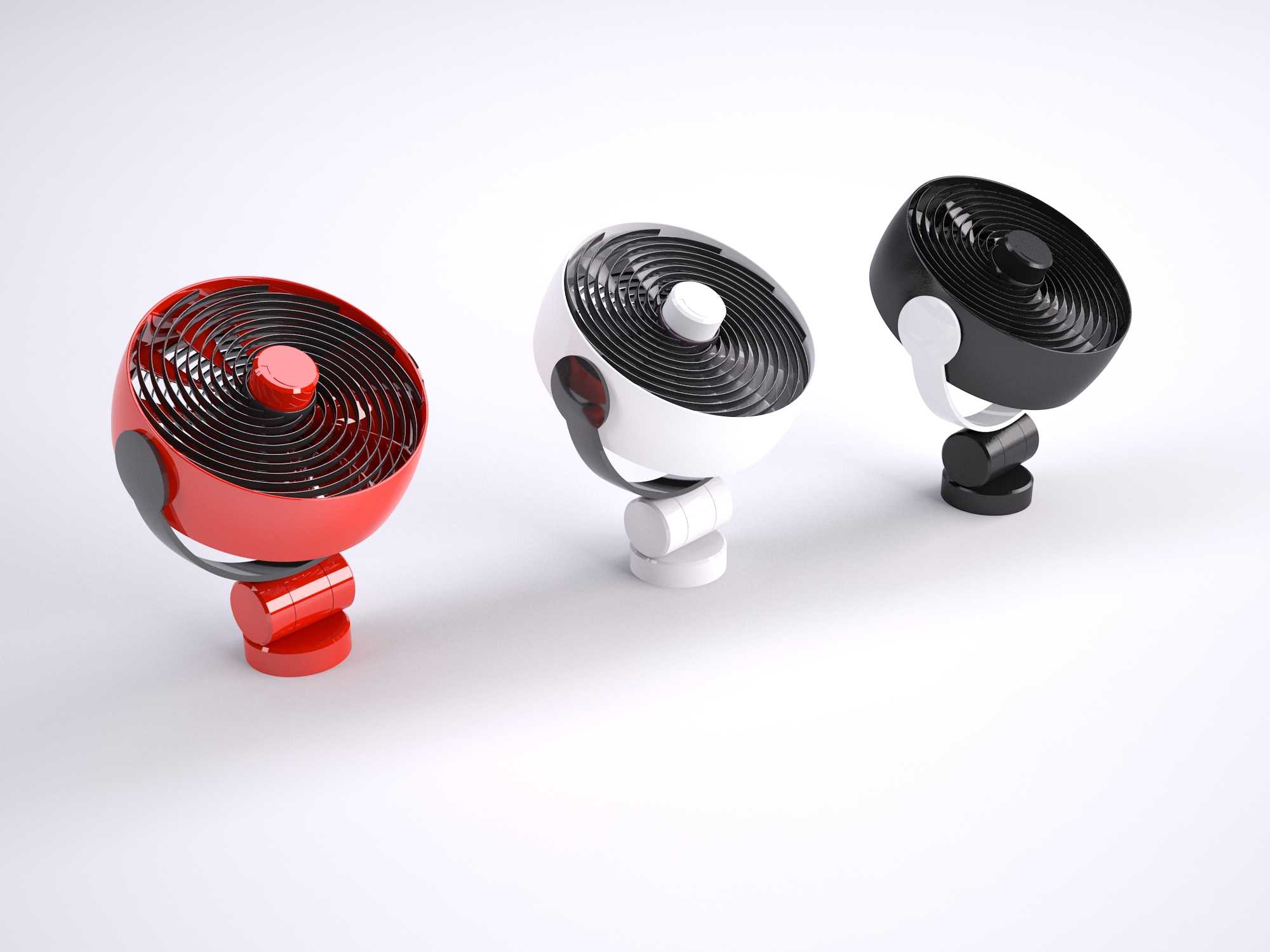

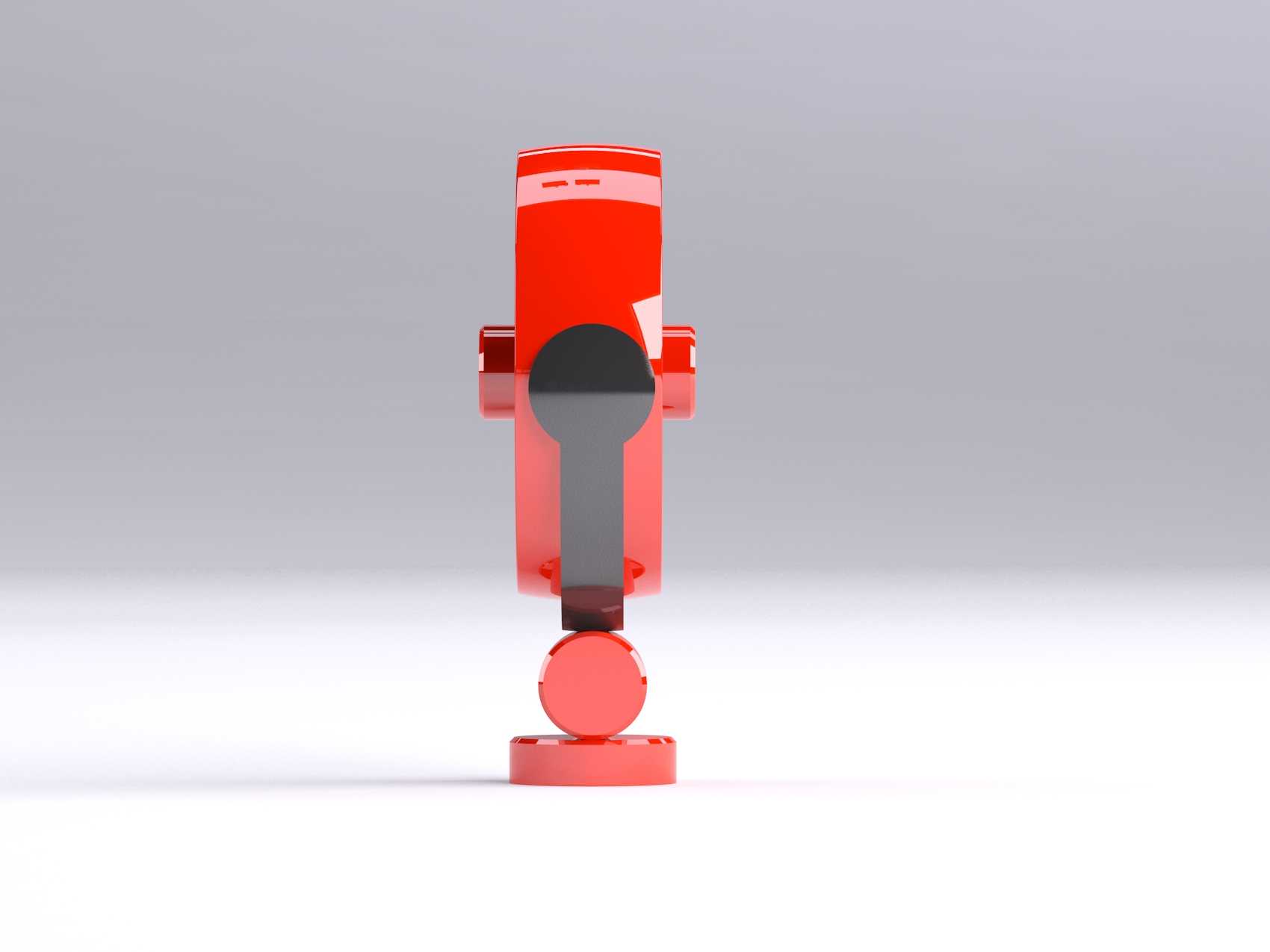

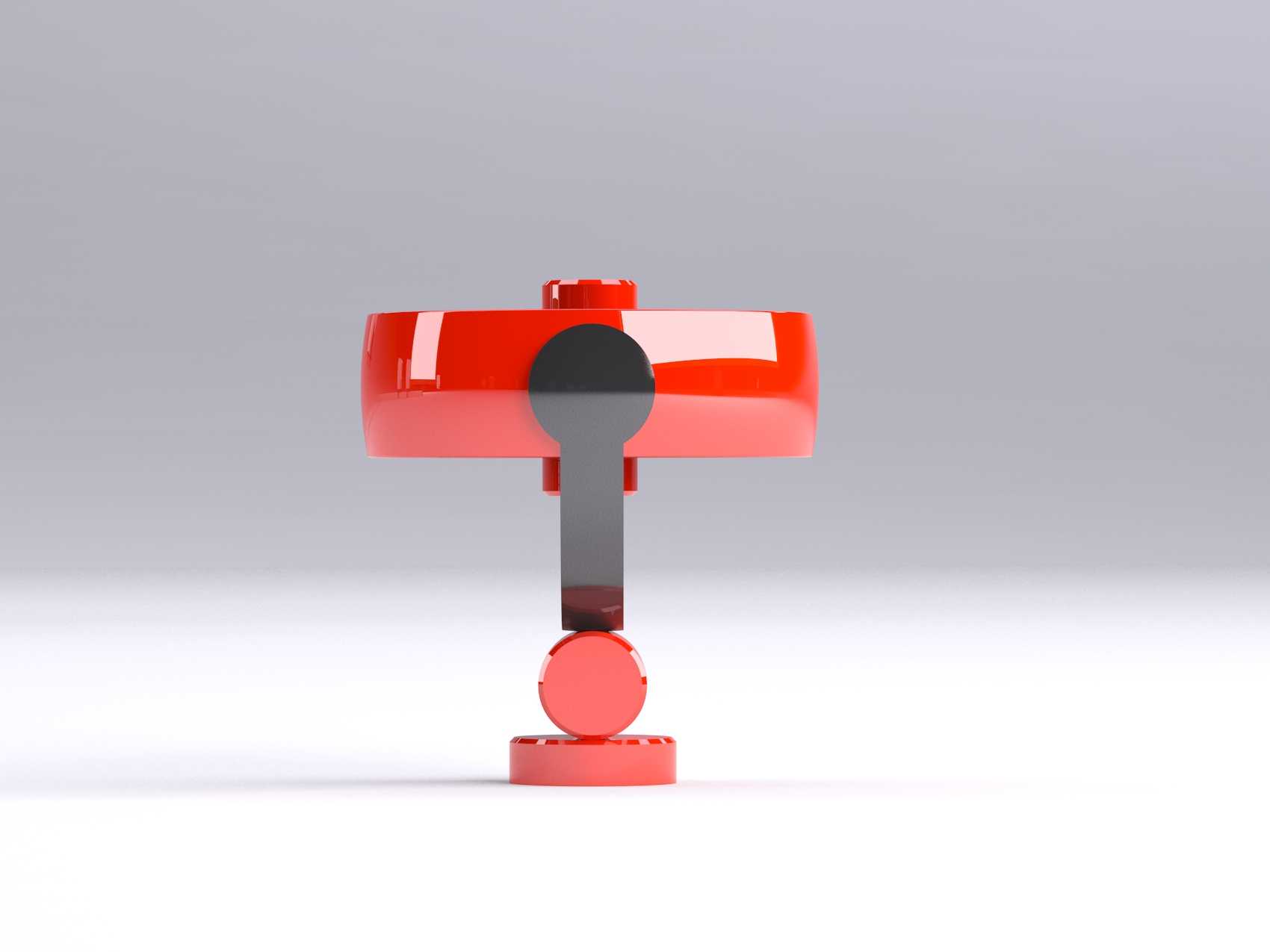

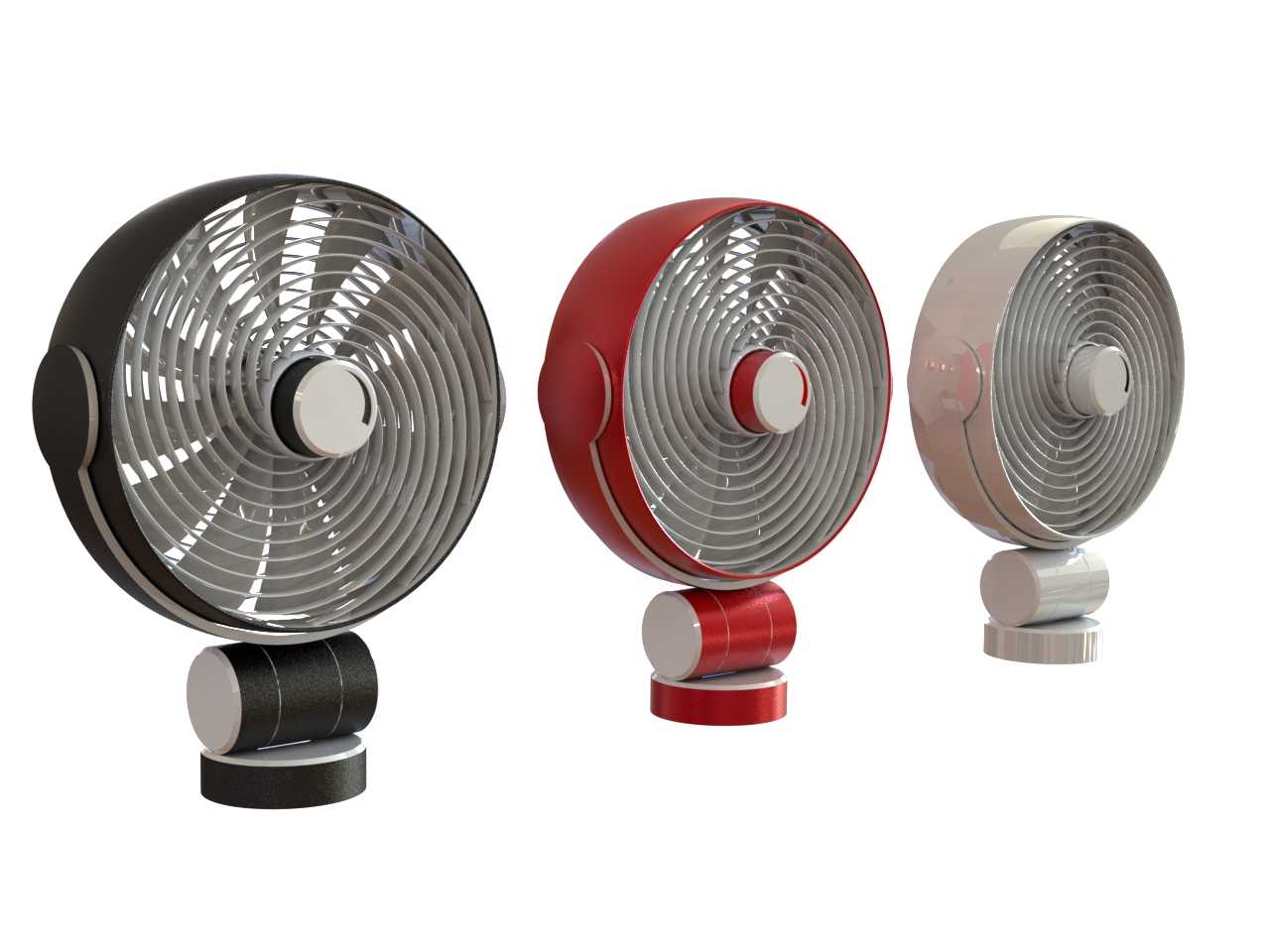

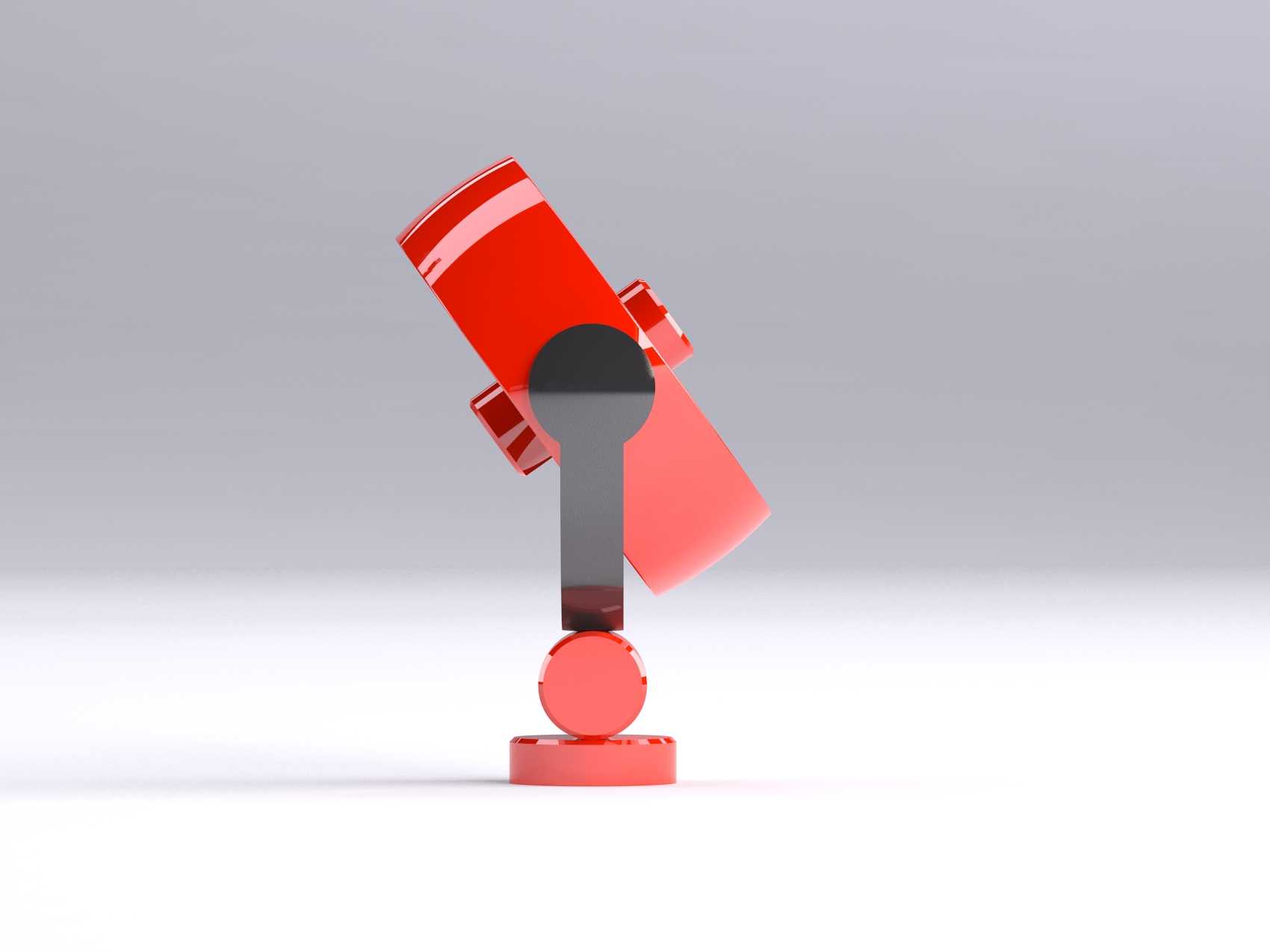

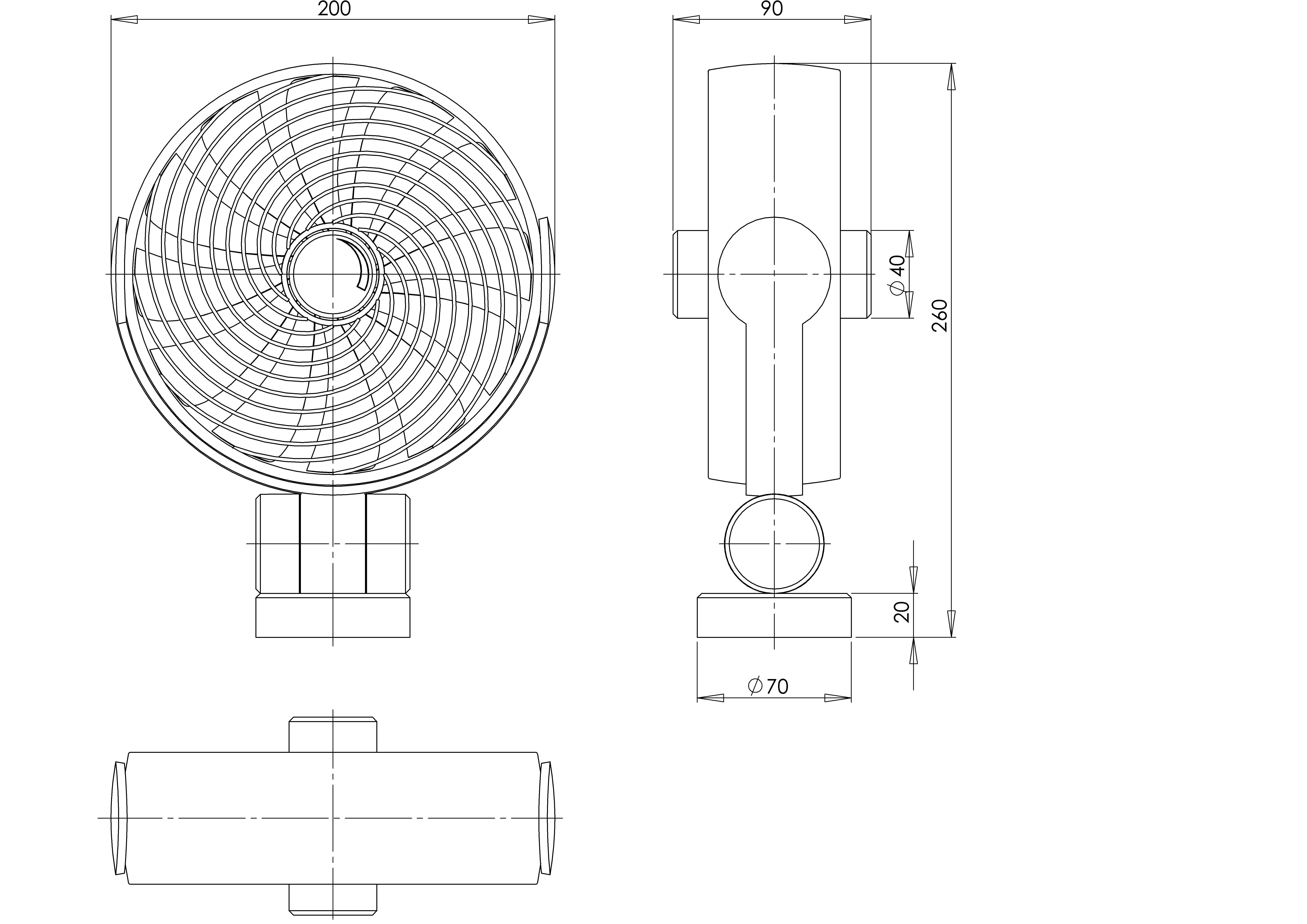

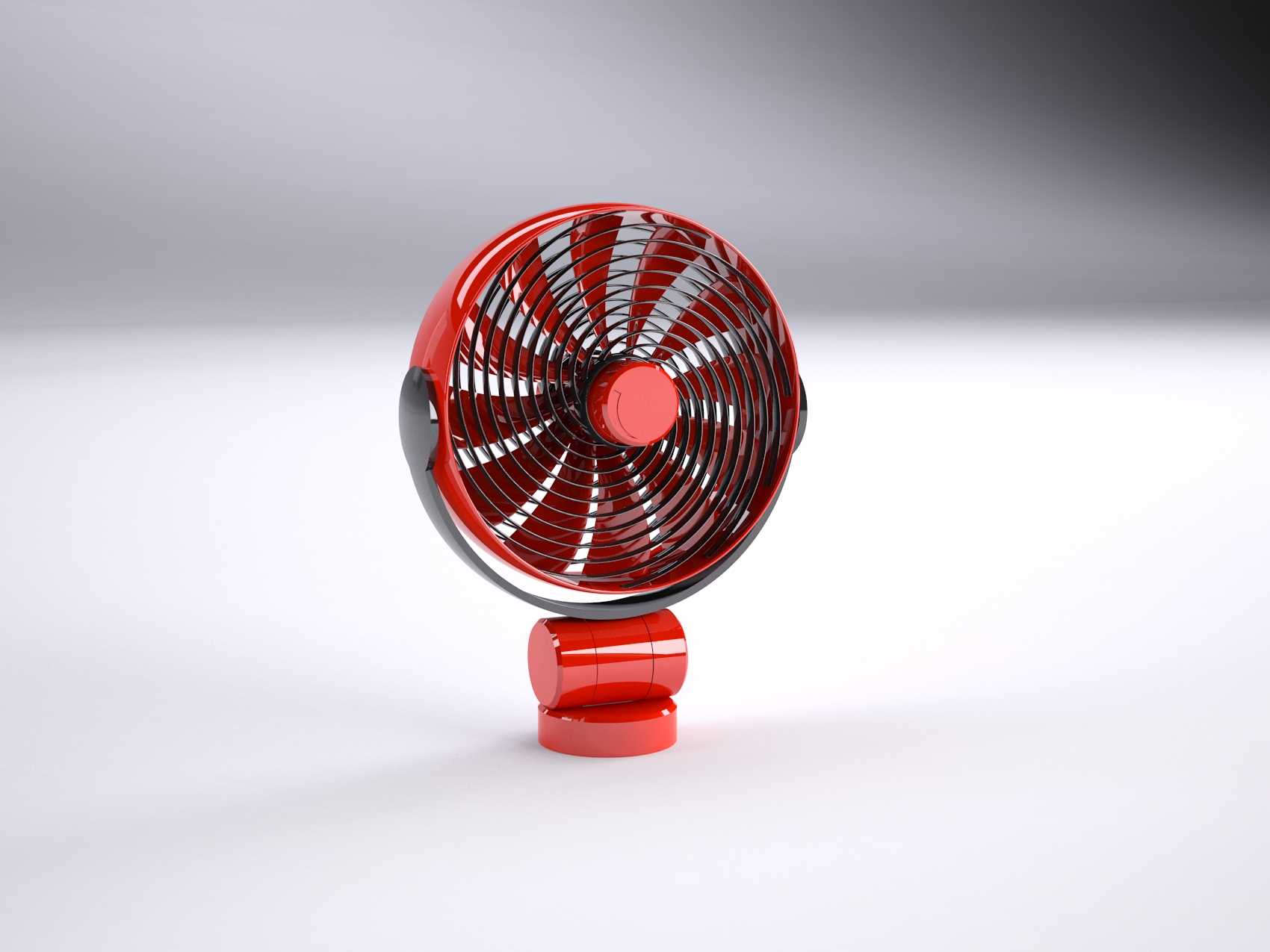

这款12V转盘枢轴电风扇主要面向桌面近距离送风场景，可广泛应用于办公工位、学生书桌、小型居家台面、车载改装空间等对小范围定向送风有需求的场景，能够在狭小空间内提供柔和的定向气流，解决局部闷热不适的问题，相比大型落地扇更节省台面空间，适配小面积使用区域的空气流通需求。设备核心用途为近距离定向送风，通过19厘米直径的叶片旋转推动空气形成稳定柔风，避免大直径风扇直吹带来的体感不适，12V的低压供电设计也让其使用场景更灵活，可适配常规低压供电回路，使用过程中安全系数更高，适合人员长时间近距离接触使用。产品功能特性上，采用转盘枢轴结构实现送风角度的灵活调整，底座的转盘结构可支持水平方向的角度旋转，机头与底座连接的枢轴结构可支持俯仰角度调节，用户可根据自身坐姿、使用位置自由调整送风方向，无需挪动整机位置即可覆盖不同的送风区域；整机所有零部件均采用注塑成型塑料制作，部件自重较轻，挪动调整时无需花费过多力气，同时塑料外壳绝缘性能优异，搭配低压供电方案，日常使用的安全表现更突出；多配色的外观设计可适配不同的桌面装修风格，能够融入办公、居家等不同场景的视觉氛围。产品设计思路围绕小空间使用需求展开，首先确定19厘米的叶片直径，控制整机整体尺寸不会过大，避免占用过多宝贵的台面空间，机头部分采用环形密集防护网设计，既保证气流能够顺畅穿过防护网送达用户区域，又能避免手指误触内部旋转叶片带来的安全隐患，防护网的环形纹理也同步提升了外观的精致感；底座采用分层配重式设计，底部接触台面的部分做了防滑处理，保证角度调整以及整机放置时的稳定性，不会因为轻微触碰就出现移位倾倒的问题；枢轴连接部位做了阻尼结构设计，调整到任意俯仰角度都可以稳定保持，不会出现机头自行下坠偏移的问题，转盘结构也设置了合适的转动阻尼，水平调整角度时手感顺滑，调整后不会自行转动偏移。外形尺寸与安装边界方面，整机整体高度控制在25厘米以内，机头最大直径约21厘米，底座直径约10厘米，放置时仅需要占用直径12厘米左右的台面空间即可稳定放置，无需额外的安装固定结构，直接放置在平整台面上即可正常使用；水平旋转角度可覆盖左右各60度的范围，俯仰角度可支持向上15度、向下30度的调整区间，用户坐在座位上无需挪动风扇，即可覆盖上半身不同高度的送风需求；整机外壳的塑料部件均采用注塑工艺成型，部件之间采用卡扣加少量螺丝的连接方式，后续拆装维护也十分便捷，扇叶与电机输出轴采用直连结构，传动效率更高，运行过程中的噪音也更低，适合安静的办公、学习场景使用。
