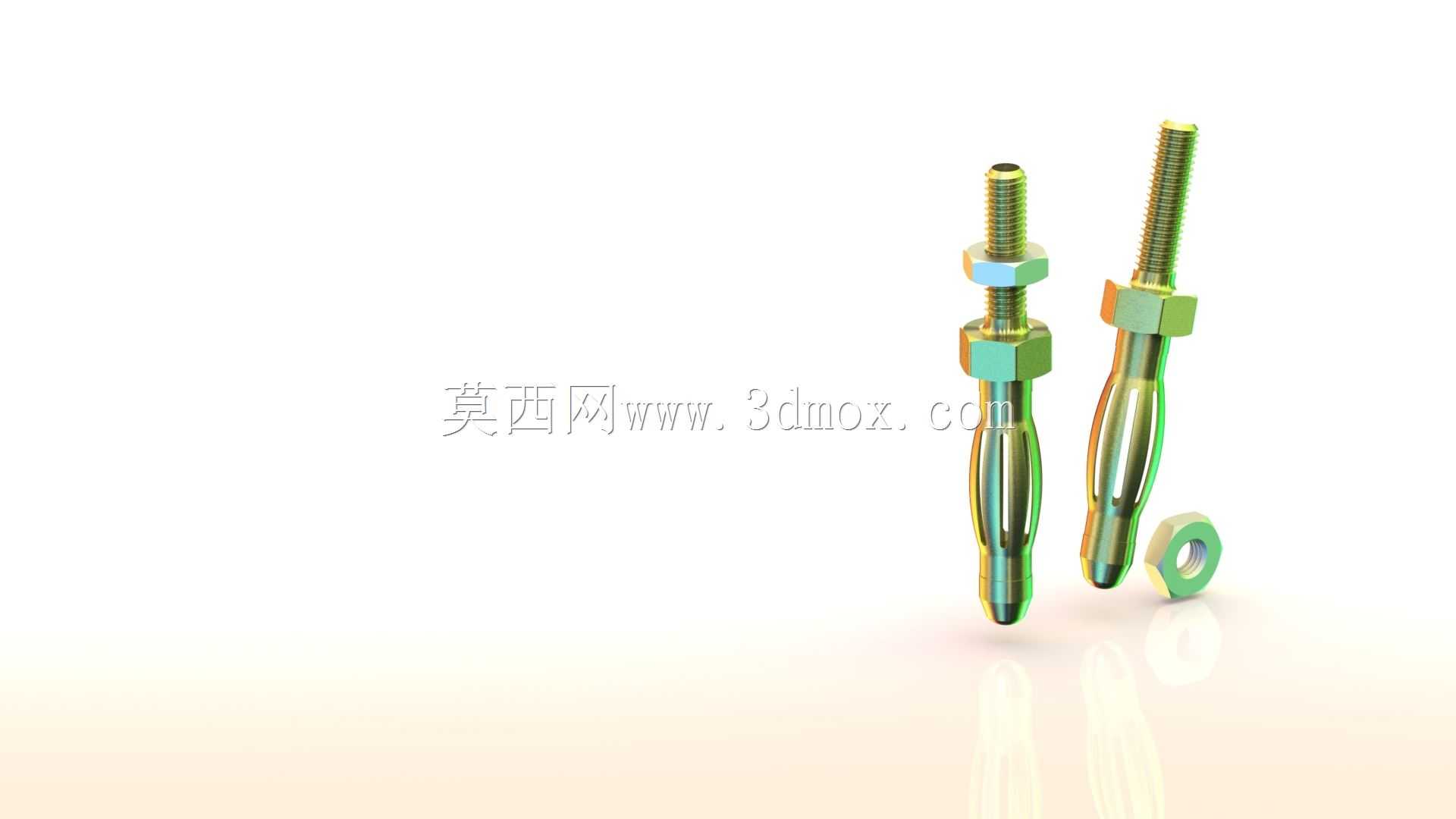

4mm规格带M3双头螺栓香蕉塞结构

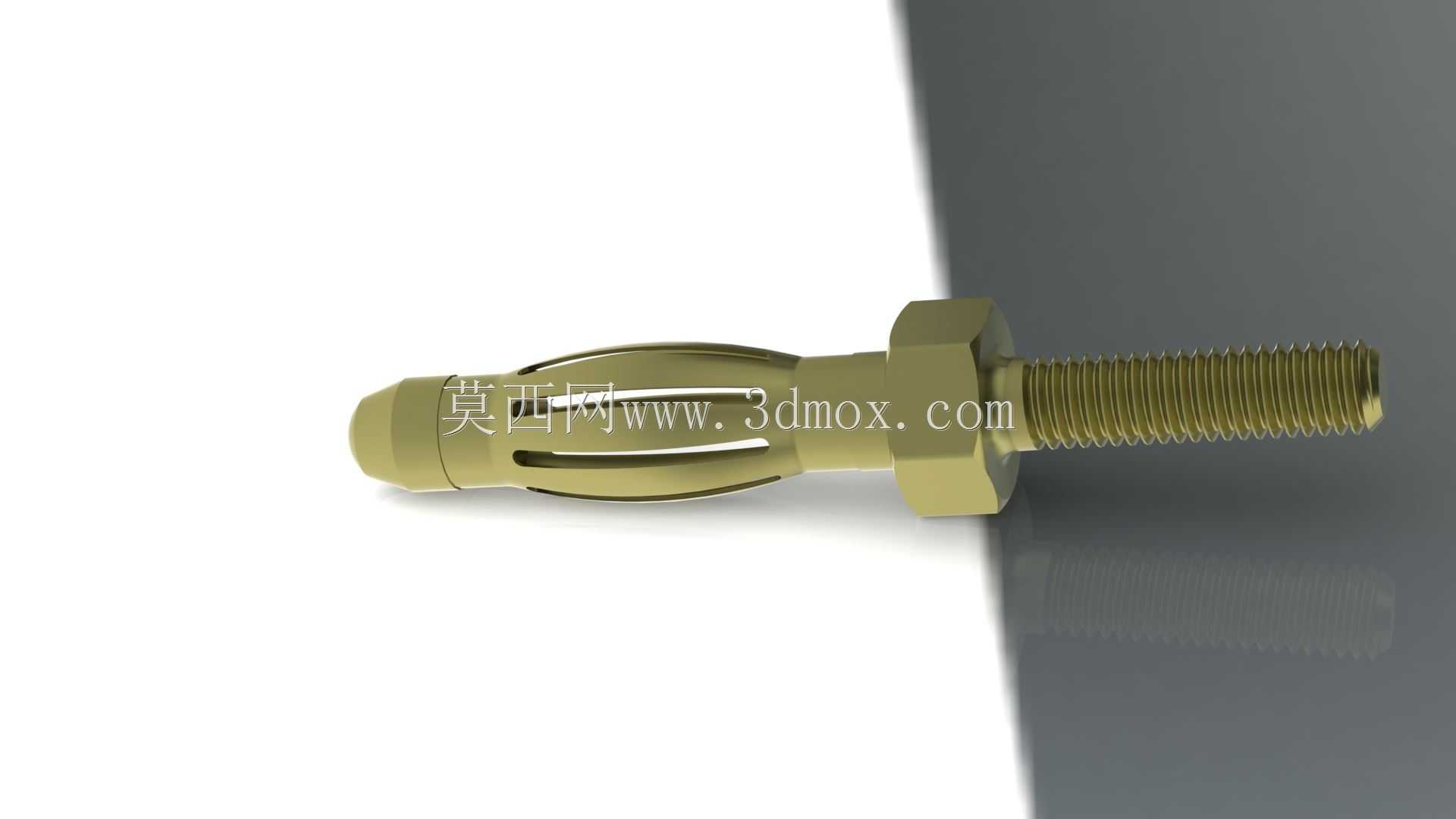

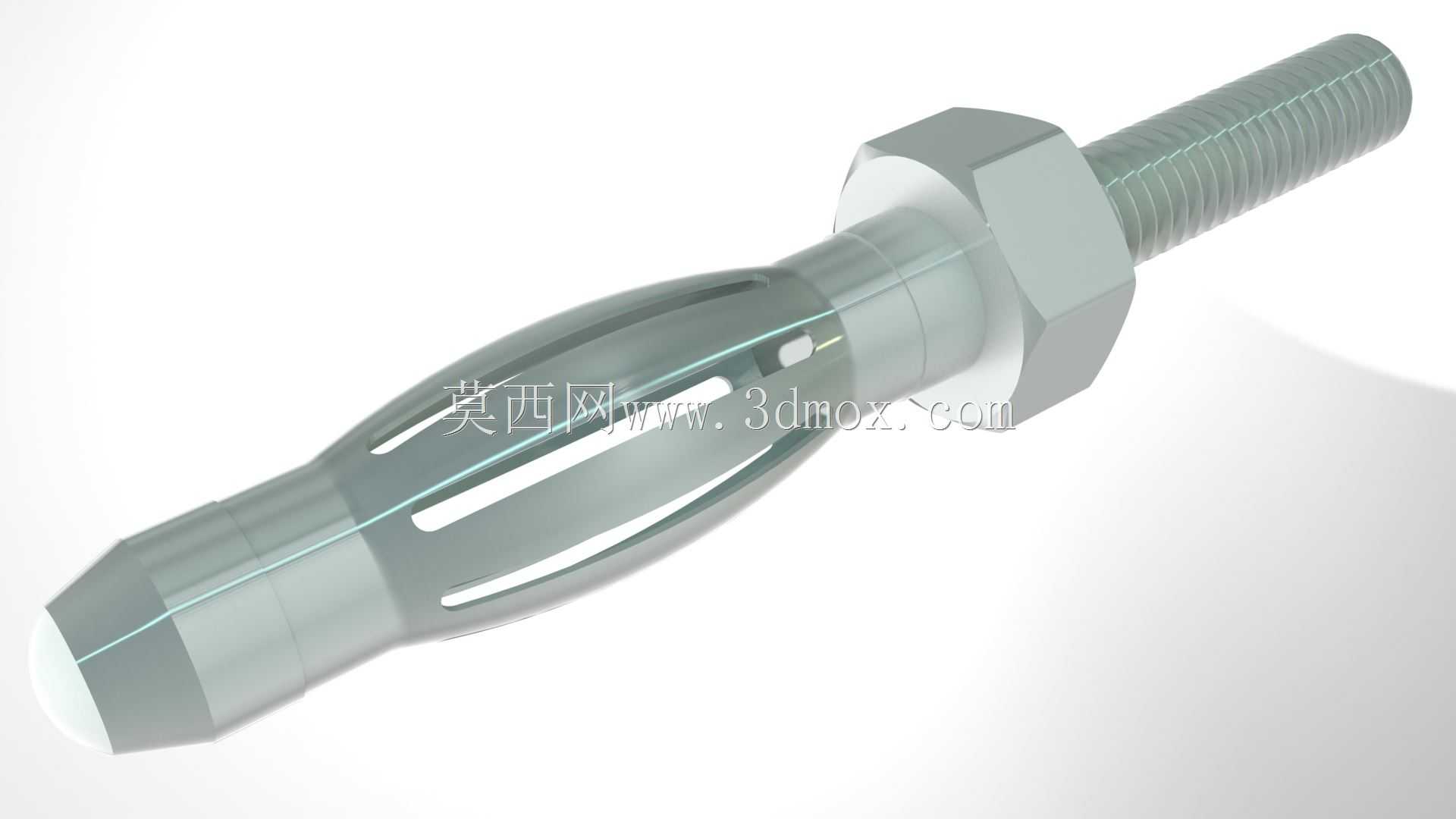

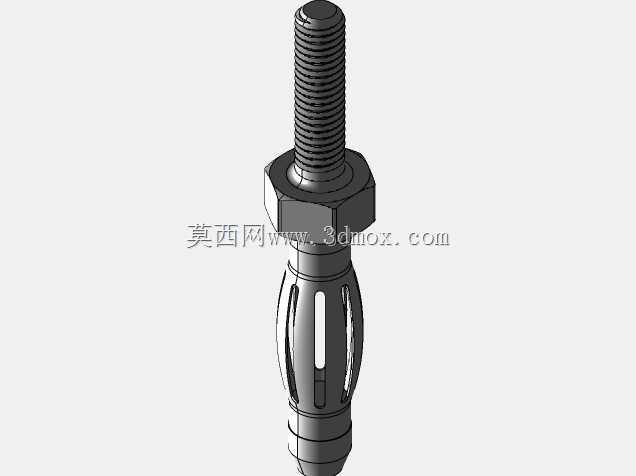

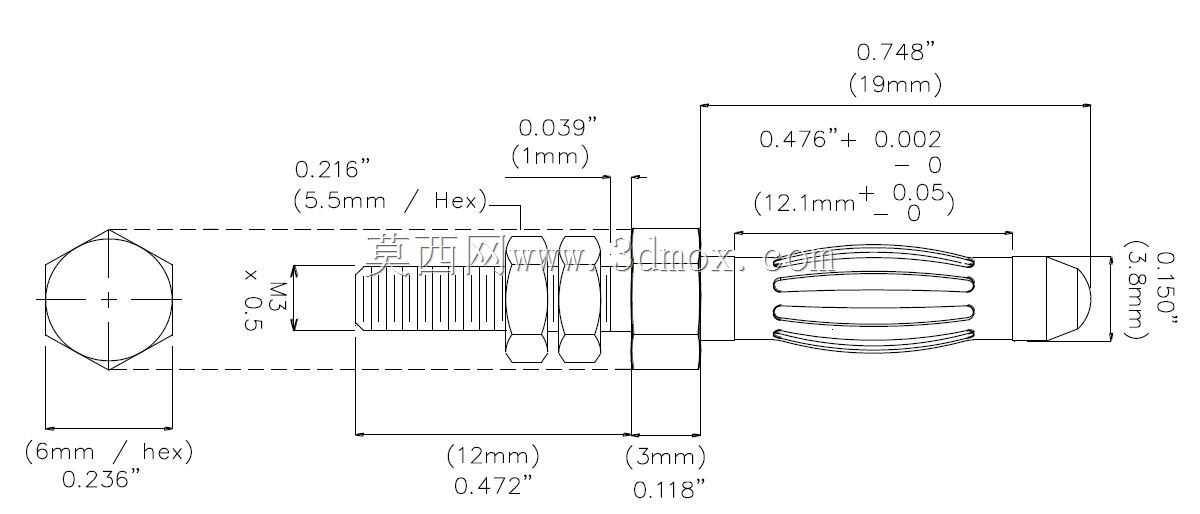

日常做低压电气柜布线、小型设备内部接线固定时，常遇到导线端头需要做插接导通同时要保证连接拉力的场景，这类香蕉塞就是适配这类需求的常用连接件，4mm的主体直径刚好匹配市面通用的4mm香蕉插座，不管是测试治具的信号转接、教学实验台的线路接驳，还是小型机电设备内部的可拆卸式接线，都能用到这类零件。这次建模的这款香蕉塞搭配了M3规格的双头螺栓，和常规压接式香蕉塞不同，带螺栓的结构可以让导线端头通过螺母锁紧，不需要专用压接工具，现场装配或者后期维护更换导线时更灵活，拧开螺母就能重新处理线芯，不会因为压接失效导致整个接插件报废。从结构设计上看，香蕉塞的主体采用开槽式弹性结构，插入插座时瓣片会受挤压产生径向胀力，保证和插座内壁的接触面积足够，降低接触电阻避免大电流通过时发热，尾部的螺栓段做了六角定位面，装配螺母时可以用开口扳手卡住主体，不会跟着螺母转动拧伤内部线芯。安装边界上要注意，塞体插入端的有效插接深度是18mm，布线时要给插座后方预留至少22mm的操作空间，方便插拔时手指发力，搭配的M3螺母对边宽度是5.5mm，相邻两个香蕉塞的安装孔中心距不能小于8mm，否则拧螺母时扳手会和旁边的零件干涉。做结构建模时特意把塞体的开槽缝隙控制在0.3mm，这个尺寸既能保证插入时的弹性变形量，又不会因为缝隙过大导致接触时出现断点，表面的金属镀层厚度在模型里做了0.02mm的偏移量，做装配干涉检查时能更贴近实际生产的零件尺寸，不会出现建模时能装进去、实际生产因为镀层公差装不上的问题。另外尾部的螺栓和塞体的连接段做了滚花结构，实际生产时这个位置是压装配合，滚花能增加两者的结合力，拉扯导线时不会出现螺栓和塞体脱开的情况，建模时把滚花的齿距做了0.4mm的细节还原，做有限元受力分析时可以更准确模拟压装后的应力分布。
