嵌入式工业触控显示交互模组结构

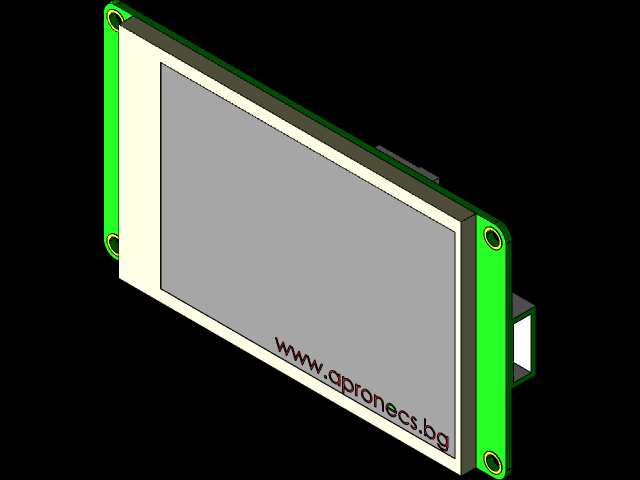

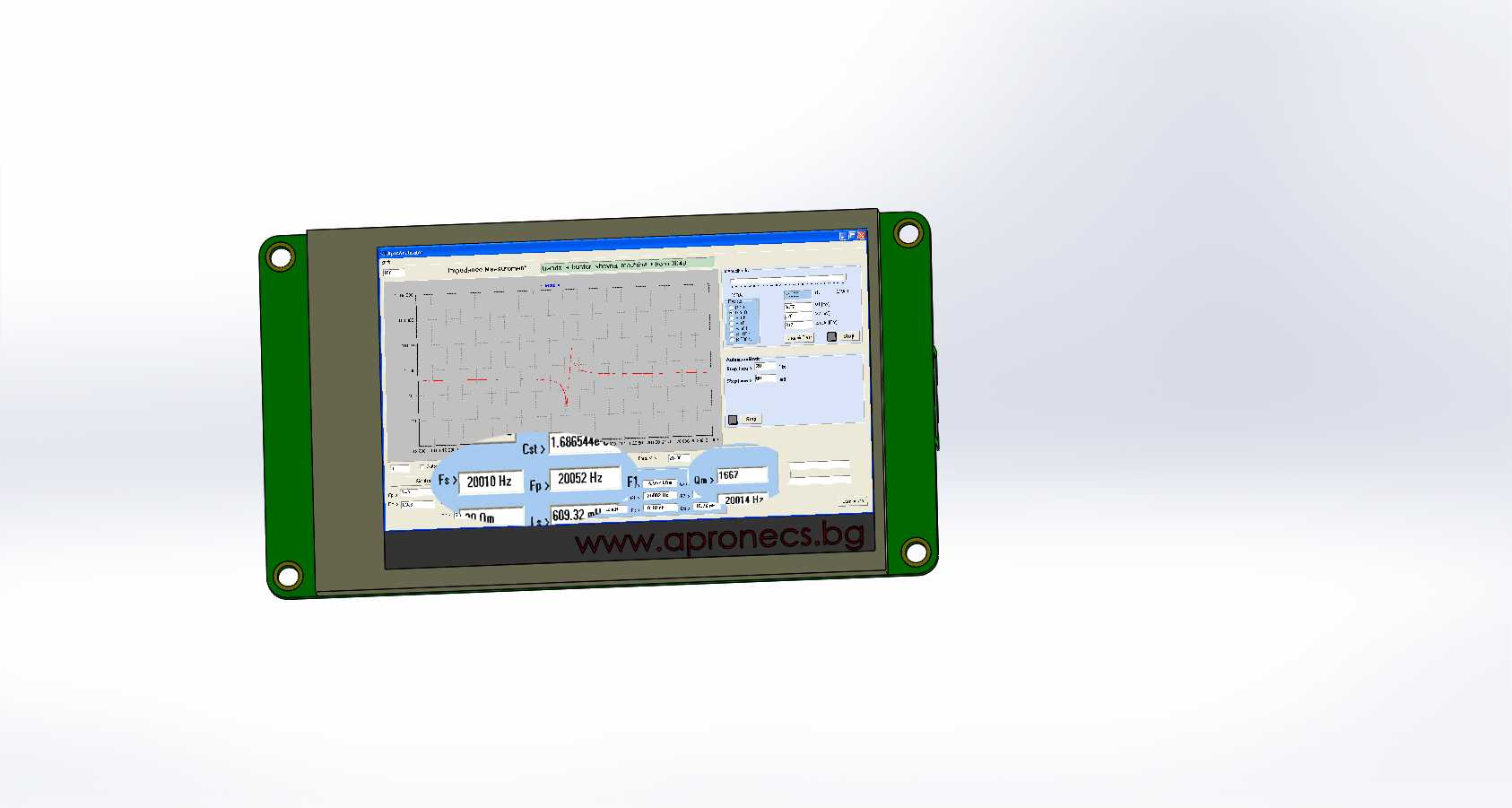

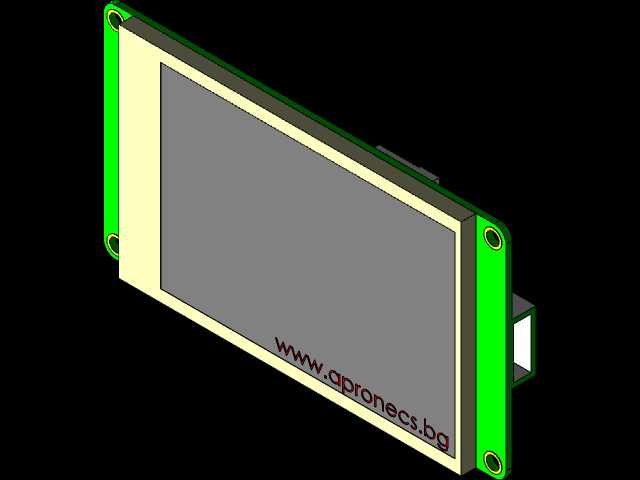

这款嵌入式触控显示模组，是面向工业控制场景打造的人机交互核心部件，广泛适配小型自动化设备、桌面型检测仪器、分布式数据采集终端、小型工控机组态交互等场景，能够替代传统按键式操作面板，实现参数设置、数据可视化展示、运行状态监控、操作指令下发等核心功能，解决传统设备交互界面信息承载量小、操作逻辑繁琐、状态反馈不直观的痛点。在实际产线应用中，这类模组常被集成在小型温控设备、环境监测终端、桌面型点胶设备、小型实验仪器的操作端，操作人员可直接通过触控操作完成参数调整，无需外接键鼠或额外操作终端，大幅降低设备操作的学习成本，同时提升参数调整的响应效率。从功能特性来看，这款模组集成了显示输出与触控输入双重功能，屏幕区域可实时展示设备运行的波形数据、参数数值、状态提示信息，触控层支持精准的点位点击、滑动操作，可适配组态软件的各类交互控件，满足不同设备的自定义交互界面需求。设计层面，模组采用板载集成式结构，将驱动电路、触控采集电路、显示面板整合在同一块PCB基板上，外围预留标准安装固定孔位，无需额外设计复杂的支撑结构，设备结构设计人员可直接将模组嵌入设备面板的预留开孔中，通过四角的安装孔完成螺丝固定，安装流程简便，适配厚度较薄的设备面板安装需求。外形设计上，模组整体为矩形板状结构，绿色PCB基板边缘做了圆角处理，避免安装过程中刮伤操作人员或设备内部线材，显示区域占据基板正面的核心位置，四周预留足够的电路布线与安装避让空间，安装边界清晰，设计人员在做设备面板开孔时，可直接参照模组外轮廓尺寸预留开孔，同时在面板与模组接触面预留缓冲密封胶条的安装位，即可实现面板处的防尘防护，适配多数工业现场的常规使用环境。电路接口部分设计在基板侧边，可通过排线与设备主控板连接，不会额外占用面板正面的空间，保证设备操作面的整洁美观，同时接口位置做了防呆设计，避免安装过程中出现插反的问题，降低组装环节的出错概率。
