微雪1.3英寸SH1106OLED显示模块结构设计

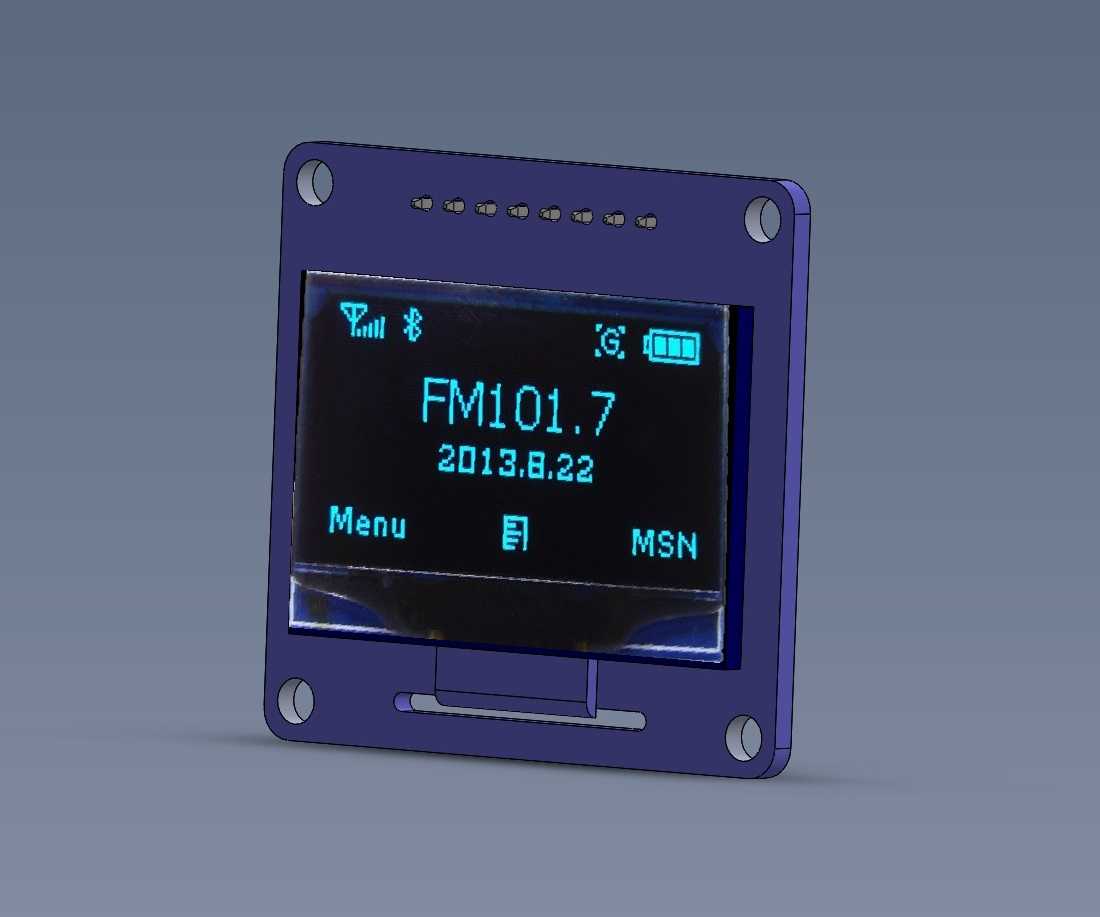

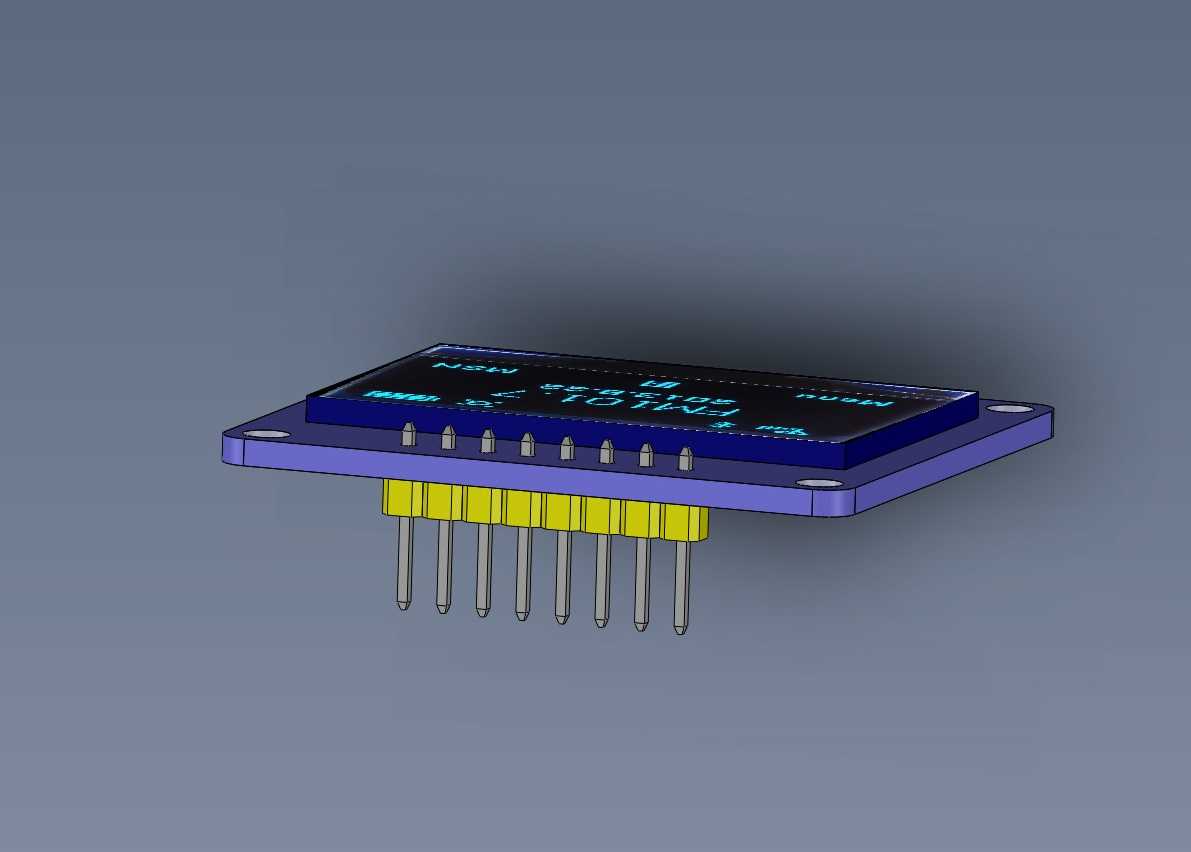

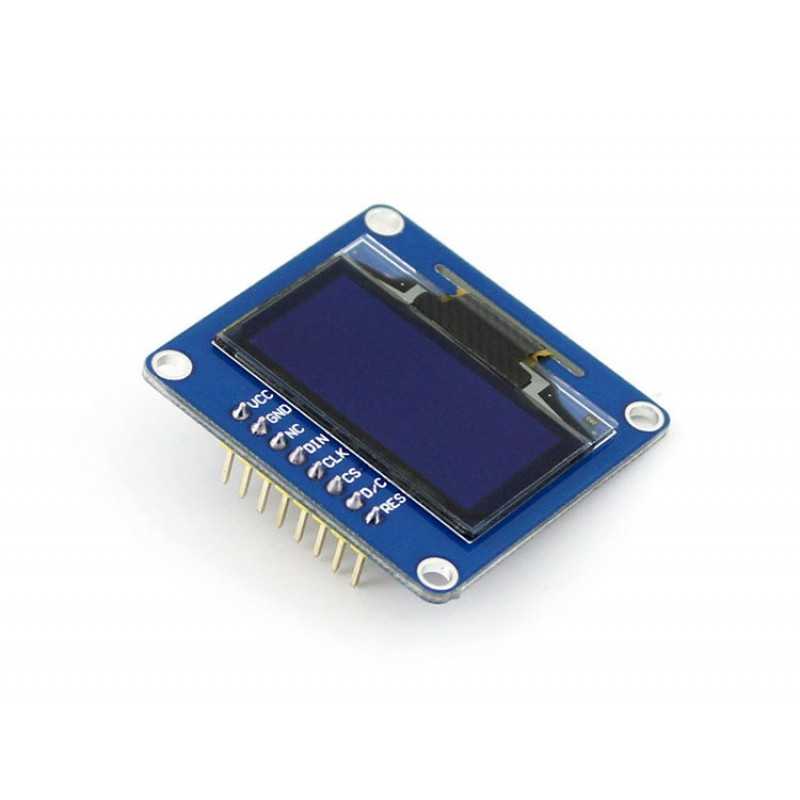

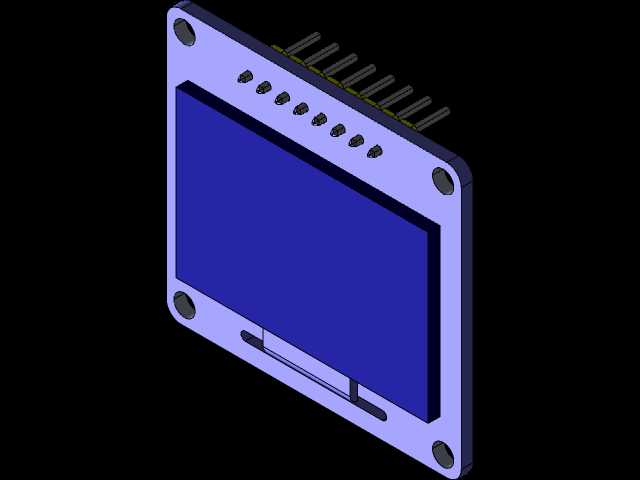

这款小型OLED显示模块，是面向嵌入式开发、小型智能硬件场景打造的人机交互显示组件，在实际应用中可覆盖桌面小型外设、便携检测仪器、开源硬件开发板、小型智能穿戴原型、车载辅助小屏、工业控制微型状态指示终端等多个场景，能够在有限的安装空间内完成字符、简易图标、数值参数的清晰显示，为设备提供直观的状态反馈与信息输出通道。模块采用SH1106驱动芯片作为核心控制单元，支持SPI与I2C两种常用通讯接口，能够适配绝大多数主流微控制器的通讯引脚定义，无需额外设计复杂的电平转换电路即可完成硬件对接，直插式的接头设计能够大幅降低手工焊接的难度，既适合小批量原型验证阶段的快速搭线测试，也能满足小批量量产场景的组装需求。从设计思路来看，这款模块整体采用一体化载板加固定边框的结构方案，外围的固定支架采用对称式安装孔布局，四个角位预留的圆形安装孔能够配合M2规格的螺丝完成与设备壳体、PCB载板的牢固固定，安装孔位的间距经过标准化校准，能够兼容市面上多数开源开发板的扩展屏安装位，无需额外定制转接支架即可完成装配。模块的屏幕区域居中布置，屏幕与载板之间做了限位台阶设计，能够避免组装过程中屏幕受压移位，同时屏幕表面预留了轻微的下沉空间，可粘贴超薄保护面板防止日常使用中的刮擦损伤。模块整体外形方正轻薄，厚度控制在极低的范围内，不会占用设备内部过多的纵深空间，侧边的排针接头采用侧出布局，接线后线材不会从屏幕正面引出，能够保证设备外观面的整洁度，同时接头的引脚定义做了丝印标注，组装时可快速识别引脚功能，避免接反导致的模块损坏。在功能特性上，OLED屏幕自发光的特性让它无需额外背光组件，在弱光环境下也能保持极高的显示对比度，字符显示清晰锐利，没有传统LCD屏幕的背光漏光问题，同时功耗表现远优于同尺寸的TFT显示屏，非常适合电池供电的便携类设备使用，能够有效延长设备的续航时长。模块的电路板边缘做了圆角处理，避免组装过程中尖锐边角划伤操作人员或是设备内部的线材，固定支架的结构强度经过校核，在常规的螺丝锁紧力度下不会出现形变断裂，能够长期保持屏幕安装位置的稳定性，避免长期使用后屏幕移位导致的显示角度偏移问题。
