230VDC2000W浸入式水加热管三维设计

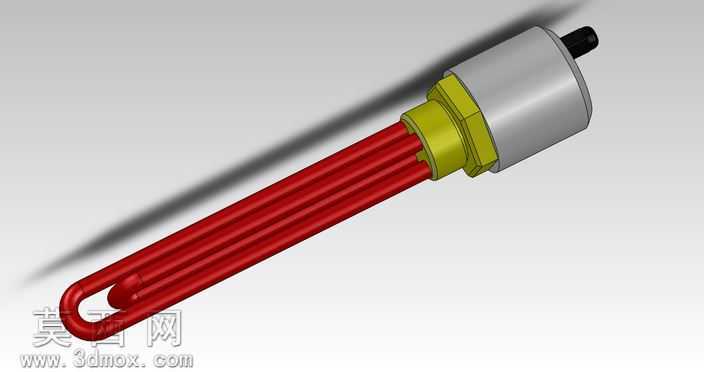

本模型为额定参数230VDC、2000W的浸入式水加热管，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循电热元件的实际生产尺寸规范，对各功能部件进行独立建模后完成装配约束，确保各部件的配合公差符合实际装配逻辑。模型整体分为接线端壳体、密封锁紧组件、发热管体三个核心部分，接线端壳体采用圆柱回转体建模，表面做哑光金属质感处理，还原金属端盖的磨砂金属质感，端部的接线柱做凸起定位结构，还原实际接线的安装结构。密封锁紧组件采用六角锁紧螺母与密封压套配合的结构，建模时对六角螺母的棱边做微小倒角处理，表面赋予亮黄色金属涂装材质，模拟镀锌锁紧件的表面质感，压套与发热管的配合位置做过渡圆角处理，避免应力集中的结构缺陷。发热管体采用U型弯折的多管并列结构，建模时通过扫掠特征完成管体的弯折造型，管体表面赋予深红色耐高温涂层材质，还原电热管表面的绝缘耐热涂层质感，管体端部与密封组件的衔接位置做收束处理，精准还原发热管与密封件的压合装配结构。渲染阶段采用柔和的工业产品展示光照，在灰色渐变背景下突出产品的结构层次，对金属部件添加适度的环境反射效果，还原金属材质的真实光影表现，对发热管的涂层材质做轻微的粗糙度调整，模拟耐热涂层的哑光质感。设计过程中重点考量加热管的浸入式使用场景，管体的弯折半径符合电热管加工的最小弯折半径要求，避免弯折过程中出现管内电热丝排布异常的问题，密封组件的结构尺寸匹配标准水箱安装开孔规格，可直接适配常规储水式热水器的安装接口，整体模型结构完整，各部件无干涉错位，可用于热水器配件的结构展示、装配模拟以及相关教学演示场景。
