红色环氧树脂母线绝缘支撑构件

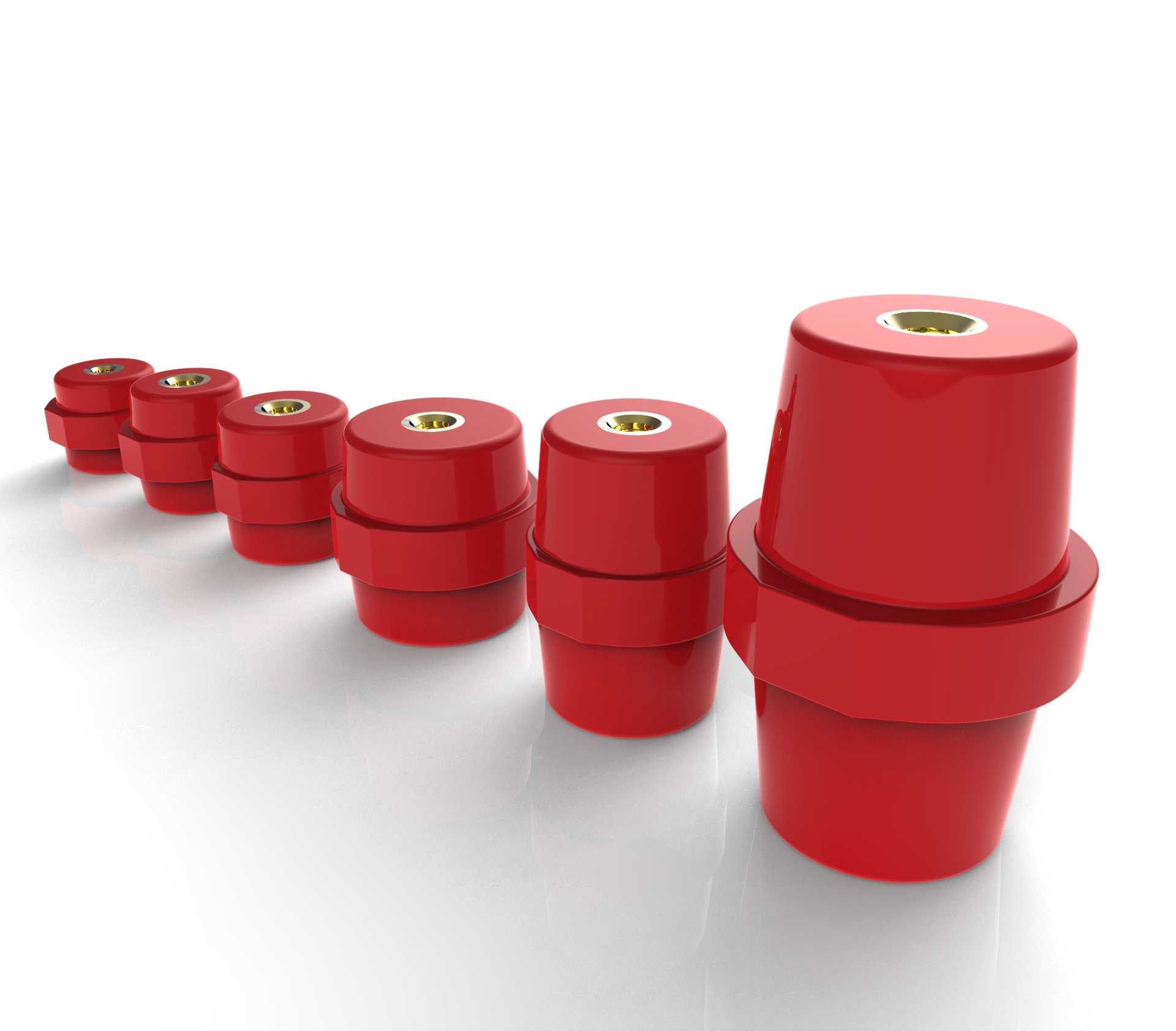

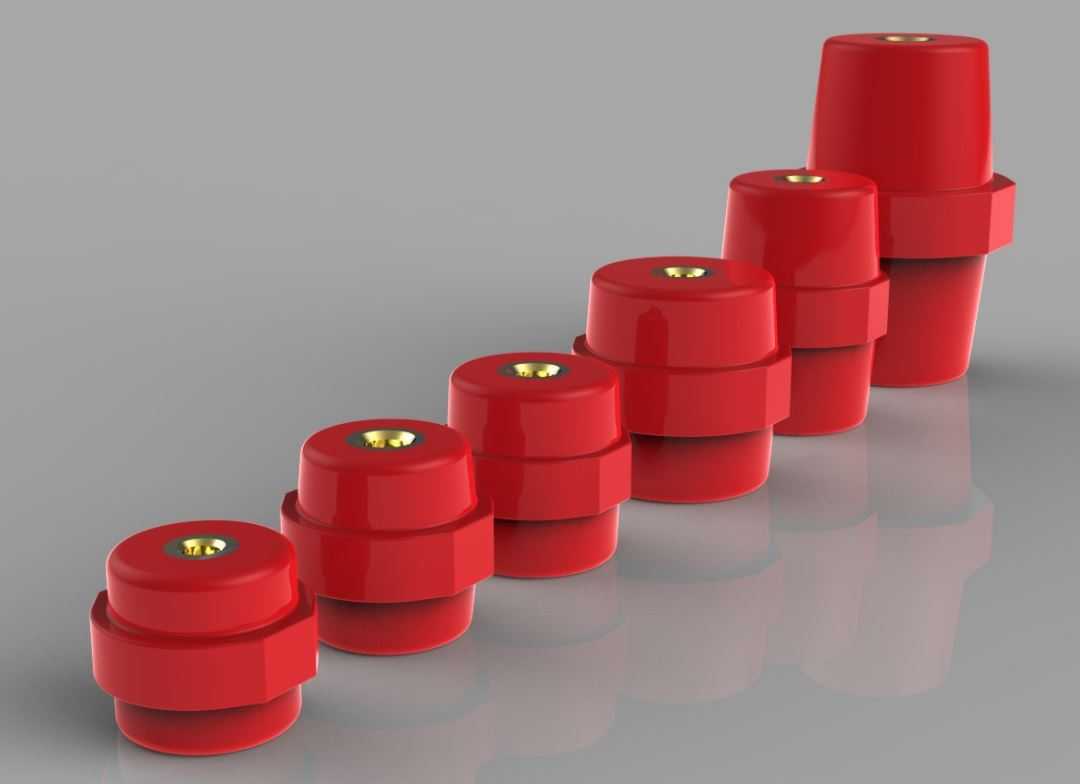

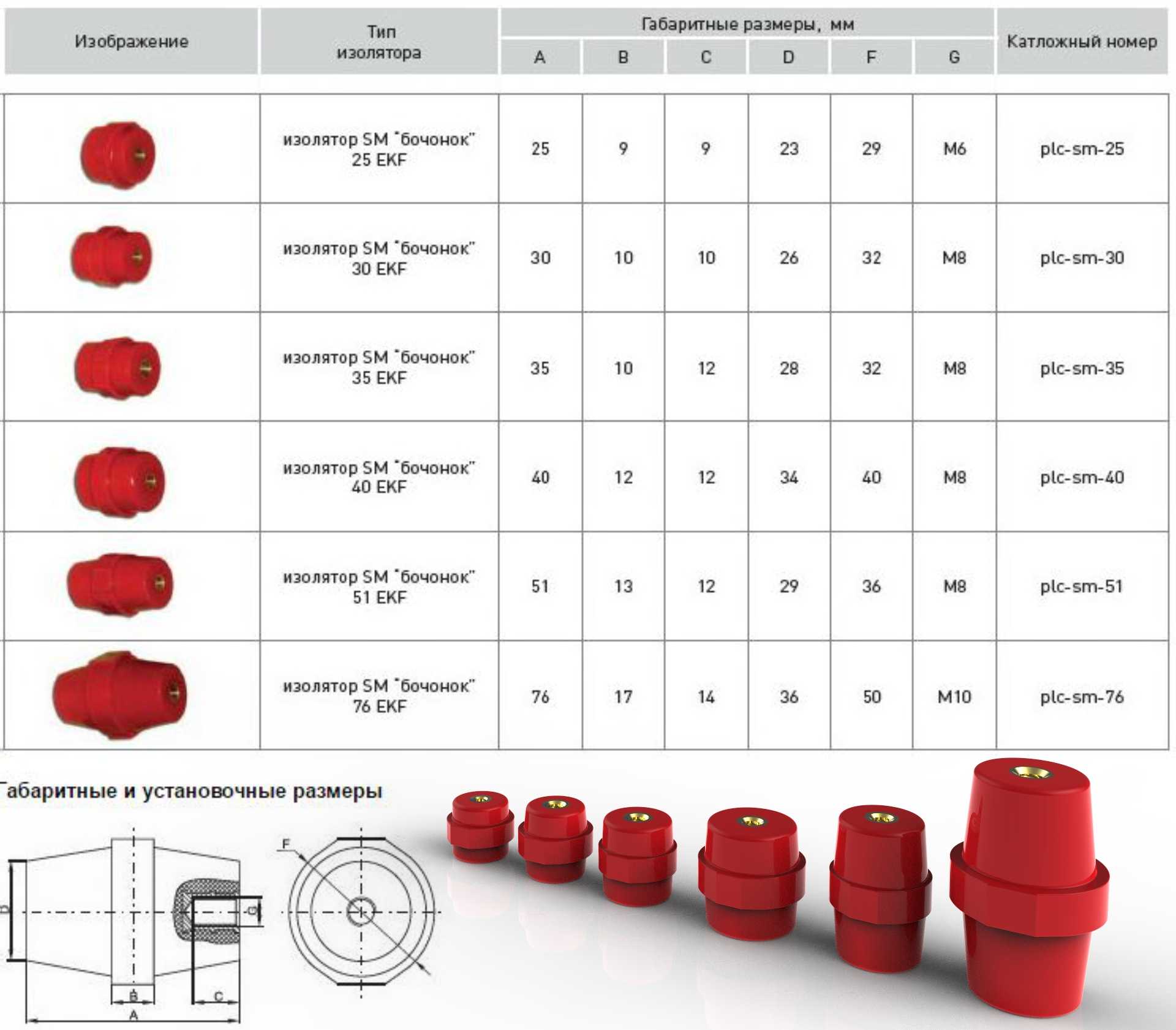

该系列绝缘支撑构件主要应用于低压成套配电柜、动力柜、母线槽系统内，承担带电母线排与柜体金属框架之间的绝缘隔离与机械支撑作用，是低压输配电系统中保障电气间隙、避免爬电风险的核心基础配件，广泛适配工厂配电、商业建筑供电、工业设备电控系统等场景的母线排布需求，可在交流工频电压环境下长期稳定工作，有效阻断带电部件与接地金属构件之间的电流通路，同时为母线排提供可靠的承重支撑，避免母线因自重、电动力或外部震动出现移位、形变。产品采用高强度环氧树脂模压成型，通体为醒目的红色绝缘材质，整体为阶梯式圆柱结构，上下端设置同轴金属嵌件，嵌件内预制内螺纹安装孔，可直接通过螺栓完成与母线排、柜体安装梁的快速固定，无需额外配置绝缘衬垫。不同规格的构件高度、直径依次递增，可适配不同额定电流等级的铜排、铝排安装需求，对应不同的电气间隙要求与承重载荷等级，安装时仅需保证安装面平整无毛刺，螺栓锁紧力矩符合对应规格的受力要求即可，无需复杂的安装调试工序。设计阶段充分考虑了低压配电场景的实际使用需求，阶梯式的外形结构可有效增加构件表面的爬电距离，相比等直径圆柱结构，在相同安装高度下能提升40%以上的爬电路径长度，大幅降低潮湿、多尘环境下的沿面放电风险；外部的环氧树脂材质具备优异的耐电弧、耐老化、阻燃性能，可耐受短时短路电流产生的电动力冲击与局部高温，不会出现击穿、碳化、开裂等失效问题；内嵌的金属螺纹嵌件采用滚花结构与环氧树脂基体紧密结合，可承受多次拆装而不出现松脱、滑牙问题，满足配电设备后期运维、母线调整的拆装需求。不同规格的构件安装孔位尺寸、中心高度均匹配行业通用的母线安装标准，可直接替换同规格的传统绝缘支撑件，无需对现有柜体安装结构进行改造，适配性极强。构件的安装边界清晰，底部安装面直径大于上部支撑段直径，可保证安装后与柜体梁的接触面积足够，降低单位面积压强，避免长期受力出现柜体板材凹陷；顶部支撑面与母线排接触位置平整，可保证母线排安装后受力均匀，不会因局部应力集中出现母线形变，同时构件整体无尖锐棱角，安装过程中不会划伤母线排的绝缘防护层，也不会对安装人员造成剐蹭伤害。
