现代图森SUV后拖车杠改装结构设计

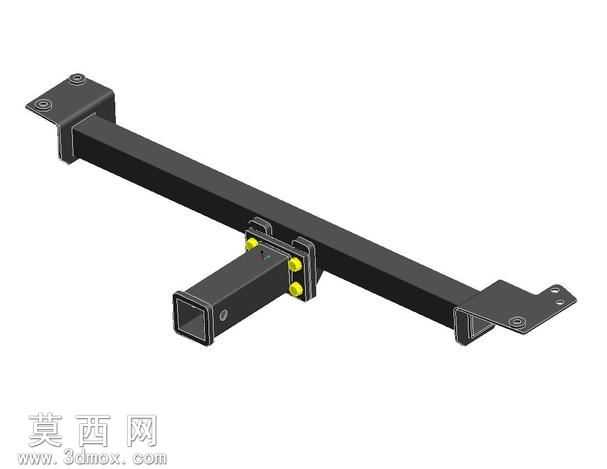

本模型为适配现代图森2005-2009款SUV的后拖车杠改装结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格参照对应车型后保险杠内侧安装点位的空间尺寸，确保各安装支座的孔位坐标与车身预留安装位完全匹配，避免后期安装出现错位问题。模型主体采用矩形截面型钢作为主承载梁结构，主横梁两端分别设计有与车身纵梁连接的L型安装支座，支座上预留标准螺栓安装孔，孔位周边做加厚凸台处理，提升安装点位的结构强度，避免牵引受力时出现支座变形、开裂问题。主横梁中部设计有标准方口拖车接口，接口通过U型固定支架与主横梁连接，支架与横梁接触面设置防滑齿结构，搭配高强度螺栓与黄色防松锁紧螺母实现紧固，既保证接口连接的稳定性，也可根据使用需求调整接口的伸出长度，适配不同规格的拖车钩、自行车架等外接附件。模型右侧额外设计有异形延伸安装支架，可用于固定后保险杠侧方饰板或辅助灯光组件，兼顾改装后的外观完整性。材质渲染方面，主横梁与安装支座采用哑光黑色金属漆材质模拟钢制喷塑的实际表面效果，锁紧螺母采用亮黄色镀锌材质表现，金属部件表面添加细微的颗粒质感与环境反射效果，还原真实汽配零件的视觉质感；方口接口内壁做深色磨砂处理，体现金属加工后的粗糙内壁特征。设计过程中充分考虑实际改装的适配性，针对车型后保险杠下方塑料护板的干涉问题，在结构设计时预留了护板裁切避让参考位置，用户安装时仅需对后方低位塑料饰板进行小范围裁切即可完成装配，无需对车身主体结构进行破坏性改动。整体结构经过受力路径优化，牵引载荷可通过中部方口接口均匀传递至两侧安装支座，再分散到车身纵梁结构上，避免局部应力集中导致的车身损伤，同时兼顾了结构强度与改装便捷性，可直接用于改装方案验证、配件生产开模参考，也可作为汽车改装教学的三维演示案例使用。
