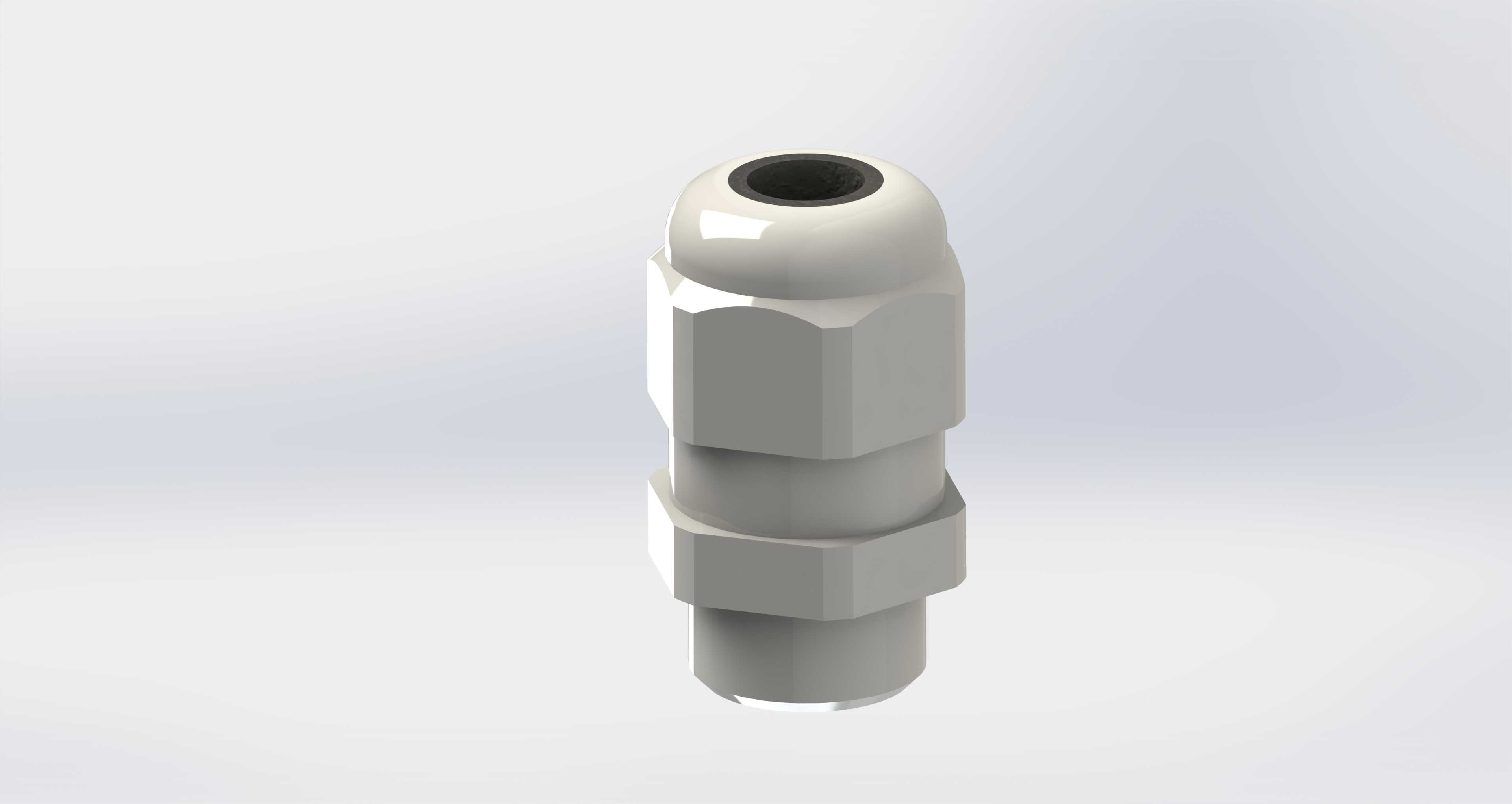

M16x1.5规格电缆密封固定接头结构

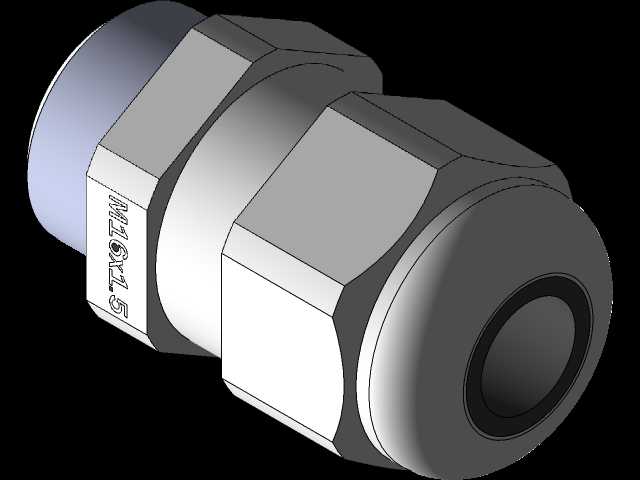

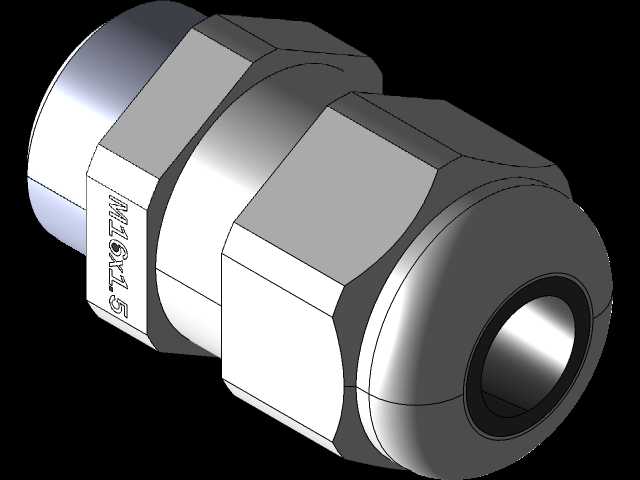

这款电缆密封套主要应用于各类电气控制柜、户外接线箱体、机电设备穿线部位的线缆固定与密封防护场景，在工业自动化产线设备、户外照明设施、船舶电气系统、通讯基站设备的线缆布设环节都有广泛使用，核心作用是在穿线位置实现线缆的锁紧固定，同时阻隔外界水汽、粉尘、油污从穿线孔隙进入设备内部，避免内部电气元件受侵蚀出现短路、接触不良等故障，也能防止线缆受外力拉扯出现接线端松脱的问题，保障电气连接的长期稳定性。该款密封套采用两段式六角锁紧结构设计，主体分为主体基座、锁紧压帽两个核心部分，中间内置弹性密封胶圈，当旋紧外侧压帽时，压帽的内锥面会挤压内部的弹性胶圈，让胶圈产生均匀的径向收缩变形，紧紧包裹住穿过的电缆外护套，同时胶圈的外侧也会与穿线安装孔的内壁紧密贴合，同时实现线缆与安装孔之间的双重密封。设计过程中充分考虑了现场安装的操作便利性，两个六角结构的尺寸适配常规活动扳手、开口扳手的夹持规格，安装时无需特殊工装，分别夹持两个六角部位反向旋拧即可完成锁紧操作，不会出现打滑、施力不便的问题。外形上整体采用同轴回转体加六角夹持位的组合结构，主体基座的外螺纹规格为M16x1.5，适配设备箱体上同规格的预制穿线螺纹孔，安装时仅需在箱体外侧开设对应规格的螺纹孔即可完成装配，无需额外的固定法兰或转接件，安装边界占用空间极小，基座六角的对边尺寸符合常规紧固件的尺寸规范，相邻安装的密封套之间预留最小扳手操作间隙即可密集排布，充分利用箱体的穿线面板空间。压帽顶端的穿线孔适配对应线径范围的电缆，胶圈的变形区间覆盖常规同规格电缆的外径公差范围，即使电缆外护套存在轻微的尺寸偏差，也能通过胶圈的变形补偿实现可靠密封，不会出现密封不严或者压伤电缆外护套的问题。整体结构没有多余的冗余设计，所有结构特征都服务于锁紧、密封的核心功能，外形过渡处做了圆角处理，没有尖锐棱角，安装操作时不会划伤操作人员手部，也不会刮损电缆外护套，长期使用过程中不会出现应力集中导致的结构开裂问题，适配多数工业场景的防护等级要求，能够在常规温湿度、轻度油污的工业环境下长期稳定工作。
