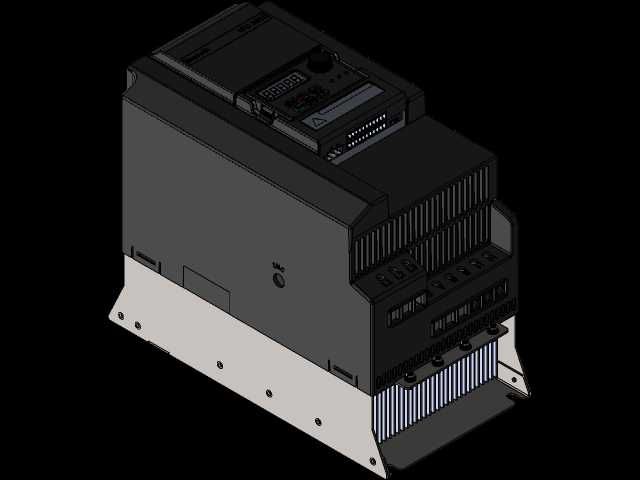

博世力士乐VFC3610系列变频器精细建模

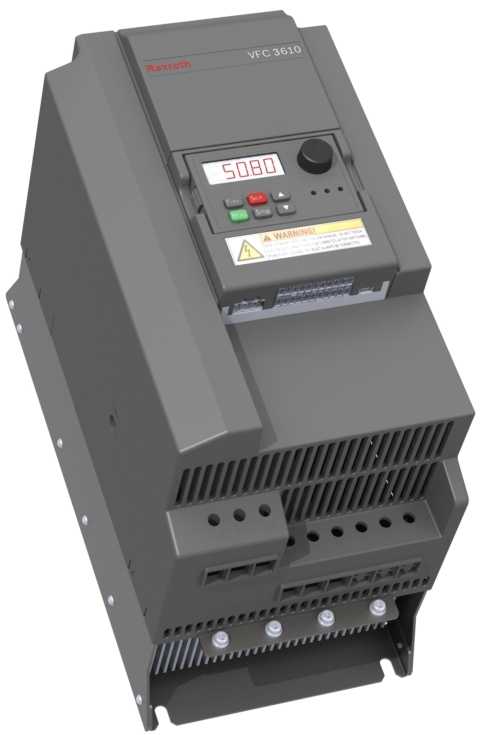

这款变频器三维建模还原的是工业传动场景中常用的低压变频调速装置，这类设备广泛应用在风机水泵调速、输送线驱动、机床主轴转速控制、轻工生产线传动等场景中，核心作用是通过改变输出电源频率来调节三相异步电机的运转转速，在满足工况转速需求的同时实现软启动、过载保护、能耗优化的效果，替代传统的阀门节流、机械变速等低效调速方式，在工业节能、工艺调速、设备保护领域有着极高的普及率。从产品功能特性来看，该款变频器集成了操作面板、参数调节旋钮、状态指示灯、接线端子区、散热风道结构，面板区域预留了数字显示窗口，可实时反馈输出频率、电流、故障代码等运行信息，操作按键覆盖启停、复位、参数切换等常用操作，机身下部的散热格栅配合内置散热结构，可满足长时间额定负载运行下的散热需求，底部的接线端子区分隔了主回路动力接线与控制信号接线区域，符合工业电气安装的布线规范，避免强电弱电信号干扰。在设计思路上，建模完全遵循实物的工业设计逻辑，机身采用方正的梯台造型，上部为控制与功率模块集成区，下部为散热与接线区，外壳的安装固定孔位、侧边的安装挂耳结构都做了精准还原，既保证了外壳结构对内部电子元件的防护能力，也兼顾了壁挂式安装、柜内安装的适配性。从外形尺寸与安装边界来看，建模还原的机身轮廓符合同功率段变频器的常规尺寸比例，机身侧面预留的安装孔位间距匹配标准电气柜安装梁的孔位规格，下部接线区预留了充足的线缆弯折空间，散热出风口的朝向避开了安装面与相邻电气元件的排布方向，可避免热风直吹其他柜内设备，操作面板的凸起高度、旋钮的操作空间都符合人体工程学设计，在柜内安装时无需额外预留过多操作间隙，即可完成参数调试与日常状态查看，整体结构紧凑，空间利用率高，适配多数工业电控柜的安装排布需求。
