卧式三相异步驱动电动机结构

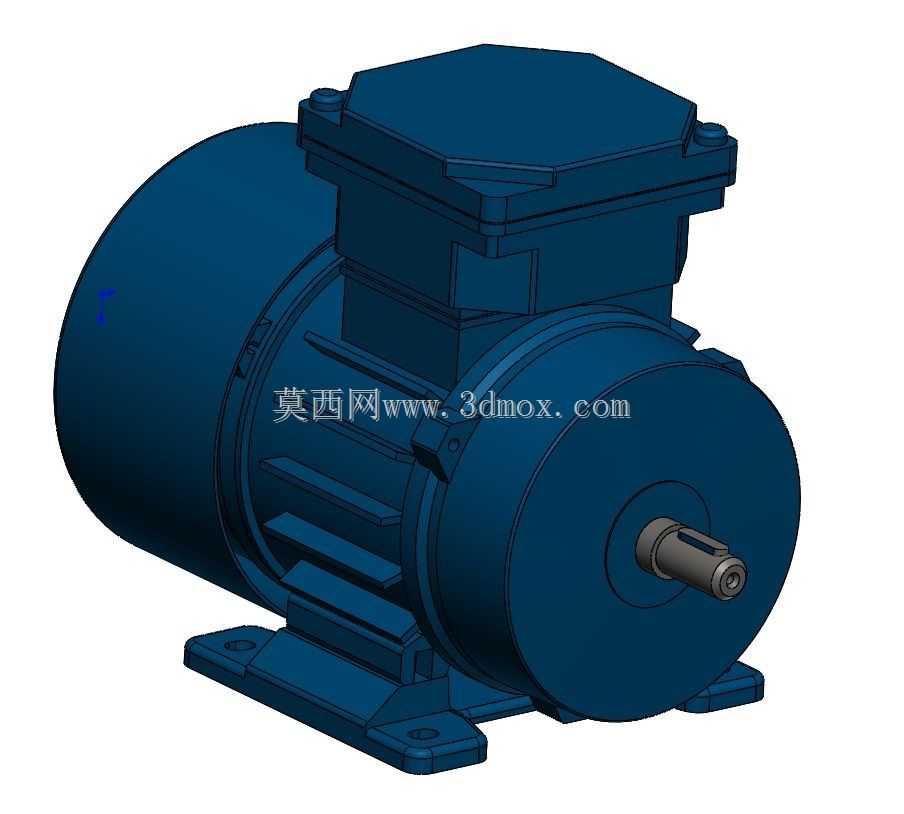

　　该三维结构呈现的是一台卧式安装的工业驱动电动机，主体由圆筒形定子机壳、端部风罩、顶部接线盒、前端输出轴、底脚安装座以及散热筋等部分组成。整机造型遵循常规中小型交流电动机的布置方式，轴线水平放置，底部通过一体式或装配式底脚与设备机架连接，适合在输送机、泵组、风机、小型机床、包装设备以及自动化生产线中作为旋转动力源使用。

　　从实际用途看，这类电动机的核心任务是将电能转换为机械能，并通过伸出轴向被驱动设备传递扭矩。轴端采用圆柱轴伸结构，可配合联轴器、带轮、链轮或齿轮件完成动力输出。建模时对轴肩、键槽区域和轴端锁紧位置进行了表达，便于在后续装配中校核传动件的轴向定位、键连接受力以及拆装空间。前端盖围绕轴承室形成支撑结构，后端与风罩区域共同构成转子支承边界，使转轴在运转时保持较高的同轴度。

　　顶部接线盒是该模型中较醒目的功能部件，盒体呈多边形轮廓，通过盒座与机壳相连，盒盖与接线腔之间保留了分层结构。工程布置上，接线盒用于容纳电源进线端子、接地端子及相关接线空间，其位置高于主机壳，可方便电缆从上方或侧方引入，也利于在设备密集安装场景下进行接线维护。盒体与机壳的连接面需要考虑密封、紧固和防护等级，模型中对盒盖边缘、螺栓凸台和过渡圆角均有体现，能够用于检查接线盒与周边管路、机架、护罩之间是否存在干涉。

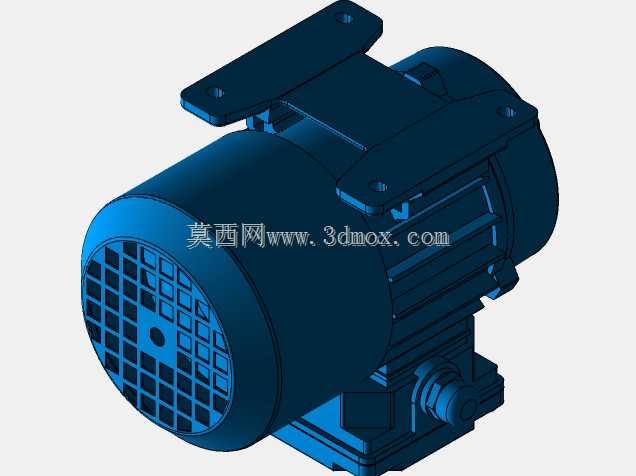

　　机壳外表面设置有多道沿轴向分布的散热筋，这些筋条并非单纯装饰，而是增加壳体与空气接触面积、提高自然冷却或风罩冷却效果的重要结构。电动机在连续运行时，定子绕组和铁芯产生的热量需要通过机壳向外散出，散热筋的高度、间距和走向会影响空气流动与结构刚度。底脚部分承担整机重量和工作载荷，底板上开设安装孔，用于螺栓固定。设计底脚时需要关注孔距、孔径、底脚厚度以及机壳过渡区强度，因为设备启动、制动或负载波动时，底脚会承受剪切力和倾覆力矩。

　　外形尺寸与安装边界是此类模型在设备布局中最常被校核的内容。卧式电机的总长由轴伸长度、前端盖、定子机壳和后端风罩共同决定；总高则受轴线中心高、机壳半径以及顶部接线盒高度影响。对于整机厂而言，接线盒最高点往往决定电机上方所需维护空间，底脚安装孔距决定机架垫板的加工尺寸，轴伸中心高决定联轴器对中高度。若电机与泵体或减速器直联，还需核对轴伸直径、键槽规格、法兰间隙以及拆装时轴向后退距离。

　　从建模思路上看，该结构以回转体为基础建立主机身，再通过拉伸、阵列和布尔运算形成散热筋、底脚、接线盒和端盖等特征。圆筒机壳与前后端盖保持同轴关系，输出轴位于旋转中心，底脚支承面与轴线保持平行，这些几何约束直接关系到后续工程图尺寸标注和装配正确性。接线盒作为独立装配区域，应在模型中保留盒体、盒盖和连接凸台的层次，方便后期展开电气接口设计或防护结构修改。

　　在设备选型阶段，工程人员通常不会只关注电机本体外观，还会把它放入完整机组中检查边界。例如电机后方是否预留风罩进风空间，接线盒开盖方向是否被机架阻挡，底脚螺栓是否能够从上方或侧方装入，轴端传动件是否与前端盖发生摩擦，吊运或检修时是否需要额外吊环位置。该模型对这些外部结构均有较完整表达，可用于布局干涉检查、维护空间评估、传动方案讨论以及样机外观确认。

　　整机结构简洁明确，蓝色实体外观突出了壳体、端盖、接线盒和底脚的体积关系。圆筒机身提供定子安装与防护空间，散热筋增强热交换，底脚保证稳定固定，接线盒集中处理电气连接，伸出轴完成扭矩输出。各部分之间的比例关系接近工业现场常见的卧式电动机，可作为机械方案设计、设备装配演示、教学讲解以及零部件深化设计的参考结构。
