小型交流接触器工业电气元件

　　在低压配电盘、机床控制柜、自动化产线端子排以及小型成套电气箱里，这类紧凑型接触器承担着主回路频繁通断的核心任务。现场使用时，线圈得电后内部衔铁吸合，带动动触头桥完成三极主触点闭合，电机、加热组、照明回路或电磁阀负载随即投入运行；失电后依靠反力弹簧快速分断，把动、静触头拉开到规定开距，切断负载电流并建立可靠绝缘间隙。

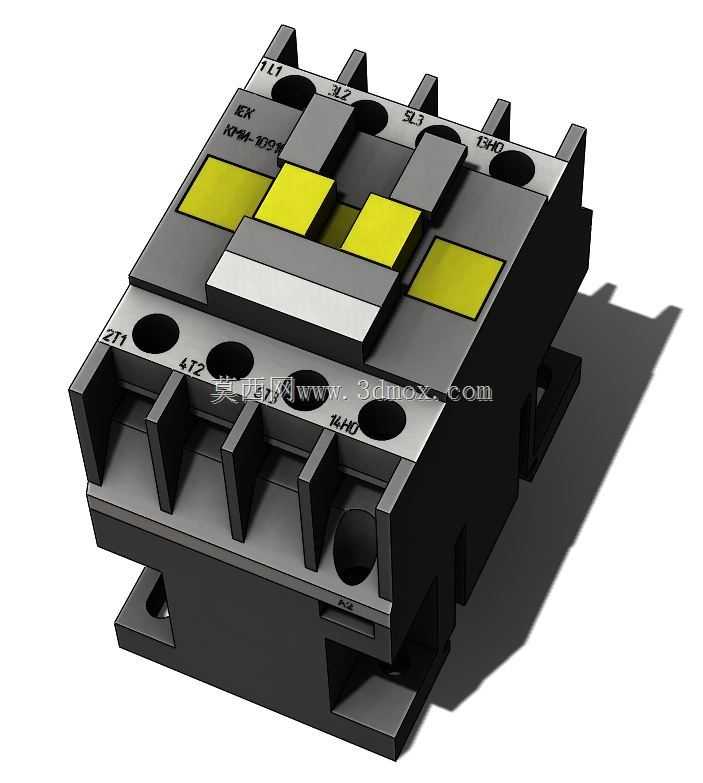

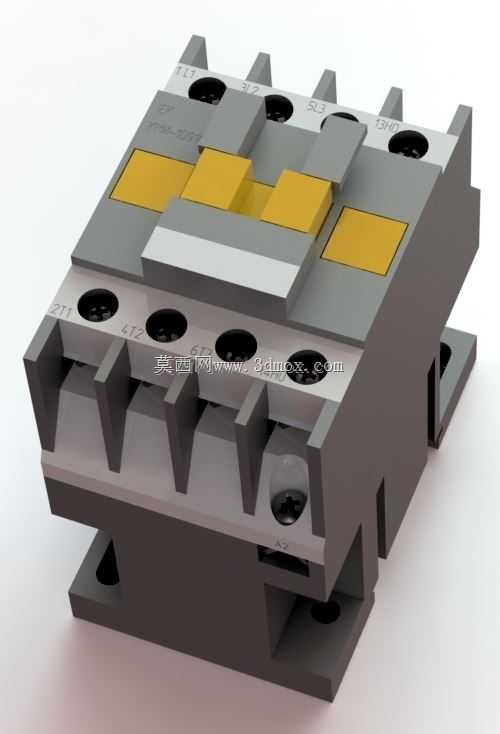

　　从整机布局看，模型还原了正面三对主接线端子与辅助触点区域的层级关系。上部端子用于接入三相电源，下部端子对应负载侧出线，端子旁的编号标识便于接线核对；中部黄黑相间的区域对应触头支持与动作指示位置，检修人员在柜外即可判断接触器是否处于吸合状态。壳体两侧的卡扣、隔弧筋和接线螺钉凸台都按实物比例表达，能够直接用于柜体干涉检查和母排走向校核。

　　设计这类元件时，首先要平衡灭弧空间与外形体积。小容量接触器虽然分断电流有限，但三相触头在断开感性负载时仍会产生电弧，因此触头室周围设置隔弧墙和排气通道，把电弧限制在独立腔体内，避免相间飞弧。模型中相邻极之间的凸起隔板、端子周围的挡弧结构，正是这一思路的外部体现。其次是操作机构的运动可靠性：衔铁、触头支架、反力弹簧沿同一动作轴线布置，吸合行程短，机械摩擦环节少，能够适应长期频繁启停；外壳上的散热缝隙与底部安装基面配合，使线圈和触头温升沿导轨及柜内空气扩散。

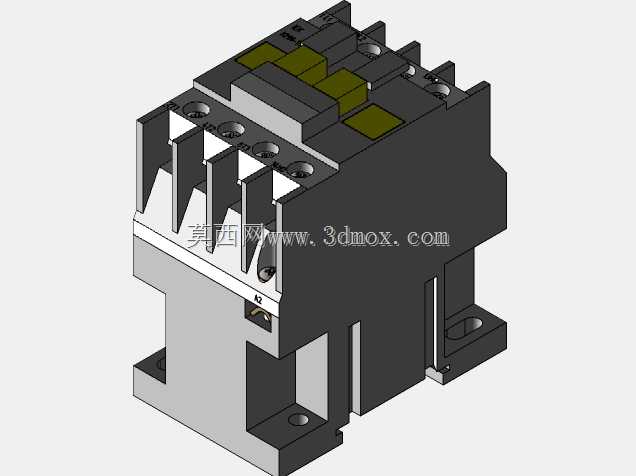

　　安装边界方面，整机采用长方体模块化轮廓，底部预留标准卡轨与螺钉固定两用结构，既可压装在DIN导轨上，也能通过底孔螺丝固定在安装板上。三维布置时需要在本体上方留出接线弯头和端子螺丝刀操作空间，左右两侧保留与断路器、热继电器、端子台的并排间隙；正面不能被线槽或标牌遮挡，以便观察动作指示和手动测试位置。主回路导线从上下方向引入，控制线可接于线圈端子，柜内布线时应让动力线与信号线分槽敷设，减少接触器分断瞬间对弱电模块的干扰。

　　结构建模上，外壳的圆角拔模、端子孔位、铭牌凹槽、触头支持窗口和底部卡扣均按装配关系拆分，能够清楚展示静止壳体、导电回路与运动部件的层次。对电气设计人员来说，把该模型放入柜内装配后，可核对门体关闭距离、母线折弯半径、相邻元件插拔空间以及维护时手指操作范围；对机械结构工程师而言，其对称极柱、加强筋和安装脚的表达方式，也为小型电磁执行器件的外观与结构设计提供了可参照的实物样本。

　　实际选型配套中，这类接触器常与热过载继电器组合成电动机启动保护单元，上端接微型断路器或熔断器，下端接电机电缆；线圈回路则接入按钮、PLC继电器输出或中间继电器触点。模型完整呈现了端子高度、本体宽度和正面操作面，便于在成套设备三维布置阶段提前发现接线空间不足、元件贴柜壁过近、母排相序冲突等问题，从而减少柜体加工后的返工。
