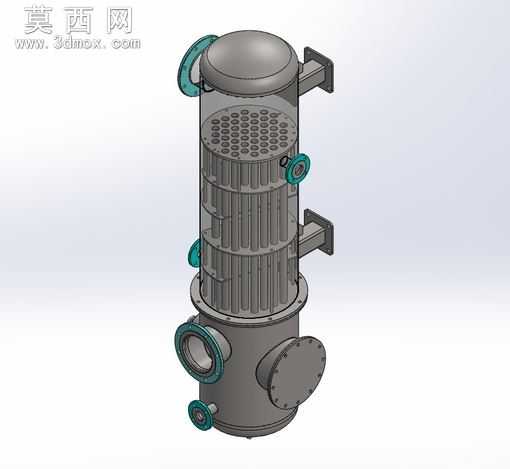

立式垂直管换热器三维设计模型

本模型为立式垂直管结构的换热设备三维设计成果，建模过程严格遵循压力容器类设备的设计规范，完整还原了设备的整体结构与细节特征。模型采用自上而下的设计思路搭建，首先确定立式筒体的主体轴线，依次构建上下两段承压筒体结构，上段为椭圆形封头的封闭筒节，下段为多接口连通的筒身结构，两段筒体通过法兰结构实现密封连接，法兰位置均匀布置螺栓连接点位，还原了实际设备的法兰密封装配逻辑。模型完整还原了设备的各类接口结构，包含不同通径的侧向法兰接口、端部法兰接口，接口处均做了法兰凸缘与密封面的细节刻画，同时还原了设备侧壁的安装支座结构，上下两组支座带有安装固定孔位，可模拟设备的现场安装固定状态。设备下段筒体设置了快开式人孔结构，人孔盖板通过螺栓与筒身连接，还原了设备检修维护的结构设计。建模过程中对筒体壁厚、接口补强结构、封头曲率都做了参数化设定，可根据实际工况参数调整尺寸规格，模型材质区分了筒体碳钢主体、法兰密封面、接口衬层的不同材质表现，渲染效果清晰呈现设备的金属质感与结构层次，各部件的装配关系完全符合实际设备的装配逻辑，可用于换热设备的结构展示、安装方案模拟、教学演示等场景，能够直观呈现立式管壳式换热设备的结构组成与布局特点。
