工业厂房梁柱钢结构连接节点构造设计

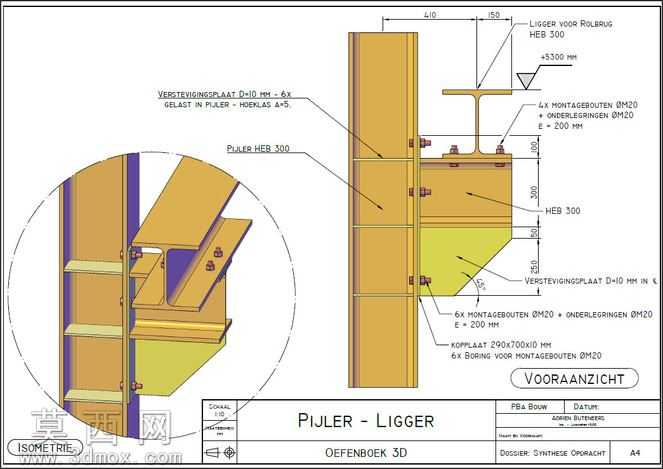

本作品为工业厂房钢结构梁柱连接节点的三维设计成果，采用三维建模软件完成全参数化建模，完整还原了工业承重结构中立柱与吊车梁、承重梁的连接构造细节。建模过程中严格遵循钢结构设计规范，对HEB300规格的H型钢立柱、H型钢承重梁、加劲肋板、连接螺栓组等构件逐一进行特征建模，所有构件的尺寸参数均匹配工程实际应用标准，螺栓孔位、加劲肋布置、焊接坡口位置均按照真实施工要求进行定位。材质配置上，为不同构件赋予对应钢材材质，H型钢构件采用低合金结构钢材质表现，表面做热轧钢材的粗糙质感处理，螺栓构件采用高强度螺栓的金属光泽材质，加劲肋板与主体构件的材质保持统一，同时通过不同的色彩区分不同安装位置的构件，便于清晰识别各部分的装配关系。结构设计上，该节点采用螺栓加焊接的混合连接形式，立柱上设置多道横向加劲肋，对应梁的上下翼缘位置传递集中荷载，梁端设置承托板承担竖向剪力，上下翼缘均布置双排M20规格的安装螺栓配合现场焊接，保证节点的刚接性能，满足工业厂房大吨位吊车运行的承重需求。设计思路围绕工业建筑重载场景的受力需求展开，首先明确节点需要传递的弯矩、剪力、轴力参数，再对应布置加劲肋避免立柱腹板局部失稳，螺栓排布兼顾现场安装的操作空间，加劲肋的厚度、螺栓的间距均符合钢结构构造要求，同时通过三维建模提前排查构件干涉问题，将局部放大的节点细节与整体正视图结合展示，清晰呈现各零件的装配逻辑，可直接用于钢结构施工交底、结构教学演示、节点受力分析参考，完整展现了工业钢结构节点从受力计算到构造落地的全流程设计逻辑，所有构件的连接关系均经过装配验证，不存在干涉错位问题，能够直观呈现复杂钢节点的内部构造与装配方式。
