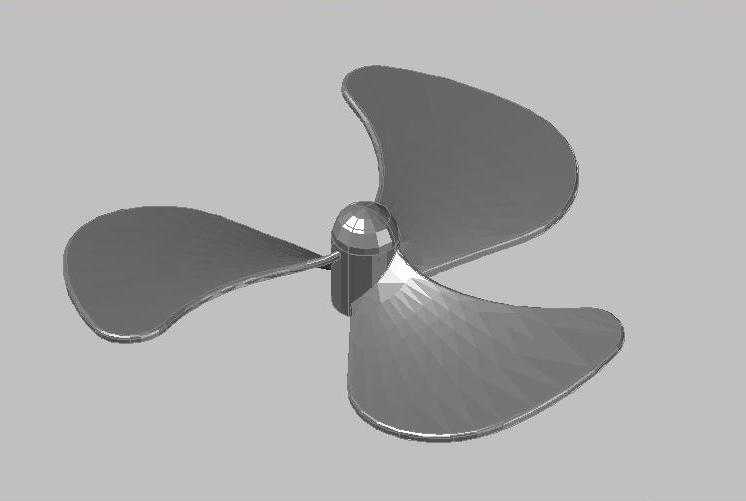

三叶曲面结构风扇转子叶片设计

这款三叶曲面转子叶片，是轴流送风类设备的核心做功部件，广泛适配家用落地扇、台扇、工业岗位散热风机、小型通风设备以及部分低转速流体推进场景，核心作用是通过自身定轴旋转切割空气，将电机输出的旋转机械能转化为定向流动的空气动能，实现空间空气循环、设备散热降温、定向气流输送的功能。

从实际应用场景来看，这类三叶结构的转子叶片兼顾送风效率与运行静音表现，既可以用于民用生活电器的送风模块，也可适配小型工业设备的通风散热单元，还能作为低载荷螺旋桨结构适配小型水上推进装置、风冷系统动力单元，适配场景覆盖民用家电、工业散热、小型流体输送多个领域，对运行平稳性、气流导向精度有较高的适配性。

在功能特性设计上，三片叶片采用沿旋转中心周向120度均匀分布的布局，从根源上抵消旋转过程中的径向不平衡力，降低运行时的振动与噪音；叶片型面采用连续变曲率曲面设计，从叶根到叶梢的弦长、扭转角平滑过渡，既保证叶根位置与中心轮毂连接的结构强度，避免高速旋转时叶片根部应力集中出现断裂风险，也能让叶梢位置以最优攻角切入空气，减少气流紊流与涡流损耗，提升送风效率的同时降低风切噪音。中心轮毂采用带定位卡槽的柱式结构，能够与电机输出轴实现紧密配合，预留的轴向定位结构可以保证叶片安装后与电机轴的同轴度，避免旋转时出现偏摆晃动。

设计思路上，这款叶片优先平衡送风距离、风量覆盖范围与运行静音表现，没有采用多叶数的高压强设计，而是通过优化曲面曲率，让气流沿叶片表面平滑流动，在相同转速下能够输出更柔和、覆盖范围更广的柱状气流，避免直吹人体产生的强烈不适感；叶片边缘做了圆弧过渡处理，既减少旋转过程中的边缘应力集中，也能避免尖锐边缘带来的装配、使用安全隐患。叶片整体采用等壁厚设计思路，适配注塑一体成型的加工工艺，能够降低量产时的加工难度与生产成本，同时保证每片叶片的重量一致性，进一步提升动平衡表现。

从安装边界与外形尺寸来看，叶片的旋转外径适配常规中小功率送风设备的安装空间，不会与设备的前后网罩、外壳护圈产生运动干涉；中心轮毂的内孔尺寸、键槽定位结构适配常规家用风扇、小型风机的标准电机输出轴，安装时只需将轮毂卡槽与电机轴定位卡榫对齐，轴向推入后通过端盖锁紧即可完成固定，不需要额外定制转接配件；叶片轴向厚度控制在合理范围，安装后不会超出设备前后护网的安全间距，保证运行时外部物体无法接触到旋转的叶片，满足家电与工业设备的安全防护要求。叶根与轮毂的连接位置做了加厚过渡处理，能够承受长期旋转带来的交变载荷，避免长期使用后出现叶片变形、断裂的问题，延长部件的使用寿命。
