闭环路由器速度控制装置结构设计

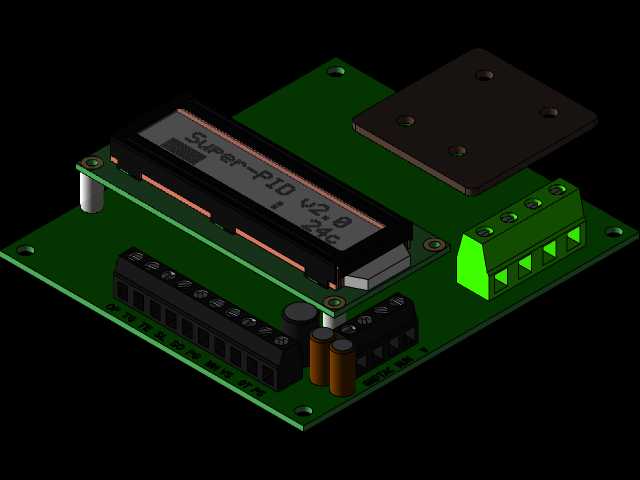

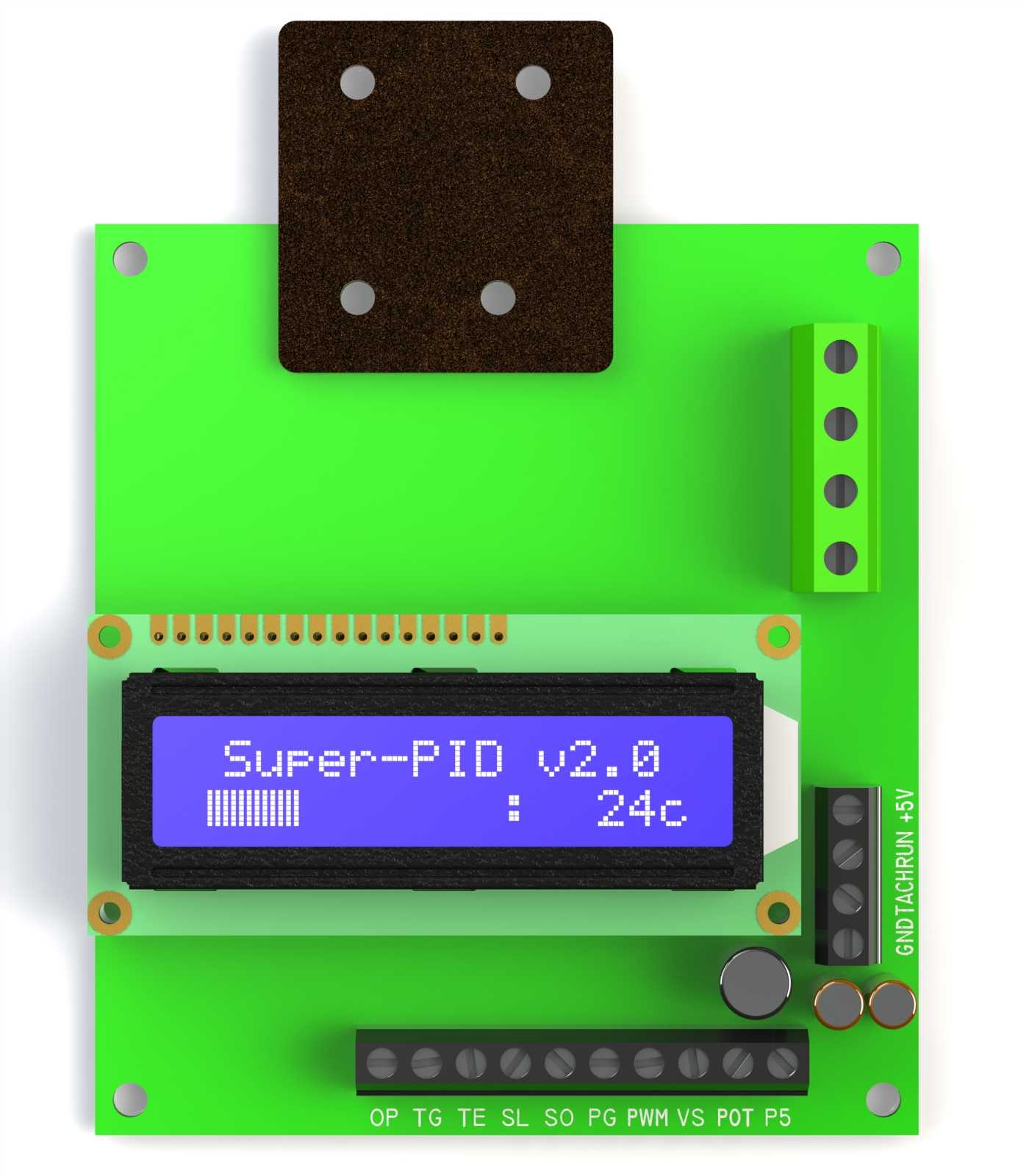

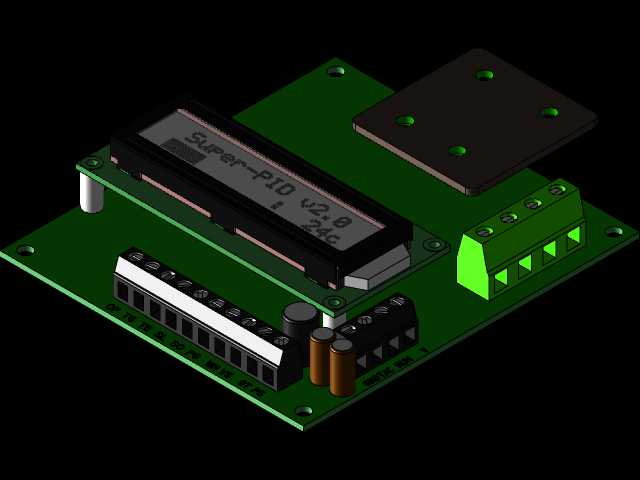

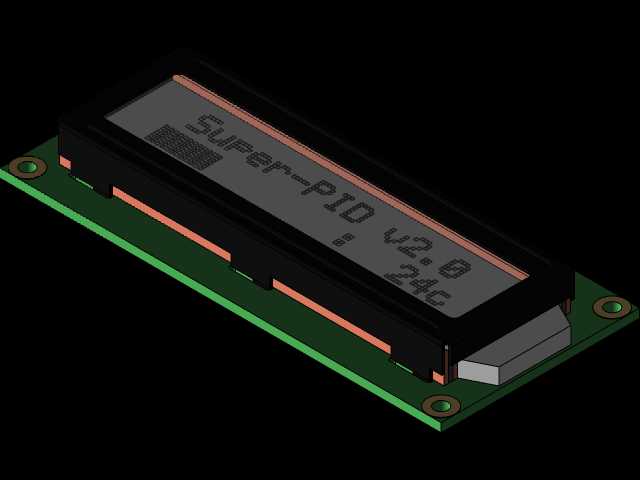

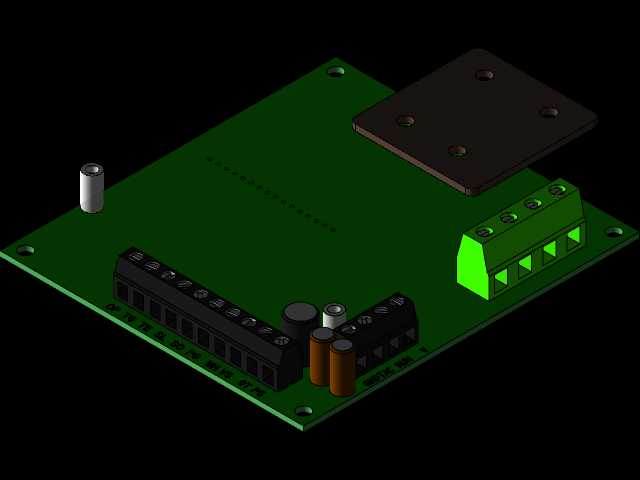

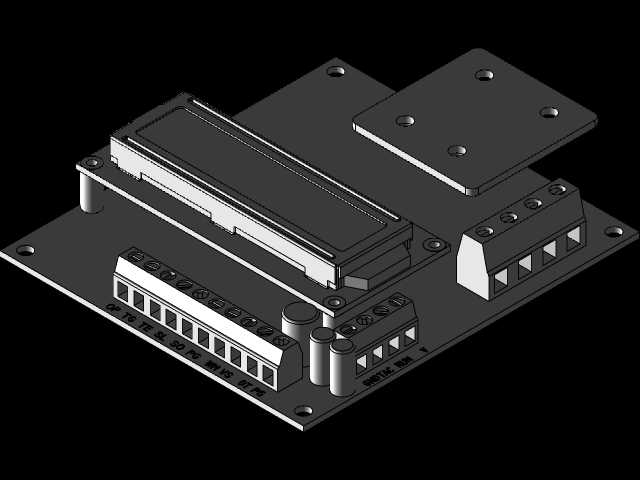

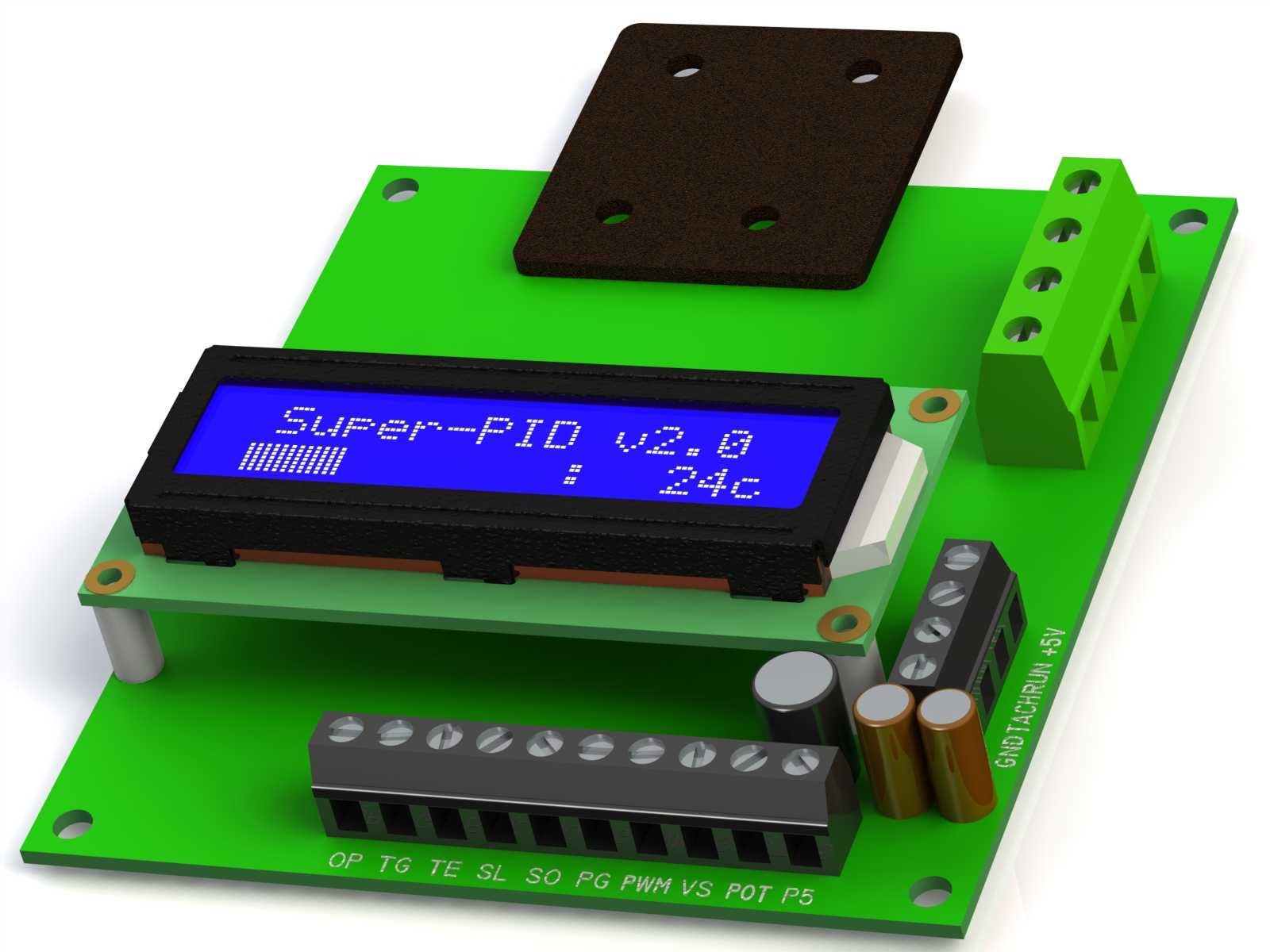

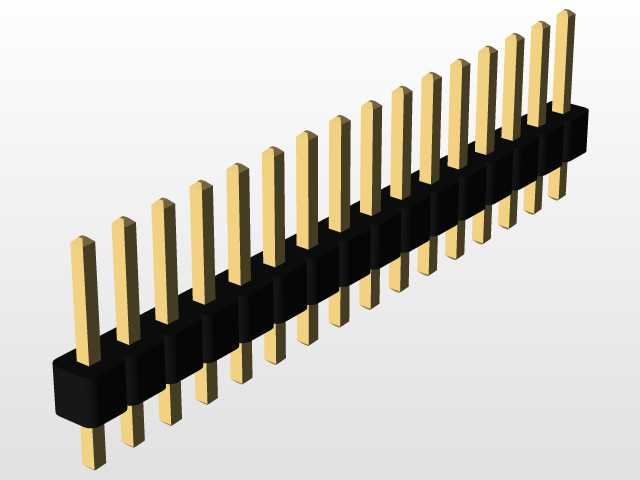

该装置主要面向小型数控加工场景，适配1/4、1/2英寸规格的路由器主轴，作为速度调节核心单元嵌入加工设备的控制链路中，解决传统开环路由器低速切削扭矩不足、转速波动大、调速精度差的痛点，可覆盖木工雕刻、小型金属铣削、塑料件精修等多类轻量加工场景，帮助设备实现更低的稳定切削转速，运行过程噪音更低，转速调节精度更高，同时在中低转速区间可输出更充足的功率，避免主轴堵转、切削面振纹等常见加工问题。装置采用反射式光学外传感器作为转速采集单元，传感器探头对准路由器输出轴位置，通过检测轴上预设的白色标识点完成实时转速信号采集，内置控制单元执行工业级PID闭环运算，可根据实时转速与设定值的偏差动态调整输出功率，实现转速的精准闭环控制。设计过程中针对实物测绘的结构做了针对性优化，核心调整了安装孔位的布局，将接线端子区域做下沉处理，预留充足的接线操作空间，板载集成LCD显示模块，可实时展示当前转速、运行状态等核心参数，所有结构尺寸均按照实物1:1还原，可直接用于配套外壳、安装盒的结构设计与生产适配。设计时对非核心的板载电容、集成电路等元件做了合理简化，仅保留影响安装边界、外部交互的核心结构特征，重点还原了16x2字符型液晶显示屏的安装结构，对屏幕显示区域做了透明度与色彩的分层处理，还原真实的屏幕显示效果，同时还原了板载接线端子、固定铜柱、安装定位孔的全部尺寸参数，明确了板上丝印标识对应的接口定义，包括功能接口、PWM输出、电位器接口等位置的边界尺寸。整体采用双层板叠层安装结构，显示板通过铜柱固定在主控板上方，既压缩了整体安装厚度，又预留了下方元件的散热空间，侧边预留的绿色接线端子区域对应强电输入输出接口，下方黑色端子对应信号与控制接口，安装孔位分布在主板四角，可直接通过螺丝固定在设备安装位上，所有外接接口的位置、间距均做了精准还原，可直接用于配套设备的安装位设计、线束走向规划，无需二次测绘即可完成整机组装的结构匹配。
