CNC设备用SuperPID速度控制器外壳结构

　　这款定制外壳组件专为CNC路由器、铣床配套的SuperPID闭环速度控制器设计，核心解决常规控制器裸板安装易积灰、接线杂乱、误触碰损坏器件的现场痛点，适配车间多工况下的设备加装需求。在数控加工场景中，主轴转速的闭环稳定控制直接影响工件表面加工质量，尤其是木工、软金属铣削作业时，转速波动会导致进给负载突变，轻则出现刀纹、崩边，重则造成断刀、工件报废，这款带防护外壳的控制器可直接固定在设备机架侧方或操作面板旁，无需额外定制安装支架，适配多数中小型桌面级CNC、小型铣床的加装改造场景。

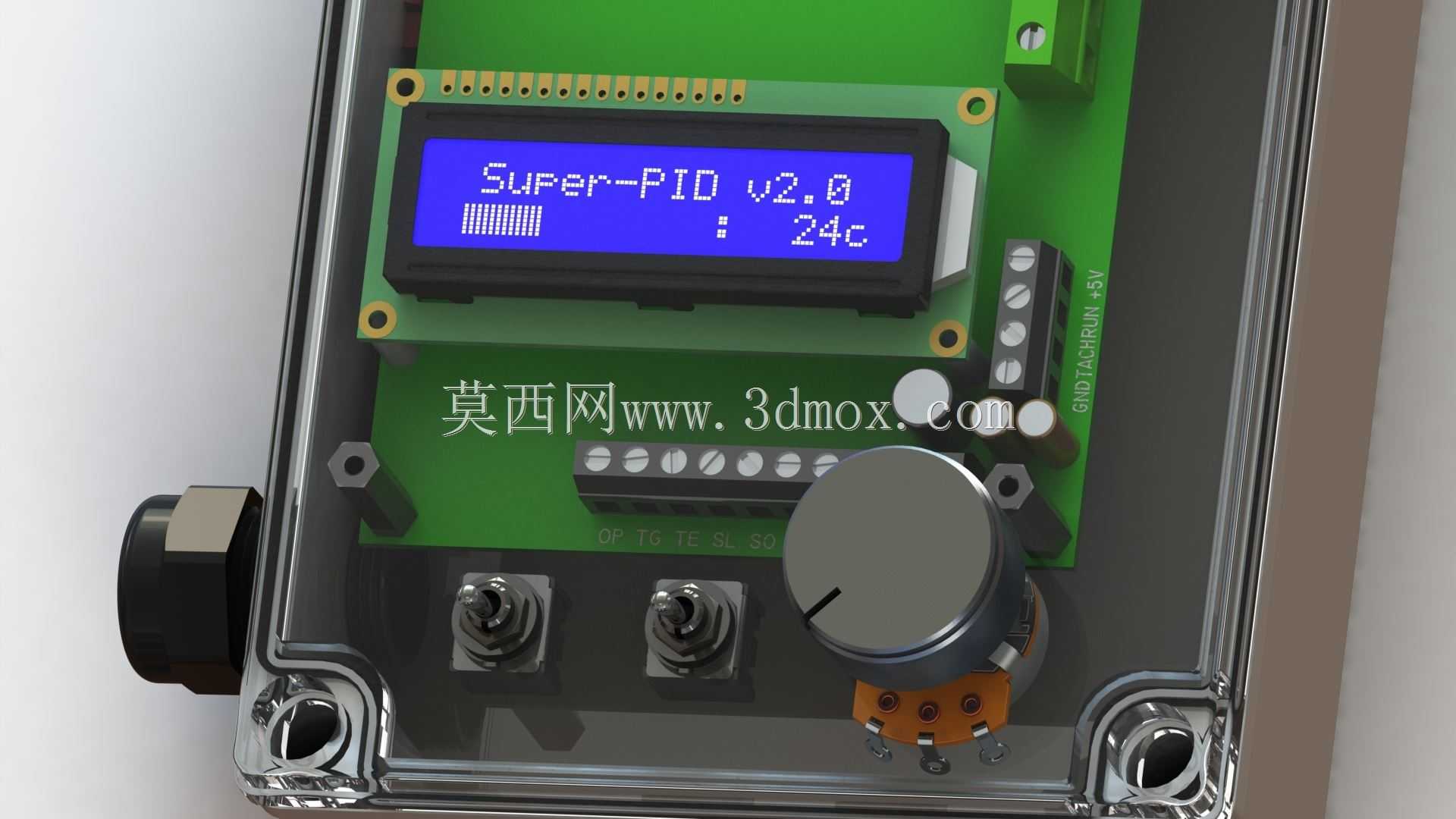

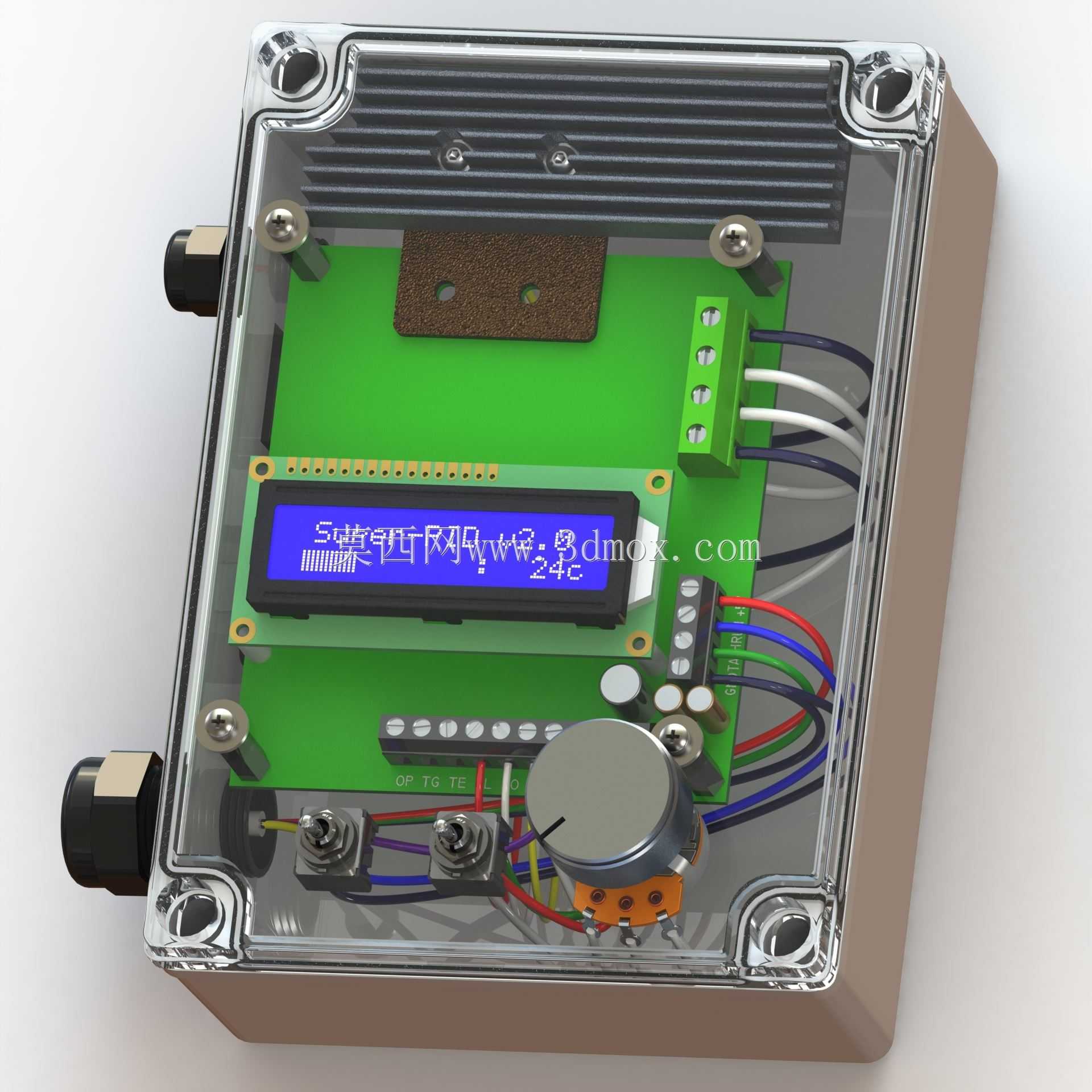

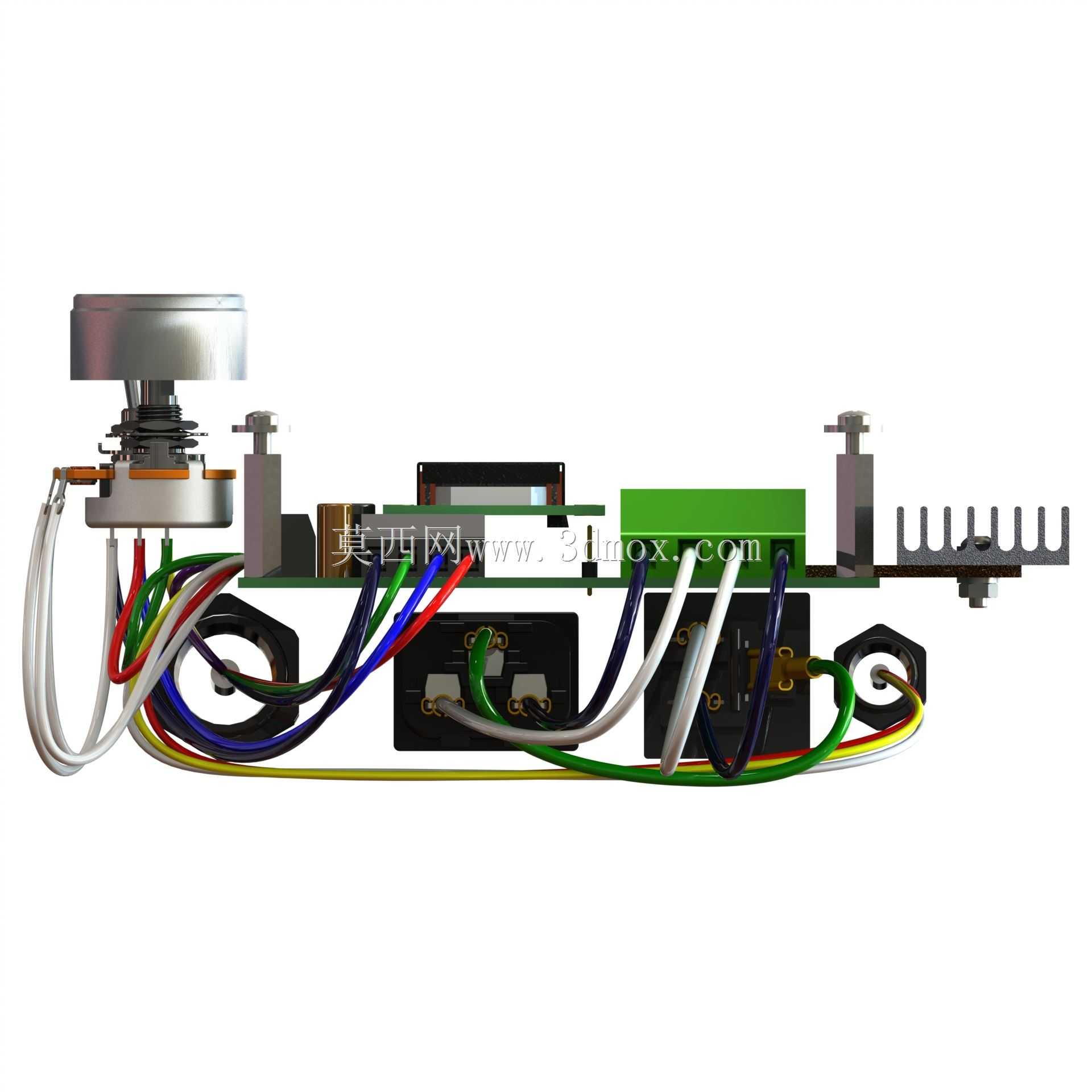

　　设计阶段优先考虑现场接线与调试的便利性，外壳采用透明上盖搭配金属底座的组合结构，无需开盖即可直观观察内部显示屏的转速数值、运行状态指示灯，日常巡检时不用拆解外壳就能快速判断设备运行是否正常；上盖与底座之间采用螺丝压合密封，配合线缆出口的密封套结构，可阻挡车间内的金属切屑、木质粉尘进入壳体内部，避免粉尘堆积造成的电路板短路、电位器卡滞问题。内部PCB的安装点位全部预设铜柱固定孔，所有内置元器件的布线点位提前做了走线槽预留，电源进线、主轴输出线、电位器控制线、开关接线的走线路径互不干扰，高压强电回路与低压信号回路做了物理分隔，减少信号干扰对转速采样精度的影响。

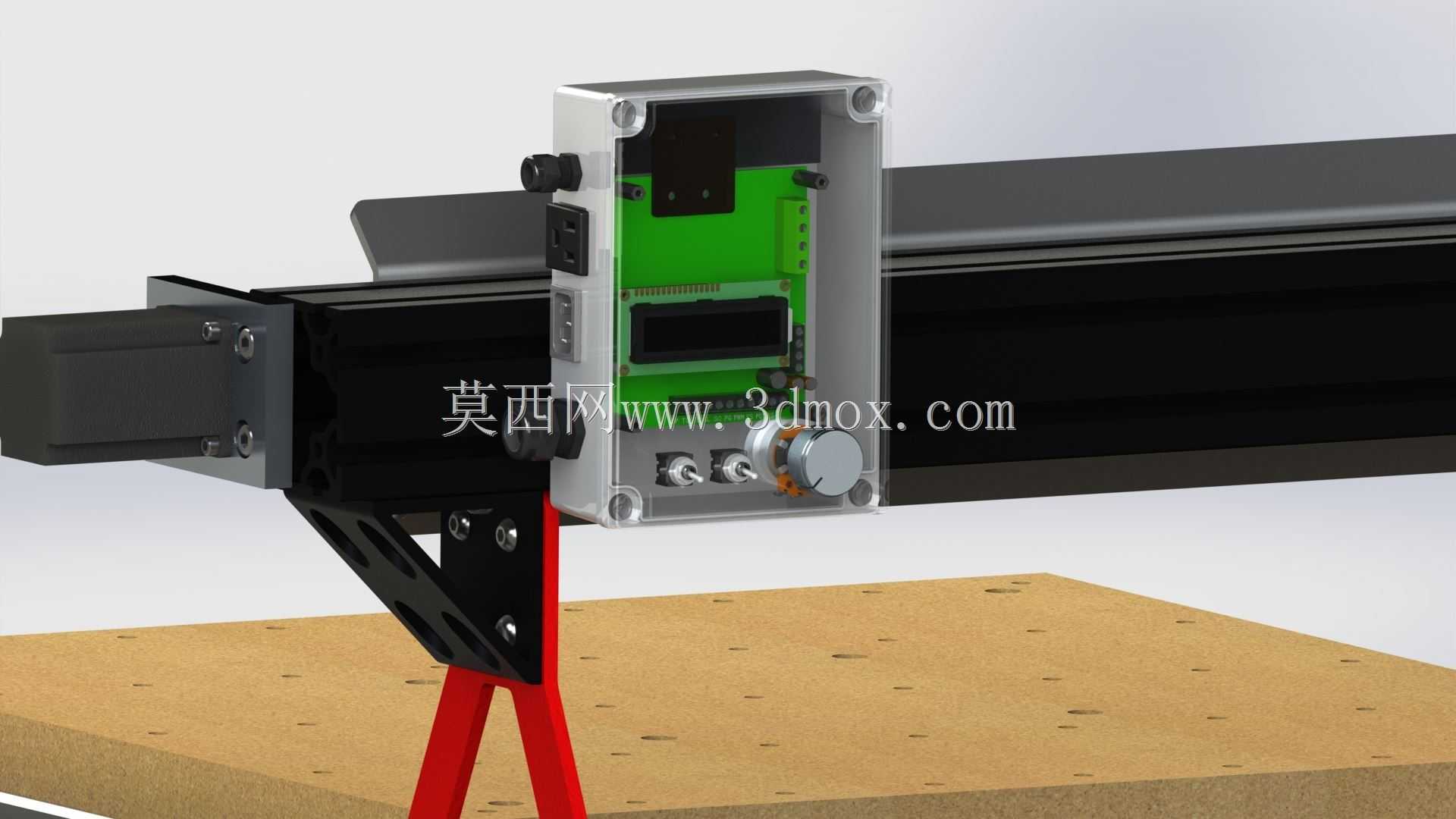

　　功能布局上，壳体正面预留了显示屏、调节电位器、功能切换开关的伸出位，调试人员无需开盖即可完成转速设定、参数切换操作；两侧的线缆接头采用标准PG型电缆密封套，适配常用线径的控制线缆，锁紧后可承受一定的线缆拉扯力，避免设备运行震动导致接线松脱。壳体侧面预留的安装耳孔适配常规的M4/M5固定螺丝，可直接固定在型材机架、钢板机架的平面上，安装边界不超出常规控制器的安装空间，替换原有裸板安装时无需改动原有设备的走线布局。

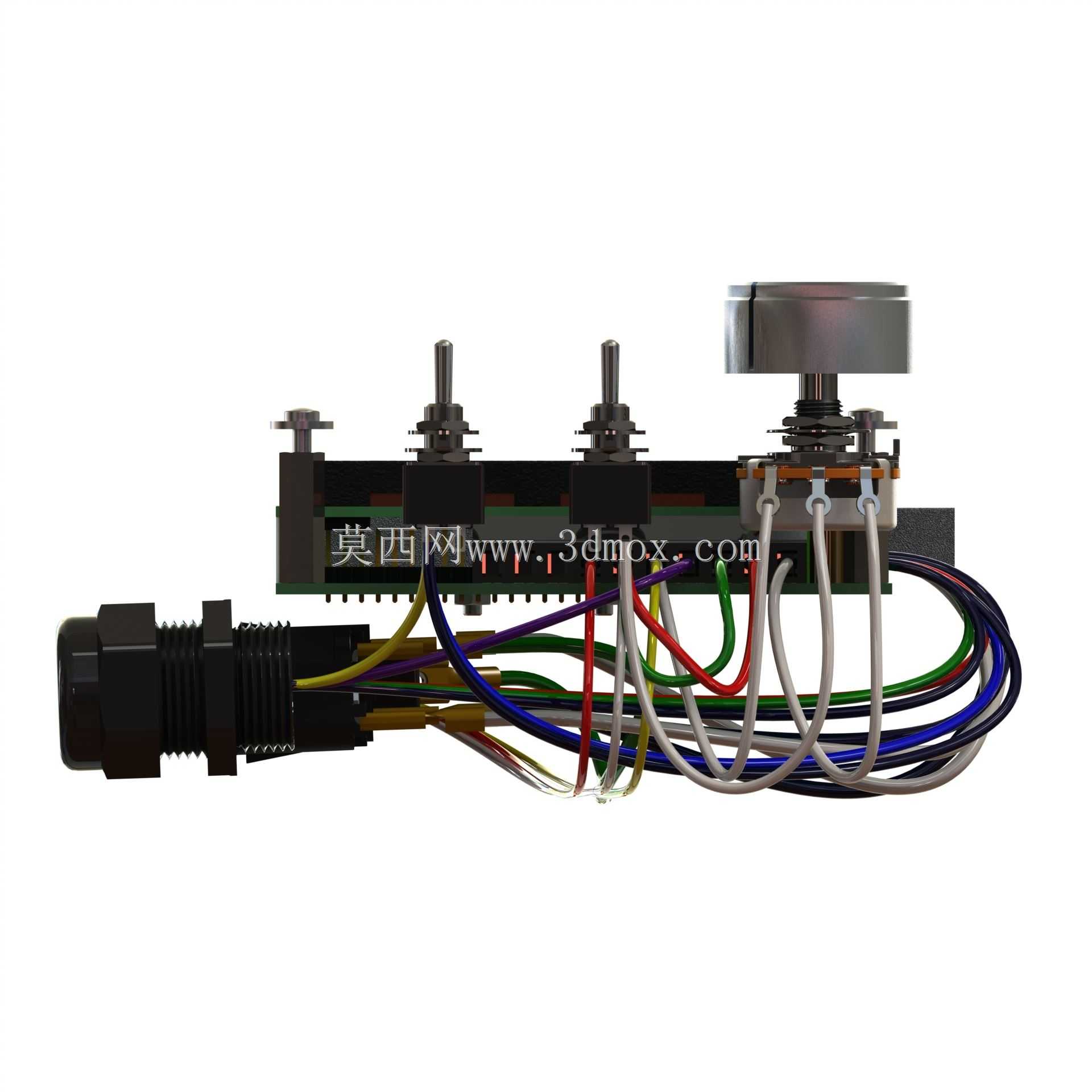

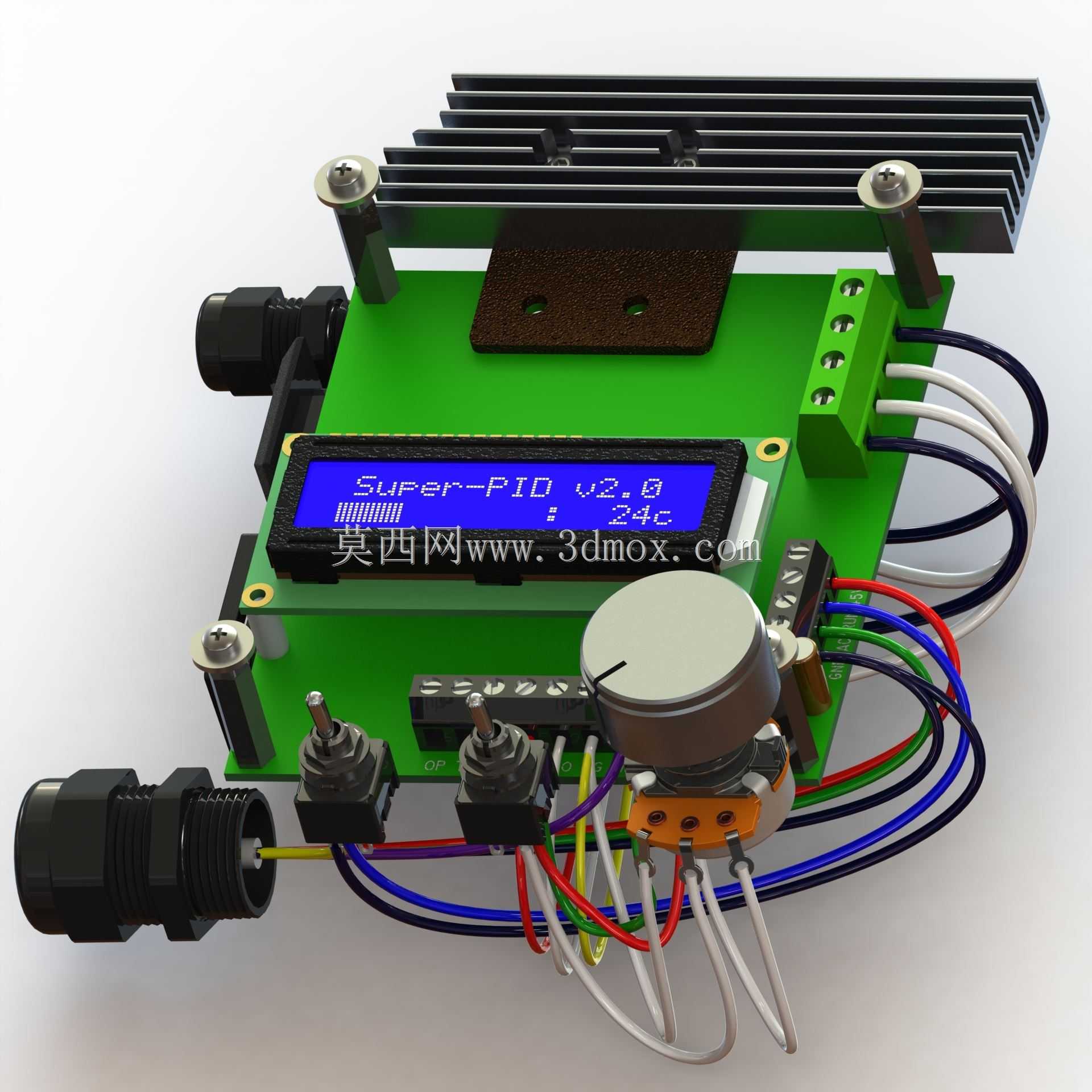

　　散热设计上，壳体上盖内侧预设散热鳍片贴合位，可直接将控制器的功率发热器件贴合在散热结构上，通过上盖的金属结构向外散发热量，长时间满负载运行时不会出现壳体内积热导致的器件过热降频问题。内部端子配件全部采用标准快接端子结构，接线时无需焊接，直接压接后插入端子即可完成接线，降低现场改造的接线难度，减少接线错误概率。原本的单极切换开关在设计时改为双极结构，可同时切断强弱电回路，断电维护时能彻底断开电源输入，避免单极开关断开零线带来的触电风险，适配车间设备的电气安全规范。

　　所有内部紧固件、螺母、垫圈均采用标准工业规格，后期维护更换时无需定制特殊配件，可直接从常规五金渠道采购替换件。电位器旋钮、开关的操作位做了凹陷防护设计，避免设备搬运、工件挪动时误碰旋钮导致转速突变，操作时需要刻意施力才能完成调节，适配车间复杂操作环境下的防误触需求。
