多规格套筒接杆驱动工具组三维设计

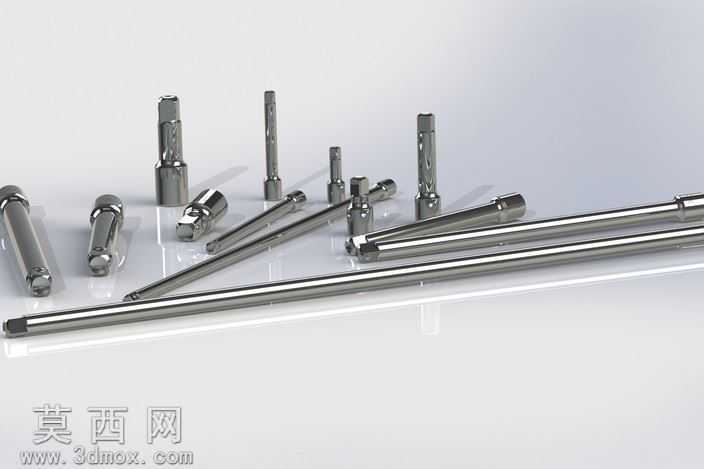

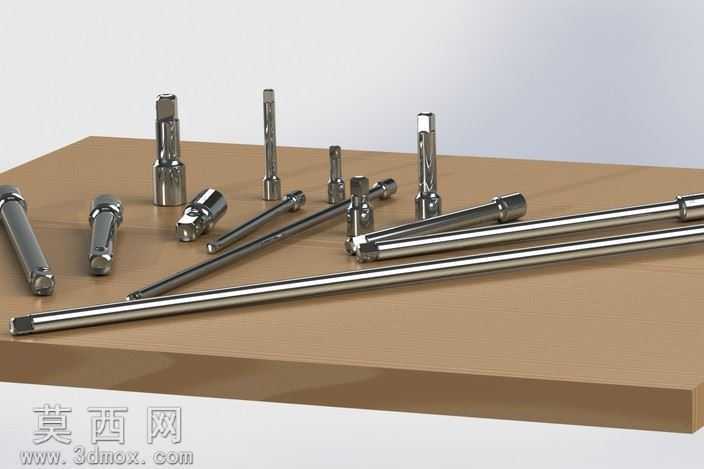

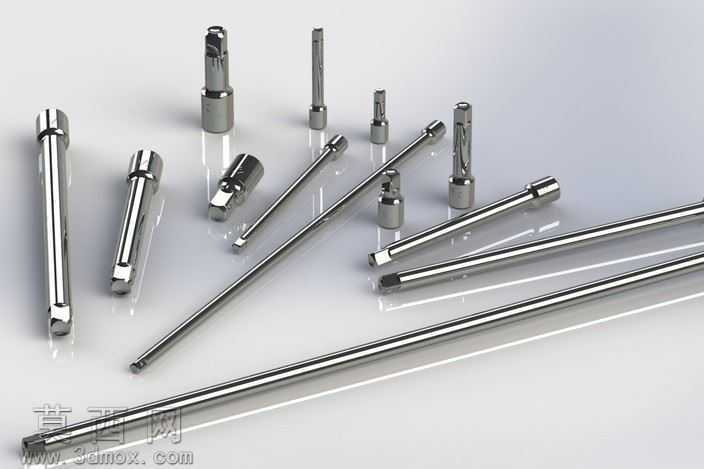

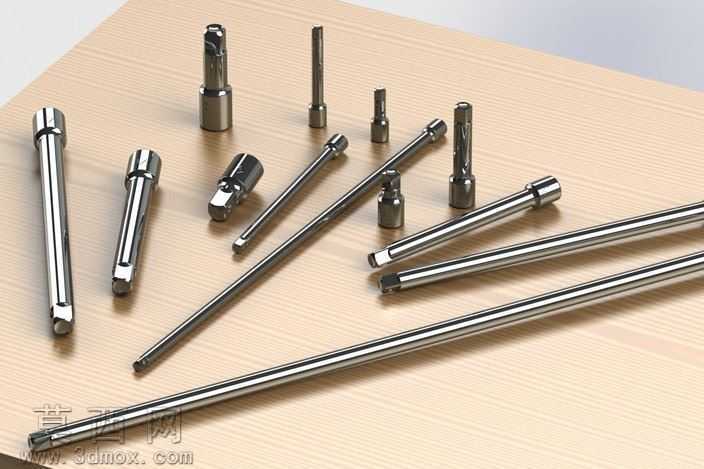

本套三维模型采用Solidworks进行参数化建模设计，完整还原了1/4、3/8、1/2三种常见驱动规格的套筒接杆全套结构，覆盖不同长度尺寸的接杆产品，适配21件套驱动工具配件组的配套需求。建模过程中严格遵循五金工具的实际生产尺寸标准，对每一款接杆的驱动方头、连接端、杆身直径、尾部卡位结构都进行了精准的特征绘制，通过草图拉伸、旋转切除、倒角、阵列等特征命令完成基础结构搭建，针对接杆表面的防滑卡位槽、钢珠定位结构等细节做了精细化处理，确保每一处结构都符合实际工具的装配逻辑，可直接用于装配验证与结构干涉检查。材质渲染阶段选用金属镀铬材质参数，模拟五金工具表面的高光亮铬质感，调整环境光与反射参数还原金属表面的细腻反光效果，对接杆端部的磨损做旧细节进行了轻微的纹理处理，让渲染效果更贴近真实工业产品的视觉表现。结构设计上充分考虑了接杆与棘轮扳手、套筒头的配合公差，不同驱动规格的接杆对应标准的方驱尺寸，不同长度的接杆可适配不同深度的作业场景，从短款的紧凑空间作业接杆到长款的深位作业接杆，完整覆盖日常拆装作业的使用需求。设计过程中采用配置表功能对同系列不同规格的接杆进行参数化管理，通过修改关键尺寸参数即可快速生成同系列不同规格的接杆模型，大幅提升同系列产品的建模效率，同时配套的压缩包内包含每一款接杆的单独模型文件与步骤文件，方便后续使用者查看建模逻辑、修改参数或者进行二次设计，整套模型结构完整、尺寸精准，可用于工具产品的设计研发、产品展示、装配教学等多个场景。
