以太网平步进数控运动控制板卡结构设计

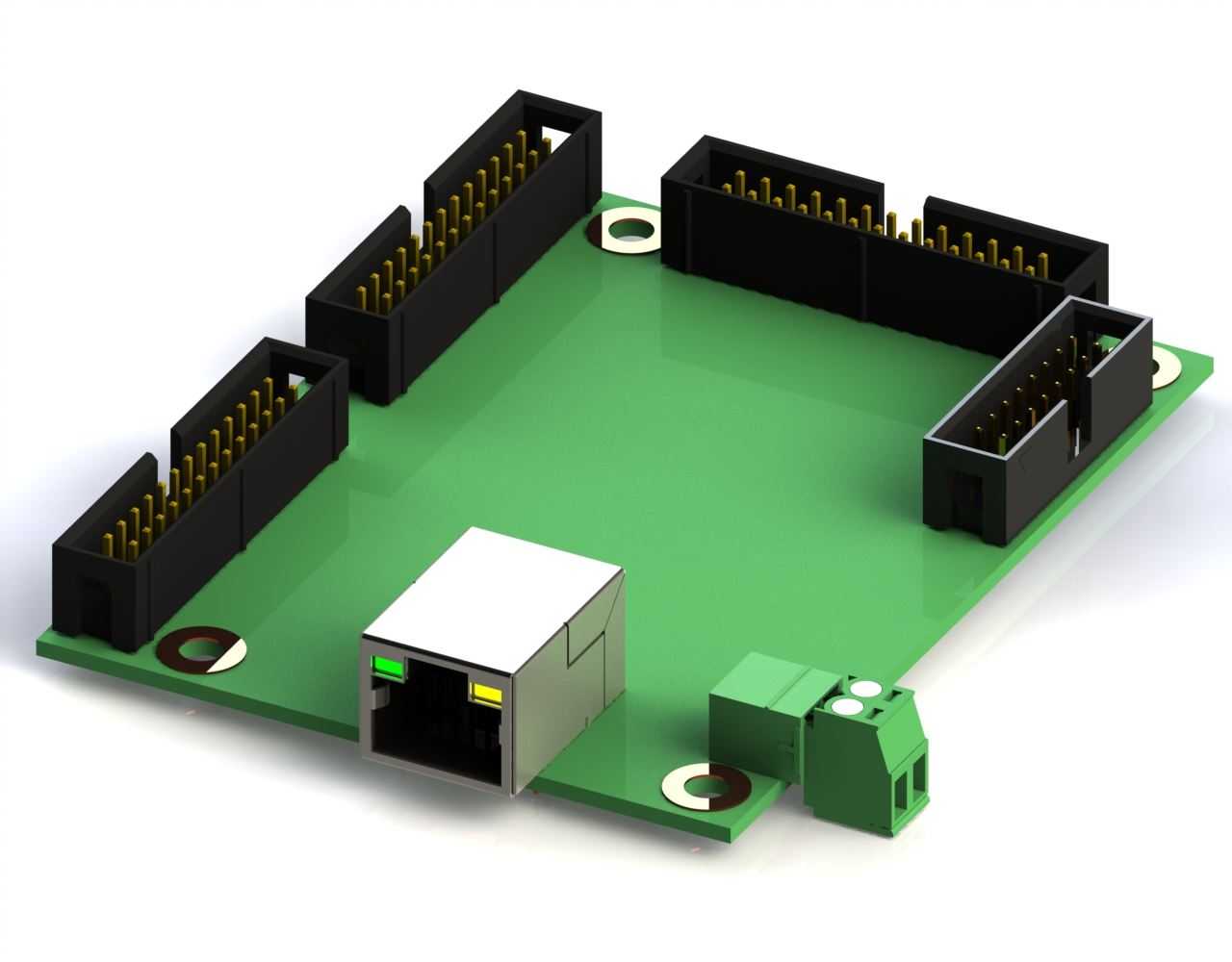

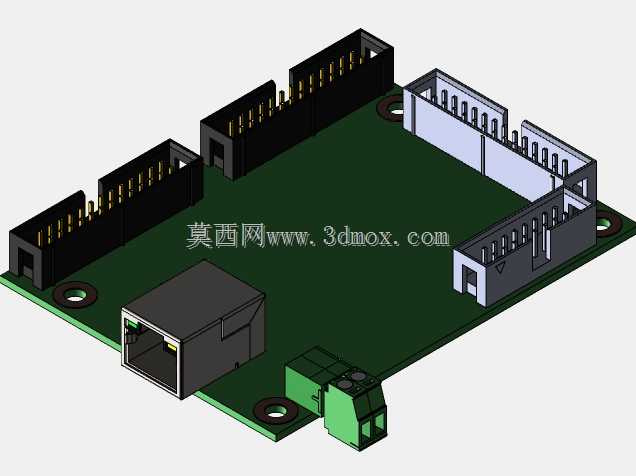

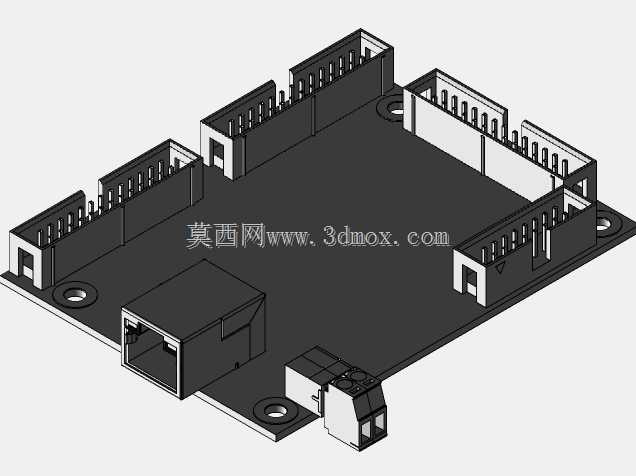

这款以太网步进数控运动控制板卡，主要面向小型数控加工设备、桌面级CNC雕刻机、3D打印运动模组、小型自动化点胶平台、桌面机械手等需要多轴步进协调控制的应用场景，作为整套设备的运动控制核心单元，承担上位机指令解析、运动轨迹插补、步进驱动信号输出、端口状态采集的核心作用，替代传统并口控制方案的布线繁琐、传输距离短、抗干扰能力弱的痛点。板卡采用单PCB集成设计思路，将以太网通讯单元、信号隔离单元、轴控输出端口、通用IO端口、电源接线端子全部整合在同一块电路板上，省去外接转接板的冗余设计，整体布局遵循信号流向规则，以太网接口布置在板卡边缘的接线侧，方便网线插拔与走线固定，三个26针IDC输出端口沿板卡另一侧平行排布，对应三个步进驱动轴的信号输出，端口间距预留充足的插接线缆操作空间，避免多组排线插接时出现互相干涉的问题。板卡四角设计有标准圆形安装固定孔，适配行业通用的M3铜柱安装规格，安装孔位的边界尺寸与市面主流同类型控制板卡保持兼容，可直接替换原有老旧控制板卡无需改动设备安装孔位，板卡整体厚度控制在1.6mm标准PCB厚度范围内，板上最高元件为以太网接口的屏蔽罩，整体元件最高高度不超过15mm，安装时预留的垂直空间余量充足，可适配封闭电控箱内的紧凑安装环境。功能设计上，板卡通过车载级以太网端口与上位PC端建立通讯连接，最高支持4MHz的步进脉冲输出频率，可满足高速步进电机的运动响应需求，除了三个轴的步进、方向控制信号输出外，还集成了24路通用信号输出端口与16路通用信号输入端口，可对接设备上的限位开关、原点传感器、主轴启停控制、冷却开关控制等外围器件，无需额外扩展IO板卡即可完成整套小型数控设备的信号交互。板载的绿色接线端子为电源输入端口，采用螺丝压接式接线设计，无需专用接插件即可完成电源接线，降低现场接线的操作难度，以太网接口自带通讯状态指示灯，可直观判断链路连接状态与数据传输状态，方便现场调试时快速排查通讯故障。整体设计摒弃了传统并行端口控制方案的老旧连接方式，通过以太网传输的抗干扰特性，延长控制信号的传输距离，同时简化设备与上位机之间的布线，仅需一根标准网线即可完成控制信号的双向传输，适配桌面级小型数控设备、教学实验平台、个人DIY数控装置的使用需求，板上所有接插件均选用工业级通用规格，后期维护更换配件无需寻找特殊定制件，降低设备全生命周期的维护成本。
