单相感应式遮阳驱动电机结构设计

这款遮阳驱动用单相感应电机，主要面向民用遮阳设施、小型通风百叶、家电风门驱动等轻载低速驱动场景，是小型自动化遮阳系统的核心动力部件，适配家用遮阳篷、商用橱窗遮阳帘、设备散热通风口百叶等需要小角度往复转动或低速连续运转的工况，能够在低负载条件下提供稳定的输出扭矩，满足日常遮阳结构的开合驱动需求，无需额外搭配大减速比的外置传动结构即可适配多数轻载遮阳机构的负载要求。

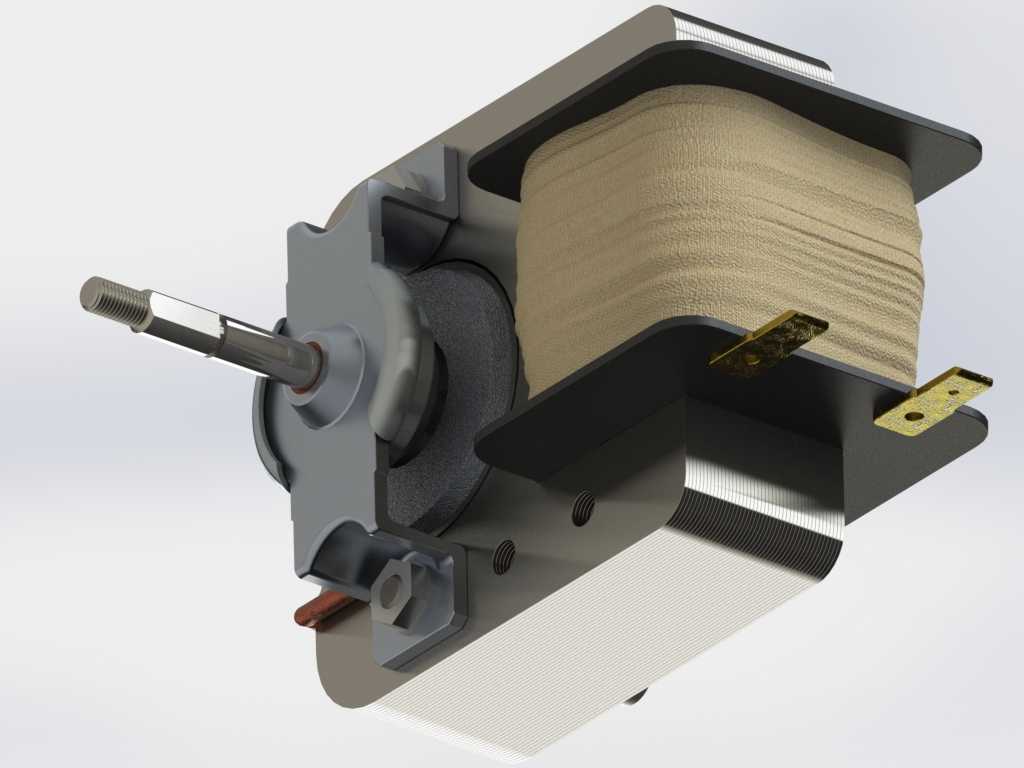

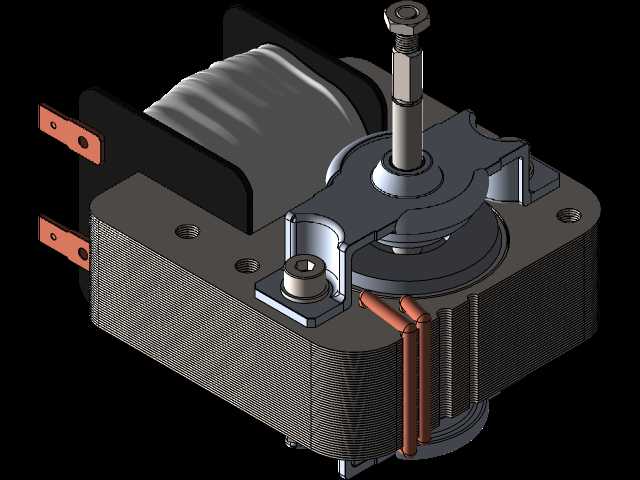

从功能特性来看，该电机采用罩极式单相感应结构设计，无需启动电容即可实现自启动，结构可靠性高，适配民用场景下长期低频次启停的使用需求，运行噪音低，不会对室内或商用场景产生额外的噪音干扰；线圈采用集中式绕组排布，铁芯采用叠片式结构降低涡流损耗，在小功率输出工况下能保持较好的能效表现，长期运行温升控制在安全范围内，适配民用低压供电场景的使用要求。输出轴采用六角轴头搭配锁紧螺栓的结构设计，能够直接和遮阳机构的传动摇臂进行连接，省去额外的轴连接转接件，降低装配复杂度。

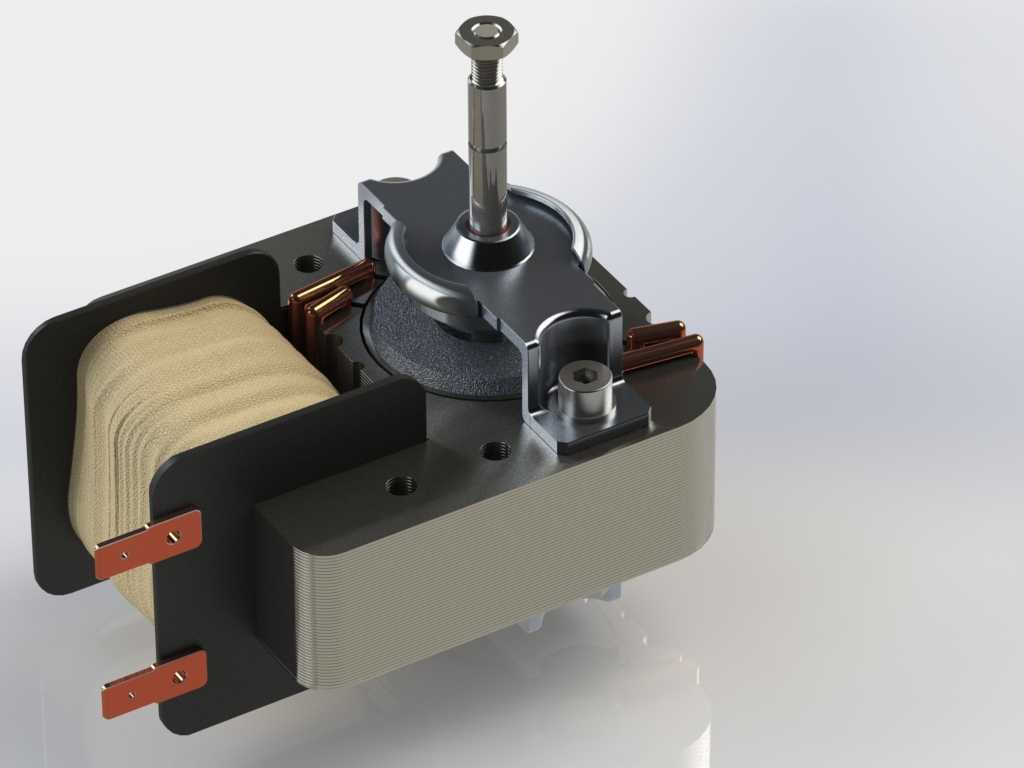

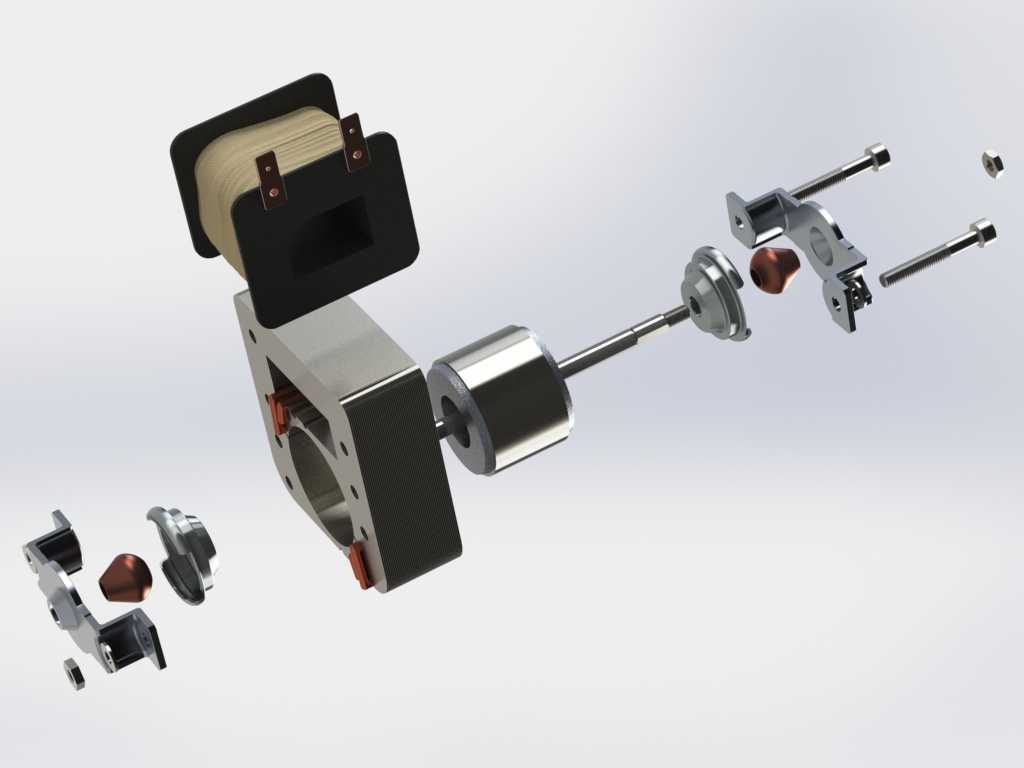

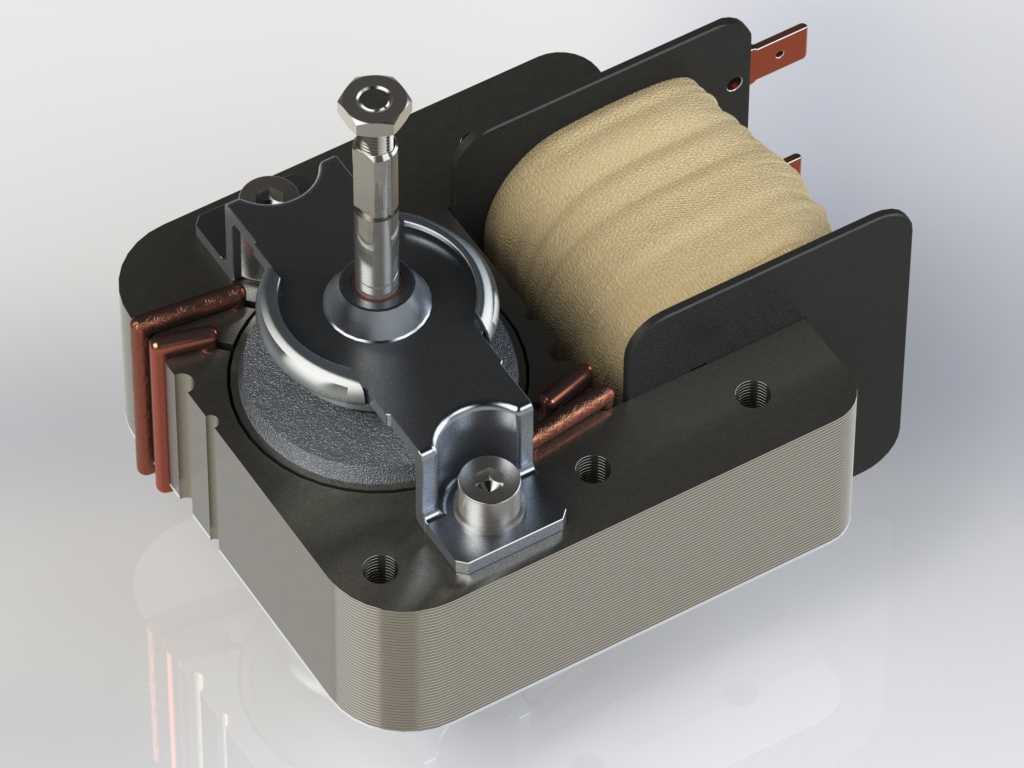

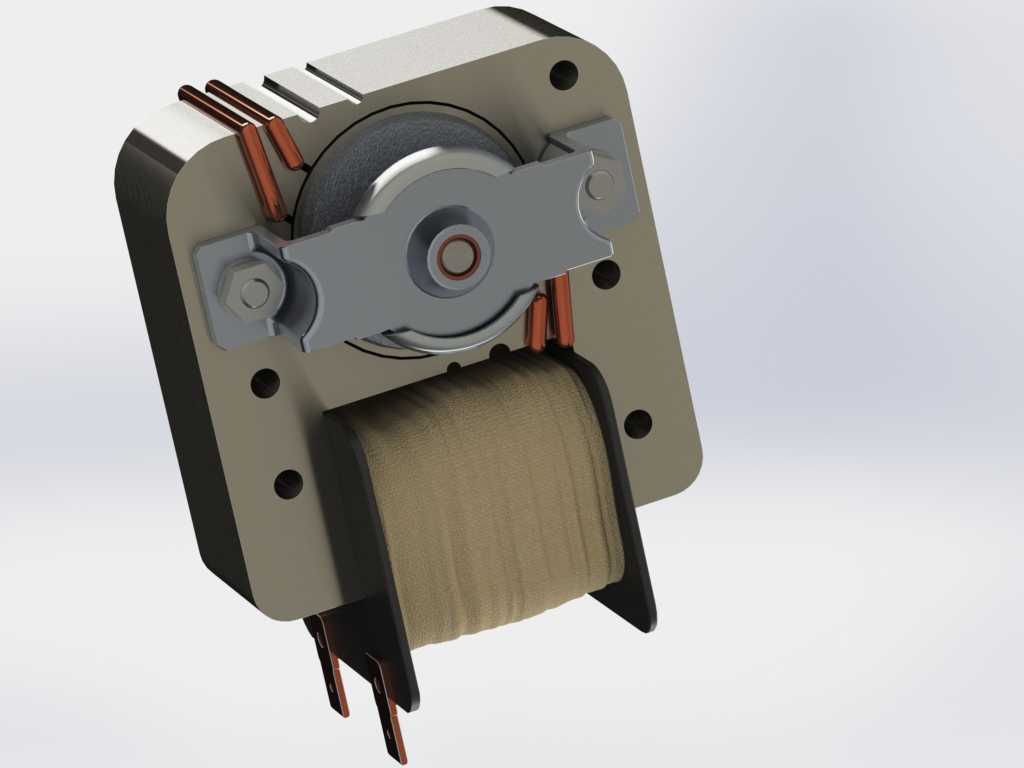

设计过程中优先考虑了民用场景的安装便捷性与维护成本，整机外壳采用一体式冲压支架搭配塑封端盖的结构，既能够对内部线圈、铁芯等带电部件形成可靠的防护，避免日常使用过程中灰尘、潮气侵入内部造成绝缘故障，同时将安装孔位直接集成在主体支架上，安装边界规整，安装孔位间距适配主流遮阳机构的通用安装尺寸，无需对现有遮阳产品的安装结构进行改造即可直接替换适配。整机外形紧凑，主体采用近似方形的结构布局，线圈组件与输出传动组件沿轴向排布，最大化利用安装空间，突出的接线插片采用标准接插规格，能够直接和民用设备的供电端子进行对插，接线过程无需焊接，大幅降低现场装配的难度。

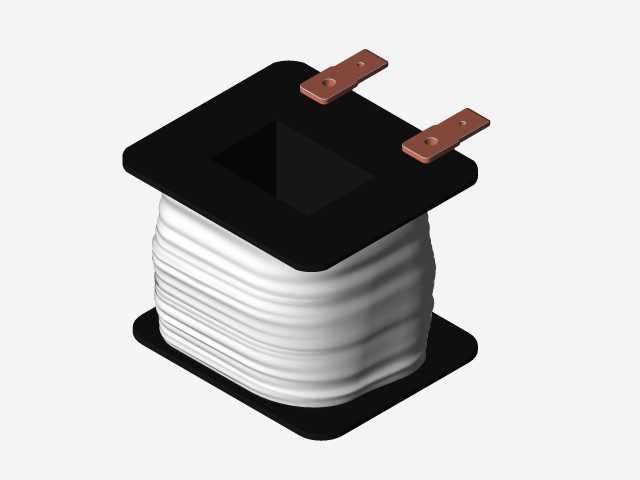

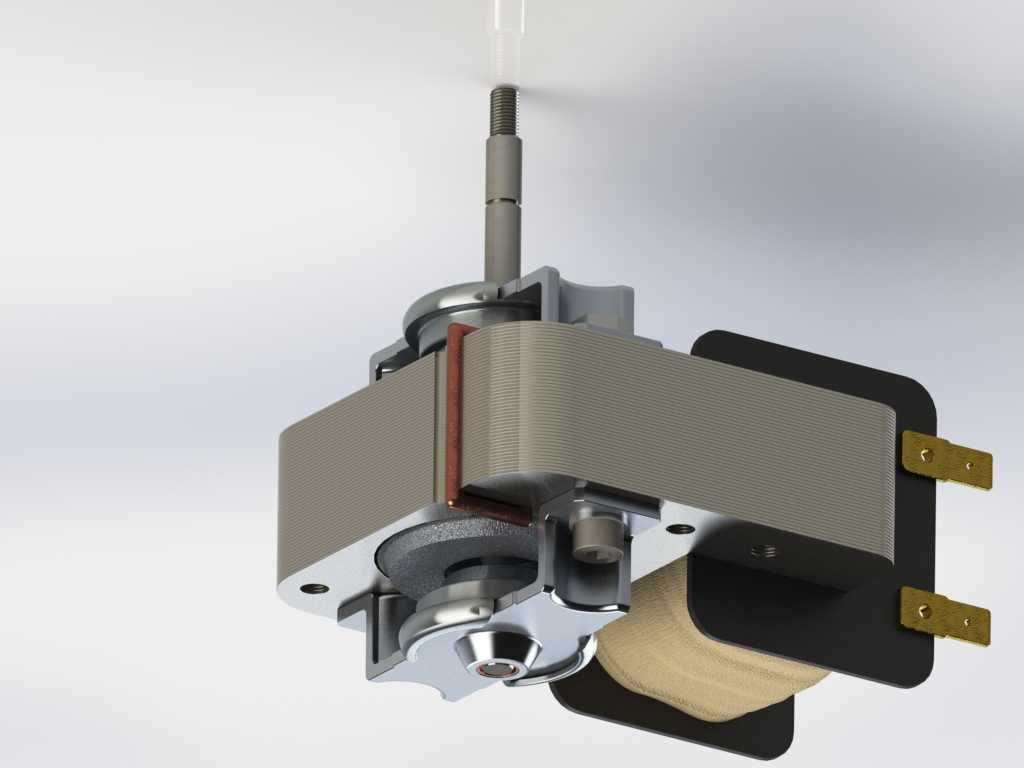

在结构细节上，输出轴部位设置了耐磨轴套，能够承受遮阳机构传动过程中产生的径向载荷，避免长期转动过程中出现轴窜动或磨损问题；支架边缘做了折边强化处理，提升整体结构的抗形变能力，在安装紧固过程中不会出现支架变形导致的转子卡滞问题；线圈外部的绝缘骨架做了定位卡槽设计，和外壳支架直接卡接固定，避免长期运行过程中线圈出现移位导致的擦膛问题，整体结构在满足小功率输出需求的前提下，尽可能简化了零件数量，兼顾了生产成本与运行可靠性，适配民用消费类产品的批量生产与长期使用要求。
