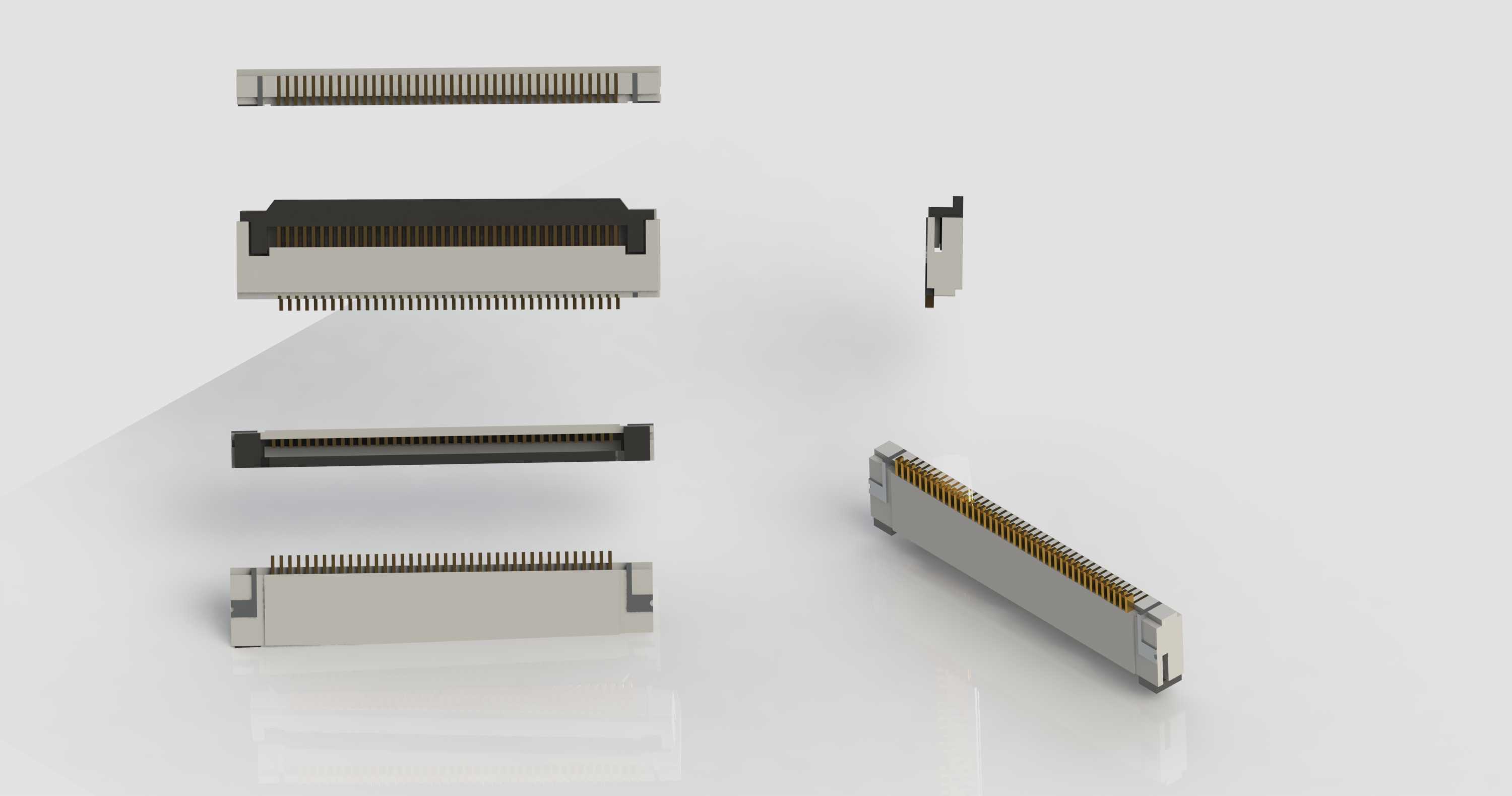

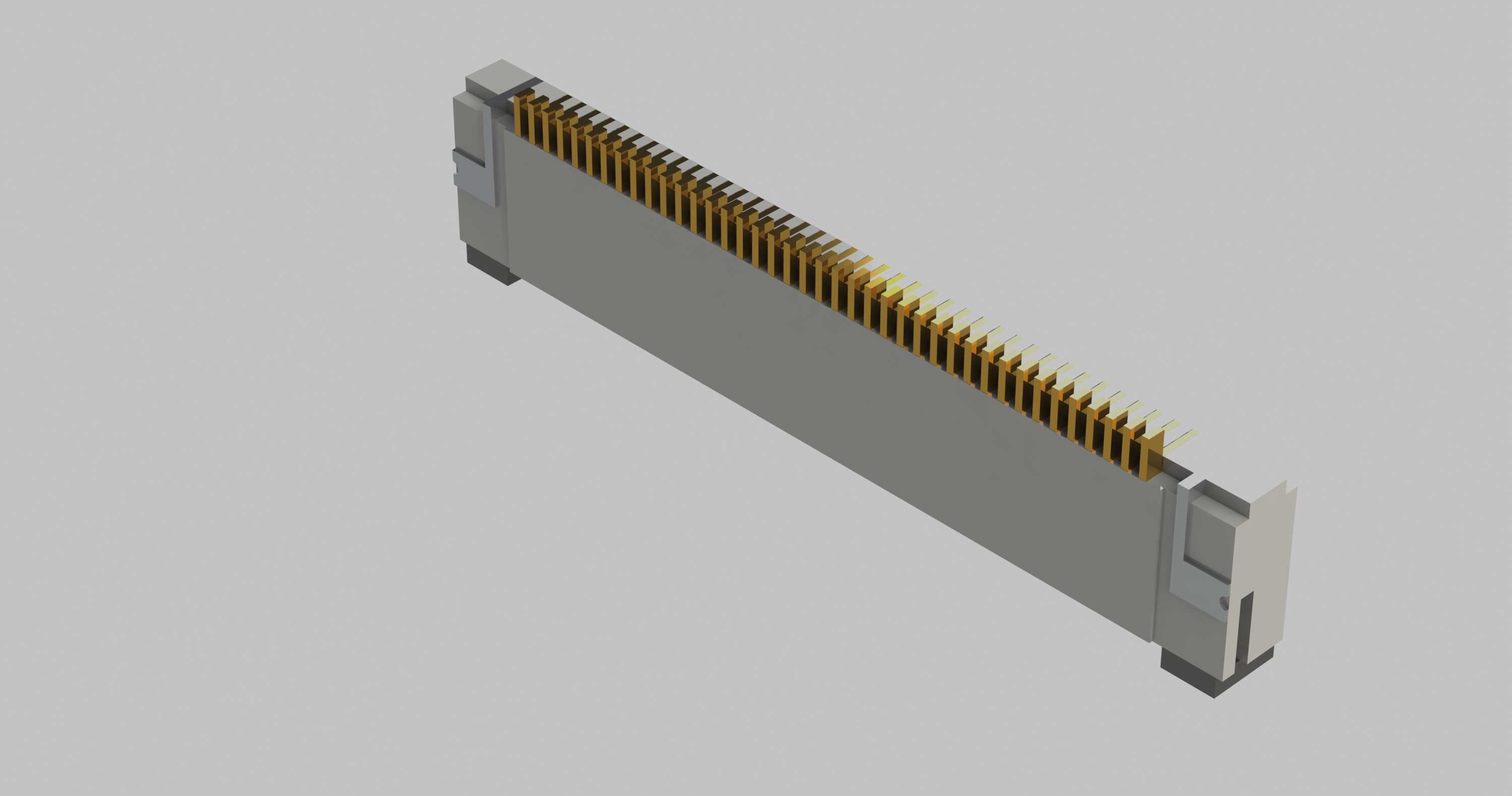

0.5间距零插入力FPC贴片连接器结构

这款0.5间距零插入力FPC贴片连接器，是消费电子、工控板卡、便携智能设备内部柔性线路与刚性PCB板实现信号连通的核心接插部件，广泛应用于智能手机内部排线连接、笔记本电脑屏线接口、工业触控屏内部线路接驳、小型智能穿戴设备主板与功能模组的信号传输场景，能够在极小的安装空间内完成多通道信号的稳定传输，替代传统焊接式排线连接方案，大幅提升产线装配效率与后期维修的便捷性。产品采用零插入力结构设计，翻盖式锁止结构在装配时无需对排线施加顶推压力，仅需翻开锁扣将FPC排线插入接口定位槽后扣合锁扣，即可通过内部弹性接触端子压紧排线金手指，既避免了传统直插式连接器插装时排线弯折、金手指刮损的问题，也能在设备长期受振动、温度循环变化的使用环境下保持稳定的接触压力，杜绝接触不良、信号瞬断的故障。设计过程中严格遵循0.5mm接触间距的行业通用规范，整体采用超薄贴片式结构，外壳采用耐高温工程塑料注塑成型，能够耐受SMT回流焊的高温工况，焊接过程中不会出现壳体变形、端子移位的问题；内部接触端子采用高弹性铜合金冲压成型，表面镀金处理，既保证优良的导电性能降低信号传输损耗，也具备优秀的抗疲劳性能，可承受多次翻盖插拔操作而不出现弹性衰减。产品的安装边界完全适配标准SMT贴片工艺的焊盘布局，底部定位柱与PCB板定位孔精准匹配，贴装时可快速完成定位，避免回流焊过程中器件移位；整体外形厚度控制在极低水平，能够适配超薄型电子设备的内部堆叠空间，不会占用过多的板上垂直空间，为其他元器件的布局预留充足余量。接触端的排布采用等距均匀布局，相邻端子之间设置绝缘隔栏，有效避免相邻信号通道之间的串扰问题，保证高频信号传输的稳定性；锁扣结构采用阻尼式设计，翻盖操作时具备清晰的手感反馈，装配人员无需额外工具即可完成锁止操作，扣合后锁扣具备防松脱结构，即使设备受外力冲击也不会意外松脱导致排线脱出。
