霍克NPT外螺纹电缆密封接头结构

这款电缆密封结构主要应用在工业电气柜、户外接线箱体、重型机电设备的线缆穿装场景中，是线缆进出设备壳体时的核心防护连接件，承担着线缆固定、壳体密封、防护等级保障的关键作用，尤其适配需要承受一定振动、存在粉尘或淋水风险的工业作业环境，能够避免外部水汽、粉尘顺着线缆穿装缝隙进入设备内部，同时防止线缆受外力拉扯出现接线松脱、线芯断裂的问题，保障电气回路连接的长期稳定性。

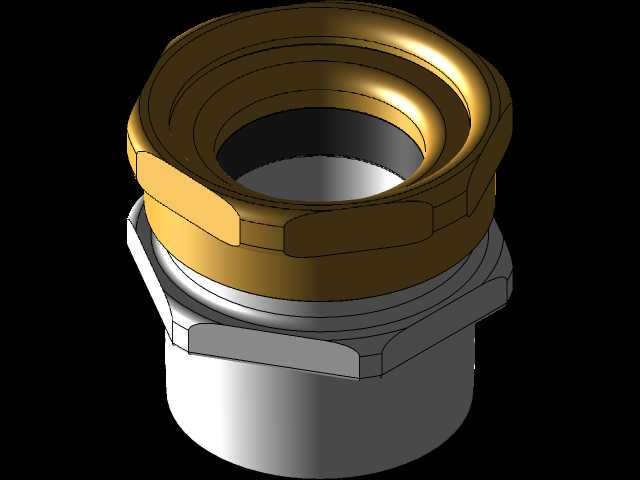

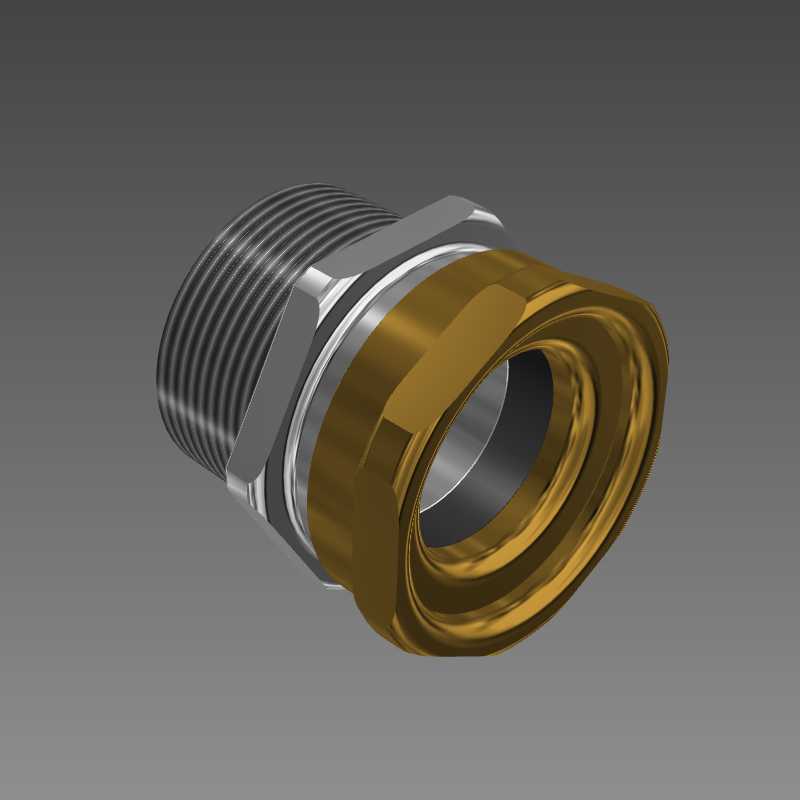

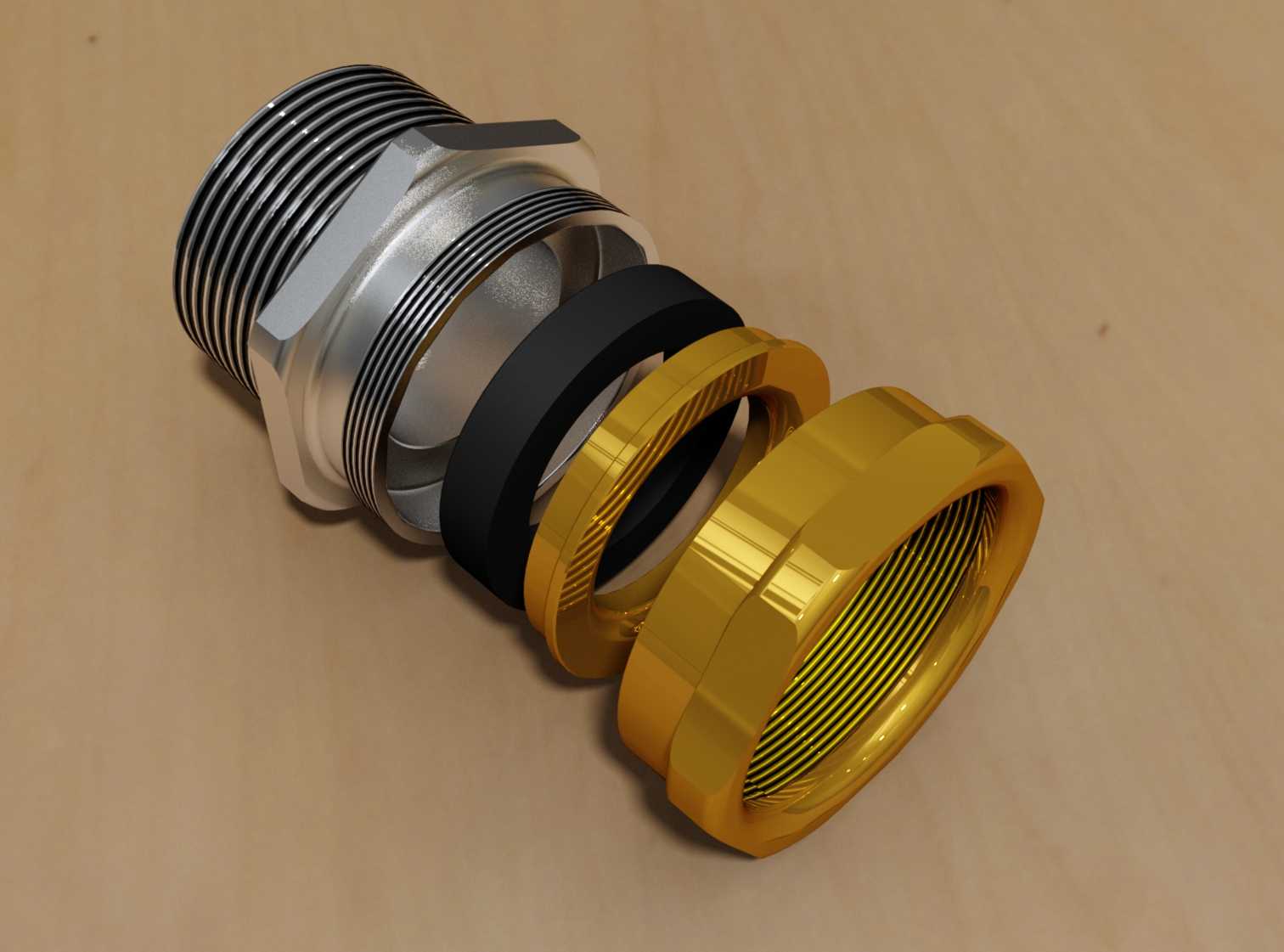

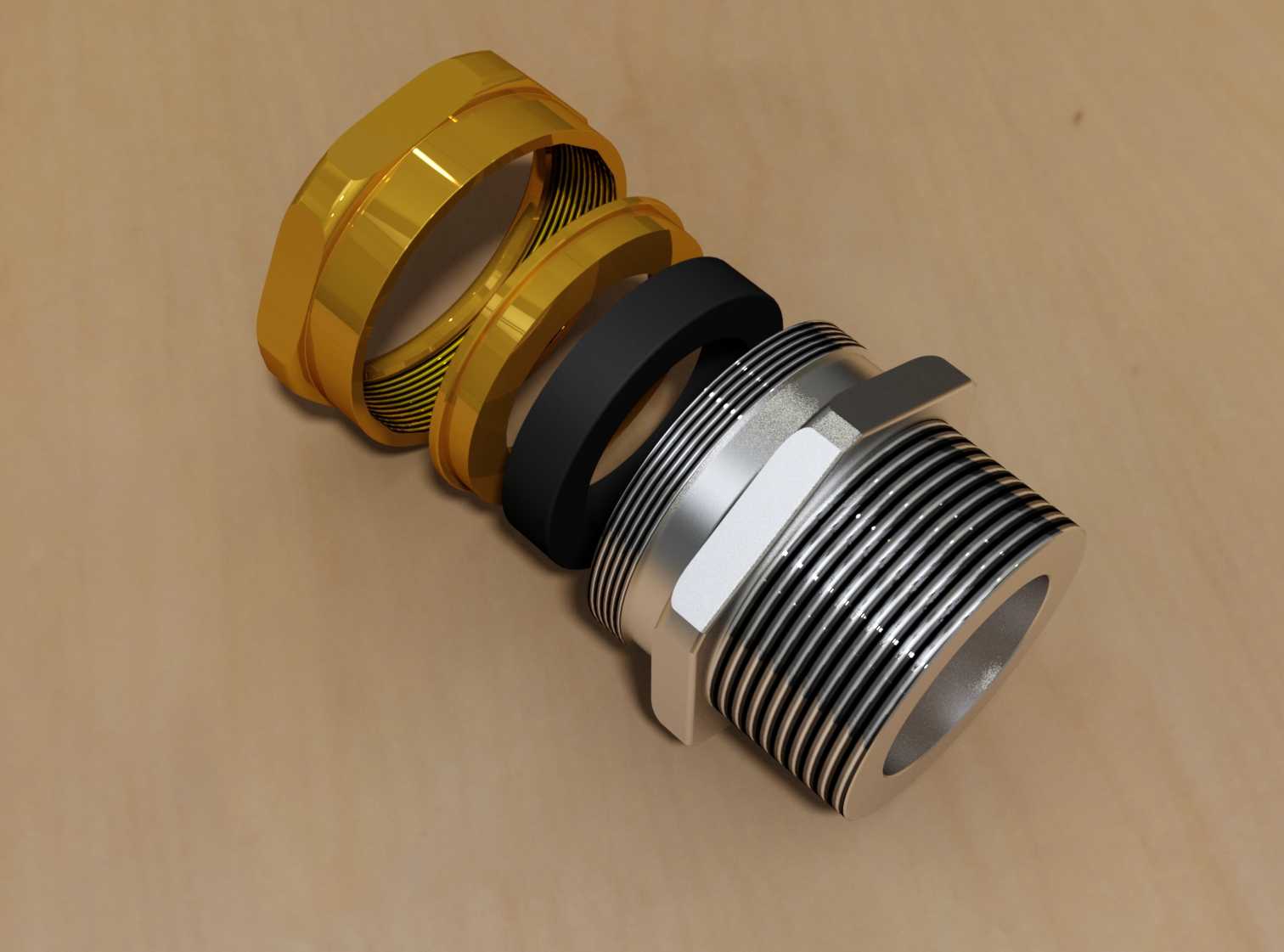

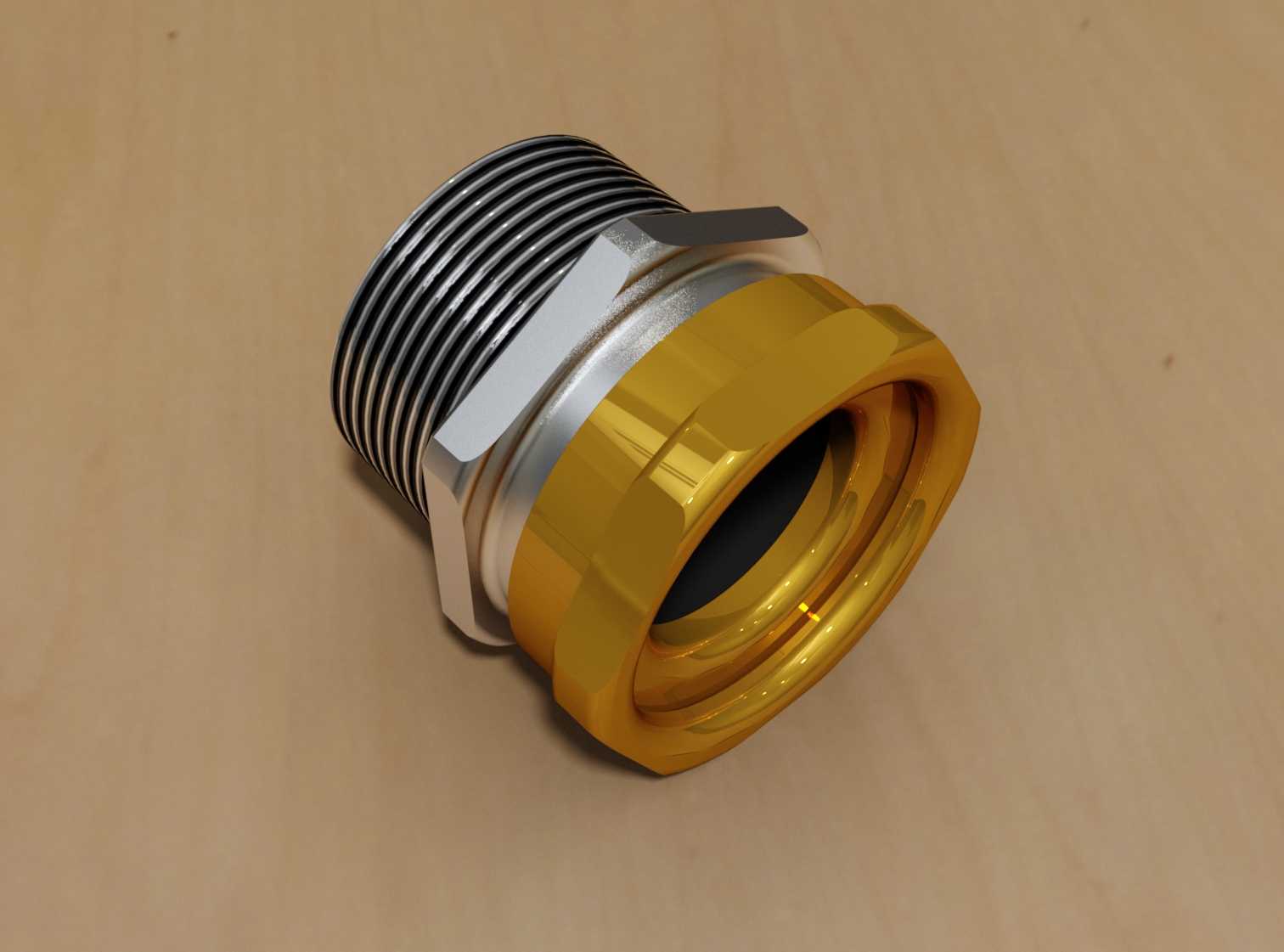

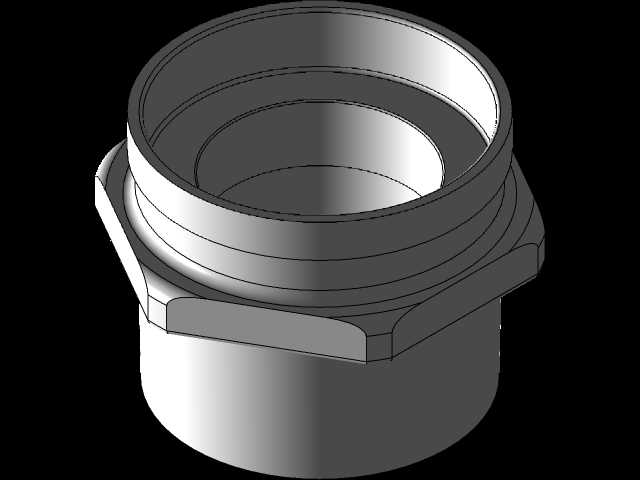

从功能特性来看，该密封结构采用多组件组合式设计，主体金属接头端加工有标准锥管外螺纹，能够直接与设备壳体上的对应内螺纹安装位紧密咬合，锥螺纹的自带密封特性可以在拧紧过程中逐步填充螺纹配合间隙，减少额外密封填料的使用需求；内部搭配的弹性密封胶圈是实现线缆抱紧密封的核心部件，胶圈内孔适配对应线径范围的电缆外层护套，当外侧的锁紧压盖逐步拧紧时，压盖的内锥面会推动密封胶圈产生径向形变，均匀包裹住电缆外护套，既实现了线缆圆周方向的静密封，又能对线缆形成足够的抱紧力，抵御常规的外力拉扯与小幅振动位移。

在设计思路上，这款结构充分考虑了现场安装的便捷性与长期使用的可靠性，所有金属部件均采用金属材质加工，主体接头与锁紧螺母的外露棱角做了倒角处理，既避免安装过程中划伤施工人员手部，也能减少应力集中导致的部件开裂风险；锁紧压盖外侧设计有六角受力面，适配常规扳手的拧紧作业，无需特殊工装即可完成现场安装。各组件的配合公差经过反复校验，既保证组件拆装顺畅不会出现卡滞，又能避免配合间隙过大导致的密封失效问题，密封胶圈的形变区间经过合理设定，不会出现过压挤裂或者压合不足密封不严的情况。

从安装边界与尺寸适配来看，该结构适配的外螺纹规格为1-1/2"NPT锥管螺纹，安装时需要在设备壳体上加工对应规格的内螺纹安装孔，安装孔周边需要预留足够的扳手操作空间，满足接头拧紧时的作业空间需求；适配的电缆直径范围在25mm到32.5mm之间，能够覆盖该线径区间内绝大多数常规电力电缆、控制电缆的穿装密封需求，和同螺纹规格的其他穿线部件具备良好的互换性，在设备运维更换部件时无需额外改动壳体安装结构，可直接替换同规格的老旧密封接头，降低现场运维的改造成本与作业时长。
