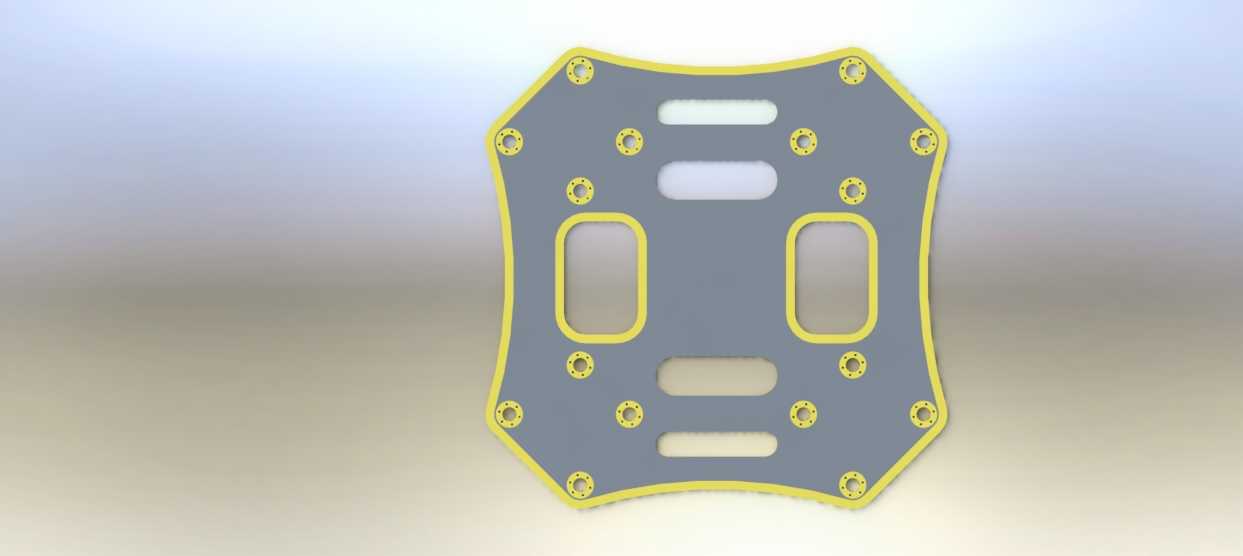

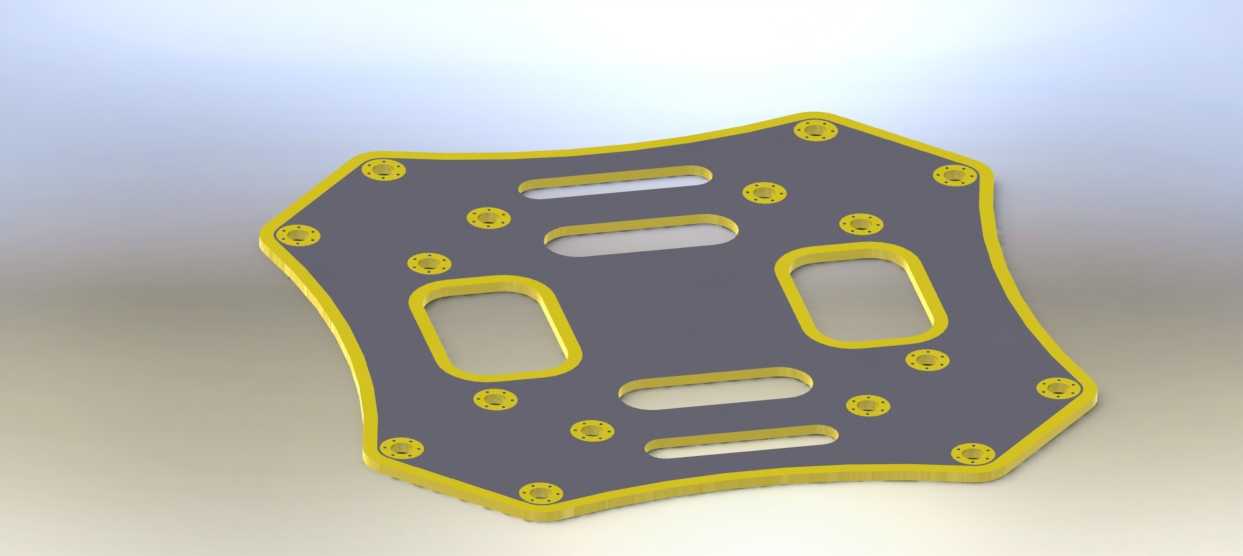

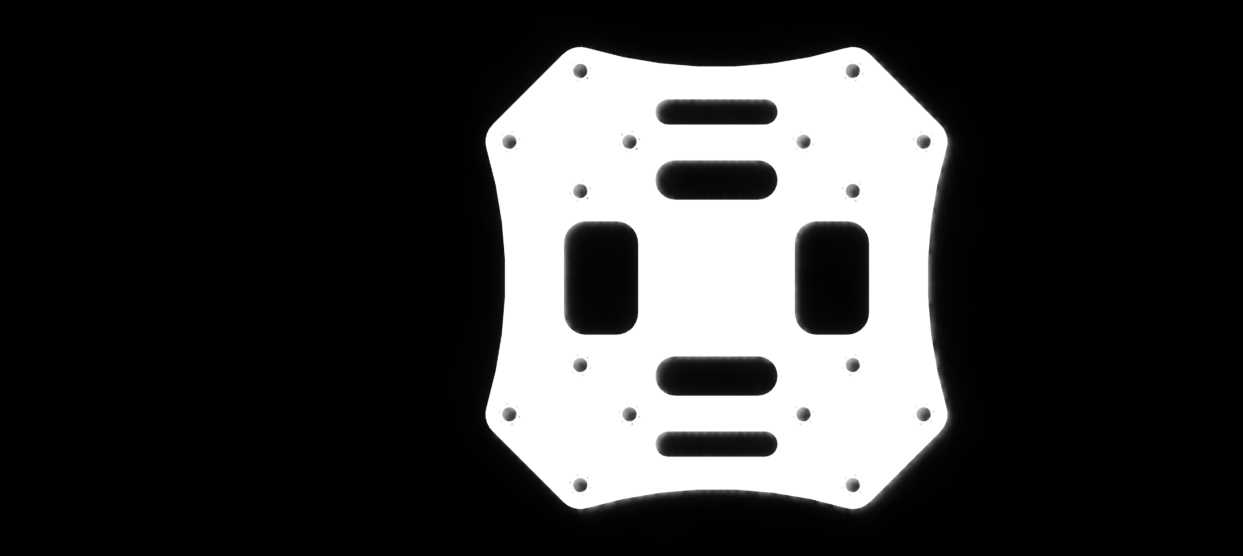

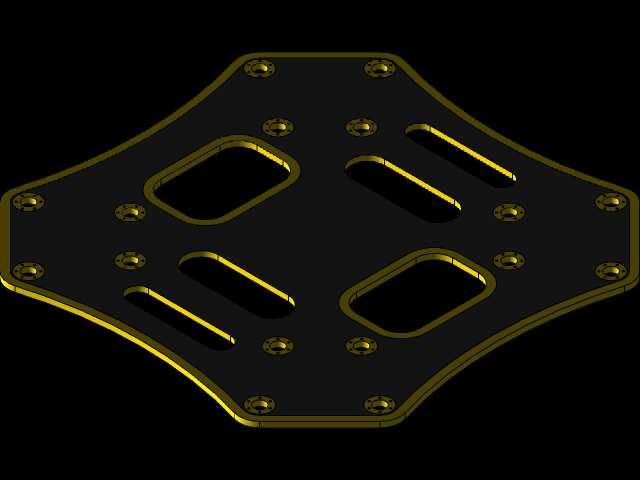

大疆F450四旋翼飞行器顶部安装板结构

这款结构件是四旋翼飞行器机架的核心顶部承载部件，主要应用于消费级航拍无人机、教学实训无人机以及小型作业类多旋翼飞行器的机架组装环节，作为机架上层的核心承载平台，承担着飞控模块、GPS模块、电池挂载、航拍摄像头减震平台等核心元器件的安装固定功能，是连接机臂与上层载荷的关键受力结构。在实际飞行场景中，该顶板需要承接飞行过程中机臂传递的升力振动、飞行姿态调整带来的瞬时扭力，以及载荷设备的静态重量，同时还要为机载电子元器件提供稳定的安装基准，避免机架振动传导至飞控传感器导致飞行姿态解算偏差。从功能特性来看，该顶板采用对称式异形轮廓设计，边缘做了全包覆的防撞包边结构，能够在飞行器发生轻微擦碰、降落冲击时吸收部分冲击力，避免核心安装区域的板材出现开裂、崩边问题。板面上分布的多组不同规格开孔，分别对应不同功能需求：边缘均匀排布的带定位凸台的安装孔，用于和四根机臂的上固定座精准对位锁紧，保证机臂安装的同轴度与对称度，避免因机臂安装偏差导致的飞行动力不对称问题；板面中部的多组长条形镂空孔，一方面用于降低机架整体自重，减少飞行过程中的无效载荷消耗，提升续航表现，另一方面用于飞控、电调等设备的走线梳理，让线材可以从镂空位置规整排布至下层机架，避免线材外露缠绕旋翼；两侧的大尺寸方形镂空则是为电池绑带预留的穿设空间，能够适配不同宽度的尼龙绑带，满足不同容量电池的固定需求，同时也能为顶部安装的航拍减震球提供安装避让空间。从设计思路来看，该结构完全遵循真实F450机架的实际尺寸参数进行1:1还原，整体采用中心对称布局，所有安装孔位的位置度公差控制在航模组装的合理范围内，能够直接适配标准F450机架的全套配件，无需二次打孔修改。板材的厚度设计兼顾了结构强度与轻量化需求，既不会因为过薄导致飞行过程中出现板件形变影响飞控稳定性，也不会因为过厚增加不必要的机身重量。边缘的包边结构采用与板材主体不同的材质设计，既能够提升边缘的抗冲击性能，也能在组装时避免尖锐边缘划伤操作人员、割损线材。在安装边界方面，该顶板的外轮廓尺寸完全匹配F450机架的机臂安装间距，四个角的安装孔位中心距与标准机臂上固定座的孔距完全一致，安装时只需将机臂的上定位柱对准顶板对应孔位，锁紧螺丝即可完成机臂与顶板的固定；中部的安装区域预留了标准飞控模块的安装孔距，能够直接适配主流的开源飞控、大疆原厂飞控的安装尺寸，无需额外制作转接板；电池绑带孔的长度与宽度能够兼容宽度在15mm至25mm之间的常规尼龙绑带，满足3S至4S不同容量航模电池的固定需求，安装完成后顶板与下层底板之间的预留空间足够容纳电调、分电板等底层电子设备，不会出现元器件挤压、干涉的问题。
