风冷式制冷冷凝机组结构设计

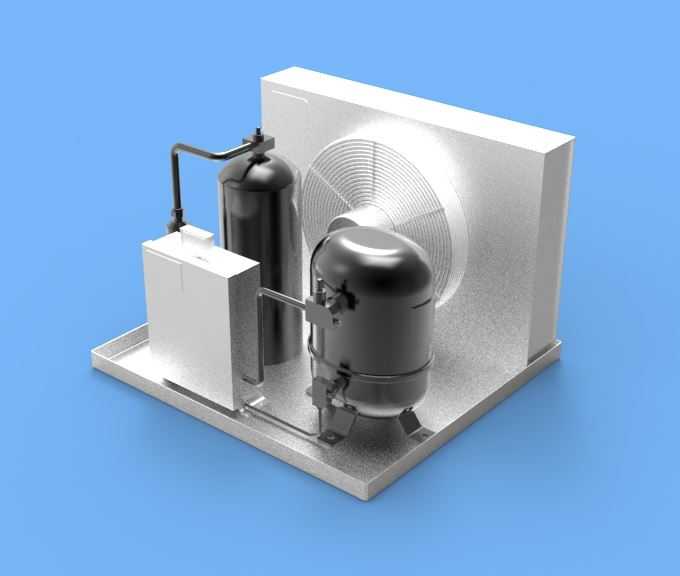

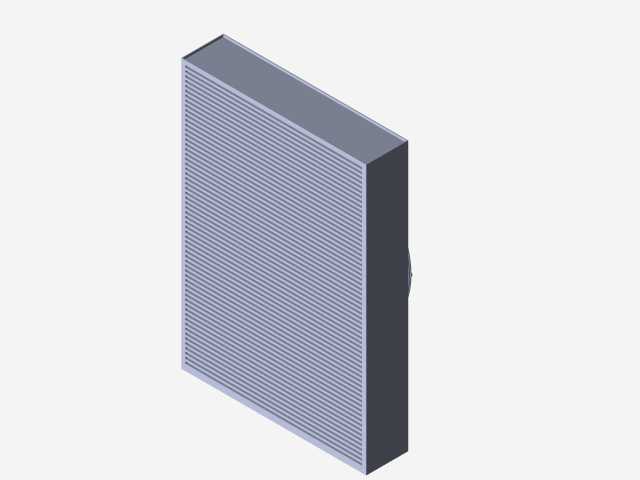

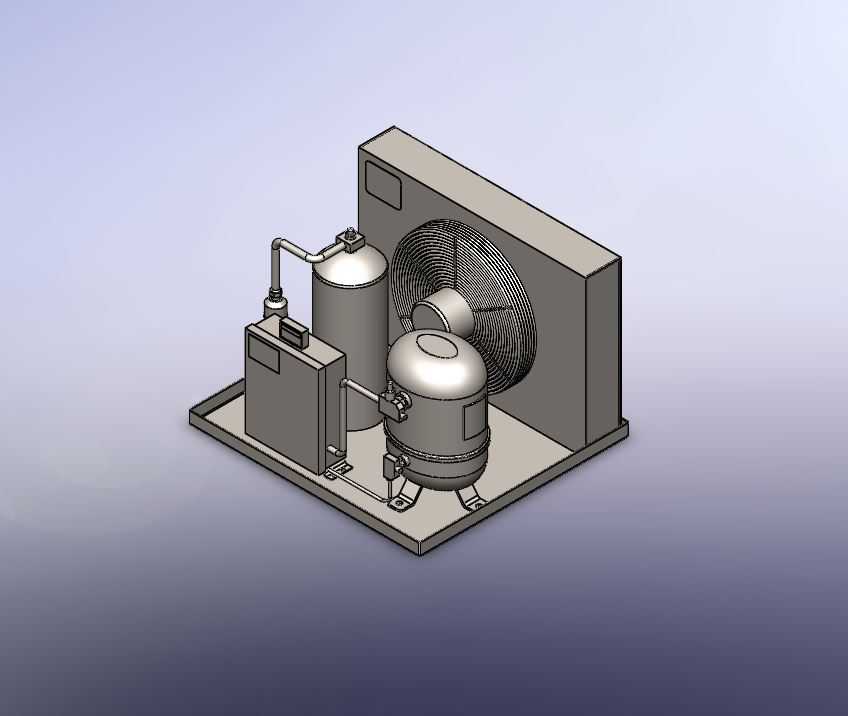

该套冷凝设备是商用制冷系统的核心室外换热单元，广泛应用于中小型冷库、商超冷藏展示柜、工业低温冷却工位、商用中央空调外机等场景，承担制冷循环中高压气态制冷剂的冷凝放热环节，将压缩机排出的高温高压制冷剂蒸气通过风冷换热转化为高压常温液态制冷剂，是整个制冷回路中完成热量向外排放的关键功能部件。整套设备采用集成式撬装结构设计，将制冷压缩机、卧式储液罐、轴流散热风机、风冷冷凝盘管、气液分离组件、管路阀件统一整合在一体式镀锌钢底座上，出厂前已完成核心管路的焊接与保压测试，现场安装仅需对接蒸发器侧的供液、回气管路以及供电线路即可投入使用，大幅降低现场施工的管路排布难度与焊接泄漏风险。设计阶段充分考量户外安装的环境适应性，底座采用折边加强结构，边缘预留统一规格的安装固定孔位，可直接匹配常规混凝土设备基础、楼顶钢架支座的安装尺寸，整体外轮廓方正规整，风机侧预留足够的进风导流空间，设备背部与侧方预留检修操作间隙，可适配靠墙、平台架空等多种安装场景，无需额外定制复杂的安装支架。功能设计上，轴流风机采用大风压低转速的直驱结构，正对冷凝翅片盘管布置，可形成贯穿盘管的均匀高速气流，快速带走制冷剂冷凝释放的热量；压缩机采用立式全封闭涡旋结构，配套独立的减震脚垫固定在底座上，降低运行过程中的振动传递与管路疲劳应力；储液罐布置在压缩机与冷凝盘管之间，可存储系统循环所需的多余制冷剂，适配不同长度管路的制冷系统充注需求，同时配套的视液镜、截止阀接口可方便现场调试时观察制冷剂状态、截断管路进行维护操作。管路排布采用最短路径原则，高压排气管道从压缩机顶部直接接入冷凝盘管入口，减少管路沿程阻力损失，低压回气管路做了合理的弯折缓冲设计，避免热胀冷缩与运行振动导致的管路开裂，所有管路固定点均采用橡胶减震卡箍，进一步降低运行噪音与管路磨损风险。设备外壳采用镀锌钢板喷塑工艺，可抵御户外雨淋、粉尘侵蚀，适配不同地域的户外长期使用需求，整体结构紧凑，在保证换热效率的前提下尽可能压缩占地空间，适合安装空间有限的商用制冷场景。
