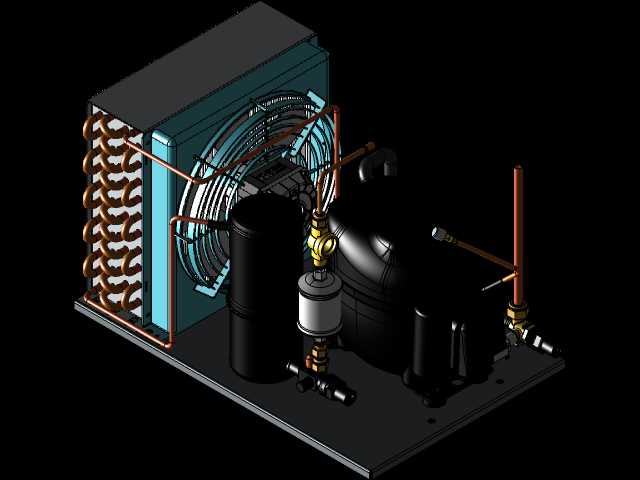

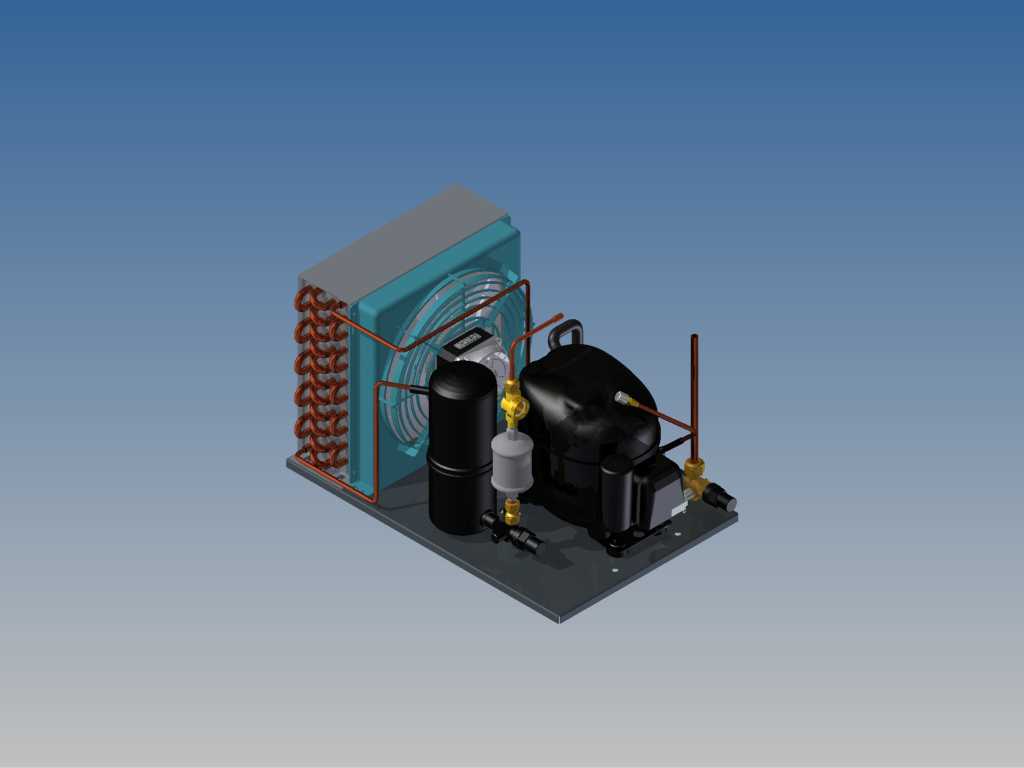

风冷式制冷压缩冷凝机组结构设计

该冷凝机组是小型商用制冷系统的核心集成部件，主要应用于商超冷柜、小型冷藏库、工业低温冷却工位、食品保鲜展示柜等场景，承担制冷循环里高压气态制冷剂的冷凝放热、高压液态制冷剂输送的核心功能，是整套制冷回路中完成热量从低温侧向高温侧转移的关键集成单元。整套机组采用集成化布局设计，将制冷压缩机、风冷翅片式冷凝器、储液干燥部件、气液分离组件、管路阀件、安装底座整合为一体式结构，省去了现场零散安装各部件的繁琐工序，能够直接对接蒸发器节流部件组成完整制冷回路，大幅降低现场安装的管路排布难度与焊接泄漏风险。设计过程中优先考量了风冷换热场景的气流组织合理性，将轴流散热风机正对翅片冷凝器排布，风机运转时可引导环境空气横向冲刷翅片管束，让高温高压制冷剂在盘管内流动时充分与空气完成热交换，快速将过热气态制冷剂冷却为过冷液态，提升整套制冷系统的换热效率；压缩机采用卧式全封闭结构布置在底座侧方，与冷凝器之间预留了足够的检修操作空间，便于后续运维过程中检测压缩机运行压力、更换接线端子；储液器与干燥过滤器串联布置在冷凝器出液端，可储存系统内多余的制冷剂，同时过滤管路内的杂质、吸附制冷剂中混有的水分，避免节流部件出现冰堵、脏堵故障。机组底部采用一体式冲压成型安装底座，所有部件均通过减震垫固定在底座上，可有效降低压缩机运行时产生的振动传递，减少管路因长期振动出现的焊缝开裂风险；底座预留了标准化的安装固定孔位，可直接适配常规小型制冷设备的机架安装尺寸，安装时只需对接吸气管、出液管与供电线路即可投入使用。管路排布采用最短路径原则设计，压缩机排气口直接通过紫铜管对接冷凝器进气端，减少管路沿程阻力损失，所有管路弯折处均采用大圆弧过渡，避免制冷剂流动时产生过大的局部阻力，同时管路走向避开了风机的气流通道，不会阻挡散热气流通过翅片冷凝器，保证换热风量充足。整套机组的结构设计兼顾了运行可靠性与安装便捷性，各部件的位置排布既满足制冷循环的流程逻辑，也充分考虑了日常运维的操作空间，可适配多种中低温制冷场景的使用需求。
