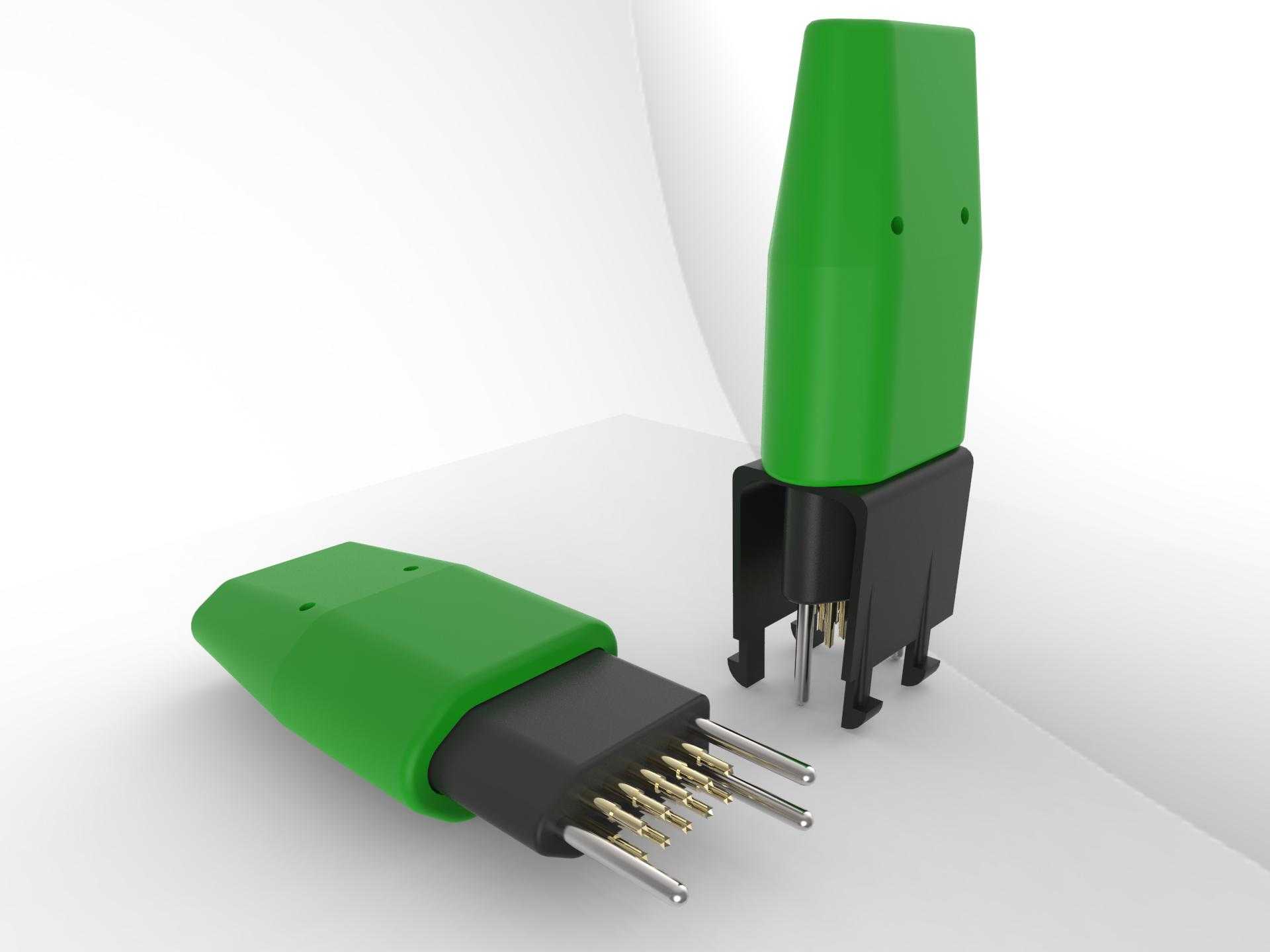

TC2050-IDC弹簧针调试探针结构

该探针结构主要面向嵌入式硬件开发、电路板量产测试、单片机程序烧录等电子制造场景，是在线调试、程序下载、功能测试环节的核心接触部件，可替代传统的排线插座与手工夹装探针，大幅提升小批量试制、产线批量烧录的作业效率，避免反复插拔板载排针对PCB焊盘造成的损伤，尤其适合高密度贴片电路板的调试作业，无需在电路板上预留额外的插座安装空间，可有效压缩PCB板的布局面积。产品采用分体式结构设计，上部为握持操作的绝缘手柄，下部为针体固定基座，手柄采用符合人体工学的收腰造型，表面做哑光防滑处理，操作人员手持施压时可稳定控制下压力度，避免压力偏移导致的探针接触不良或针体弯折；下部基座采用高强度绝缘工程塑料制作，可精准固定每一根弹簧探针的相对位置，保证探针间距与PCB板上的测试触点完全匹配，探针采用镀金弹簧针结构，内部设置复位弹簧，接触端采用圆头设计，接触电阻低且耐磨性能优异，下压接触时可自适应微小的板面高度差，保证每一根针都能与测试触点可靠接触，不会出现虚接、漏接的问题。设计过程中重点考量了操作便捷性与接触可靠性的平衡，整体外形紧凑小巧，手柄长度适配单手握持的操作范围，基座的定位凸台可与PCB板上的定位孔配合，下压时可快速对准测试点位，无需反复调整位置；针体伸出基座的长度经过反复验证，既保证足够的接触行程，又避免针体过长导致的侧向弯折，相邻探针之间设置绝缘隔筋，防止高压测试时出现针间打火短路的问题。安装使用时无需额外固定结构，仅需对准测试点位垂直下压即可完成接触，探针的下压行程控制在合理范围内，适配常规PCB板的测试触点高度，不会对板上的贴片元件造成挤压损伤，手柄与基座之间采用卡扣式连接，后期更换磨损探针时可快速拆分维护，无需整体更换部件，可有效降低长期使用的耗材成本。该结构可适配不同引脚数的调试需求，针位排布完全遵循标准IDC接口的间距规范，可兼容主流的调试器接口定义，无需额外制作转接线缆即可直接搭配现有调试设备使用，在消费电子、工业控制板卡、汽车电子模块的测试环节都有广泛的适配空间。
