赫施曼工业电气连接器三维结构设计

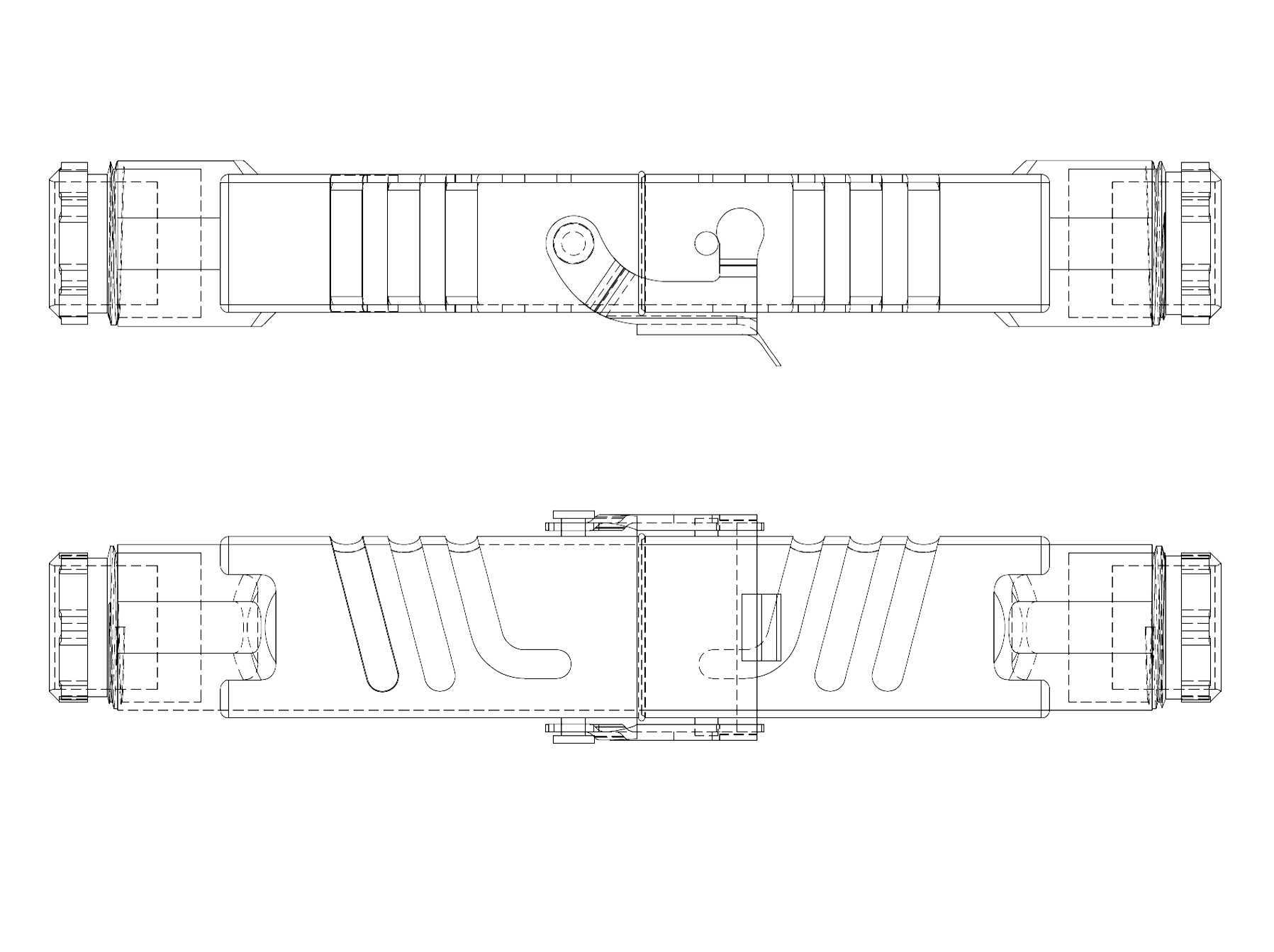

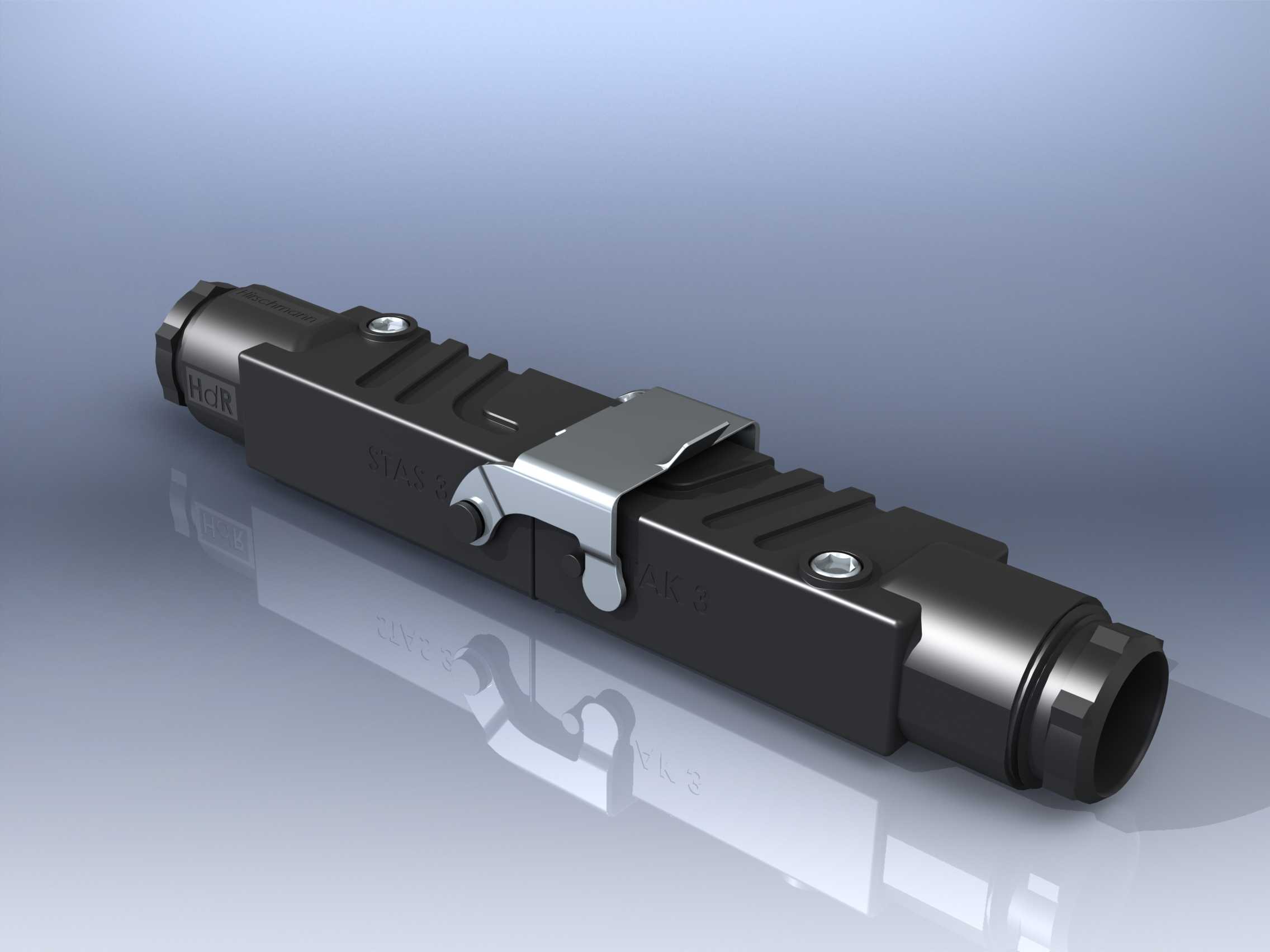

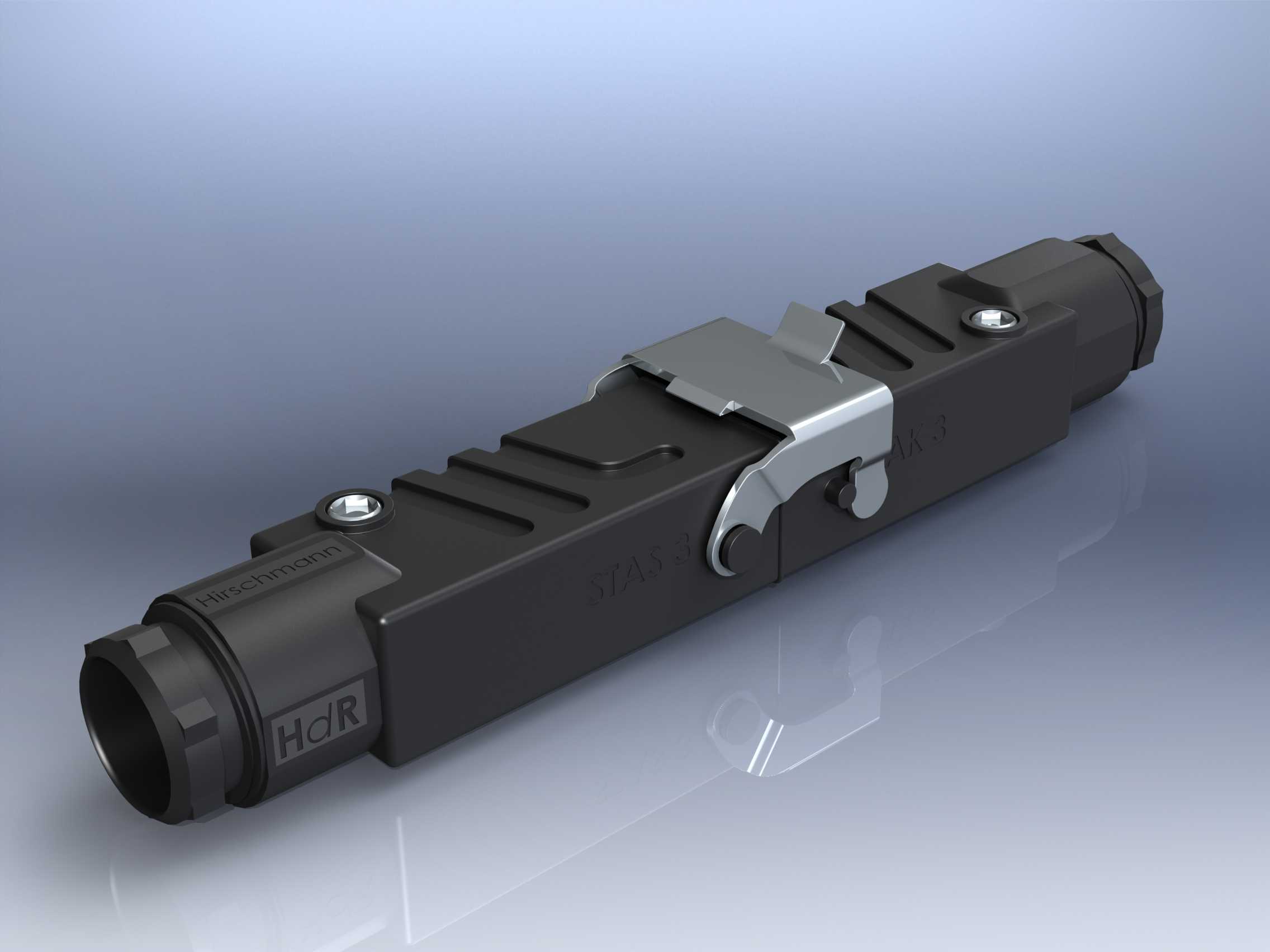

这款工业电气连接器主要面向工业自动化控制、设备电气互联、现场总线布线等场景，在机床电控系统、自动化生产线信号传输、工业设备电源接驳、户外电气柜接线等场景中承担电气连接与信号导通的核心作用，能够在存在振动、轻微粉尘、常规温湿度波动的工业环境下，保障线路连接的稳定性与可靠性，避免因接触不良、接头松脱导致的设备停机、信号中断、供电异常等生产故障。从功能特性来看，该款连接器采用卡扣式快锁结构，对接时无需额外工具即可完成锁紧操作，侧面的金属弹性锁扣能够在对接完成后自动卡合，提供足够的锁紧力，防止设备运行过程中受拉扯、振动影响出现接头松脱的情况，拆卸时只需扳动锁扣即可快速分离，大幅提升现场布线与设备维护的效率。连接器两端设计有螺纹式线缆锁紧结构，能够适配对应线径的工业线缆，拧紧后可对线缆端部形成固定，避免线缆弯折、拉扯时线芯与接插端子出现位移，同时可阻挡常规工况下的粉尘、溅水侵入接头内部，提升连接部位的防护能力。在设计思路上，该模型优先还原了产品的实际装配逻辑，整体采用长条形对称式布局，主体外壳采用高强度绝缘工程塑料材质，兼顾绝缘性能与结构强度，金属锁件采用冲压成型的弹性钢结构，保证反复插拔锁紧后的结构弹性不会出现明显衰减；外壳表面设计有防滑凹槽结构，既能够提升插拔操作时的摩擦力，也可强化外壳的结构刚性，减少外力挤压下的壳体变形。模型严格还原了产品的实际外形尺寸与安装边界，整体为细长型直式结构，两端的接口直径、锁扣的开合行程、壳体的最大外轮廓尺寸均按照实物1:1比例还原，安装时无需额外预留过大的操作空间，锁扣扳动所需的侧面操作空间也在模型中做了准确还原，可直接用于电气布线的空间干涉检查、设备面板的开孔尺寸匹配、装配工位的操作空间模拟等设计环节。外壳上的标识区域、固定螺丝的安装位、端部的线缆密封结构都做了精细化还原，能够直观呈现产品的实际外观与装配关系，可用于电气设计方案的展示、安装培训的演示素材，也可作为整机设备三维装配中的配套元器件模型，完善整体设备的装配完整性。
